Номер по Госреестру СИ: 51533-12
51533-12 Анализаторы параметров коаксиальных трактов портативные
(S331L)
Назначение средства измерений:
Анализаторы параметров коаксиальных трактов портативные S331L предназначены для измерения коэффициентов отражения и мощности в коаксиальных радиотехнических трактах.
Внешний вид.
Анализаторы параметров коаксиальных трактов портативные
Рисунок № 1
Внешний вид.
Анализаторы параметров коаксиальных трактов портативные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.07.2022
Номер записи - 141162
ID в реестре СИ - 363562
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, Без модификации, Анализатор параметров коаксиальных трактов портативный S331L, S331L, S331E, S331D, S251C, S331D, S332D, MS2711D, MT8212B, GroEN, -,
Производитель
Изготовитель - Фирма "Anritsu Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 192
Выдано извещений - 0
Кол-во периодических поверок - 122
Кол-во средств измерений - 25
Кол-во владельцев - 42
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1031 дн.
Приказы РСТ, где упоминается данный тип СИ
№1630 от 2017.07.26 О продлении срока действия свидетельств об утверждении типа средств измерений
№1110 от 2018.06.07 О продлении срока действия свидетельсв об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы параметров коаксиальных трактов портативные (S331L)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Anritsu Company"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
24702-03 |
Анализаторы цепей, Site Master мод. S820C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
26669-04 |
Анализаторы цепей, Site Master мод. S331D Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
42517-09 06.02.2020 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8212E, MT8213E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
44215-10 01.04.2015 |
Приборы для измерения коэффициентов отражения и передачи портативные, MS2026B, MS2028B Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
45035-10 29.06.2025 |
Генераторы сигналов измерительные, MG3691C, MG3692C, MG3693C, MG3694C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
46513-11 14.03.2016 |
Анализаторы спектра портативные, MS2722C, MS2723C, MS2724C, MS2725C, MS2726C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
46703-11 11.03.2026 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
49526-12 10.04.2017 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, MT8221B, MT8222B Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
49875-12 10.03.2027 |
Анализаторы спектра портативные, MS2711E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
51246-12 26.07.2022 |
Преобразователи проходящей мощности измерительные, MA24105A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51247-12 26.07.2022 |
Преобразователи поглощаемой мощности измерительные, MA24106A, MA24108A, MA24118A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51533-12 26.07.2022 |
Анализаторы параметров коаксиальных трактов портативные, S331L Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53185-13 25.01.2023 |
Анализаторы спектра портативные с опциями, MS2720T (анализаторы) 0709, 0713, 0720, 0732, 0743 (опции) Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53906-13 28.05.2023 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, MS2027C, MS2037C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
58546-14 25.09.2019 |
Анализаторы цепей векторные, блоки расширения портов, MS4642B, MS4644B, MS4645B, MS4647B (анализаторы), MN4694С, MN4697С (блоки) Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
58910-14 31.10.2019 |
Наборы мер коэффициентов передачи и отражения, 3668-1 Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
59002-14 |
Анализатор цепей векторный, MS 4644A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
60436-15 14.04.2020 |
Наборы мер коэффициентов передачи и отражения, 3663-1 Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
60793-15 27.03.2025 |
Комплексы радиоизмерительные портативные, S412E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
60948-15 18.06.2025 |
Анализаторы параметров радиотехнических трактов портативные, S820E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
63655-16 06.04.2021 |
Анализаторы цепей векторные, MS46122A, MS46322A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67512-17 |
Анализатор цепей векторный, MS4644A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
69453-17 23.11.2022 |
Анализаторы цепей векторные, MS46122B, MS46322B, MS46522B, MS46524B Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
73388-18 04.12.2024 |
Анализаторы спектра, MS2760A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76643-19 29.11.2024 |
Анализаторы спектра портативные, MS2090A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
42517-20 01.04.2025 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
81984-21 18.06.2026 |
Преобразователи мощности измерительные, MA24218A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
81983-21 18.06.2026 |
Преобразователи мощности измерительные, MA24208A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Анализаторы параметров коаксиальных трактов портативные (S331L)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
РТРС (RA.RU.311450) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 4 | 0 | 3 | 0 | 3 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 14 | 0 | 10 | 0 | 8 | 0 | 8 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 1 | 0 | 4 | 0 | 5 | 0 | 4 | |
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 5 | 1 | 3 | 0 | 4 | 1 | 3 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 40 | 2 | 0 | 33 | 0 | 26 | 0 | 26 | |
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "КИА" (РОСС RU.0001.310033) | 17 | 7 | 10 | 0 | 16 | 7 | 9 | |||
РТРС (RA.RU.311450) | 29 | 5 | 0 | 27 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ИРЗ" (RA.RU.312795) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы параметров коаксиальных трактов портативные (S331L)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Краснодарский ЦСМ Краснодарский край |
8397 | 10439 |
ФБУ Нижегородский ЦСМ Нижегородская область |
10817 | 10439 |
ФБУ ЦСМ Татарстан Республика Татарстан |
10397 | 10439 |
ФБУ Ростовский ЦСМ Ростовская область |
8880 | 10439 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
5220 | 10439 |
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, по структуре является целостным, выполняет функции управления параметрами отображения и обработки измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
идентификационное наименование |
S331L Application Package |
идентификационный номер версии |
V1.00 и выше |
класс риска |
класс риска A по WELMEC 7.2 для категории P |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса прибора в левом верхнем углу в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе:
Анализаторы параметров коаксиальных трактов портативные S331L. Руководство пользователя 10580-00321R, разделы 3 - 6.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам параметров коаксиальных трактов портативным S331L
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора в сфере электросвязи.
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1786-2012. Анализаторы параметров коаксиальных трактов портативные S331L. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28.09.2012 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
меры КСВН диапазон частот от 0 до 4 ГГц; относительная погрешность: КСВН 1,4 не более ± 2 % КСВН 2,0 не более ± 4 % |
нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного |
сопротивления ЭК9-140 диапазон частот от 0 до 4 ГГц; относительная погрешность действительного значения КСВН 1,4 не более ± 1 %; 2,0 не более ± 1,5 % | |
частотомер разрешение при измерении частоты 1 и 3 ГГц не хуже 100 Гц; вход внешней синхронизации 10 МГц |
частотомер электронно-счетный Agilent 53150A диапазон частот канала 2 от 50 МГц до 20 ГГц; разрешение 1 Гц на частотах 1 и 3 ГГц; вход внешней синхронизации 10 МГц |
стандарт частоты относительная погрешность частоты 10 МГц не более ± 5Ч0'7; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± Г10'10; уровень сигнала + 7 дБм |
генератор сигналов диапазон частот от 50 МГц до 4 ГГц; уровень мощности от - 35 дБм до + 10 дБм |
генератор сигналов измерительный Anritsu MG3691C с опциями 2, 4 диапазон частот от 8 МГц до 10 ГГц; уровень мощности от - 115 дБм до + 19 дБм |
ваттметр проходящей мощности СВЧ относительная погрешность измерения мощности от - 30 до + 10 дБм частотой от 50 МГц до 4 ГГц не более ± 0,35 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 30 до + 10 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ |
Изготовитель
Фирма “Anritsu Company”, США
490 Jarvis Drive, Morgan Hill, CA 95037, USA тел./факс 1-888-534-8453, e-mail sales.esdc@anritsu.com
Заявитель
ЗАО «АКТИ-Мастер», г. Москва
Юридический адрес: 125047, Москва, ул. Александра Невского,
д. 19/25, стр. 1; тел./факс (499)154-74-86
Принцип действия анализаторов параметров коаксиальных трактов портативных S331L в режиме измерения коэффициентов отражения основан на использовании направленного измерительного моста и вычислении отношения уровня входного отраженного сигнала к уровню мощности генератора. Калибровка в заданном диапазоне частот может производиться с помощью внешнего эталонного набора OSL, или установленного в отдельный порт сменного модуля InstaCal/Power Meter. Модуль InstaCal/Power Meter содержит детектор для измерения средней мощности СВЧ сигналов. Он может быть использован либо для калибровки в режиме измерения коэффициентов отражения, либо для измерения мощности.
На внутренний контроллер установлено фирменное программное обеспечение. Запись и сохранение измерительной информации может осуществляться по интерфейсу USB.
Внешний вид анализаторов параметров коаксиальных трактов портативных S331L показан на фотографиях 1 (вид спереди) и 2 (вид сверху). Знак поверки в виде наклейки размещается в середине задней панели.
Анализаторы параметров коаксиальных трактов портативные S331L выполнены в прочном корпусе и снабжены чехлом-сумкой для переноски. В полевых условиях возможна работа от автомобильного прикуривателя или от аккумулятора.
Анализаторы параметров коаксиальных трактов портативные S331L по техническим требованиям соответствуют группе 4 ГОСТ 22261-94.

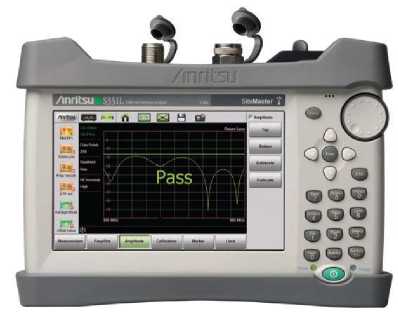

фотография 1 - Вид спереди

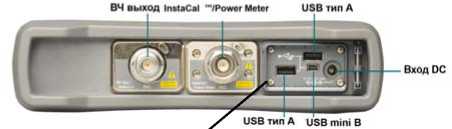

место пломбирования фотография 2 - Вид сверху
наименование и обозначение |
кол-во |
анализатор параметров коаксиальных трактов портативный S331L |
1 шт. |
мягкий чехол-сумка 2000-1676-R |
1 шт. |
адаптер для сети переменного тока 40-187-R |
1 шт. |
адаптер для автомобильного прикуривателя 806-141-R |
1 шт. |
кабель USB мини 3-2000-1498 |
1 шт. |
DVD-диск Anritsu Tool Box with Line Sweep Tools 2300-530 |
1 шт. |
CD с документацией 10920-00060 |
1 шт. |
Site Master S331L Technical Data Sheet 11410-00616 |
1 шт. |
Site Master S331L User Guide 10580-00321 |
1 шт. |
калиброванный гаечный ключ N(m) 2000-1687-R |
1 шт. |
руководство по эксплуатации на русском языке 10580-00321R |
1 шт. |
методика поверки МП РТ 1786-2012 |
1 шт. |
РЕЖИМ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ | |
диапазон частот |
от 2 МГц до 4 ГГц |
пределы основной допускаемой погрешности частоты генератора при температуре 23 ± 3 °C |
± 5-Ю’6 |
уровень мощности тестового сигнала, типовое значение |
+ 3 дБм 1 |
диапазон измерений КСВН |
от 1 до 65 |
направленность измерительного моста после калибровки, не менее | |
с внешним набором OSL |
42 дБ |
с встроенным модулем InstaCal |
38 дБ |
пределы допускаемой погрешности измерения КСВН | |
КСВН = 1,4 |
± 8 % |
КСВН = 2,0 |
± 16 % |
РЕЖИМ ИЗМЕРЕНИЯ МОЩНОСТИ | |
диапазон частот |
от 50 МГц до 4 ГГц |
диапазон измеряемого уровня мощности |
от - 33 до + 20 дБм |
пределы основной допускаемой погрешности измерения мощности 0 дБм на частоте 1 ГГц при температуре 23 ± 3 °C |
± 0,7 дБ |
неравномерность АЧХ (относительно уровня на частоте 1 ГГц) и погрешность нелинейности (относительно уровня 0 дБм), не более |
± 0,8 дБ |
суммарная погрешность измерения мощности, не более |
± 1,5 дБ |
дополнительная погрешность измерения мощности в рабочем диапазоне температур, типовое значение, не более |
± 0,02 дБ/ °C |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
размер (по диагонали) и разрешение дисплея |
7.0''; 800x480 |
параметры электропитания | |
тип встраиваемого аккумулятора |
Li-Ion |
время непрерывной работы, не менее |
8 часов |
рабочие условия эксплуатации |
группа 4 ГОСТ 22261 94 |
диапазон температур |
от - 10 до + 55 °C |
относительная влажность воздуха |
до 95 % |
предельная высота над уровнем моря |
4600 м |
диапазон температур транспортирования и хранения |
от - 40 до + 71 °C |
габаритные размеры | |
длина |
250 мм |
ширина |
177 мм |
толщина |
61 мм |
масса, не более |
2,0 кг |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
Примечание 1. Здесь и далее дБм обозначает уровень в дБ относительно 1 мВт
Ссылки на другие типы СИ
- 84332-22 Резервуары горизонтальные с...
- 87072-22 Антенны биконические
- 81406-21 Контроллеры программируемые
- 80624-20 Система автоматизированная ...
- 81859-21 Система автоматизированная ...
- 55349-13 Модули измерительные
- 61761-15 Амперметры
- 22756-09 Ареометры стеклянные
- 17049-14 Устройства сбора и передачи...
- 5226-76 Весы электронные счетные
