Номер по Госреестру СИ: 51246-12
51246-12 Преобразователи проходящей мощности измерительные
(MA24105A)
Назначение средства измерений:
Преобразователи проходящей мощности измерительные MA24105A предназначены для измерения проходящей мощности электромагнитных колебаний в коаксиальных трактах.
Внешний вид.
Преобразователи проходящей мощности измерительные
Рисунок № 1
Внешний вид.
Преобразователи проходящей мощности измерительные
Рисунок № 2
Программное обеспечение
Пакет программного обеспечения устанавливается на жесткий диск внешнего компьютера и работает под управлением операционной системы Windows. Оно выполняет функции управления режимами работы, обработки и представления измерительной информации, сервисные функции. Общие сведения о программном обеспечении приведены в таблице ниже.
идентификационное наименование |
Anritsu PowerXpert |
идентификационный номер версии |
V2.11 и выше |
класс риска (уровень защиты) |
класс риска A по WELMEC 7.2 для категории U |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «10585-00020R. Преобразователи мощности измерительные MA24105A, MA24106A, MA24108A, MA24118A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям проходящей мощности измерительным MA24105AГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора в сфере электросвязи. Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1773-2012. Преобразователи проходящей мощности измерительные MA24105A. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 16.08.2012 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
эталонные средства измерений | |
генератор сигналов высокочастотный диапазон частот от 350 МГц до 4 ГГц; диапазон уровня от - 50 до + 10 дБм |
генератор сигналов измерительный Anritsu MG3691C с опциями 2 и 4 диапазон частот от 8 МГц до 10 ГГц; диапазон уровня от - 115 до + 18 дБм |
ваттметр поглощаемой мощности СВЧ относительная погрешность измерения мощности от - 20 до + 15 дБм частотой от 350 МГц до 4 ГГц не более ± 0,1 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z21 (с поверкой по 2-му разряду) относительная погрешность измерения мощности от - 67 до + 23 дБм частотой от 10 МГц до 18 ГГц не более ± 0,1 дБ |
вспомогательное оборудование | |
аттенюатор номинальное ослабление 30 дБ; мощность не менее 30 Вт |
аттенюатор коаксиальный фиксированный Agilent |
8498A номинальное ослабление 30 дБ; максимальная мощность 30 Вт | |
усилитель высокочастотный выходная мощность на частотах от 1 до 4 ГГц не менее 30 Вт |
усилитель высокочастотный Amplifier Research 40S1G4 диапазон частот от 0,7 до 4,2 ГГц; максимальная выходная мощность 40 Вт |
Изготовитель
Фирма “Anritsu Company”, США490 Jarvis Drive, Morgan Hill, CA 95037, USA
тел./факс 1-888-534-8453, e-mail sales.esdc@anritsu.com
Заявитель
ЗАО «АКТИ-Мастер», г. Москва юридический адрес: 125047, Москва, ул. Александра Невского,
д. 19/25, стр. 1; тел./факс (499)154-74-86
Принцип действия преобразователей проходящей мощности измерительных MA24105A основан на использовании направленного моста СВЧ, и измерении мощности входного и отраженного сигнала. Управление осуществляется по интерфейсу USB от внешнего компьютера, на котором установлен фирменный программный продукт “PowerXpert”, или от средств измерений фирмы “Anritsu Company” при наличии в их составе соответствующих аппаратных и программных опций. Программа “PowerXpert” позволяет задавать на виртуальной панели режимы работы, параметры измерений, отображать, записывать и хранить результаты измерений. Калибровочные коэффициенты для набора частотных точек, определенные при заводской калибровке, записаны на внутреннем микропроцессоре. С помощью встроенного датчика температуры микропроцессором производится автоматическая температурная коррекция калибровочных коэффициентов. Предусмотрены режимы измерения средней мощности и импульсной мощности мультитональных сигналов и сигналов с цифровой модуляцией (по огибающей), таких как WLL, GSM/EDGE, CDMA/EV-DO, W-CDMA/HSPA+, WiMAX и LTE.
Конструктивно преобразователи мощности измерительные MA24105A выполнены в виде высокочастотной сборки, заключенной в металлический экранированный корпус, с входным и выходным сигнальными разъемами и портом интерфейса USB. Корпус защищен ударопрочным резиновым чехлом. Соединительный кабель с разъемами USB входит в комплект поставки.
Внешний вид преобразователей проходящей мощности измерительных MA24105A показан на фотографиях 1 (вид спереди) и 2 (вид с торца). Знак поверки в виде наклейки размещается в середине задней панели.
Преобразователи проходящей мощности измерительные MA24105A по техническим требованиям соответствуют ГОСТ 22261-94.

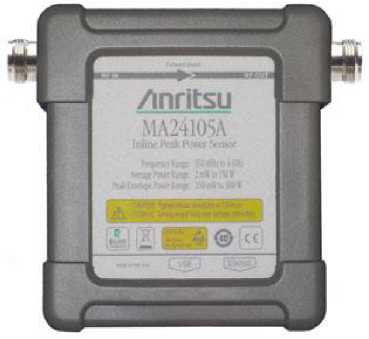

фотография 1 - вид спереди
место пломбирования
фотография 2 - вид с торца
диапазон частот |
от 350 МГц до 4 ГГц |
диапазон измеряемой мощности средняя мощность импульсная мощность |
от 2 мВт до 150 Вт от 2 до 300 Вт |
КСВН по входу, типовые значения, не более на частотах от 350 МГц до 3 ГГц на частотах от 3 до 4 ГГц |
1,1 1,15 |
направленность измерительного моста, не менее на частотах от 350 МГц до 1 ГГц на частотах от 1 до 3 ГГц на частотах от 3 до 4 ГГц |
22 дБ 19,9 дБ 18,4 дБ |
относительная погрешность калибровочных коэффициентов1, не более |
± 0,16 дБ |
пределы допускаемой основной погрешности измерения средней 2 мощности + 15 дБм при температуре (23 ± 2) °C на частотах от 350 МГц до 1 ГГц на частотах от 1 до 3 ГГц |
± 0,33 дБ ± 0,37 дБ |
дополнительная погрешность измерения мощности в диапазоне температур от 0 до + 50 °C, не более |
± 0,06 дБ |
нелинейность шкалы в диапазоне от 10 до 45 дБм, не более |
± 0,3 дБ |
тип высокочастотных соединителей |
N(f), 50 Ом |
габаритные размеры (длина х ширина х толщина), мм |
102 х 87 х 30 |
масса, не более |
535 г |
потребляемая сила тока по интерфейсу USB (5 В), не более |
180 мА |
рабочие условия применения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря |
группа 3 ГОСТ 22261 от 0 до + 55 °C 95 % при 30 °C 2000 м |
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более |
группа 3 ГОСТ 22261 от - 50 до + 80 °C 95 % |
электромагнитная совместимость безопасность |
по ГОСТ Р 51522-99 по ГОСТ Р 52319-2005 |
|
