0010

встроенный источник постоянного напряжения с тройником для измерения параметров радиочастотных усилителей

0019

прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу)

0023

встроенный векторный генератор сигналов

0024

захват сигналов с векторной модуляцией

0025

анализатор интерференции (внешняя антенна по отдельному заказу)

0027

сканирующий приемник (внешняя антенна по отдельному заказу)

0031

приемник навигационной системы GPS (внешняя антенна по отдельному заказу)

0033

измерения по эфиру cdmaOne/CDMA2000 1X (при наличии опции 0031)

0034

измерения по эфиру CDMA2000 1xEV-DO (при наличии опции 0031)

0035

измерения по эфиру W-CDMA/HSDPA (при наличии опции 0031)

0037

измерения по эфиру IEEE 802.16 Mobile WiMAX

0040

измерения ВЧ параметров GSM/GPRS/EDGE

0041

демодуляция GSM/GPRS/EDGE

0042

измерения ВЧ параметров cdmaOne/CDMA2000 1X

0043

демодуляция cdmaOne/CDMA2000 1X

0044

измерения ВЧ параметров W-CDMA/HSDPA

0045

демодуляция W-CDMA

0046

измерения ВЧ параметров IEEE 802.16 Fixed WiMAX

0047

демодуляция IEEE 802.16 Fixed WiMAX

0052

анализатор потока E1

0062

измерения ВЧ параметров CDMA2000 1xEV-DO

0063

демодуляция CDMA2000 1xEV-DO

0065

демодуляция W-CDMA/HSDPA

0066

измерения ВЧ параметров IEEE 802.16 Mobile WiMAX

0067

демодуляция IEEE 802.16 Mobile WiMAX

0089

выход на промежуточной частоте с нулевой полосой обзора

0090

стробированная развертка

0431

картографирование зоны покрытия

0541

измерения ВЧ параметров LTE с полосой пропускания < 10 МГц

0542

измерения параметров модуляции LTE с полосой пропускания < 10 МГц

0543

измерения параметров LTE с полосой пропускания 15 и 20 МГц

0546

измерения по эфиру LTE (при наличии опции 0031)

0551

измерения ВЧ параметров TD-LTE с полосой пропускания < 10 МГц

0552

измерения параметров модуляции TD-LTE с полосой пропускания < 10 МГц

0556

антенные измерения TD-LTE (при наличии опции 0031)

наименование и обозначение

кол-во

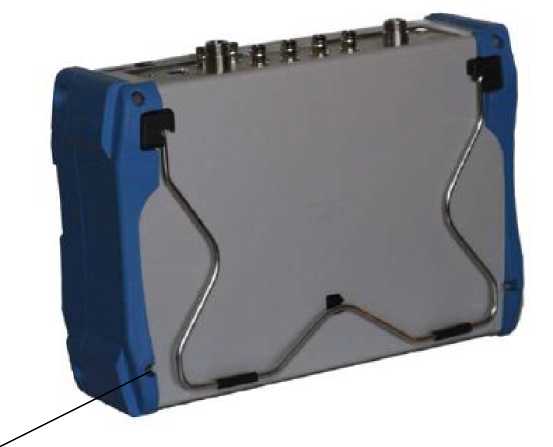

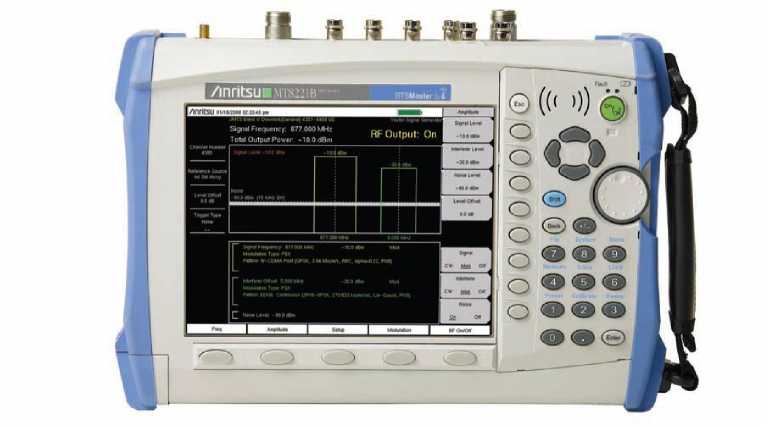

Анализатор параметров радиотехнических трактов и сигналов портативный MT8221B, MT8222B (по заказу)

1 шт.

Опции

по заказу

Мягкий чехол-сумка 65681

1 шт.

Аккумулятор Li-Ion 6,6 А-ч 633-44

1 шт.

Адаптер для сети переменного тока 40-168-R

1 шт.

Адаптер для автомобильного прикуривателя 806-141-R

1 шт.

Кабель USB мини A/B 3-2000-1498

1 шт.

Кабель Ethernet 2000-1371-R

1 шт.

Кабель кроссовый 2,13 м 3-806-152

1 шт.

Компакт-диск с документацией 10920-00060

1 шт.

Компакт-диск с программным обеспечением Master Software Tools 2300-498

1 шт.

Компакт-диск DVD с программным обеспечением Anritsu Tool Box

1 шт.

Адаптер N(m)-SMA(f) 1091-27-R

1 шт.

Адаптер N(m)-BNC(f) 1091-172-R

1 шт.

BTS Master MT8221B, MT8222B Technical Data Sheet 11410-00442

1 шт.

BTS Master MT8221B, MT8222B User Guide 10580-00207

1 шт.

Калибровочные модули и принадлежности

по заказу

Руководство пользователя на русском языке 10580-00207R

1 шт.

Методика поверки МП РТ 1694-2012

1 шт.

РЕЖИМ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ И ПЕРЕДАЧИ

диапазон частот

MT8221B

MT8222B

от 400 МГц до 4 ГГц от 400 МГц до 6 ГГц

разрешение по частоте

1 кГц или 100 кГц

пределы допускаемой относительной погрешности частоты генератора

± 3И0"⁶

уровень мощности тестового сигнала генератора

высокий уровень

- 7 дБм *

низкий уровень

- 40 дБм

количество точек отсчетов на дисплее

137; 275, 551

интервал времени на один отсчет, не более

4,5 мс

направленность измерительного моста, не менее

42 дБ

диапазон измерений КСВН

от 1 до 65

пределы допускаемой погрешности измерения КСВН

при КСВН = 1,4

± 7 %

при КСВН = 2,0

± 12 %

динамический диапазон измерения коэффициента передачи

на частотах до 3 ГГц

80 дБ

на частотах от 3 до 5,5 ГГц

70 дБ

на частотах от 5,5 до 6 ГГц

65 дБ

пределы допускаемой погрешности измерения модуля коэффициента передачи | S₂₁ | = (0 ... - 50) дБ

на частотах до 1 ГГц

на частотах от 1 до 6 ГГц

± 0,3 дБ

± 0,6 дБ

РЕЖИМ АНАЛИЗАТОРА СПЕКТРА

диапазон частот

от 150 кГц до 7,1 ГГц

разрешение по частоте

1 Гц

пределы допускаемой относительной погрешности частоты опорного генератора 6₀ при температуре от 0 до + 50 ^оС

± 340"⁷

пределы допускаемого относительного дрейфа частоты

опорного генератора 6_А за 1 год

± Г10"⁷

пределы допускаемой относительной погрешности измерения

частоты

в стандартном исполнении

± (5₀ + N-5_a), N - к-во лет с даты выпуска (подстройки)

с опцией 0031 при подключенной антенне

с опцией 0031 в течение 3-х суток после отключения антенны

±2,5-10'⁸ ± 540"⁸

полоса обзора

0; от 10 Гц до 7,1 ГГц

полоса пропускания

по уровню - 3 дБ в последовательности 1-3-10

от 1 Гц до 3 МГц

в режиме квазипикового детектора по уровню - 6 дБ

200 Гц; 9 кГц; 120 кГц

уровень фазовых шумов относительно уровня на центральной частоте при отстройке на 10 кГц, не более

- 100 дБ/Гц

максимальный уровень измеряемой мощности

30 дБм

диапазон установки опорного уровня

от - 120 до + 30 дБм

диапазон ослабления входного аттенюатора (ступенями по 5 дБ)

от 0 до 65 дБ

усредненный уровень собственных шумов при полосе пропускания 1 Гц и ослаблении входного аттенюатора 0 дБ, не более, дБм

без предварительного усилителя (опорный уровень - 20 дБм)

на частотах от 3 МГц до 1 ГГц

- 137

на частотах от 1 до 4 ГГц

- 133

на частотах от 4 до 7,1 ГГц

- 130

с предварительным усилителем (опорный уровень - 50 дБм)

на частотах от 3 МГц до 1 ГГц

- 161

на частотах от 1 до 2,2 ГГц

- 159

на частотах от 2,2 до 4 ГГц

- 156

на частотах от 4 до 7,1 ГГц

- 154

пределы допускаемой относительной погрешности измерения мощности от - 50 до 0 дБм

без предв. усилителя (ослабление аттенюатора < 35 дБ)

на частотах от 150 кГц до 10 МГц

± 1,50 дБ

на частотах от 10 МГц до 4 ГГц

± 1,25 дБ

на частотах от 4 до 7,1 ГГц

± 1,75 дБ

с предв. усилителем (ослабление аттенюатора 0 или 10 дБ)

на частотах от 150 кГц до 4 ГГц

± 1,50 дБ

на частотах от 4 до 7,1 ГГц

± 1,75 дБ

уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более

без предварительного усилителя

на частотах от 150 кГц до 3,2 ГГц

- 90 дБм

на частотах от 3,2 до 7,1 ГГц

- 84 дБм

на частоте 3,200 ГГц

- 70 дБм

с предварительным усилителем

на частотах от 10 МГц до 7,1 ГГц

- 100 дБм

уровень негармонических помех, связанных с входом, относительно уровня на несущей частоте (уровень на входе - 30 дБм, ослабление входного аттенюатора 0 дБ, полоса обзора < 1,7 ГГц), не более

на всех частотах, кроме 1,672 ГГц

на частоте 1,672 ГГц

• - 60 дБ

• - 40 дБ

уровень гармонических искажений второго порядка на частоте 50 МГц относительно уровня на несущей частоте, не более

- 56 дБ

РЕЖИМ ШИРОКОПОЛОСНОГО ИЗМЕРИТЕЛЯ МОЩНОСТИ

диапазон частот

от 10 МГц до 7,1 ГГц

полоса обзора

от 1 кГц до 100 МГц

динамический диапазон

от - 120 до + 30 дБм

пределы допускаемой относительной погрешности измерения мощности от - 50 до 0 дБм

как в режиме анализатора спектра

ВЕКТОРНЫЙ ГЕНЕРАТОР СИГНАЛОВ (опция 0023)

диапазон частот

от 400 МГц до 6 ГГц

разрешение по частоте

1 Гц

пределы допускаемой относительной погрешности частоты опорного генератора 6₀ при температуре от 0 до + 50 ^оС

± 3А0"⁷

пределы допускаемого относительного дрейфа частоты опорного генератора 6_А за 1 год

± Г10"⁷

пределы допускаемой относительной погрешности установки частоты

± (5₀ + №5_а), N - к-во лет с даты выпуска (подстройки)

диапазон установки уровня мощности

от - 124 до - 0 дБм

разрешение по уровню

0,1 дБ

пределы допускаемой основной погрешности установки уровня мощности при температуре от 15 до 35 °C

в диапазоне от - 46 до 0 дБм

на частотах от 400 МГц до 2 ГГц на частотах от 2 до 6 ГГц

± 1,0 дБ

± 1,2 дБ

в диапазоне от - 84 до - 46 дБм

на частотах от 400 МГц до 2 ГГц на частотах от 2 до 6 ГГц

± 1,1 дБ

± 1,3 дБ

в диапазоне от - 104 до - 84 дБм

± 1,4 дБ

в диапазоне от - 124 до - 104 дБм

± 1,7 дБ

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип высокочастотных соединителей “Port 1”, “Port 2” (“RF In”)

N(f), 50 Ом

разрешение дисплея, пиксель

800 х 600

типовое время непрерывной работы от аккумулятора

2,5 часа

габаритные размеры, мм

315 х 211 х 94

масса, не более

4,9 кг

рабочие условия применения

температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря

группа 4 ГОСТ 22261-94

от - 10 до + 55 °C

85 %

4600 м

условия транспортирования и хранения температура окружающей среды предельная высота над уровнем моря

от - 51 до + 71 °C

4600 м

электромагнитная совместимость

но ГОСТ Р 51522-99

безопасность

но ГОСТ Р 52319-2005
