Номер по Госреестру СИ: 69453-17
69453-17 Анализаторы цепей векторные
(MS46122B, MS46322B, MS46522B, MS46524B)
Назначение средства измерений:
Анализаторы цепей векторные MS46122B, MS46322B, MS46522B, MS46524B (далее -анализаторы) предназначены для измерения комплексных коэффициентов отражения и передачи в коаксиальных трактах.
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2
Внешний вид.
Анализаторы цепей векторные
Рисунок № 3
Внешний вид.
Анализаторы цепей векторные
Рисунок № 4
Внешний вид.
Анализаторы цепей векторные
Рисунок № 5
Внешний вид.
Анализаторы цепей векторные
Рисунок № 6
Внешний вид.
Анализаторы цепей векторные
Рисунок № 7
Программное обеспечение
Программное обеспечение по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации, а также взаимодействия с подключаемыми по интерфейсам внешними устройствами.
В модели MS46122B поставляемое на USB флэш-накопителе программное обеспечение устанавливается пользователем на внешний компьютер, в остальных моделях программное обеспечение предустановлено на внутреннем компьютере.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
ShockLine |
Номер версии (идентификационный номер) |
2017.6.1 и выше |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам цепей векторным серии MS46000B
ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу MS46000B/Mn-2017 «ГСИ. Анализаторы цепей векторные MS46122B, MS46322B, MS46522B, MS46524B. Методика поверки», утвержденному
ЗАО «АКТИ-Мастер» 12.10.2017 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый Stanford Research FS725, регистрационный номер 31222-06;
-
- частотомер универсальный Tektronix FCA3003, регистрационный номер 51532-12;
-
- набор мер коэффициентов передачи и отражения Anritsu 3663-1, регистрационный номер 60436-15 (для анализаторов с опцией 010);
-
- набор мер коэффициентов передачи и отражения Anritsu 3668-1, регистрационный номер 58910-14 (для анализаторов с опциями 020, 043).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель анализаторов в виде наклейки и/или на свидетельство о поверке.
Изготовитель
Фирма «Anritsu Company», США
Адрес: 490 Jarvis Drive, Morgan Hill, CA 95037, USA
Тел./факс: 1-888-534-8453
E-mail: sales.esdc@anritsu.com
Заявитель
Представительство Anritsu в России и СНГ
Адрес: 125009, г. Москва, ул. Тверская, д. 16/2, стр. 1
Тел./факс.: +7 (495) 937-54-33
Web-сайт: https://www.anritsu.com
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)Адрес: 127254, г. Москва, Огородный проезд, д.5, стр.5
Тел./факс: +7 (495) 926-71-85
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного генератора на фиксированной частоте, или в выбранной полосе частот с непрерывной либо однократной разверткой. Представление измеряемых комплексных параметров S11, S22, S21, S22 производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части). Анализаторы позволяют отображать полное сопротивление на диаграмме Смита и групповое время задержки.
В модели MS46122B управление режимами работы и отображение измерительной информации производится с помощью внешнего компьютера. Питание осуществляется постоянным напряжением 12 В, в комплект поставки входит сетевой адаптер.
Модели MS46322B, MS46522B, MS46524B имеют встроенный компьютер (для визуального отображения измерительной информации требуется внешний монитор), они имеют возможность подключения периферийных устройств и дистанционного управления через порты USB и Ethernet. Питание осуществляется от сети переменного тока.
Модели MS46122B, MS46322B, MS46522B имеют два измерительных порта, модель MS46524B - четыре измерительных порта.
Модели MS46522B, MS46524B имеют улучшенные характеристики по динамическому диапазону измерений и ряд дополнительных опций.
Вид передней и задней панели моделей анализаторов показан на рисунках 1 - 7.

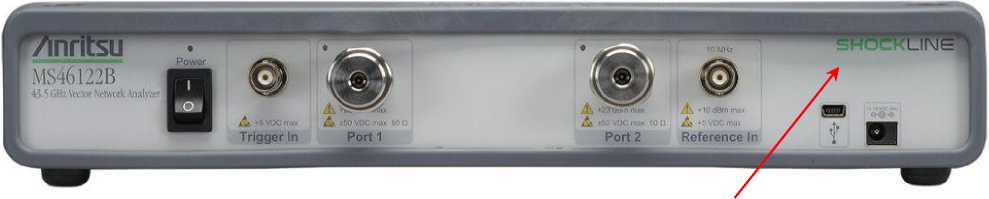

место нанесения знака утверждения типа и знака поверки Рисунок 1 - Вид передней панели анализаторов MS46122B

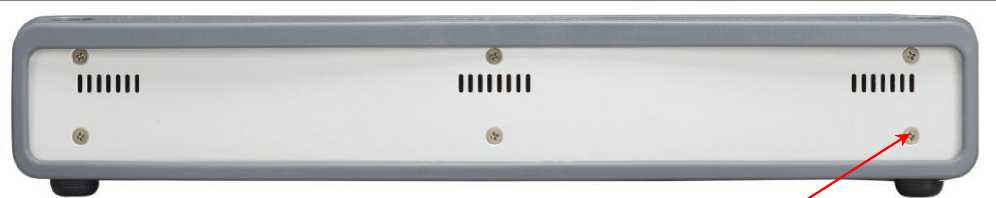

место пломбирования Рисунок 2 - Вид задней панели анализаторов MS46122B
место нанесения знака утверждения типа и знака поверки

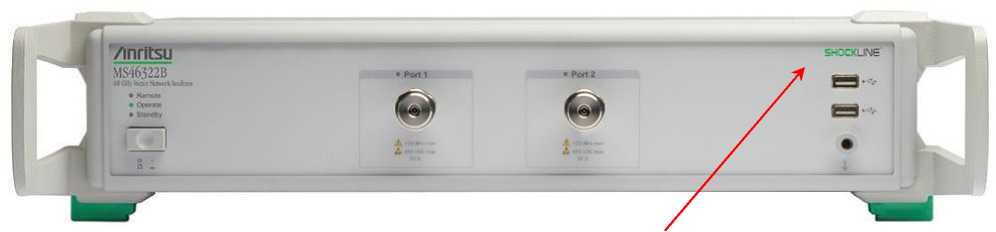

Рисунок 3 - Вид передней панели анализаторов MS46322B
место пломбирования

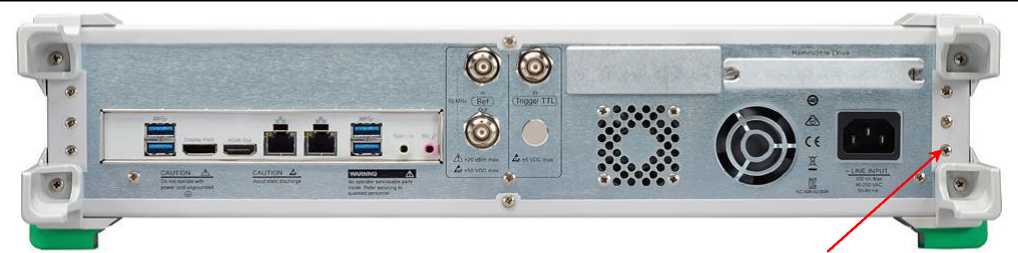

Рисунок 4 - Вид задней панели анализаторов MS46322B
место нанесения знака утверждения типа и знака поверки

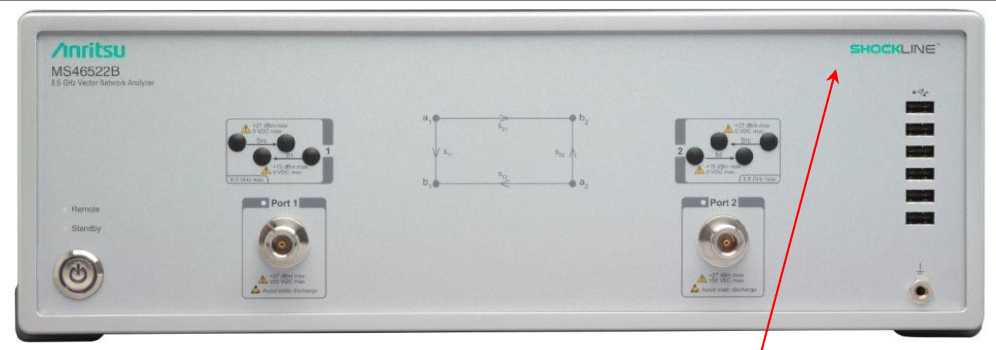

Рисунок 5 - Вид передней панели анализаторов MS46522B
место нанесения знака утверждения типа и знака поверки

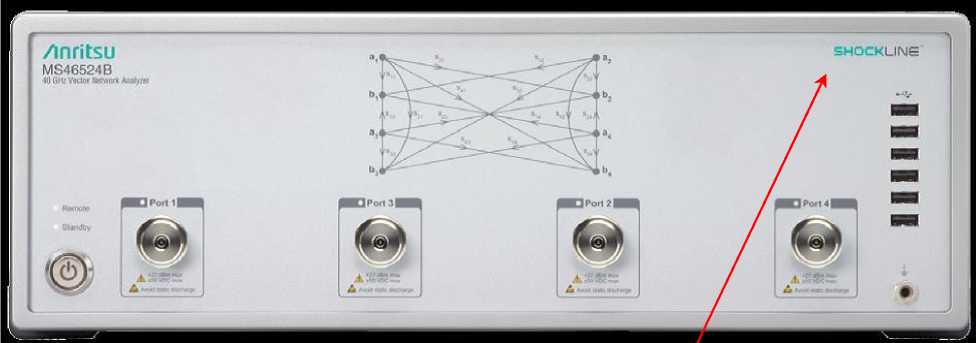

Рисунок 6 - Вид передней панели анализаторов MS46524B
место пломбирования

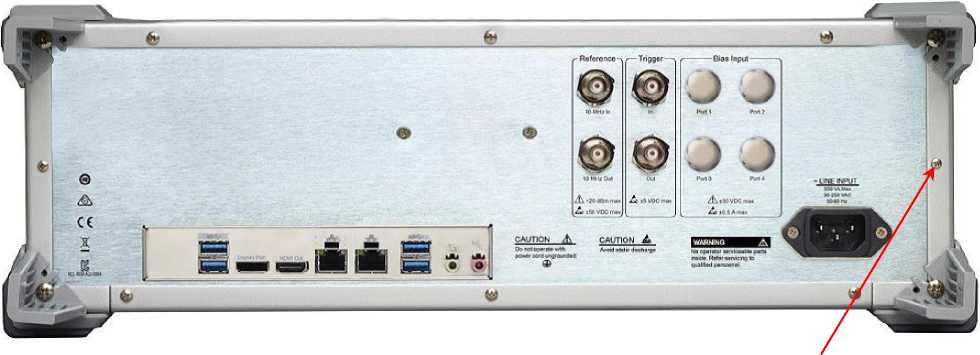

Рисунок 7 - Вид задней панели анализаторов MS46522B, MS46524B
Таблица 5 - Комплектность анализаторов
Наименование и обозначение |
Кол-во |
Анализатор цепей векторный MS46122B / MS46322B / MS46522B / MS46524B |
1 шт. |
Опции по заказу | |
001 - комплект крепежа для установки в стойку 19” (кроме MS46122B) | |
002 - измерения во временной области со стробированием | |
010 - диапазон частот до 8 ГГц (для моделей MS46122B/MS46322B), до 8,5 ГГц (MS4652xB) | |
020 - диапазон частот до 20 ГГц | |
043 - диапазон частот до 43,5 ГГц 022 - расширенный анализ во временной области (MS46522B, MS46524B) 051 - соединители для блока разделения сигналов (MS46522B-010, MS46524B-010) | |
061 - напряжение смещения на испытуемое устройство (MS46522B-010, MS46524B-010) | |
USB флеш-накопитель с программой ShockLine (для модели MS46122B) |
1 |
USB флеш-накопитель с программой для поверки “Performance Verification Software” |
1 (по заказу) |
Кабель сетевой (для моделей MS46322B, MS46522B, MS46524B) |
1 |
Адаптер для сети переменного тока 40-187-R (MS46122B) |
1 |
Кабель USB мини A/B 3-2000RS-1815 (MS46122B) |
1 |
Принадлежности (ВЧ кабели и адаптеры, калибровочные наборы) |
по заказу |
Руководство по эксплуатации |
1 шт. |
Методика поверки MS46000B/МП-2017 |
1 шт. |
Таблица 2 - Основные метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон частот | |
MS46122B-010, MS46322B-010 |
от 1 МГц до 8 ГГц |
MS46122B-020, MS46322B-020 |
от 1 МГц до 20 ГГц |
MS46122B-043, MS46322B-043 |
от 1 МГц до 43,5 ГГц |
MS46522B-010, MS46524B-010 |
от 50 кГц до 8,5 ГГц |
MS46522B-020, MS46524B-020 |
от 50 кГц до 20 ГГц |
MS46522B-043, MS46524B-043 |
от 50 кГц до 43,5 ГГц |
Тип коаксиальных соединителей измерительных портов | |
модели с опцией 010 |
N-тии, розетка |
модели с опциями 020, 043 |
K-тип (2,92 мм), вилка |
Разрешение по частоте |
1 Гц |
Продолжение таблицы 2
1 |
2 |
Пределы основной допускаемой относительной погрешности частоты опорного генератора при выпуске из производства или после заводской подстройки при температуре (25 ±5) °C | |
MS46122B, MS46322B |
+ 110’6 |
MS46522B, MS46524B |
: ГИГ |
Пределы дополнительной относительной погрешности частоты опорного генератора | |
в рабочем диапазоне температур |
±Г Ю’6 |
MS46122B, MS46322B | |
MS46522B, MS46524B |
: 1 ИГ |
Пределы допускаемого относительного годового дрейфа частоты опорного генератора |
±1М0-6 |
Полоса пропускания фильтра промежуточной частоты (дискретные значения) | |
MS46122B, MS46322B |
от 10 Гц до 300 кГц |
MS46522B, MS46524B |
от 10 Гц до 500 кГц |
Количество точек отсчета на траектории | |
MS46122B, MS46322B |
от 2 до 16001 |
MS46522B, MS46524B |
от 2 до 20001 |
Номинальное значение мощности сигнала генератора, дБм | |
MS46122B, MS46322B (фиксированные значения) | |
высокий уровень на частотах менее 8 ГГц |
+5 |
высокий уровень на частотах от 8 ГГц и выше |
-3 |
низкий уровень |
-20 |
MS46522B, MS46524B (регулируемые значения) | |
на частотах до 6 ГГц включ. |
от -30 до +15 |
на частотах св. 6 до 8 ГГц включ. |
от -30 до +12 |
на частотах св. 8 до 8,5 ГГц включ. |
от -30 до +10 |
на частотах св. 8,5 до 40 ГГц включ. |
от -30 до +7 |
на частотах св. 40 ГГц |
от -30 до +4 3) |
Динамический диапазон измерения коэффициента передачи, дБ, не менее 4-) | |
MS46122B, MS46322B | |
на частотах до 10 МГц включ. |
85 |
на частотах св. 10 МГц до 8 ГГц включ. |
100 |
на частотах св. 8 до 14 ГГц включ. |
95 |
на частотах св. 14 до 40 ГГц включ. |
100 |
на частотах св. 40 ГГц |
100 Ч) |
MS46522B, MS46524B | |
на частотах до 1 МГц включ. |
90 |
на частотах св. 1 до 50 МГц включ. |
100 |
на частотах св. 50 МГц до 2 ГГц включ. |
140 |
на частотах св. 2 до 4 ГГц включ. |
137 |
1) Здесь и далее «дБм» обозначает уровень мощности в дБ относительно 1 мВт. | |
| |
4) Динамический диапазон определяется как разность между уровнем мощности генератора и уровнем собственных шумов приемника. Значения указаны для полосы пропускания фильтра ПЧ 10 Гц, максимального уровня мощности генератора, количества усреднений не менее 10. |
Продолжение таблицы 2
1 |
2 |
на частотах св. 4 до 6 ГГц включ. |
130 |
на частотах св. 6 до 8 ГГц включ. |
128 1) |
на частотах св. 8 до 8,5 ГГц включ. |
120 |
на частотах св. 8,5 до 25 ГГц включ. |
117 |
на частотах св. 25 до 40 ГГц включ. |
120 |
на частотах св. 40 ГГц |
120 2) |
Среднеквадратическое значение шумов измерительной трассы для модуля коэффициента | |
отражения и передачи, дБ, не более ’ ’ | |
MS46122B, MS46322B | |
на частотах менее 20 МГц |
0,03 |
на частотах от 20 МГц и выше |
0,006 |
MS46522B, MS46524B | |
на частотах до 1 ГГц включ. |
0,004 |
на частотах св. 1 до 25 ГГц включ. |
0,003 |
на частотах св. 25 до 40 ГГц включ. |
0,004 |
на частотах св. 40 ГГц |
0,002 |
Среднеквадратическое значение шумов измерительной трассы для фазы коэффициента | |
отражения и передачи, °, не более ’ ’ | |
MS46122B, MS46322B | |
на частотах менее 20 МГц |
0,2 |
на частотах от 20 МГц до 20 ГГц включ. |
ОД |
на частотах св. 20 ГГц |
0,15 |
MS46522B, MS46524B | |
на частотах до 1 ГГц включ. |
0,04 |
на частотах св. 1 ГГц |
0,05 |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента | |
отражения Г при температуре (23 ±3) °C ’ ) | |
MS46122B, MS46322B | |
модели с опцией 010 | |
на частотах от 1 МГц до 6 ГГц включ. |
±(0,008 + 0,017-Г + 0,02-Г2) |
на частотах от 6 ГГц до 8 ГГц включ. |
±(0,015 ± 0,017-Г ± 0,02-Г2) |
модели с опциями 020, 043 | |
на частотах от 1 МГц до 10 ГГц включ. |
±(0,008 ± 0,017-Г ± 0,02-Г2) |
на частотах св. 10 до 20 ГГц включ. |
±(0,016 ±0,017-Г ± 0,05-Г2) |
на частотах от 20 до 30 ГГц включ. |
±(0,025 ± 0,012-Г ± 0,08-Г2) |
на частотах св. 30 до 40 ГГц включ. |
±(0,032 ± 0,012-Г ± 0,1-Г2) |
на частотах св. 40 ГГц |
±(0,032 ± 0,012-Г ±0,1-Г2)2) |
| |
3) Значения указаны для полосы пропускания фильтра ПЧ 100 Гц, уровня мощности | |
генератора “High”, либо при номинальном значении “Default”. 4) С внешним калибровочным набором нагрузок, температура |
в пределах ±1 °C от |
температуры выполнения калибровки, полоса пропускания фильтра ПЧ 10 Гц, высокий | |
уровень мощности генератора. 5) Si2 = 0, S2i = 0 |
Продолжение таблицы 2
1 |
2 |
MS46522B, MS46524B | |
модели с опцией 010 | |
на частотах от 300 кГц до 6 ГГц включ. |
±(0,01 ± 0,015-Г ± 0,018-Г2) |
на частотах от 6 ГГц до 8,5 ГГц включ. |
±(0,016 ± 0,012-Г ± 0,018-Г2) |
модели с опциями 020, 043 | |
на частотах от 300 кГц до 10 ГГц включ. |
±(0,008 + 0,012-Г + 0,018-Г2) |
на частотах св. 10 до 20 ГГц включ. |
±(0,016 ± 0,012-Г ± 0,05-Г2) |
на частотах от 20 до 30 ГГц включ. на частотах св. 30 до 40 ГГц включ. на частотах св. 40 ГГц |
±(0,025 ± 0,012-Г ± 0,08-Г2) ±(0,032 ± 0,012-Г ±0,1-Г2) 1 (0,032 + 0 ()|2.г + 0 |.р)3’ |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, ° 1,2) |
±[(180/p)-arcsin(Dr/r)] 4) |
Пределы допускаемой относительной погрешности измерений модуля и фазы коэффициента передачи 1,5,6) |
Таблица 3 |
6) Измерительный кабель с пренебрежимо малыми значениями температурного дрейфа параметров, амплитудной и фазовой нестабильности при изгибе. |
Таблица 3 - Пределы допускаемой относительной погрешности измерений модуля и фазы коэффициента передачи при температуре (23 ±3) °C
Модуль коэффициента передачи, дБ | |||
значение модуля коэффициента передачи, дБ | |||
от 0 до -10 включ. |
св. -10 до -40 включ. |
св. -40 до -60 включ. | |
MS46122B, MS46322B | |||
на частотах до 10 МГц включ. |
±0,1 |
±0,12 |
±0,5 |
на частотах св. 10 МГц |
±0,1 |
±0,13 |
±0,15 |
MS46522B, MS46524B | |||
на частотах до 300 кГц включ. |
±0,15 |
±0,18 |
±1,2 |
на частотах св. 300 кГц до 50 МГц включ. |
±0,15 |
±0,15 |
±0,5 |
на частотах св. 50 МГц до 40 ГГц включ. |
±0,1 |
±0,07 |
±0,1 |
Фаза коэффициента передачи, ° | |||
MS46122B, MS46322B | |||
на частотах до 10 МГц включ. |
±0,8 |
±1,0 |
±4,0 |
на частотах св. 10 МГц |
±0,8 |
±1,0 |
±1,5 |
MS46522B, MS46524B | |||
на частотах до 300 кГц включ. |
±1,0 |
±1,5 |
±8,0 |
на частотах св. 300 кГц до 50 МГц включ. |
±1,0 |
±1,0 |
±4,0 |
на частотах св. 50 МГц до 40 ГГц включ. |
±0,8 |
±0,7 |
±1,0 |
Таблица 4 - Основные технические характеристики
Напряжение и частота сети питания | ||||
MS46122B |
12 В постоянного тока | |||
MS46322B, MS46522B, MS46524B |
от 90 до 264 В, от 47 до 63 Гц | |||
Потребляемая мощность, Вт, не более |
MS46122B |
прочие модели | ||
60 |
350 | |||
Габаритные размеры, мм |
MS46122B |
MS46322B |
MS46522B MS46524B | |
высота |
..................................62................................. |
108 |
152 | |
ширина |
329 |
484 |
445 | |
глубина |
198 |
590 |
442 | |
Масса, кг, не более |
MS46122B |
MS46322B |
MS46522B MS46524B | |
2,2 |
И |
16 | ||
Рабочие условия применения | ||||
температура окружающего воздуха, °C |
от 0 до 50 | |||
относительная влажность воздуха, % |
до 95 (без конденсата) | |||
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 | |||
Безопасность |
по ГОСТ IEC 61010-1-2014 |
