Номер по Госреестру СИ: 46703-11
46703-11 Анализаторы параметров радиотехнических трактов и сигналов портативные
(MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C)
Назначение средства измерений:
Анализаторы параметров радиотехнических трактов и сигналов портативные MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C (далее - приборы) предназначены для измерения коэффициентов отражения и передачи, параметров спектра высокочастотных сигналов в коаксиальных трактах.

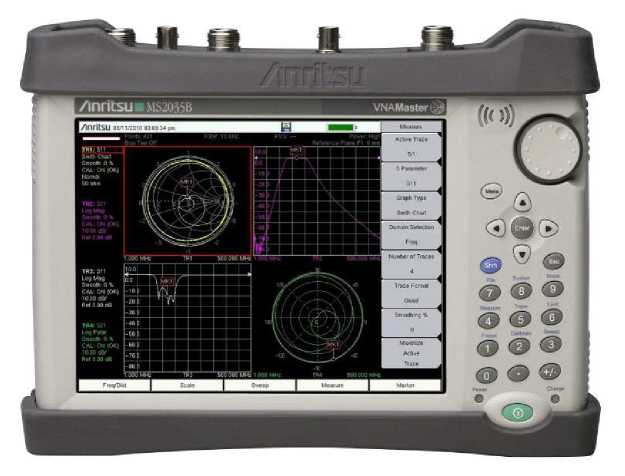

Внешний вид.
Анализаторы параметров радиотехнических трактов и сигналов портативные
Рисунок № 1

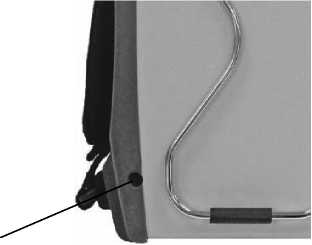

Внешний вид.
Анализаторы параметров радиотехнических трактов и сигналов портативные
Рисунок № 2

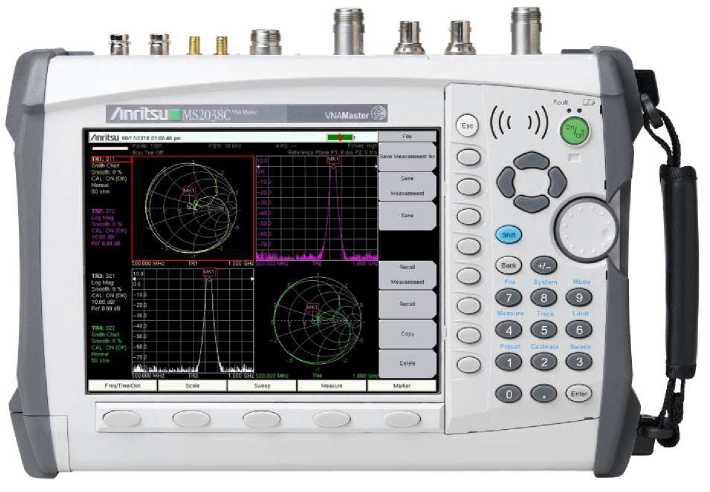

Внешний вид.
Анализаторы параметров радиотехнических трактов и сигналов портативные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 11.03.2026
Номер записи - 135409
ID в реестре СИ - 357809
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет данных, МS2038С, Без модификации, MS2038С, MS2038C, MS2038B, MS2036C, MS2035B, MS2034В, MS2034B, MS2028С, MS2028C, MS2026C, MS2025B, MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C, MS2024B, ANRITSU MS2038C,
Производитель
Изготовитель - Фирма "Anritsu Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 250
Выдано извещений - 4
Кол-во периодических поверок - 148
Кол-во средств измерений - 31
Кол-во владельцев - 40
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 622 дн.
Приказы РСТ, где упоминается данный тип СИ
№253 от 2016.03.11 О продлении срока действия свидетельств об утверждении типа средств измерений
№1872 от 2011.04.20 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 46671-11 по 46706-11, 39262-11)
№159 от 2021.02.24 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Анализаторы параметров радиотехнических трактов и сигналов портативные (MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Anritsu Company"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24702-03 |
Анализаторы цепей, Site Master мод. S820C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26669-04 |
Анализаторы цепей, Site Master мод. S331D Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
42517-09 06.02.2020 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8212E, MT8213E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44215-10 01.04.2015 |
Приборы для измерения коэффициентов отражения и передачи портативные, MS2026B, MS2028B Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45035-10 29.06.2025 |
Генераторы сигналов измерительные, MG3691C, MG3692C, MG3693C, MG3694C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46513-11 14.03.2016 |
Анализаторы спектра портативные, MS2722C, MS2723C, MS2724C, MS2725C, MS2726C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46703-11 11.03.2026 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49526-12 10.04.2017 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, MT8221B, MT8222B Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49875-12 10.03.2027 |
Анализаторы спектра портативные, MS2711E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
51246-12 26.07.2022 |
Преобразователи проходящей мощности измерительные, MA24105A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51247-12 26.07.2022 |
Преобразователи поглощаемой мощности измерительные, MA24106A, MA24108A, MA24118A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51533-12 26.07.2022 |
Анализаторы параметров коаксиальных трактов портативные, S331L Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53185-13 25.01.2023 |
Анализаторы спектра портативные с опциями, MS2720T (анализаторы) 0709, 0713, 0720, 0732, 0743 (опции) Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53906-13 28.05.2023 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, MS2027C, MS2037C Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58546-14 25.09.2019 |
Анализаторы цепей векторные, блоки расширения портов, MS4642B, MS4644B, MS4645B, MS4647B (анализаторы), MN4694С, MN4697С (блоки) Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58910-14 31.10.2019 |
Наборы мер коэффициентов передачи и отражения, 3668-1 Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59002-14 |
Анализатор цепей векторный, MS 4644A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60436-15 14.04.2020 |
Наборы мер коэффициентов передачи и отражения, 3663-1 Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60793-15 27.03.2025 |
Комплексы радиоизмерительные портативные, S412E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60948-15 18.06.2025 |
Анализаторы параметров радиотехнических трактов портативные, S820E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63655-16 06.04.2021 |
Анализаторы цепей векторные, MS46122A, MS46322A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67512-17 |
Анализатор цепей векторный, MS4644A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69453-17 23.11.2022 |
Анализаторы цепей векторные, MS46122B, MS46322B, MS46522B, MS46524B Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73388-18 04.12.2024 |
Анализаторы спектра, MS2760A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76643-19 29.11.2024 |
Анализаторы спектра портативные, MS2090A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
42517-20 01.04.2025 |
Анализаторы параметров радиотехнических трактов и сигналов портативные, S331E, S332E, S361E, S362E, MS2712E, MS2713E, MT8213E Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81984-21 18.06.2026 |
Преобразователи мощности измерительные, MA24218A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81983-21 18.06.2026 |
Преобразователи мощности измерительные, MA24208A Фирма "Anritsu Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы параметров радиотехнических трактов и сигналов портативные (MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| АО "ПРИСТ" (RA.RU.312058) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 0 | 3 | 0 | 5 | 0 | 3 | ||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Челябинский радиозавод "Полет" (RA.RU.310605) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Филиал ПАО "ОАК" - КнААЗ им. Ю.А. Гагарина (RA.RU.310524) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "ЗРТО" (1513) | 6 | 0 | 5 | 1 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 15 | 2 | 2 | 13 | 1 | 15 | 2 | 13 | ||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 25 | 1 | 0 | 24 | 0 | 20 | 0 | 20 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| АО "НПО "КВАНТ" (RA.RU.310627) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 8 | 1 | 0 | 8 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| АО "ЧРЗ "ПОЛЕТ" (RA.RU.310605) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 38 | 1 | 1 | 27 | 0 | 27 | 1 | 26 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 3 | 0 | 18 | 0 | 5 | 0 | 5 | |
| филиал "Комсомольский-на–Амуре авиационный завод имени Ю.А. Гагарина" (RA.RU.310532) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 11 | 1 | 3 | 7 | 0 | 7 | 3 | 4 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Завод радиотехнического оборудования" | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| АО "РИМР" (RA.RU.311661) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы параметров радиотехнических трактов и сигналов портативные (MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
13442 | 10535 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
14700 | 10535 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5220 | 10535 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5856 | 10535 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
8600 | 10535 |
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер прибора, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции обработки измерительной информации. В комплект поставки входит также лицензионное программное обеспечение “Master Software Tools”, которое может быть установлено на внешнем компьютере для расширения возможностей отображения, обработки и хранения измерительной информации.
|
уровень защиты |
класс риска C по WELMEC 7.2 класс С ио МИ 3286-2010 | |
|
идентификационное наименование |
идентификационный номер версии |
алгоритм проверки идентификационного номера версии |
|
Package Version |
1.xy, где x, y - целые числа от 0 до 9 |
автоматическое вычисление контрольных сумм и хеширование с представлением результата в виде идентификационного номера версии |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса прибора в левом верхнем углу в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документах:
Анализаторы параметров радиотехнических трактов и сигналов портативные MS2024B, MS2025B, MS2034B, MS2035B. Руководство пользователя. 10580-00301R, раздел 3;
Анализаторы параметров радиотехнических трактов и сигналов портативные MS2026C, MS2028C, MS2036C, MS2038C. Руководство пользователя. 10580-00305R, раздел 2.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам параметров радиотехнических трактов и сигналов портативным MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038CГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора (в сфере электросвязи).
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1525-2011. Анализаторы параметров радиотехнических трактов и сигналов портативные MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСТЕСТ-МОСКВА» 28.03.2011 г.
лист № 8 всего листов 9 Средства поверки:
|
Средство поверки и требования к его метрологическим характеристикам |
Рекомендуемое средство поверки и его метрологические характеристики |
|
меры КСВН 1,4 ± 0,1; 2,0 ± 0,1 диапазон частот от 500 кГц до 4 ГГц для MS2024B, MS2034B; от 500 кГц до 6 ГГц для MS2025B, MS2035B; от 5 кГц до 6 ГГц для MS2026C, MS2036C; от 5 кГц до 18 ГГц для MS2028C, MS2038C относительная погрешность определения действительного значения КСВН 1,4 на частотах до 6 ГГц не более ± 1,5 %; на частотах от 6 до 18 ГГц не более ± 2 %; относительная погрешность определения действительного значения КСВН 2,0 на частотах до 6 ГГц не более ± 2 %; на частотах от 6 до 18 ГГц не более ± 3 % |
нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного |
|
сопротивления ЭК9-140 (для всех моделей) диапазон частот от 0 до 4 ГГц; относительная погрешность определения действительного значения КСВН 1,4 не более ± 1 %, КСВН 2,0 не более ± 1,5 % нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05 из комплекта мер КСВН и полного | |
|
сопротивления ЭК9-145 (для моделей MS2025B, MS2035B, MS202xC, MS203xC) диапазон частот от 4 до 18 ГГц; относительная погрешность определения действительного значения КСВН не более ± 1 % | |
|
аттенюатор 20 дБ диапазон частот до 4 ГГц для MS2024B, MS2034B; до 6 ГГц для MS20x5B, MS20x6C; до 18 ГГц для MS2028C, MS2038C погрешность определения действительного значения ослабления на частотах до 6 ГГц не более ± 0,1 дБ; на частотах до 18 ГГц не более ± 0,15 дБ; КСВН на частотах до 6 ГГц не более 1,25; на частотах от 6 до 18 ГГц не более 1,4 |
аттенюатор коаксиальный Agilent 8191B-020 номинальное значение 20 дБ; погрешность определения действительного значения ослабления на частотах от 0 до 12,4 ГГц не более ± 0,09 дБ; на частотах от 12,4 до 18 ГГц не более ± 0,13 дБ; КСВН на частотах от 0 до 8 ГГц не более 1,2; на частотах от 8 до 18 ГГц не более 1,3 |
|
стандарт частоты относительная погрешн-9ость частоты 10 МГц не более ± 540-9; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; -10 годовой дрейф частоты не более ± 1-10-1 ; уровень сигнала + 7 дБм |
|
частотомер разрешение на частоте 2 ГГц не хуже 10 Гц; вход внешней синхронизации 10 МГц |
частотомер электронно-счетный Agilent 53181A с опцией 030 разрешение 1 Гц на частоте 2 ГГц; вход внешней синхронизации 10 МГц |
|
ниже перечисленные средства поверки для моделей MS203xB, MS203xC | |
|
аттенюатор 3 дБ номинальное значение 3 ± 0,5 дБ; КСВН на частотах до 6 ГГц не более 1,25; на частотах от 6 до 18 ГГц не более 1,4 |
аттенюатор коаксиальный Agilent 8191B-003 номинальное значение 3 ± 0,3 дБ; КСВН на частотах от 0 до 8 ГГц не более 1,2; на частотах от 8 до 18 ГГц не более 1,3 |
|
генератор сигналов низкочастотный относительная погрешность установки уровня 0 дБм в диапазоне частот от 100 кГц до 1 МГц не более ± 0,35 дБ |
генератор сигналов произвольной формы Agilent 33250A относительная погрешность установки уровня 0 дБм в диапазоне частот от 100 кГц до 1 МГц не более ± 0,25 дБ |
|
генератор сигналов высокочастотный диапазон частот от 10 МГц до верхней частоты в режиме анализатора спектра; диапазон уровня от - 50 до + 6 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 110 дБ/Гц; уровень гармоник на частоте 37,5 МГц не более - 30 дБ |
генератор сигналов измерительный Anritsu MG3692C с опциями 2 и 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от - 110 до + 15 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 110 дБ/Гц; уровень гармоник на частоте 37,5 МГц не более - 40 дБ |
|
ваттметр СВЧ диапазон частот от 10 МГ ц до верхней частоты в режиме анализатора спектра; относительная погрешность измерения мощности от - 50 до 0 дБм не более ± 0,3 дБ |
преобразователь мощности Rohde & Schwarz NRP-Z21 диапазон частот от 10 МГц до 18 ГГц; относительная погрешность измерений мощности от - 50 до 0 дБм не более ±0,25 дБ |
Изготовитель
Фирма “Anritsu Company” (США); 490 Jarvis Drive, Morgan Hill, CA 95037, USA тел./факс 1-888-534-8453, e-mail www.anritsu.comВ режиме измерений коэффициентов отражения и передачи принцип действия приборов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется высокостабильным генератором на фиксированной частоте или в выбранной полосе частот с непрерывной либо однократной разверткой. При однопортовом подключении, помимо комплексных коэффициентов отражения, приборы позволяют измерять также прямые потери при установке на выход исследуемого устройства короткозамыкателя.
Приборы моделей MS2024B, MS2025B, MS2034B, MS2035B имеют порт генератора-приемника для подключения входа исследуемого объекта, и порт приемника для подключения выхода исследуемого объекта. Данные модели позволяют выполнять измерения комплексных коэффициентов отражения S11 и передачи S21.
Приборы моделей MS2026C, MS2028C, MS2036C, MS2038C имеют два идентичных порта. При двухпортовом подключении может быть выполнено одновременное измерение всех комплексных коэффициентов отражения и передачи S11, S22, S21, S12, либо измерение отдельно выбранных параметров.
Представление комплексных параметров производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части). Приборы позволяют отображать полное сопротивление на диаграмме Смита и групповое время задержки.
Измерение параметров спектра доступно в моделях MS2034B, MS2035B, MS2036C, MS2038C. Принцип действия приборов в этом режиме основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты и выделении его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала. Мгновенные значения напряжения низкой частоты преобразуются аналого-цифровым преобразователем в цифровой код и отображаются на цветном жидкокристаллическом дисплее прибора в виде спектрограммы, параметры которой задаются пользователем с лицевой панели либо дистанционно через коммуникационный интерфейс прибора.
Приборы имеют внутренний контроллер с установленным фирменным программным обеспечением. Внешнее управление приборами может осуществляться через интерфейсы USB (все модели) и LAN (стандартное исполнение в моделях MS2026C, MS2028C, MS2036C, MS2038C, опция для моделей MS2024B, MS2025B, MS2034B, MS2035B).
Лицевая панель приборов показана на фотографиях 1 и 2, фрагмент задней панели с обозначением места пломбирования от несанкционированного доступа - на фотографии 3.
Фотография 1. Лицевая панель
MS2024B, MS2025B, MS2034B, MS2035B
Фотография 2. Лицевая панель
MS2026C, MS2028C, MS2036C, MS2038C
место пломбирования
Фотография 3. Фрагмент задней панели
Знак поверки в виде наклейки размещается в середине задней панели.
Приборы выполнены в прочном корпусе и снабжены чехлом-сумкой для переноски. В полевых условиях возможна работа от автомобильного прикуривателя или от аккумулятора, устанавливаемого в корпус прибора.
По техническим требованиям приборы соответствуют ГОСТ 22261-94.
Приборы выпускаются в базовой конфигурации и с набором следующих опций, которые могут быть установлены на заводе при заказе:
|
0002 |
Отображение результатов во временной области - для MS202xC, MS203xC |
|
0005 |
Измеритель мощности (детекторная головка поставляется по отдельному заказу) - для MS202xC |
|
0007 |
Секретный ключ для защиты измерительной информации - для MS202xC, MS203xC |
|
0010 |
Встроенный источник постоянного напряжения с тройником для измерения параметров радиочастотных усилителей |
|
0011 |
Портовые соединители тип K вместо базового типа N - для MS2028C, MS2038C |
|
0015 |
Векторный вольтметр |
|
0019 |
Прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу) |
|
0025 |
Анализатор интерференции (внешняя антенна поставляется по отдельному заказу) - для MS203xB, MS203xC |
|
0027 |
Сканирующий приемник (внешняя антенна поставляется по отдельному заказу) - для MS203xB, MS203xC |
|
0031 |
Приемник навигационной системы GPS (внешняя антенна поставляется по отдельному заказу) |
|
0077 |
Измерение дифференциального коэффициента отражения Sdidi - для MS202xC, MS203xC |
|
0411 |
Интерфейс Ethernet (LAN) - для MS202xB, MS203xB |
|
0431 |
Картографирование зоны покрытия - для MS2034B, MS2035B |
|
0501 |
Определение расстояния до места повреждения кабеля |
|
0509 |
Демодулятор АМ, ФМ, ИМ - для MS2034B, MS2035B |
|
наименование и обозначение |
кол-во |
|
Анализатор параметров радиотехнических трактов и сигналов портативный MS2024B, MS2025B, MS2034B, MS2035B, MS2026C, MS2028C, MS2036C, MS2038C |
по заказу |
|
Мягкий чехол-сумка 3-68736 для MS20xxB, 65729 для MS20xxC |
1 шт. |
|
Аккумулятор Li-Ion 6,6 А-ч 633-44 |
1 шт. |
|
Адаптер для сети переменного тока 40-168-R |
1 шт. |
|
Адаптер для автомобильного прикуривателя 806-141-R |
1 шт. |
|
Кабель USB мини A/B 3-2000-1498 |
1 шт. |
|
Накопитель USB 3-2000-1498 |
1 шт. |
|
Кабель Ethernet 2000-1371-R, опция для MS202xB, MS203xB |
1 шт. |
|
Компакт-диск с документацией и программным обеспечением Master Software Tools 2300-498 |
1 шт. |
|
Калибровочные модули OSLN50, OSLNF50, OSLN50-1, OSLNF50-1, OSLK50, OSLKF50, 3652A |
по заказу |
|
Принадлежности |
по заказу |
|
Опции |
по заказу |
|
Руководство пользователя на русском языке 10580-00301R для MS20xxB, 10580-00305R для MS20xxC |
1 шт. |
|
Методика поверки МП РТ 1525-2011 |
1 шт. |
|
РЕЖИМ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ И ПЕРЕДАЧИ | |
|
диапазон частот MS2024B, MS2034B MS2025B, MS2035B MS2026C, MS2036C MS2028C, MS2038C |
от 500 кГц до 4 ГГц от 500 кГц до 6 ГГц от 5 кГц до 6 ГГ ц от 5 кГц до 20 ГГ ц |
|
разрешение по частоте | |
|
на частотах до 375 МГц |
1 Гц |
|
на частотах до 6 ГГц |
10 Гц |
|
на частотах до 20 ГГ ц |
100 Гц |
|
пределы допускаемой основной относительной погрешности о частоты генератора при температуре 23 ± 5 С |
± 2,5М0-6 |
|
MS2024B, MS2025B, MS2034B, MS2035B | |
|
MS2026C, MS2028C, MS2036C, MS2038C |
± 1,5М0-6 |
|
уровень мощности тестового сигнала генератора | |
|
высокий уровень | |
|
на частотах < 3 ГГ ц на частотах > 3 ГГ ц |
+ 3 дБм 1 |
|
MS2024B, MS2025B, MS2034B, MS2035B |
0 дБм |
|
MS2026C, MS2028C, MS2036C, MS2038C |
- 3 дБм |
|
низкий уровень | |
|
на частотах < 6 ГГ ц |
- 25 дБм |
|
на частотах > 6 ГГ ц |
- 15 дБм |
|
динамический диапазон измерения коэффициента передачи, дБ | |
|
MS2024B, MS2025B, MS2034B, MS2035B | |
|
на частотах от 2 МГ ц до 4 ГГ ц |
100 |
|
на частотах от 4 до 6 ГГ ц MS2026C, MS2028C, MS2036C, MS2038C |
90 |
|
на частотах от 5 кГц до 2 МГ ц |
85 |
|
на частотах от 2 МГ ц до 3 ГГ ц |
100 |
|
на частотах от 3 до 6 ГГ ц |
90 |
|
на частотах от 6 до 20 ГГ ц |
85 |
|
полоса пропускания на промежуточной частоте |
от 10 Гц до 100 кГц |
|
максимальное количество точек отсчетов на дисплее |
4001 |
|
интервал времени на один отсчет, не более | |
|
MS2024B, MS2025B, MS2034B, MS2035B MS2026C, MS2028C, MS2036C, MS2038C |
850 мкс |
|
на частотах до 6 ГГц |
350 мкс |
|
на частотах от 6 до 20 ГГ ц |
650 мкс |
|
направленность измерительного моста, не менее | |
|
на частотах до 6 ГГц |
42 дБ |
|
на частотах от 6 до 15 ГГ ц |
36 дБ |
|
на частотах от 15 до 20 ГГ ц |
32 дБ |
|
пределы основной допускаемой погрешности измерений (температура 23 ± 5 °C, высокий уровень мощности) | |
|
относительная погрешность измерения КСВН в поверяемых точках | |
|
при КСВН = 1,4 на частотах до 6 ГГц |
от - 4 до + 5 % |
|
при КСВН = 1,4 на частотах от 6 до 18 ГГц |
от - 6 до + 7,5 % |
|
при КСВН = 2,0 на частотах до 6 ГГц |
от - 6 до + 7,5 % |
|
при КСВН = 2,0 на частотах от 6 до 18 ГГц |
от - 10 до + 13,5 % |
1. здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт
|
абсолютная погрешность измерения модуля коэффициента передачи от 0 до - 32 дБ на частотах до 6 ГГц на частотах от 6 до 18 ГГ ц |
± 0,3 дБ ± 0,5 дБ |
|
РЕЖИМ ИЗМЕРЕНИЯ ПАРАМЕТРОВ СПЕКТРА | |
|
диапазон частот MS2034B MS2035B MS2036C MS2038C |
от 100 кГц до 4 ГГц от 100 кГц до 6 ГГц от 9 кГц до 9 ГГц от 9 кГц до 20 ГГ ц |
|
разрешение по частоте |
1 Гц |
|
пределы допускаемой относительной погрешности частоты опорного генератора 60 при температуре от 0 до + 50 оС MS2034B, MS2035B MS2036C, MS2038C |
± Р10’6 ± 0,340’6 |
|
пределы допускаемого относительного дрейфа частоты опорного генератора 6А за 1 год MS2034B, MS2035B MS2036C, MS2038C |
± Р10’6 ± Р10’7 |
|
пределы допускаемой относительной погрешности измерения частоты | |
|
в стандартном исполнении |
± (5о + N-бД N - к-во лет с даты выпуска |
|
с опцией 0031 при подключенной антенне GPS с опцией 0031 в течение 3-х суток после отключения антенны GPS (только для MS2036C, MS2038C) |
± 5^10-8 ± 540’8 |
|
частота сигнала внешней синхронизации, МГ ц MS2034B, MS2035B MS2036C, MS2038C |
1; 5; 10; 13 1; 1,2288; 1,544; 2,048; 2,4576; 4,8; 4,9152; 5; 9,8304; 10; 13; 19,6608 |
|
полоса обзора |
0; от 10 Гц до Fmax, FMAX - максимальная частота прибора |
|
полоса пропускания | |
|
в основном режиме по уровню - 3 дБ, в последовательности 1-3-10 MS2034B, MS2035B MS2036C, MS2038C |
от 10 Гц до 3 МГц от 1 Гц до 10 МГц |
|
в режиме квазипикового детектора по уровню - 6 дБ |
200 Гц; 9 кГц; 120 кГц |
|
уровень фазовых шумов относительно уровня на центральной частоте 1 ГГ ц при отстройке на 10 кГ ц, не более |
- 100 дБ/Гц |
|
максимальный уровень измеряемой мощности MS2034B, MS2035B MS2036C, MS2038C |
+ 26 дБм + 30 дБм |
|
диапазон установки опорного уровня |
от - 120 до + 30 дБм |
|
диапазон ослабления входного аттенюатора (ступенями по 5 дБ) MS2034B, MS2035B MS2036C, MS2038C |
от 0 до 55 дБ от 0 до 65 дБ |
|
пределы основной допускаемой относительной погрешности измерения мощности от - 50 до 0 дБм при температуре 25 ± 5 оС на частотах от 100 кГц до 13 ГГ ц на частотах от 13 до 20 ГГ ц |
± 1,3 дБ ± 2,3 дБ |
|
дополнительная относительная погрешность измерения мощности в диапазоне температур от - 10 до + 50 оС, не более |
± 1 дБ |
|
усредненный уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, приведенный к полосе пропускания 1 Гц, не более, дБм | |
|
MS2034B, MS2035B | |
|
без предварительного усилителя | |
|
на частотах от 10 МГц до 2,4 ГГц |
- 141 |
|
на частотах от 2,4 до 4 ГГц |
- 137 |
|
на частотах от 4 до 5 ГГ ц |
- 134 |
|
на частотах от 5 до 6 ГГц |
- 126 |
|
с предварительным усилителем | |
|
на частотах от 10 МГц до 2,4 ГГц |
- 157 |
|
на частотах от 2,4 до 4 ГГц |
- 154 |
|
на частотах от 4 до 5 ГГ ц |
- 150 |
|
на частотах от 5 до 6 ГГц |
- 143 |
|
MS2036C, MS2038C | |
|
без предварительного усилителя | |
|
на частотах от 10 МГц до 4 ГГц |
- 141 |
|
на частотах от 4 до 9 ГГ ц |
- 134 |
|
на частотах от 9 до 13 ГГ ц |
- 129 |
|
на частотах от 13 до 20 ГГц |
- 123 |
|
с предварительным усилителем | |
|
на частотах от 10 МГц до 4 ГГц |
- 160 |
|
на частотах от 4 до 9 ГГ ц |
- 156 |
|
на частотах от 9 до 13 ГГ ц |
- 152 |
|
на частотах от 13 до 20 ГГ ц |
- 145 |
|
уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более, дБм | |
|
MS2034B, MS2035B |
- 90 |
|
MS2036C, MS2038C | |
|
без предварительного усилителя | |
|
на частотах до 13 ГГц |
- 90 |
|
на частотах от 13 до 20 ГГц |
-85 |
|
с предварительным усилителем |
- 100 |
|
уровень негармонических помех, связанных с входом, | |
|
относительно уровня на несущей частоте (уровень на входе - 30 дБм, ослабление входного аттенюатора 0 дБ, полоса обзора < 1,7 ГГц), не более, дБ |
- 60 |
|
уровень гармонических искажений второго порядка на | |
|
частоте 50 МГц относительно уровня на несущей частоте, не более, дБ | |
|
MS2034B, MS2035B |
- 56 |
|
MS2036C, MS2038C |
- 54 |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
|
тип высокочастотных соединителей | |
|
“Port 1”, “Port 2” |
N(f), 50 Ом |
|
опция 0011 для MS2028C, MS2038C |
K(f) (2,92 мм), 50 Ом |
|
“RF In” (анализатор спектра) |
N(f), 50 Ом |
|
разрешение дисплея, пиксель |
800 х 600 |
|
время непрерывной работы от аккумулятора, не менее | |
|
MS2024B, MS2025B, MS2034B, MS2035B |
2,5 часа |
|
MS2026C, MS2028C, MS2036C, MS2038C |
3 часа |
|
габаритные размеры, мм | |
|
MS2024B, MS2025B, MS2034B, MS2035B |
273 х 199 х 91 |
|
MS2026C, MS2028C |
315 х 211 х 78 |
|
MS2036C, MS2038C |
315 х 211 х 97 |
|
масса, не более, кг | |
|
MS2024B, MS2025B, MS2034B, MS2035B |
3,5 |
|
MS2026C, MS2028C |
4,5 |
|
MS2036C, MS2038C |
4,8 |
|
рабочие условия применения | |
|
температура окружающей среды |
от - 10 до + 50 °C |
|
относительная влажность воздуха, не более |
85 % |
|
предельная высота над уровнем моря |
4600 м |
|
условия транспортирования и хранения | |
|
температура окружающей среды |
от - 51 до + 71 °C |
|
предельная высота над уровнем моря |
4600 м |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность (при использовании сетевого адаптера 40-168-R, |
по ГОСТ Р 51350-99 |
|
входящего в комплект поставки) |
(МЭК 61010-1:90) |
