0008

предварительный усилитель

0019

прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу)

0021

двухпортовое измерение коэффициентов передачи

0025

анализатор интерференции (внешняя антенна по отдельному заказу)

0027

сканирующий приемник (внешняя антенна по отдельному заказу)

0029

измеритель мощности

0031

приемник навигационной системы GPS (внешняя антенна по отдельному заказу)

0509

демодулятор АМ, ЧМ, ФМ

наименование и обозначение

кол-во

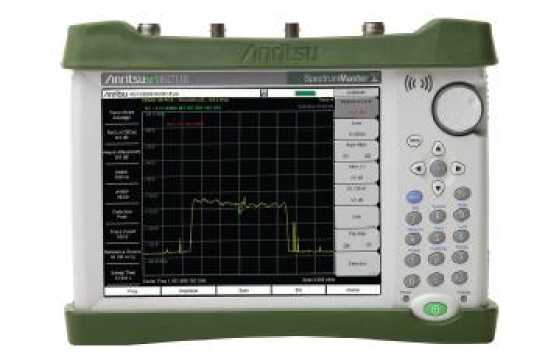

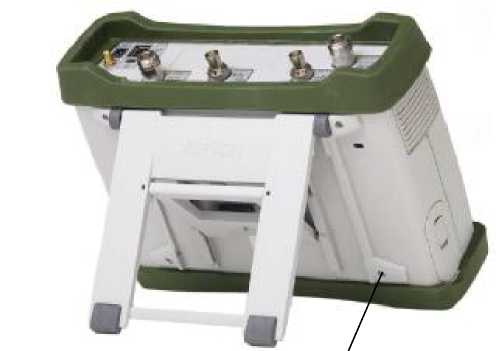

Анализатор спектра портативный MS2711E

1 шт.

Опции

по заказу

Мягкий чехол-сумка 2000-1654-R

1 шт.

Аккумулятор Li-Ion 6,6 А-ч 633-44

1 шт.

Адаптер для сети переменного тока 40-168-R

1 шт.

Адаптер для автомобильного прикуривателя 806-141-R

1 шт.

Кабель USB мини 3-2000-1498

1 шт.

Компакт-диск с программным обеспечением Master Software Tools 2300-498

1 шт.

MS2711E Technical Data Sheet 11410-00597

1 шт.

Spectrum Master MS2711E User Guide 10580-00328

1 шт.

Принадлежности

по заказу

Руководство пользователя на русском языке 10580-00328R

1 шт.

Методика поверки МП РТ 1717-2012

1 шт.

диапазон частот

от 9 кГц до 3 ГГц

разрешение по частоте

1 Гц

пределы допускаемой относительной погрешности частоты опорного генератора 6₀ при температуре от 0 до + 50 ^оС ¹

± 1,5-10^-6

пределы допускаемого относительного дрейфа частоты опорного генератора 6_А за 1 год

± Г10^-6

пределы допускаемой относительной погрешности измерения частоты

в стандартном исполнении

± (6₀ + N-5a), N - к-во лет с даты выпуска (подстройки)

с опцией 0031 при подключенной антенне GPS, через

3 минуты после нахождения спутников

± 5^10^-8

полоса обзора

0; от 10 Гц до 3 ГГц

полоса пропускания

по уровню - 3 дБ в последовательности 1 -3

от 100 Гц до 3 МГц

в режиме квазипикового детектора по уровню - 6 дБ

200 Гц; 9 кГц; 120 кГц

уровень фазовых шумов относительно уровня на центральной частоте 1 ГГц при отстройке на 10 кГц, не более

- 90 дБ/Гц

максимальный уровень измеряемой мощности

+ 26 дБм ²

диапазон установки опорного уровня

от - 120 до + 30 дБм

диапазон ослабления входного аттенюатора (ступенями по 5 дБ)

от 0 до 55 дБ

усредненный уровень собственных шумов при полосе пропускания 100 Гц и ослаблении входного аттенюатора 0 дБ, не более

без предварительного усилителя (опорный уровень - 20 дБм) на частотах от 10 МГц до 2,4 ГГц на частотах от 2,4 до 3 ГГц

• - 121 дБм

• - 117 дБм

с предварительным усилителем (опорный уровень - 50 дБм) на частотах от 10 МГц до 2,4 ГГц на частотах от 2,4 до 3 ГГц

• - 137 дБм

• - 134 дБм

пределы допускаемой относительной погрешности измерения мощности от - 50 до 0 дБм (без предварительного усилителя) на частотах от 100 кГц до 3 ГГц ³

± 1,25 дБ

уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более

- 90 дБм

уровень негармонических помех, связанных с входом, относительно уровня на несущей частоте

(полоса обзора < 1,7 ГГц), не более ^4,5,6

- 75 дБм

уровень гармонических искажений второго порядка на частоте 50 МГц относительно уровня на несущей частоте, не более ^4,6

- 56 дБ

ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ (опция 0008)

диапазон частот

от 100 кГц до 3 ГГц

коэффициент усиления (типовое значение)

17 дБ

ИЗМЕРИТЕЛЬ КОЭФФИЦИЕНТОВ ПЕРЕДАЧИ

(опция 0021)

диапазон частот

от 2 МГц до 3 ГГц

уровень мощности тестового сигнала генератора

высокий уровень низкий уровень

0 дБм

- 30 дБм

динамический диапазон измерения коэффициента передачи

80 дБ

ШИРОКОПОЛОСНЫЙ ИЗМЕРИТЕЛЬ мощносл

"И (опция 0029)

диапазон частот

от 10 МГц до 3 ГГц

полоса обзора

от 1 кГц до 100 МГц

диапазон измерения мощности

от - 120 до + 26 дБм

пределы допускаемой относительной погрешности измерения мощности от - 50 до 0 дБм

как в режиме анализатора спектра

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип высокочастотных соединителей “RF In”, “RF Out”

N(f), 50 Ом

разрешение дисплея, пиксель

800 х 600

типовое время непрерывной работы от аккумулятора

3 часа

габаритные размеры, мм

273 х 199 х 91

масса, не более

3,45 кг

рабочие условия применения

температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря

группа 4 ГОСТ 22261-94

от - 10 до + 55 °C

95 % при + 40 °C

4600 м

условия транспортирования и хранения температура окружающей среды предельная высота над уровнем моря

от - 40 до + 71 °C

4600 м

электромагнитная совместимость

но ГОСТ Р 51522-99

безопасность

но ГОСТ Р 52319-2005
