0002

отображение результатов во временной области (включает опцию 0501)

0005

измеритель мощности (детекторная головка по отдельному заказу)

0007

безопасная работа с данными

0010

встроенный источник постоянного напряжения

0015

векторный вольтметр

0019

прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB по отдельному заказу)

0025

анализатор интерференции (внешняя антенна по отдельному заказу) - для MS2037C

0027

сканер каналов (внешняя антенна по отдельному заказу) - для MS2037C

0031

приемник навигационной системы GPS

0077

измерение дифференциального коэффициента отражения S_D1D1

0501

определение расстояния до места повреждения в тракте (включено для опции 002)

0509

измерение параметров модуляции АМ, ЧМ, ФМ - для MS2037C

наименование и обозначение

кол-во

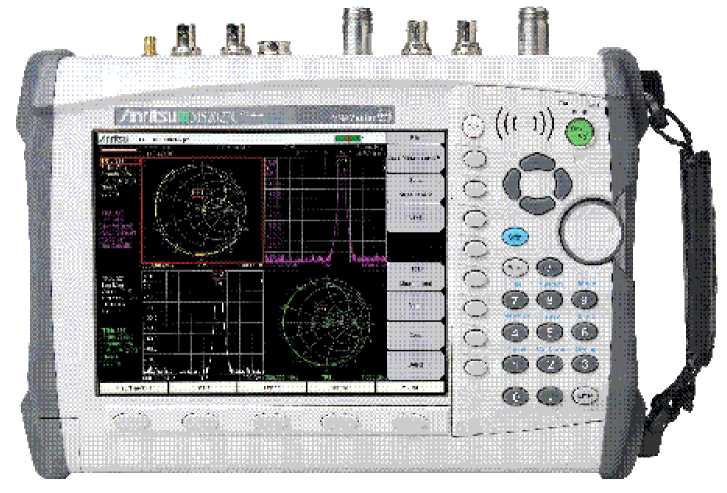

анализатор параметров радиотехнических трактов и сигналов портативный MS2027C/ MS2037C

1 шт.

мягкий чехол-сумка 200-1685R для MS2027C, 200-1686R для MS2037C

1 шт.

адаптер для сети переменного тока 40-187-R

1 шт.

адаптер для автомобильного прикуривателя 806-141-R

1 шт.

батарея Li-Ion 633-75

1 шт.

кабель Ethernet 2000-1371-R

1 шт.

кабель USB мини 3-2000-1498

1 шт.

компакт-диск с программным продуктом Master Software Tools 2300-498

1 шт.

компакт-диск с документацией по портативным приборам 10920-00060

1 шт.

опции и дополнительные аксессуары

по заказу

VNA Master User's Guide 10580-00305

1 шт.

руководство пользователя на русском языке 10580-00305R

1 шт.

методика поверки МП РТ 1908-2013

1 шт.

РЕЖИМ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ И ПЕРЕДАЧИ

диапазон частот

от 5 кГц до 15 ГГц

разрешение по частоте

на частотах до 375 МГц

на частотах от 375 МГц до 6 ГГц

на частотах от 6 до 15 ГГц

1 Гц

10 Гц

100 Гц

пределы допускаемой основной погрешности частоты генератора при температуре 23 ± 5 °C

± 1,510’⁶

пределы допускаемой дополнительной погрешности частоты генератора в рабочем диапазоне температур

не нормируются

уровень мощности тестового сигнала генератора

высокий уровень

на частотах < 3 ГГц

на частотах > 3 ГГц

+ 3 дБм ¹

- 3 дБм

низкий уровень

на частотах < 6 ГГц

на частотах > 6 ГГц

• - 25 дБм

• - 15 дБм

полоса пропускания на промежуточной частоте

от 10 Гц до 100 кГц

динамический диапазон измерения коэффициента передачи (высокий уровень тестового сигнала, полоса пропускания на промежуточной частоте 10 Гц)

на частотах от 5 кГц до 2 МГц на частотах от 2 МГц до 3 ГГц на частотах от 3 до 6 ГГц на частотах от 6 до 15 ГГц

85 дБ

100 дБ

90 дБ

85 дБ

максимальное количество точек отсчетов на дисплее

4001

направленность измерительного моста, не менее на частотах до 6 ГГц на частотах от 6 до 15 ГГц

42 дБ

36 дБ

пределы допускаемой погрешности измерения КСВН

при КСВН = 1,4 на частотах до 6 ГГц

при КСВН = 1,4 на частотах от 6 до 15 ГГц при КСВН = 2,0 на частотах до 6 ГГц

при КСВН = 2,0 на частотах от 6 до 15 ГГц

от - 4 до + 5 % от - 6 до + 7,5 % от - 6 до + 7,5 % от - 10 до + 13,5 %

пределы допускаемой погрешности измерения модуля коэффициента передачи от 0 до - 32 дБ

на частотах до 6 ГГц

± 0,3 дБ

на частотах от 6 до 15 ГГц

± 0,5 дБ

РЕЖИМ ИЗМЕРЕНИЯ ПАРАМЕТРОВ СПЕКТРА (модель MS2037C)

диапазон частот

от 9 кГц до 15 ГГц

разрешение по частоте

1 Гц

пределы допускаемой погрешности частоты опорного генератора 5₀ при температуре от 0 до + 50 ^оС

± 0,340’⁶

пределы допускаемого дрейфа частоты опорного генератора 5д за 1 год

± Г10’⁷

пределы допускаемой погрешности измерения частоты

в стандартном исполнении при температуре от 0 до + 50 ^оС

± (5о + N-5a),

N - количество лет с даты выпуска или подстройки

с опцией 0031 при подключенной антенне GPS

с опцией 0031 при температуре от 0 до + 50 ^оС в течение 3-х суток после отключения антенны GPS

± 2 ₅ |()’^х

± 540’⁸

частота сигнала внешней синхронизации, МГц

1; 1,2288; 1,544; 2,048; 2,4576;

4,8; 4,9152; 5; 9,8304; 10; 13;

19,6608

полоса обзора

0; от 10 Гц до 15 ГГц

полоса пропускания

в основном режиме по уровню 3 дБ с шагом 1-3-10

от 1 Гц до К) МГц

в режиме квазипикового детектора по уровню 6 дБ

200 Гц; 9 кГц; 120 кГц

уровень фазовых шумов на центральной частоте 1 ГГц при отстройке 10 кГц, не более

- 100 дБн/Гц ²

максимальный уровень измеряемой мощности

+ 30 дБм

диапазон установки опорного уровня

от - 120 до + 30 дБм

диапазон ослабления входного аттенюатора (ступенями по 5 дБ)

от 0 до 65 дБ

пределы основной допускаемой погрешности измерения мощности от - 50 до 0 дБм при температуре (25 ± 5) ^оС, режим “Performance Sweep Mode”

на частотах от 100 кГц до 13 ГГц на частотах от 13 до 15 ГГц

± 1,3 дБ

± 2,3 дБ

пределы дополнительной погрешности измерения мощности в рабочем диапазоне температур

± 1 дБ

усредненный уровень собственных шумов

(ослабление аттенюатора 0 дБ, полоса пропускания 1 Гц, режим “Performance Sweep Mode”), не более, дБм

без предварительного усилителя

на частотах от 10 МГц до 4 ГГц на частотах от 4 до 9 ГГц на частотах от 9 до 13 ГГц на частотах от 13 до 15 ГГц

• - 141

• - 134

• - 129

• - 123

с предварительным усилителем

на частотах от 10 МГц до 4 ГГц на частотах от 4 до 9 ГГц на частотах от 9 до 13 ГГц

- 160

• - 156

• - 152

на частотах от 13 до 15 ГГц

- 145

уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более, дБм

без предварительного усилителя

на частотах до 13 ГГц на частотах от 13 до 15 ГГц

-90

- 85

с предварительным усилителем

- 100

уровень негармонических помех, связанных с входом (уровень на входе - 30 дБм, ослабление аттенюатора 0 дБ, полоса обзора < 1,7 ГГц), не более

- 60 дБн

уровень гармонических искажений второго порядка на частоте 50 МГц, типовое значение, не более

- 54 дБн

ОБЩИЕ ХАРАКТЕРИСТИКИ

время непрерывной работы от аккумулятора, не менее

3 часа

габаритные размеры, мм

MS2027C

MS2037C

315 х 211 х 78

315 х 211 х 97

масса, не более

MS2027C

MS2037C

4,5 кг

4,8 кг

рабочие условия применения

температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря

от - 10 до + 50 °C

85 %

4600 м

условия транспортирования и хранения температура окружающей среды предельная высота над уровнем моря

от - 51 до + 71 °C

4600 м

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность (при использовании сетевого адаптера 40-168-R)

по ГОСТ Р 52319-2005
