Номер по Госреестру СИ: 44215-10
44215-10 Приборы для измерения коэффициентов отражения и передачи портативные
(MS2026B, MS2028B)
Назначение средства измерений:
Приборы для измерения коэффициентов отражения и передачи портативные MS2026B, MS2028B (далее - приборы) предназначены для измерения комплексных коэффициентов отражения и передачи в коаксиальных радиотехнических трактах.
Применяются в процессах разработки, монтажа и эксплуатации радиотехнической аппаратуры и телекоммуникационных систем.
Внешний вид.
Приборы для измерения коэффициентов отражения и передачи портативные
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на корпус прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
“Anritsu Company”, СШААдрес изготовителя: 490 Jarvis Drive, Morgan Hill, CA 95037, USA
Региональный менеджер “Anritsu ЕМЕА Limited”
Принцип действия приборов основан на сравнении амплитуды и фазы сигнала, поступающего на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется высокостабильным генератором на фиксированной частоте или в выбранной полосе частот с непрерывной либо однократной разверткой.
Приборы имеют два идентичных порта. При однопортовом подключении, помимо комплексных коэффициентов отражения Sn и S22, приборы позволяют измерять также прямые потери при установке на выход исследуемого устройства короткозамыкателя. При двухпортовом подключении может быть выполнено одновременное измерение всех комплексных коэффициентов отражения и передачи Sn, S22, S21, S12, либо измерение отдельно выбранных параметров. Представление комплексных параметров производится в полярных (действительная и мнимая части) либо декартовых (модуль и фаза) координатах. В приборах реализованы функции отображения полного сопротивления на диаграмме Смита, а также группового времени задержки.
Приборы могут быть оснащены опцией для представления параметров во временной области и определения расстояний до мест неоднородности в кабелях, опцией встроенного источника напряжения смещения для измерения параметров радиочастотных усилителей, а также опциями векторного вольтметра, измерителей мощности и приемника GPS.
Результаты измерений отображаются на цветном мультиформатном дисплее. Управление режимами работы и обработка измерительной информации производится внутренним процессором. В комплект поставки входит компакт-диск с фирменным программным обеспечением “Master Software Tools”, которое расширяет возможности обработки и анализа измерительной информации. Программное обеспечение выполняет математические функции и на метрологические характеристики прибора не влияет.
Приборы имеют интерфейсы Ethernet для подключения к локальной сети и USB для присоединения компьютера и периферийных устройств.
Приборы выполнены в прочном корпусе и снабжены чехлом-сумкой для переноски.
В полевых условиях возможна работа от автомобильного прикуривателя или от аккумулятора, устанавливаемого в корпус прибора.

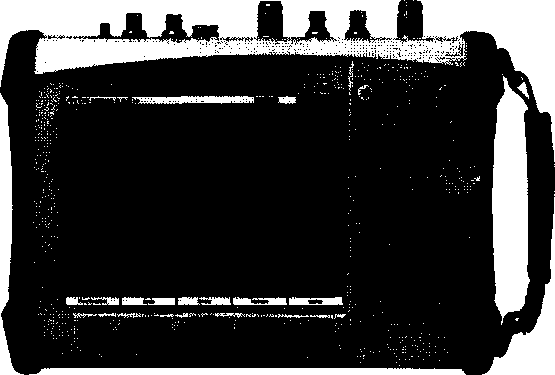

Внешний вид приборов показан на рисунке ниже.
Приборы выпускаются в базовой конфигурации и с набором следующих опций, которые могут быть установлены на заводе при заказе:
0002 |
Отображение результатов во временной области (быстрое преобразование Фурье) и определение расстояния до места повреждения кабеля |
0005 |
Измеритель мощности (детекторная головка поставляется по отдельному заказу) |
0007 |
Секретный ключ для защиты измерительной информации |
0010 |
Встроенный источник постоянного напряжения с тройником |
ООП |
Портовые соединители тип К вместо базового типа N (только для MS2028B) |
0015 |
Векторный вольтметр |
0019 |
Прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу) |
0031 |
Приемник навигационной системы GPS (внешняя антенна поставляется отдельно) |
0077 |
Измерение дифференциального коэффициента отражения Sdidi |
По техническим требованиям приборы соответствуют ГОСТ 22261-94, по рабочим условиям применения приборы соответствуют группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур (- 10 ... + 55) °C и диапазоном предельных температур транспортирования и хранения (-51 ... + 71) °C.
Прибор MS2026B, MS2028B |
по заказу |
Калибровочный модуль OSLN50 |
по заказу |
Чехол-сумка 65729 |
1 шт. |
Аккумулятор 633-44 |
1 шт. |
Адаптер для сети переменного тока 40-168-R |
1 шт. |
Адаптер для автомобильного прикуривателя 806-141-R |
1 шт. |
Компакт-диск с программным обеспечением “Master Software Tools” и документацией 2300-398 |
1 шт. |
Кабель USB A to mini В 3-2000-1498 |
1 шт. |
Кабель Ethernet 2000-1371-R |
1 шт. |
Кабель Ethernet Crossover 3-806-152 |
1 шт. |
Накопительное USB-устройство 2000-1520-R |
1 шт. |
Дополнительные принадлежности |
по заказу |
Опции |
по заказу |
Руководство пользователя на русском языке |
1 шт. |
Методика поверки МП РТ 1453-2010 |
1 шт. |
Наименование характеристики |
Значение характеристики |
1 |
2 |
Диапазон частот MS2026B MS2028B |
5 кГц ... 6 ГГц 5 кГц ... 20ГТц |
Разрешение по частоте |
1 кГц |
Пределы основной допускаемой относительной погрешности частоты генератора при температуре (23 ± 5) °C |
± 1.5 10"6 |
Уровень мощности тестового сигнала генератора, типовые значения | |
высокий уровень на частотах 5 кГц ... 3 ГГц на частотах 3 ... 20 ГГц |
+ 3 дБм1 - 3 дБм |
низкий уровень на частотах 5 кГц ... 6 ГГц на частотах 6 ... 20 ГГц |
-25 дБм - 15 дБм |
Динамический диапазон 2 на частотах 5 кГц ... 3 ГГц на частотах 3 ... 6 ГГц на частотах 6 ... 20 ГГц |
80 дБ 75 дБ 65 дБ |
Полоса пропускания на промежуточной частоте (дискретно 1-3-10) |
10 Гц... 100 кГц |
Количество точек отсчетов на дисплее (по выбору) |
2 ...4001 |
Интервал времени на один отсчет, типовое значение 3, не более на частотах 5 кГц ... 6 ГГц на частотах 6 ... 20 ГГц |
525 мкс 750 мкс |
Д иапазон / разрешение отображаемых на дисплее параметров | |
модуль коэффициентов отражения и передачи |
±200 дБ/0.01 дБ |
фаза коэффициентов отражения и передачи |
±450°/0.01° |
КСВН |
(1 ... 91)/0.01 |
действительная и мнимая части коэффициентов отражения и передачи |
± 1300/0.001 |
групповое время задержки |
± 1300 нс / 0.001 нс |
относительное комплексное сопротивление на диаграмме Смита |
1 / 0.001 |
прямые потери при однопортовом подключении |
-360 ... +40 дБ/0.01 дБ |
Направленность измерительного моста (справочное значение), не менее на частотах 5 кГц ... 5 ГТц на частотах 5 ... 15 ГГц на частотах 15 ... 18 ГТц |
42 дБ 36 дБ 32 дБ |
Пределы основной допускаемой погрешности измерений в поверяемых точках (температура 23 ± 5 °C, калибровочный набор OSLN50, высокий уровень мощности) | |
относительная погрешность измерения КСВН при КСВН = 1.4 на частотах 5 кГц ... 6 ГГц при КСВН = 1.4 на частотах 6 ... 18 ГТц при КСВН = 2.0 на частотах 5 кГц ... 6 ГТц при КСВН = 2.0 на частотах 6 ... 18 ГТц |
(-4 ... + 5)% (-9...+ 12)% (-6...+ 7.5)% (-13 ... + 18)% |
-
1. здесь и далее дБм обозначает дБ относительно 1 мВт
-
2. динамический диапазон определяется как разность между высоким уровнем мощности генератора и уровнем собственных шумов
-
3. полоса пропускания на промежуточной частоте 100 кГц, 1001 точек отсчета, полный экран
1 |
2 | |
абсолютная погрешность измерения модуля коэффициента передачи | ||
при S21 |
, S12 =-20 дБ на частотах 5 кГц ... 6 ГГц |
± 0.5 дБ |
при S21 |
, S12 =-20 дБ на частотах 6 ... 18 ГГц |
± 0.8 дБ |
при S21 |
, S12 =-50 дБ на частотах 5 кГц ... 6 ГГц |
± 0.8 дБ |
при S21 |
, S12 =-50 дБ на частотах 6 ... 18 ГГц |
±2.5 дБ |

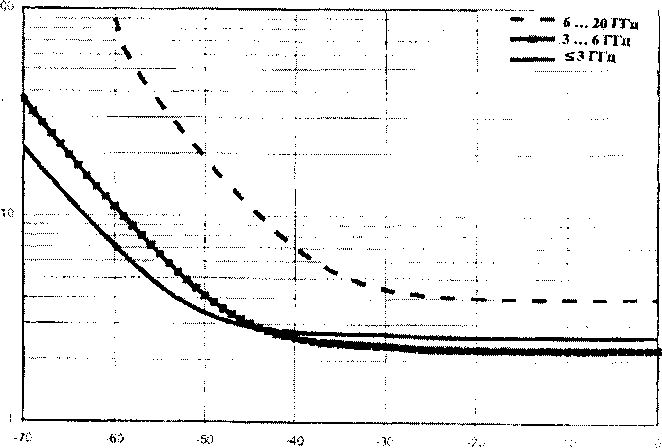

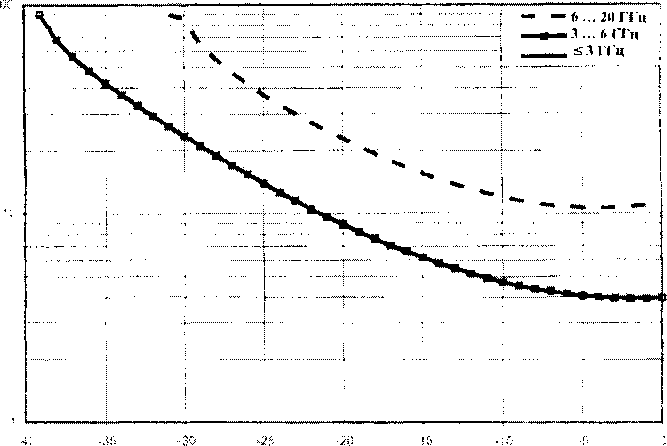

Справочные значения пределов основной абсолютной погрешности измерения модуля Дм и фазы Аф
1 2
ISn |,дБ
|S211 ,дБ
Вход внешней синхронизации частота сигнала уровень сигнала |
10 МГц (0 ... + 10) дБм |
Типы соединителей | |
порт 1 и порт 2 | |
стандартное исполнение |
N(f) |
опция 0011 для MS2028B |
K(f) |
вход внешней синхронизации |
BNC(f) |
вход для внешнего триггера |
BNC(f) |
вход приемника GPS (опция 0031) |
SMA(f) |
1 |
2 |
Питание прибора через адаптер от сети переменного тока частота сети напряжение сети от автомобильного прикуривателя и от аккумулятора напряжение питания |
(47... 63)Гц (110...240) В (12... 15) В |
Время непрерывной работы от аккумулятора, не менее |
2 часа |
Потребляемая мощность, не более |
55 ВА |
Габаритные размеры, не более высота ширина толщина |
211 мм 315 мм 78 мм |
Масса, не более |
4.5 кг |
Рабочие условия применения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря |
(-10 ... + 55) °C 85% 4600 м |
Условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря |
(-51 ... + 71)°С 95% 4600 м |
