Обозначение

Наименование

0709

диапазон частот от 9 кГц до 9 ГГц

0714

диапазон частот от 9 кГц до 14 ГГц

0720

диапазон частот от 9 кГц до 20 ГГц

0726

диапазон частот от 9 кГц до 26,5 ГГц

0732

диапазон частот от 9 кГц до 32 ГГц

0743

диапазон частот от 9 кГц до 43,5 ГГц

0031

синхронизация по сигналу системы GNSS (антенна по отдельному заказу)

0089

выход сигнала промежуточной частоты с нулевой полосой обзора

0090

ждущая развертка

0103

расширение полосы частот в реальном времени с 20 МГц до 50 МГц

0104

расширение полосы частот в реальном времени с 20 МГц до 100 МГц

0199

анализ спектра в реальном времени

0888

анализ сигналов в системах 5G NR (требуется опция 0031)

Наименование и обозначение

Кол-во

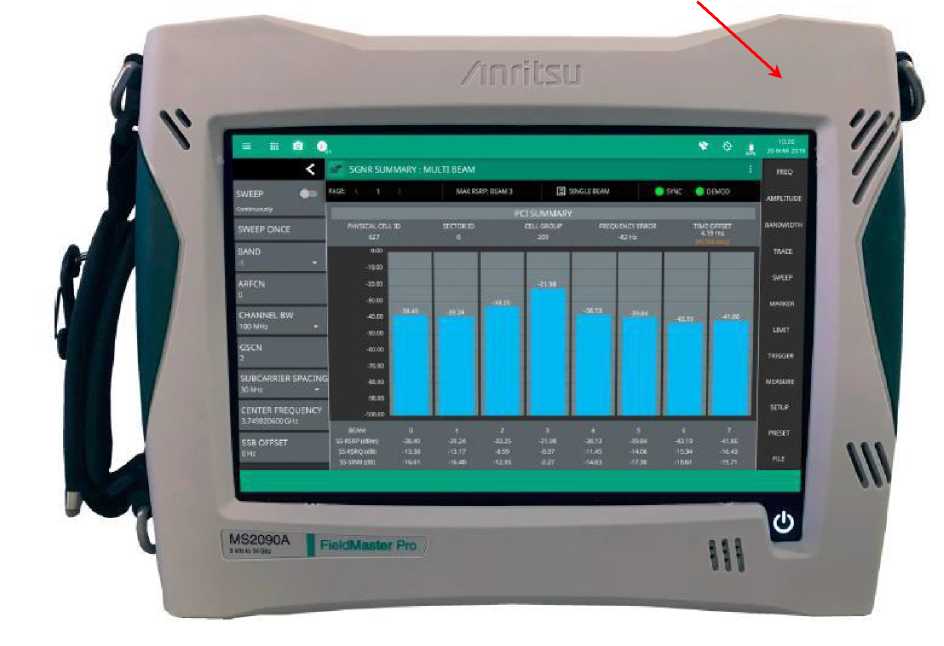

Анализатор спектра портативный MS2090A с частотной опцией по заказу

1 шт.

Li-Ion аккумуляторная батарея 633-75

1 шт.

Сетевой адаптер 40-204-R

1 шт.

Адаптер SMB(m)-BNC(f) 2000-1938-R

3 шт.

Кабель BNC(m)-SMB(m) 806-366-R

1 шт.

Кабель Ethernet 2000-1371-R

1 шт.

Кабель USB 3.0 Type-A to Type-C, 2000-1859-R

1 шт.

Стилус 2000-1931-R

1 шт.

Наплечный ремень 3-2000-1928

1 шт.

Опции и принадлежности

по заказу

Руководство по эксплуатации 10580-00444A RUS

1 шт.

Методика поверки MS2090A/Mn-2019

1 шт.

Наименование характеристики

Значение

1

2

Диапазон частот опция 0709 опция 0714

от 9 кГц до 9 ГГц от 9 кГц до 14 ГГц

опция 0720

от 9 кГцдо 20 ГГц

опция 0726

от 9 кГцдо 26,5 ГГц

опция 0732

от 9 кГцдо 32 ГГц

опция 0743

от 9 кГцдо 43,5 ГГц

Разрешение по частоте, Гц

1

Полоса частот анализа в реальном времени, МГц

стандартное исполнение

20

опция 0103

50

опция 0104

100

Частота опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 5₀ в диапазоне температур от 0 до 50 ^оС при выпуске из производства или после подстройки

±3М0^-7

Пределы относительного временного дрейфа частоты опорного генератора 5_А за 10 лет

±1М0^-6

Пределы допускаемой относительной погрешности измерения частоты

стандартное исполнение (N - к-во лет со дня подстройки) с опцией 003 1 при подключенной антенне

с опцией 0031 в течение суток после отключения антенны

±(50 + 0,1 ^5_а), ±2,5-10'⁸

±5 10'⁸

Параметры сигнала внешней синхронизации

номинальное значение частоты, МГц

10

уровень мощности, дБм²⁾

от 0 до +10

Полоса обзора, Гц

0; от 10 до верхней частоты диапазона

Полоса пропускания

от 1 Гц до 10 МГц

Уровень фазовых шумов на частоте 1 ГГц, нормализованный к полосе пропускания 1 Гц, дБн, не более³⁾

при отстройке на 10 кГц

-102

при отстройке на 100 кГц

-106

при отстройке на 1 МГц

-111

при отстройке на 10 МГц

-123

Диапазон установки опорного уровня, дБм

от -150 до +30

Диапазон ослабления входного аттенюатора (ступенями по 5 дБ), дБ

от 0 до 65

• 1) от 0 Гц до 9 кГц с ненормированными параметрами погрешностей

• 2) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт

• 3) здесь и далее дБн обозначает уровень мощности в дБ относительно уровня мощности сигнала на центральной (несущей) частоте

1

2

Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, дБм, не более

предварительный усилитель отключен¹ ’

на частотах от 10 МГц до 4 ГГц включ.

-145

на частотах св. 4 до 9 ГГц включ.

-142

на частотах св. 9 до 14 ГГц включ.

-136

на частотах св. 14 до 20 ГГц включ.

-138

на частотах св. 20 ГГц.

-135

предварительный усилитель включен

на частотах от 10 МГц до 4 ГГц включ.

-161

на частотах св. 4 до 9 ГГц включ.

-159

на частотах св. 9 до 20 ГГц включ.

-156

на частотах св. 20 до 32 ГГц включ.

-154

на частотах св. 32 ГГц

-152

Пределы допускаемой относительной погрешности измерения мощности от -50 до -10 дБм при температуре (25 ±5) °C, дБ³⁾

на частотах от 9 кГц до 20 ГГц включ.

±1,3 ⁴⁾

на частотах св. 20 ГГц до 40 ГГц включ.

; 1.8 ^s

Уровень интермодуляционных искажений 3-го порядка, дБн, не более ⁶⁾

-68

Уровень гармонических искажений 2-го порядка на частоте 50 МГц, дБн, не более ^7,8)

-54

Уровень случайных помех, не связанных с входом, дБм, не более ^8,9)

предварительный усилитель отключен

на частотах до 14 ГГц включ.

-90

на частотах св. 14 до 20 ГГц включ.

-85

на частотах св. 20 ГГц

-80

предварительный усилитель включен

на частотах до 32 ГГц включ.

-100

на частотах св. 32 ГГц

-95

Уровень негармонических помех, связанных с входом, дБн, не более ^8,9)

-60

• 1) опорный уровень минус 20 дБм

• 2) опорный уровень минус 50 дБм

• 3) полоса пропускания 1 кГц

• 4) для опции 0720 погрешность на частотах свыше 18 ГГц не нормируется

• 5) для опции 0743 погрешность на частотах свыше 40 ГГц не нормируется

• 6) два сигнала с уровнем минус 20 дБм и разностью частот 2 МГц, ослабление входного аттенюатора 0 дБ

• 7) уровень входного сигнала минус 30 дБм, ослабление входного аттенюатора 0 дБ

• 8) типовое справочное значение

• 9) ослабление входного аттенюатора 0 дБ

Наименование характеристики

Значение

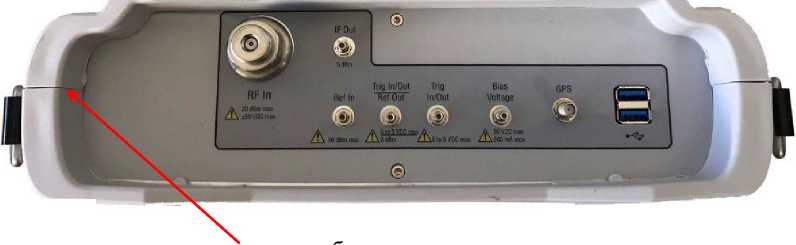

Тип высокочастотного входного соединителя

опции 0709, 0714, 0720

N(f)

опции 0726, 0732, 0743

K(m) усиленный

Время непрерывной работы от аккумулятора, час, не менее

2

Габаритные размеры (ширина ^х высота ^х толщина), мм

314x235x95

Масса, кг, не более

опции 0709, 0714, 0720

5,06

опции 0726, 0732, 0743

5,40

Рабочий диапазон температур, °C

от -10 до +55
