Номер по Госреестру СИ: 58546-14
58546-14 Анализаторы цепей векторные, блоки расширения портов
(MS4642B, MS4644B, MS4645B, MS4647B (анализаторы), MN4694С, MN4697С (блоки))
Назначение средства измерений:
Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694C, MN4697C (анализаторы) предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) однопортовых, двухпортовых и четырехпортовых устройств в коаксиальных трактах с соединителями типов 2,92 мм и 1,85 мм.
Внешний вид.
Анализаторы цепей векторные, блоки расширения портов
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные, блоки расширения портов
Рисунок № 2
Внешний вид.
Анализаторы цепей векторные, блоки расширения портов
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, является целостным и выполняет функции управления параметрами отображения и обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - уровень A. Идентификационные данные программного обеспечения приведены в таблице 2
Таблица 2 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления идентификатора программного обеспечения |
Установочные файлы программного обеспечения анализатора MS464xB |
VectorStar.msi |
Версия 2.0.1 и выше |
97855ea283fc2c b3ab6a21bc0c02 d7a6 |
MD5 |
VectorStar_100k.msi |
593814bbb6e56 4c370a2da2b0b 5bc139 |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели анализатора методом шелкографии (справа, снизу).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в документе:
«Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694C, MN4697C. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным MS4642B, MS4644B, MS4645B, MS4647B, блокам расширения портов MN4694C, MN4697C
-
1. ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
-
2. ГОСТ 22261-94. «Средства измерения электрических и магнитных величин. Общие технические условия».
-
3. «Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694C, MN4697C. Руководство по эксплуатации».
Поверка
Поверкаосуществляется по документу МП 58546-14 «Анализаторы цепей векторные MS4642B,
MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694C, MN4697C. Методика поверки», утвержденному ГЦИ СИ ФГУП «СНИИМ» 23.07.2014 г.
Основные средства поверки:
-
1. Частотомер электронно-счетный Ч3-66, диапазон частот от 70 кГц до 37,5 ГГц.
-
2. Стандарт частоты рубидиевый Stanford Research Systems FS 725, годовой дрейф частоты
10 МГц не более ± 1 •IO-10.
-
3. Переносчик частоты Ч5-13, диапазон частот от 37,5 ГГц до 70 ГГц.
-
4. Ваттметр с блоком измерительным R&S NRP и преобразователями измерительными NRP-Z55, NRP-Z57,
диапазон частот от 70 кГц до 70 ГГц;
диапазон измерений мощности СВЧ от - 25 до + 20 дБм; пределы относительной погрешности измерений мощности ± 0,5 дБ.
-
5. Наборы мер коэффициента передачи (КП) и коэффициента отражения (КО) из состава Государственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:
Anritsu 3668-1 Verification Kit для моделей MS4642B и MS4644B, диапазон частот от 70 кГц до 40 ГГц;
пределы допускаемой погрешности определения действительных значений
-
- для отрезков коаксиального волновода 25 Ом, 50 Ом:
модуля КП ± (0,05 ... 0,1) дБ; фазы КП: ± (0,5 ... 1,0) °; модуля КО ± (0,005 ... 0,01);
-
- для аттенюатора 20 дБ:
модуля КП: ± (0,05 . 0,1) дБ; фазы КП: ±(0,5 . 1,0) °; модуля КО: ± (0,005 . 0,01); для аттенюатора 50 дБ:
модуля КП: ± (0,08 . 0,15) дБ; фазы КП: ±(0,5 . 1,5) °; модуля КО: ± (0,005 . 0,01).
Anritsu 3669B-1 Verification Kit для моделей MS4645B и MS4647B, диапазон частот от 70 кГц до 65 ГГц;
пределы допускаемой погрешности определения действительных значений
-
- для отрезков коаксиального волновода 25 Ом, 50 Ом:
модуля КП ± (0,05 . 0,1) дБ; фазы КП: ± (0,5 . 1,0) °; модуля КО ± (0,005 . 0,01);
-
- для аттенюатора 20 дБ:
модуля КП: ± (0,05 . 0,1) дБ; фазы КП: ± (0,5 . 1,5) °; модуля КО: ± (0,005 . 0,015); для аттенюатора 40 дБ:
модуля КП: ± (0,05 . 0,18) дБ; фазы КП: ± (0,5 . 2,5) °; модуля КО: ± (0,005 . 0,015).
-
6. Нагрузки согласованные из состава Государственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:
Anritsu 28KF50A для моделей MS4642B и MS4644B, диапазон частот от 70 кГц до 40 ГГц, КСВН не более 1,15;
Anritsu 28VF50D для моделей MS4645B и MS4647B, диапазон частот от 70 кГц до 70 ГГц, КСВН не более 1,15.
-
7. Нагрузки короткозамкнутые из состава Государственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:
Anritsu 23K50 «вилка» и 23KF50 «розетка» для моделей MS4642B и MS4644B;
пределы допускаемой погрешности определения действительных значений модуля КО ± (0,005 . 0,01) дБ; фазы КО: ± (0,5 . 1,5) °;
Anritsu 23V50C «вилка» и 23VF50C «розетка» для моделей MS4645B и MS4647B;
пределы допускаемой погрешности определения действительных значений
модуля КО ± (0,005 . 0,015) дБ; фазы КО: ± (0,5 . 2) °
-
8. Комплект для измерения присоединительных размеров соединителей типа 2,92 мм и 1,85 мм из состава Государственного первичного эталона единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011.
Изготовитель
Фирма “Anritsu Company”, США
490 Jarvis Drive, Morgan Hill, CA 95037-2809, U.S.A.
Phone: +1-408-778-2000
Fax: +1-408-776-1744
Заявитель
Представительство ООО "Анритсу ЭМЕА Лтд", Великобритания 125009, Москва, ул. Тверская, д.16, стр.1 тел./факс: +7 495 363 1694 / + 7 495 935 8962
эл. почта: sales.russia@anritsu.com
Испытательный центр
:ГЦИ СИ ФГУП «СНИИМ»
630004, г. Новосибирск, пр-т Димитрова, 4;
тел.: (383) 210-08-14; факс: (383) 210-13-60;
сайт: www.sniim.ru;
Принцип действия анализаторов основан на измерении отношения амплитуд и разности фаз сигнала источника и сигнала прошедшего или отраженного от исследуемого устройства.
Анализатор объединяет в одном корпусе один или два (для опции 031) источника
сигнала, цепи разделения сигналов (направленные ответвители) для двух измерительных портов, настраиваемые приемники опорных и измерительных каналов, вычислительно-управляющий блок, устройство индикации и блок питания. Блок расширения портов содержит цепи разделения сигналов для двух дополнительных измерительных портов и управляемые переключатели. Результаты измерений, в виде графиков амплитудно-частотных и фазочастотных характеристик (S-параметров) исследуемого устройства отображаются на дисплее.
В анализаторах реализована однопортовая, полная двухпортовая, однонаправленная двухпортовая калибровка, нормализация частотной характеристики тракта передачи или отражения и соответствующая векторная коррекция составляющих систематической погрешности измерений. Для калибровки анализаторов могут использоваться электронные калибровочные модули, наборы калибровочных мер с резистивными согласованными нагрузками, наборы калибровочных мер с согласованными нагрузками с подвижным поглотителем, наборы калибровочных мер с отрезками коаксиальных линий, поставляемые по заказу.
Внешний вид анализатора представлен на рисунке 1. На рисунке 2 представлен вид задней панели анализатора и обозначены места пломбирования.

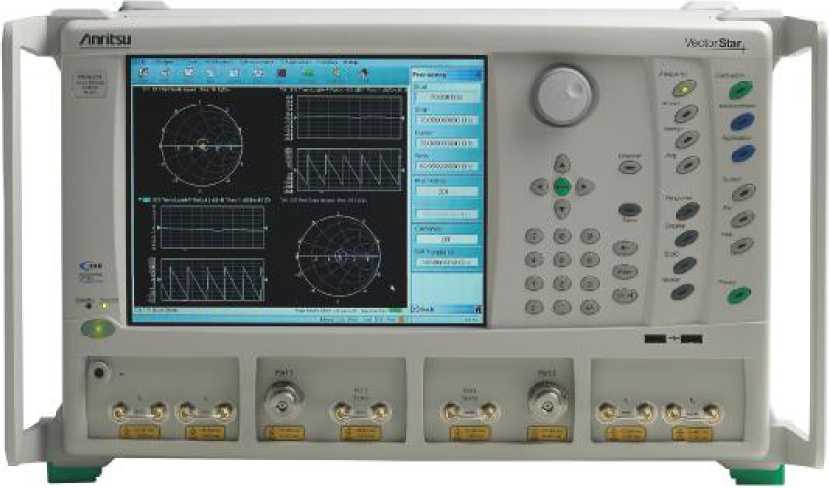

Рисунок 1 - Внешний вид анализатора

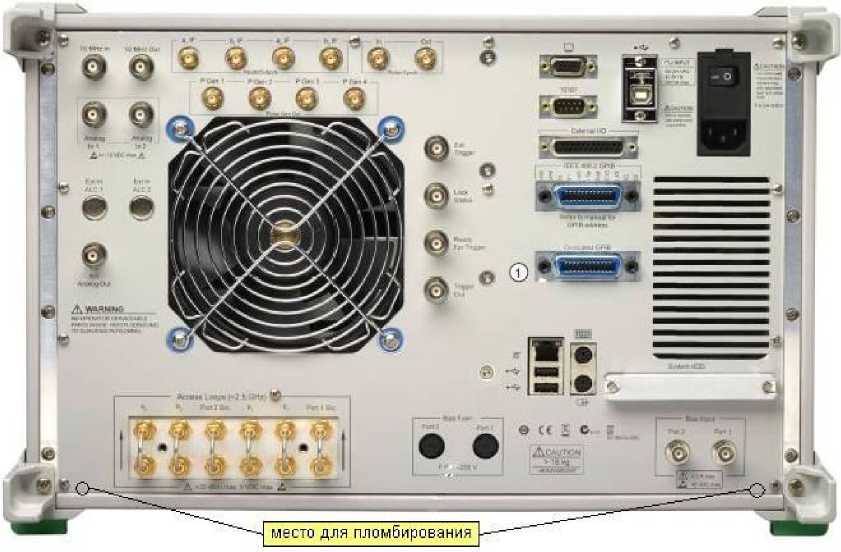

Рисунок 2 - Задняя панель анализатора и места для пломбирования.
На рисунке 3 представлен внешний вид анализатора с блоком расширения портов.

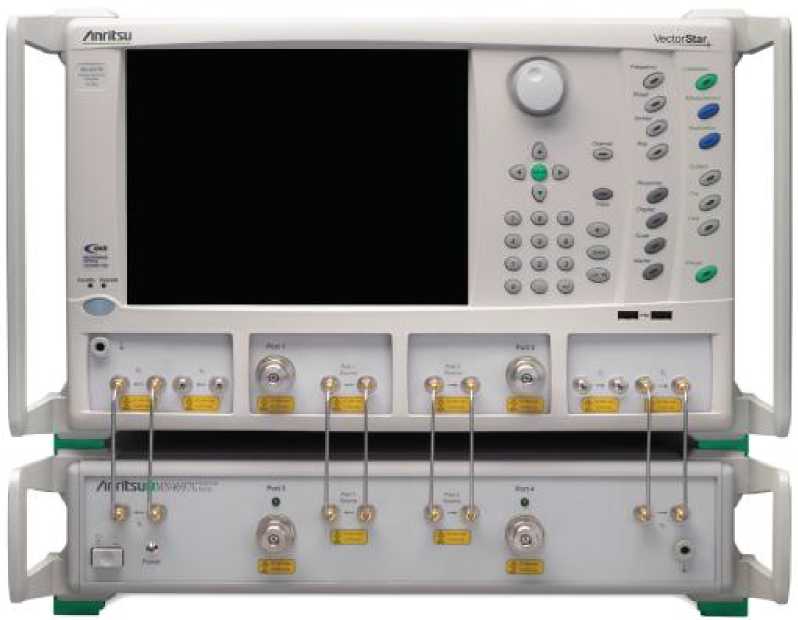

Рисунок 3 - Внешний вид анализатора с блоком расширения портов.
Модели анализаторов различаются диапазоном рабочих частот, типом соединителя коаксиальных портов. Анализаторы могут быть заказаны в базовом варианте и с дополнительными опциями.
Лист № 3 Всего листов 12 Варианты исполнения анализаторов приведены в таблице 1.
Таблица 1 - Варианты исполнения анализаторов.
Опция |
Наименование |
Описание |
MS4640B-070 |
70 kHz Low-End Frequency Extension |
Расширение нижней границы диапазона рабочих частот с 10 МГц до 70 кГц |
MS464xB-031 |
Dual Source Architecture |
С дополнительным источником сигнала и исключенным переключателем направления сигнала |
MS464xB-051 |
Direct Access Loops |
Дополнительные соединители с перемычками на передней и задней панелях для непосредственного доступа к цепям блока разделения сигналов и подключения блока расширения портов |
MS464xB- 061/062 |
Active Measurement Suite |
061- два дополнительных ступенчатых аттенюатора (в цепи источника сигнала 1 и приемника сигнала 2), цепи подачи напряжений смещения на испытуемое устройство |
062 - четыре дополнительных ступенчатых аттенюатора (в цепи источника сигнала 1, 2 и приемников сигнала 1, 2), цепи подачи напряжений смещения на испытуемое устройство | ||
MS4640B-002 |
Time Domain |
Возможность отображения результатов измерений во временной области (с помощью преобразования Фурье) |
MS4640B-007 |
Receiver Offset |
Возможность независимой установки частоты источника и частоты настройки приемника |
MS4640B-043 |
DifferentialView |
Возможность управления амплитудой и фазовым сдвигом сигналов источников (для запитки балансных устройств), совмесно с опцией 031 |
MS4640B-035 |
IF Digitizer |
Дополнительный скоростной АЦП и 4 генератора импульсов для работы с импульсными сигналами |
MS4640B-042 |
PulseView | |
MS4640B-041 |
Noise Figure |
Возможность отображения шумовых характеристик устройств |
MS4640B-004 |
Additional SSD |
Дополнительный твердотельный диск с ОС и ПО |
MS4640B-001 |
Rack Mount |
Возможность монтажа в 19" шкаф. |
Опция «Multiport VNA Options» позволяет увеличить количество измерительных портов анализатора до 4 при использовании блока расширения портов MN4694C (до 40 ГГц) или MN4697C (до 70 ГГц).
Комплект поставки анализатора приведён в таблице 3.
Таблица 3 - Комплект поставки анализатора
Наименование, тип |
Количество, шт. |
Примечание |
Анализатор цепей векторный MS4642B, MS4644B, MS4645B, MS4647B |
1 |
по заказу |
Блок расширения портов М№694С либо М№697С |
1 |
по заказу |
Кейс транспортировочный 760-246-R |
1 |
по заказу |
Кабели и принадлежности |
по заказу |
по заказу |
Кабель питания |
1 | |
Оптическая USB мышь |
1 | |
Методика поверки |
1 | |
Руководство по эксплуатации |
1 |
Метрологические характеристики анализаторов (в таблицах ниже - АЦ) приведены для рабочего диапазона температур окружающей среды 25 ± 5 °C.
Диапазон рабочих частот | ||
Базовый вариант |
Опция 070 | |
- для модели MS4642B |
от 10 МГц до 20 ГГц |
от 70 кГц до 20 ГГц |
- для модели MS4644B |
от 10 МГц до 40 ГГц |
от 70 кГц до 40 ГГц |
- для модели MS4645B |
от 10 МГц до 50 ГГц |
от 70 кГц до 50 ГГц |
- для модели MS4647B |
от 10 МГц до 70 ГГц |
от 70 кГц до 70 ГГц |
Тип коаксиальных соединителей измерительных портов: | ||
- для моделей MS4642B и MS4644B |
тип 2,92 мм, «вилка» | |
- для моделей MS4645B и MS4647B |
тип 1,85 мм, «вилка» | |
Минимальный шаг установки частоты |
1 Гц | |
Пределы допускаемой относительной погрешности установки частоты источника |
± 5Ч0-7 | |
сигнала | ||
Полоса пропускания фильтра ПЧ |
1, 3, 10, 30, 100, 300 Гц; 1, 3, 10, 30, 100, 300 кГц; 1 МГц | |
Среднеквадратическое значение шумов измерительной трассы при полосе измерительного фильтра 1 кГц и номинальном |
СКО модуля коэффициента отражения и передачи, дБ |
СКО фазы коэффициента отражения и передачи, градусы |
уровне мощности источника, в диапазонах частот, не более: | ||
- от 70 кГц до 500 кГц |
0,04 |
0,4 |
- свыше 500 кГц до 2,5 ГГц |
0,0045 |
0,05 |
- свыше 2,5 ГГц до 5 ГГц |
0,0045 |
0,05 |
- свыше 5 ГГц до 20 ГГц |
0,0045 |
0,05 |
- свыше 20 ГГц до 40 ГГц |
0,006 |
0,06 |
- свыше 40 ГГц до 67 ГГц |
0,006 |
0,08 |
- свыше 67 ГГц до 70 ГГц |
0,008 |
0,08 |
Уровень собственного шума при полосе измерительного фильтра 10 Гц, не более, дБм | |||
базовый вариант |
опции 051, 061 (Порт 1) |
опции 061 (Порт 2), 062 | |
Для АЦ без блока расширения портов: - от 70 кГц до 300 кГц |
- 75 |
- 74 |
- 73 |
- свыше 300 кГц до 2 МГц |
- 92 |
- 91 |
- 90 |
- свыше 2 МГц до 10 МГц |
- 105 |
-104 |
- 103 |
- свыше 10 МГц до 2,5 ГГц |
- 110 |
- 108 |
- 104 |
- свыше 2,5 ГГц до 40 ГГц |
- 110 |
- 107 |
- 103 |
- свыше 38 ГГц до 50 ГГц |
- 110 |
- 106 |
- 103 |
- свыше 50 ГГц до 65 ГГц |
- 110 |
- 106 |
- 103 |
- свыше 65 ГГц до 67 ГГц |
- 110 |
- 106 |
- 100 |
- свыше 67 ГГц до 70 ГГц |
- 110 |
- 106 |
- 100 |
Для АЦ с блоком расширения портов:
|
|
Диапазон установки мощности источника сигнала, дБм | |||
базовый вариант |
опции 051, 061 (Порт 1) |
опции 061 (Порт 2), 062 | |
Для модели MS4642B: - от 70 кГц до 10 МГц |
от - 25 до + 10 |
от - 25 до + 9 |
от - 95 до + 8 |
- свыше 10 МГц до 2,5 ГГц |
от - 25 до + 12 |
от - 25 до + 11 |
от - 95 до + 10 |
- свыше 2,5 ГГц до 20 ГГц |
от - 20 до + 13 |
от - 20 до + 12 |
от - 90 до + 11 |
Для модели MS4644B - от 70 кГц до 10 МГц |
от - 25 до + 10 |
от - 25 до + 9 |
от - 95 до + 8 |
- свыше 10 МГц до 2,5 ГГц |
от - 25 до + 12 |
от - 25 до + 11 |
от - 95 до + 10 |
- свыше 2,5 ГГц до 20 ГГц |
от - 20 до + 9 |
от - 20 до + 8 |
от - 90 до + 7 |
- свыше 20 ГГц до 40 ГГц |
от - 25 до + 9 |
от - 25 до + 8 |
от - 95 до + 7 |
Для моделей MS4645B, MS4647B: - от 70 кГц до 10 МГц |
от - 25 до + 10 |
от - 25 до + 9 |
от - 85 до + 8 |
- свыше 10 МГц до 2,5 ГГц |
от - 25 до + 12 |
от - 25 до + 11 |
от - 85 до + 10 |
- свыше 2,5 ГГц до 5 ГГц |
от - 20 до + 6 |
от - 20 до + 5 |
от - 80 до + 3 |
- свыше 5 ГГц до 20 ГГц |
от - 20 до + 5 |
от - 20 до + 4 |
от - 80 до + 2 |
- свыше 20 ГГц до 38 ГГц |
от - 25 до + 6 |
от - 25 до + 4 |
от - 85 до + 2 |
- свыше 38 ГГц до 50 ГГц |
от - 25 до + 5 |
от - 25 до + 3 |
от - 85 до + 1 |
- свыше 50 ГГц до 65 ГГц |
от - 25 до + 0 |
от - 25 до - 2 |
от - 85 до - 4 |
- свыше 65 ГГц до 67 ГГц |
от - 25 до - 2 |
от - 25 до - 3 |
от - 85 до - 5 |
- свыше 67 ГГц до 70 ГГц |
от - 25 до - 3 |
от - 25 до - 6 |
от - 85 до - 10 |
Диапазон установки мощности источника сигнала с опцией 31 (второй источник), дБм | |||
базовый вариант |
опции 051, 061 (Порт 1) |
опции 061 (Порт 2), 062 | |
Для модели MS4642B: - от 70 кГц до 10 МГц |
от - 25 до + 12 |
от - 25 до + 11 |
от - 95 до + 10 |
- свыше 10 МГц до 2,5 ГГц |
от - 25 до + 14 |
от - 25 до + 13 |
от - 95 до + 12 |
- свыше 2,5 ГГц до 20 ГГц |
от - 20 до + 14 |
от - 20 до + 13 |
от - 90 до + 12 |
Для модели MS4644B - от 70 кГц до 10 МГц |
от - 25 до + 12 |
от - 25 до + 11 |
от - 95 до + 10 |
- свыше 10 МГц до 2,5 ГГц |
от - 25 до + 14 |
от - 25 до + 13 |
от - 95 до + 12 |
- свыше 2,5 ГГц до 20 ГГц |
от - 20 до + 12 |
от - 20 до + 11 |
от - 90 до + 10 |
- свыше 20 ГГц до 40 ГГц |
от - 25 до + 12 |
от - 25 до + 11 |
от - 95 до + 10 |
Для моделей MS4645B, MS4647B - от 70 кГц до 10 МГц |
от - 25 до + 12 |
от - 25 до + 11 |
от - 85 до + 10 |
- свыше 10 МГц до 2,5 ГГц |
от - 25 до + 14 |
от - 25 до + 13 |
от - 85 до + 12 |
- свыше 2,5 ГГц до 5 ГГц |
от - 20 до + 8 |
от - 20 до + 7 |
от - 80 до + 5 |
- свыше 5 ГГц до 20 ГГц |
от - 20 до + 8 |
от - 20 до + 7 |
от - 80 до + 5 |
- свыше 20 ГГц до 38 ГГц |
от - 25 до + 8 |
от - 25 до + 6 |
от - 85 до + 4 |
- свыше 38 ГГц до 50 ГГц |
от - 25 до + 7 |
от - 25 до + 5 |
от - 85 до + 3 |
- свыше 50 ГГц до 65 ГГц |
от - 25 до + 7 |
от - 25 до + 5 |
от - 85 до + 3 |
- свыше 65 ГГц до 67 ГГц |
от - 25 до + 6 |
от - 25 до + 4 |
от - 85 до + 2 |
- свыше 67 ГГц до 70 ГГц |
от - 25 до + 4 |
от - 25 до + 1 |
от - 85 до - 3 |
Уровень мощности источника сигнала для АЦ с блоком расширения портов, не менее, дБм | ||
без опции 031 |
с опцией 031 | |
Для блока MN4694C:
|
+ 4 + 6 + 8 + 8 + 5 + 7 + 4 + 6 + 8 + 5 0 + 3 - 1
- 15 |
+ 6 + 8 + 12 + 12 + 10 + 12 + 6 + 8 + 12 + 9 + 5 + 8 + 3 - 1
|
Пределы допускаемой абсолютной погрешности измерений DS11 (DS22) модуля коэффициента отражения |S11| (|S22|) | |
MS4642B (до 20 ГГц), MS4644B (до 40 ГГц) - с калибровочным набором 3652А-1 - от 70 кГц до 0,01 ГГц1 |
± (0,013+0,003-|Sii|+0,016-|Sii|2) |
- свыше 0,01 ГГц до 2,5 ГГц |
± (0,008+0,001-|Sii|+0,009-|Sii|2) |
- свыше 2,5 ГГц до 20 ГГц |
± (0,007+0,00I-|Sii|+0,0II-|Sii|2) |
- свыше 20 ГГц до 40 ГГц |
± (0,0I0+0,00I-|Sii|+0,020-|Sii|2) |
- с калибровочным набором 3652А - от 70 кГц до 0,01 ГГц |
± (0,0I3+0,003-|Sii|+0,0I6-|Sii|2) |
- свыше 0,01 ГГц до 2,5 ГГц |
± (0,0I5+0,00I-|Sii|+0,009-|Sii|2) |
- свыше 2,5 ГГц до 20 ГГц |
± (0,020+0,00I-|Sii|+0,0II-|Sii|2) |
- свыше 20 ГГц до 40 ГГц |
± (0,025+0,00I-|Sii|+0,020-|Sii|2) |
- с электронным калибровочным модулем 36585K - от 70 кГц до 0,01 ГГц |
± (0,0I0+0,0I2-|Sii|+0,0I0-|Sii|2) |
- свыше 0,01 ГГц до 2,5 ГГц |
± (0,007+0,006-|Sii|+0,0I0-|Sii|2) |
- свыше 2,5 ГГц до 20 ГГц |
± (0,005+0,0I0-|Sii|+0,008-|Sii|2) |
- свыше 20 ГГц до 40 ГГц |
± (0,005+0,0I6-|Sii|+0,008-|Sii|2) |
MS4645B (до 50 ГГц), MS4647B (до 65 ГГц) - с калибровочным набором 3654D-1 - от 70 кГц до 0,01 ГГц |
± (0,0I3+0,002-|Sii|+0,0I6-|Sii|2) |
- свыше 0,01 ГГц до 2,5 ГГц |
± (0,009+0,002-|Sii|+0,0II-|Sii|2) |
- свыше 2,5 ГГц до 20 ГГц |
± (0,009+0,002-|Sii|+0,0I6-|Sii|2) |
- свыше 20 ГГц до 40 ГГц |
± (0,0I4+0,002-|Sii|+0,025-|Sii|2) |
- свыше 40 ГГц до 65 ГГц |
± (0,0I8+0,0I0-|Sii|+0,040-|Sii|2) |
- с калибровочным набором 3654D - от 70 кГц до 0,01 ГГц |
± (0,0I3+0,002-|Sii|+0,0I6-|Sii|2) |
- свыше 0,01 ГГц до 2,5 ГГц |
± (0,009+0,002-|Sii|+0,0II-|Sii|2) |
- свыше 2,5 ГГц до 20 ГГц |
± (0,0I0+0,002-|Sii|+0,0I6-|Sii|2) |
- свыше 20 ГГц до 40 ГГц |
± (0,0I8+0,002-|Sii|+0,025-|Sii|2) |
- свыше 40 ГГц до 65 ГГц |
± (0,025+0,0I0-|Sii|+0,040-|Sii|2) |
- с калибровочным набором 3657-1 - свыше 0,025 ГГц до 2,5 ГГц |
± (0,005+0,00I-|Sii|+0,005-|Sii|2) |
- свыше 2,5 ГГц до 20 ГГц |
± (0,005+0,00I-|Sii|+0,005-|Sii|2) |
- свыше 20 ГГц до 40 ГГц |
± (0,007+0,00I-|Sii|+0,007-|Sii|2) |
- свыше 40 ГГц до 65 ГГц |
± (0,008+0,002-|Sii|+0,008-|Sii|2) |
- с электронным калибровочным модулем 36585V - от 70 кГц до 0,01 ГГц |
± (0,0I0+0,0I2-|Sii|+0,0I0-|Sii|2) |
- свыше 0,01 ГГц до 2,5 ГГц |
± (0,007+0,006-|Sii|+0,0I0-|Sii|2) |
- свыше 2,5 ГГц до 20 ГГц |
± (0,005+0,0I0-|Sii|+0,008-|Sii|2) |
- свыше 20 ГГц до 40 ГГц |
± (0,005+0,0I6-|Sii|+0,008-|Sii|2) |
- свыше 40 ГГц до 65 ГГц |
± (0,007+0,029-|Sii|+0,0I0-|Sii|2) |
Пределы допускаемой абсолютной погрешности |
± [(I80/p)-arcsin(DSII/|SII|)] |
измерений фазы коэффициента отражения, градус |
1 Характеристика в диапазоне частот 70 кГц до 0,01 ГГц с опцией 70 kHz Low-End Frequency Extension
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ | |||
модуль коэффициента передачи, дБ | |||
от - 25 до + 5 |
от - 50 до - 25 |
от - 70 до - 50 | |
MS4642B (до 20 ГГц), MS4644B (до 40 ГГц) с калибровочным набором 3652А, 3652А-1, или с электронным калибровочным модулем 36585K - от 0,01 ГГц до 2,5 ГГц |
± 0,06 |
± 0,07 |
± 0,10 |
- свыше 2,5 ГГц до 20 ГГц |
± 0,10 |
± 0,12 |
± 0,14 |
- свыше 20 ГГц до 40 ГГц |
± 0,12 |
± 0,14 |
± 0,16 |
MS4645B (до 50 ГГц), MS4647B (до 65 ГГц) - с калибровочным набором 3654D, 3654D-1, или с электронным калибровочным модулем 36585V - от 0,01 ГГц до 2,5 ГГц |
± 0,09 |
± 0,10 |
± 0,15 |
- свыше 2,5 ГГц до 20 ГГц |
± 0,12 |
± 0,13 |
± 0,16 |
- свыше 20 ГГц до 40 ГГц |
± 0,13 |
± 0,15 |
± 0,18 |
- свыше 40 ГГц до 65 ГГц |
± 0,22 |
± 0,25 |
± 0,28 |
- с калибровочным набором 3657-1 - от 0,025 ГГц до 2,5 ГГц |
± 0,06 |
± 0,07 |
± 0,13 |
- свыше 2,5 ГГц до 20 ГГц |
± 0,06 |
± 0,07 |
± 0,12 |
- свыше 20 ГГц до 40 ГГц |
± 0,07 |
± 0,08 |
± 0,15 |
- свыше 40 ГГц до 65 ГГц |
± 0,12 |
± 0,14 |
± 0,20 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
модуль коэффициента передачи, дБ | |||
от - 25 до + 5 |
от - 50 до - 25 |
от - 70 до - 50 | |
MS4642B (до 20 ГГц), MS4644B (до 40 ГГц), с калибровочным набором 3652А, 3652А-1, или с электронным калибровочным модулем 36585K - от 0,01 ГГц до 2,5 ГГц |
± 0,5 |
± 0,6 |
± 0,8 |
- свыше 2,5 ГГц до 20 ГГц |
± 0,7 |
± 0,8 |
± 0,9 |
- свыше 20 ГГц до 40 ГГц |
± 0,8 |
± 0,9 |
± 1,0 |
MS4645B (до 50 ГГц), MS4647B (до 65 ГГц) - с калибровочным набором 3654D, 3654D-1, или с электронным калибровочным модулем 36585V - от 0,01 ГГц до 2,5 ГГц |
± 0,7 |
± 0,8 |
± 1,0 |
- свыше 2,5 ГГц до 20 ГГц |
± 0,7 |
± 0,8 |
± 1,0 |
- свыше 20 ГГц до 40 ГГц |
± 0,8 |
± 0,9 |
± 1,2 |
- свыше 40 ГГц до 65 ГГц |
± 1,6 |
± 1,7 |
± 1,9 |
- с калибровочным набором 3657-1: - от 0,025 ГГц до 2,5 ГГц |
± 0,6 |
± 0,8 |
± 1,0 |
- свыше 2,5 ГГц до 20 ГГц |
± 0,4 |
± 0,5 |
± 0,8 |
- свыше 20 ГГц до 40 ГГц |
± 0,5 |
± 0,7 |
± 1,0 |
- свыше 40 ГГц до 65 ГГц |
± 0,8 |
± 0,9 |
± 1,3 |
Номинальный уровень мощности источника сигнала, дБм | ||||
базовый вариант |
опции 051, 061 или 062 | |||
- для модели MS4642B |
+ 5 |
+ 5 | ||
- для модели MS4644B |
+ 5 |
+ 5 | ||
- для модели MS4645B |
- 3 |
- 10 | ||
- для модели MS4647B |
- 3 |
- 10 | ||
Пределы допускаемой основной погрешности установки номинального уровня мощности, дБ | ||||
- от 70 кГц до 40 ГГц |
± 1,5 | |||
- свыше 40 ГГц до 67 ГГц |
± 3,0 | |||
- свыше 67 ГГц до 70 ГГц |
± 4,0 | |||
Количество измерительных портов: | ||||
- измерительного блока |
2 | |||
- измерительного блока с блоком расширения портов |
4 | |||
Нескорректированная направленность измерительных портов | ||||
базового варианта АЦ, дБ, не менее: | ||||
- от 70 кГц до 10 МГц |
10 | |||
- свыше 10 МГц до 2,5 ГГц |
9 | |||
- свыше 2,5 ГГц до 5 ГГц |
20 | |||
- свыше 5 ГГц до 20 ГГц |
17 | |||
- свыше 20 ГГц до 40 ГГц |
14 | |||
- свыше 40 ГГц до 65 ГГц |
11 | |||
Нескорректированный модуль коэффициента отражения измерительных портов базового варианта АЦ, дБ, не более: | ||||
- от 70 кГц до 10 МГц |
- 8 | |||
- свыше 10 МГц до 5 ГГц |
- 10 | |||
- свыше 5 ГГц до 20 ГГц |
- 9 | |||
- свыше 20 ГГц до 40 ГГц |
- 7 | |||
- свыше 40 ГГц до 65 ГГц |
- 7 |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
Время прогрева, минут, не более |
90 |
Напряжение питания от сети переменного тока (50±1Гц), В |
от 198 до 242 |
Потребляемая мощность, В-А, не более:
|
О о |
Габаритные размеры (ширина х высота х длина), мм, не более:
|
426 х 267 х 502 426 х 89 х 502 |
Масса, кг, не более:
|
30 10 |
Температура окружающей среды, °C:
|
от + 20 до + 30 от - 40 до + 75 |
Относительная влажность воздуха, не более, %:
|
80 90 |
Примечания:
-
1) Динамический диапазон измерений рассчитывается как разница между максимальным калиброванным уровнем мощности источника сигнала и уровнем шумов на соответствующем измерительном порту.
-
2) Сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт.
-
3) Пределы допускаемых погрешностей измерений модуля коэффициента отражения и фазы коэффициента отражения, погрешностей измерений модуля коэффициента передачи и фазы коэффициента передачи нормированы при следующих условиях:
- рабочий диапазон температур окружающей среды 23 ± 3 °C с изменением температуры не более чем на ±1 °C после выполнения калибровки;
- полоса пропускания фильтра ПЧ 10 Гц;
- при номинальном уровне мощности источника сигнала, либо при уровне 0 дБм, если номинальный уровень мощности больше 0 дБм.
- при измерении коэффициента отражения четырехполюсников с S12 (S21) = 0;
- при измерении коэффициентов передачи четырехполюсников с S11 (S22) = 0;
- при использовании для измерения коэффициентов передачи измерительного кабеля с пренебрежимо малым температурным дрейфом параметров и пренебрежимо малой амплитудной и фазовой нестабильностью при изгибе.
