Наименование и обозначение

Кол-во

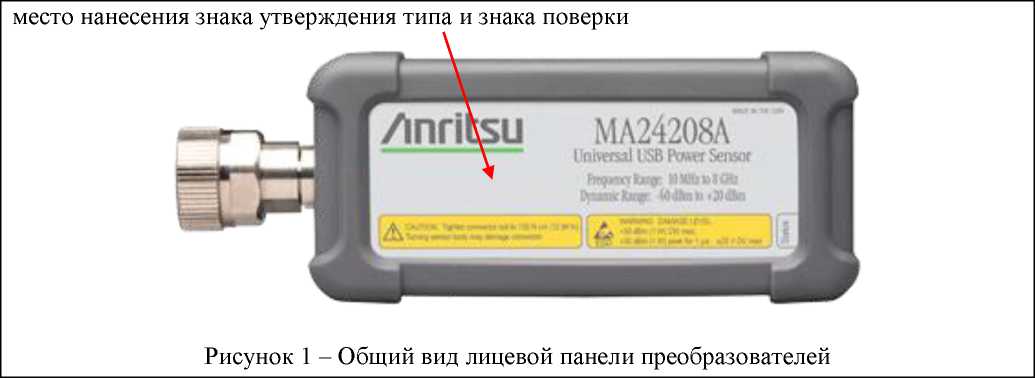

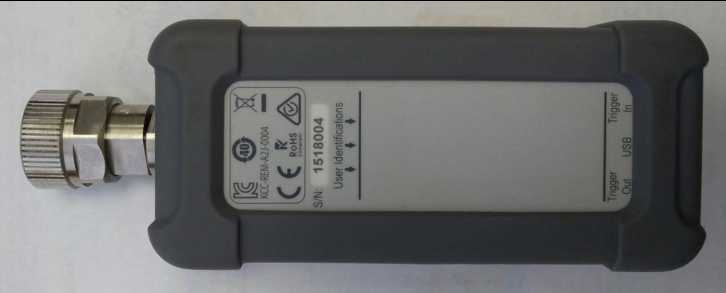

Преобразователь мощности измерительный MA24208A

1 шт.

Кабель интерфейсный USB 2.0 A - Mini-B

1 шт.

Кабель для подключения к входу триггера BNC(m) - MCX(m)

1 шт.

Руководство по эксплуатации 10585-00020R

1 шт.

Методика поверки MA24208A/МП-2021

1 шт.

Наименование

Значение

1

2

Диапазон частот, ГГ ц

от 0,01 до 8

Диапазон измерения мощности, дБм ¹⁾

от -60 до +20

Разрешение индикации уровня мощности, дБ

0,01

КСВН входа на частотах F, не более

10 МГц < F < 150 МГц

1,17

150 МГц < F < 2 ГГц

1,12

2 ГГц < F < 8 ГГц

1,22

1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.

1

2

Пределы допускаемой относительной погрешности измерения мощности, дБ ¹⁾

±0,3

Уровень собственных шумов в поддиапазонах мощности P, нВт (дБм), не более

-60 дБм < P < -16 дБм

0,123 (-69,10)

-16 дБм < P < +4 дБм

10,1 (-49,95)

+4 дБм < P < +20 дБм

856 (-30,67)

Нулевой уровень в поддиапазонах мощности P, нВт (дБм), не более ^2,3)

-60 дБм < P < -16 дБм

0,332 (-64,78)

-16 дБм < P < +4 дБм

38,7 (-44,12)

+4 дБм < P < +20 дБм

1070 (-29,70)

Дрейф нулевого уровня в поддиапазонах мощности P, нВт (дБм), не более ^2,3)

-60 дБм < P < -16 дБм

0,344 (-64,64)

-16 дБм < P < +4 дБм

42,9 (-43,67)

+4 дБм < P < +20 дБм

996 (-30,02)

Пределы допускаемой относительной погрешности калибровочных коэффициентов на частотах F при уровне мощности P, дБ, не более ^2,4)

10 МГц < F < 50 МГц

-60 дБм < P < +20 дБм

±0,14

50 МГц < F < 2 ГГц

-60 дБм < P < +4 дБм

±0,14

+4 дБм < P < +20 дБм

±0,15

2 ГГц < F < 8 ГГц

-60 дБм < P < -16 дБм

±0,14

-16 дБм < P < +4 дБм

±0,13

+4 дБм < P < +20 дБм

±0,15

• 1) В рабочем диапазоне температур при уровне мощности свыше -50 дБм. Включают в себя составляющие погрешности, связанные с уровнем собственных шумов, установкой и дрейфом нулевого уровня.

• 2) Типовые справочные значения.

• 3) В течение 1 часа при нестабильности температуры окружающего воздуха в пределах ±1 °C, количестве усреднений 256 и временной апертуре 40 мс.

• 4) С учетом погрешности нелинейности. Без учета составляющих погрешности, связанных с уровнем собственных шумов, установкой и дрейфом нулевого уровня.

Наименование

Значение

Тип высокочастотного входного разъема

N(m)

Номинальное значение силы тока потребления от порта USB, мА

450

Габаритные размеры, мм

длина

110

высота

46

ширина

26

Масса, г, не более

397

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха (без конденсата), %, не более

при температуре при 30 °C включ.

95

при температуре св. 30 до 40 °C включ.

75

при температуре св. 40 до 50 °C включ.

45
