Назначение средства измерений:
Анализатор цепей векторный MS4644A (далее - анализатор) предназначен для измерений комплексных коэффициентов передачи и отражения (S-параметров) коаксиальных многополюсников.
Внешний вид.
Анализатор цепей векторный
Рисунок № 1
Внешний вид.
Анализатор цепей векторный
Рисунок № 2
Программное обеспечение
Анализатор имеет встроенное программное обеспечение (ПО). Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AC GUI Main.exe |
Номер версии (идентификационный номер) ПО |
V1.7.2 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским или иным способом и на лицевой панели анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору цепей векторному MS4644A
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 160-17-03 «Инструкция. Анализатор цепей векторный MS4644A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15.01.2017 г.
Основные средства поверки:
- частотомер Agilent 53230A , регистрационный номер 51077-12, пределы допускаемой относительной погрешности измерений частоты ±1 • 10-6;
-
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06;
-
- анализатор электрических цепей векторный ZVA50, регистрационный номер 48355-11;
-
- аттенюаторы ступенчатые программируемые 84908M, 84905M, 84904M, регистрационный номер 60239-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Anritsu Company», США
Anritsu Company 1155 East Collins Boulevard, Suite 100, Richardson, TX, 75081 U.S.A.
Toll Free: 1-800-ANRITSU (267-4878) Phone: +1-972-644-1777 Fax: +1-972-671-1877
E-mail: salts.esds@anritsu.com
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Радиострим» (ООО НПП «Радиострим»)
ИНН 7722016813
Юридический адрес: Россия, 125080, г. Москва, Волоколамское ш., д.4
Почтовый адрес: Россия, 125080, г. Москва, Волоколамское ш., д.4
Тел/факс (495) 734-93-43
Телефон (499) 158-47-79
E-mail: rstr@mai.ru
info@radiostrim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 526-63-00, факс: (495) 526-63-00
Е-mail: office@vniiftri.ru
Принцип действия анализатора основан на возможности раздельного измерения параметров падающей и отраженной волн сигнала с применением направленных ответвителей. В состав анализатора входят: генератор качающейся частоты, двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров. В анализаторе имеется встроенная система самодиагностики.
Конструктивно анализатор выполнен в виде настольного моноблока.
Внешний вид анализатора с указанием мест нанесения знака утверждения типа и пломбирования представлен на рисунках 1 и 2.

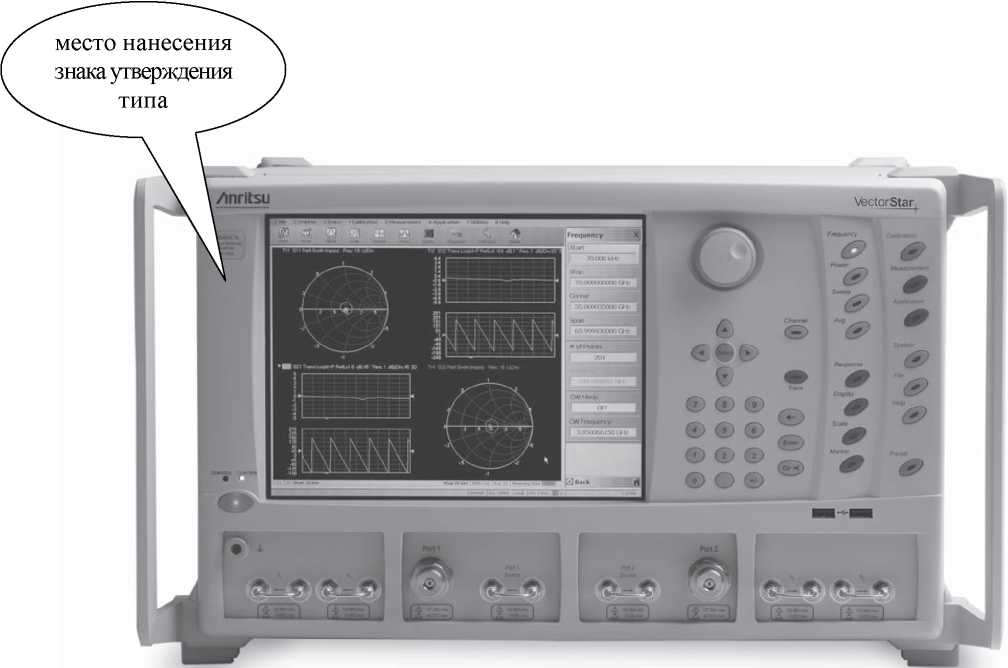

Рисунок 1 - Внешний вид лицевой панели анализатора
Рисунок 2 - Внешний вид задней панели анализатора
Комплект поставки включает:
- 1 шт .;
- 2 шт .;
- 1 шт .;
- 1 шт .;
- 1 кн.;
- 1 бр .;
- 1 бр .
- анализатор цепей векторный MS4644A , зав. № 1240350
- кабельные сборки для тестовых портов
- сетевой кабель питания
- программное обеспечение на CD-R
- руководство по эксплуатации
- паспорт
- методика поверки
Таблица 2 - анализатора
Наименование характеристики |
Значение характеристики |
Диапазон частот, ГГц |
от 0,1 до 40,0 |
Пределы допускаемой относительной погрешности установки частоты |
±540"7 |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи в диапазоне от 0 до 50 дБ, дБ |
±0,2 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи при модуле коэффициента передачи от 0 до 50 дБ, градус |
±1,0 |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой погрешности измерений модуля коэффициента отражения, дБ: в частотном диапазоне от 0,1 до 20 ГГц при значениях коэффициента отражения, дБ: | |
от 0 до минус 10 включ. |
±0,3 |
менее минус 10 до минус 20 включ. |
±0,6 |
менее минус 20 до минус 30 включ. |
±1,5 |
менее минус 30 до минус 40 включ. |
±3,5 |
в частотном диапазоне свыше 20 до 40 ГГц при значениях коэффициента отражения, дБ: | |
от 0 до минус 10 включ. |
±0,4 |
менее минус 10 до минус 20 включ. |
±0,8 |
менее минус 20 до минус 30 включ. |
±2,0 |
менее минус 30 до минус 40 включ. |
±4,5 |
Габаритные размеры (длина х ширина х высота), мм, не более |
595 х 460 х 290 |
Масса, кг, не более |
28 |
Рабочие условия эксплуатации: | |
- температура, °С |
от 10 до 35 |
- относительная влажность воздуха при температуре 20 °С, % |
до 80 |
- атмосферное давление, мм рт. ст. |
от 537 до 800 |
