Номер по Госреестру СИ: 60948-15
60948-15 Анализаторы параметров радиотехнических трактов портативные
(S820E)
Назначение средства измерений:
Анализаторы параметров радиотехнических трактов портативные S820E предназначены для измерения комплексных коэффициентов отражения и передачи в радиотехнических трактах.
Внешний вид.
Анализаторы параметров радиотехнических трактов портативные
Рисунок № 1
Внешний вид.
Анализаторы параметров радиотехнических трактов портативные
Рисунок № 2
Внешний вид.
Анализаторы параметров радиотехнических трактов портативные
Рисунок № 3
Внешний вид.
Анализаторы параметров радиотехнических трактов портативные
Рисунок № 4
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации, а также взаимодействия с подключаемыми по интерфейсу внешними устройствами.
В комплект поставки входит пакет лицензионных программ “Anritsu Software Tool Box”, который может быть установлен на внешнем компьютере для расширения функциональных возможностей обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
идентификационное наименование |
S820E Application Package |
идентификационный номер версии |
V1.09 и выше |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах 2 - 7 документа 10580-00343R «Анализаторы параметров радиотехнических трактов портативные S820E. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам параметров радиотехнических трактов портативным S820E
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Поверка
Поверкаосуществляется по документу МП РТ 2281-2015 «ГСИ. Анализаторы параметров радиотехнических трактов портативные S820E. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27.04.2015 г.
Рекомендуемые средства поверки и их основные метрологические характеристики указаны ниже.
Стандарт частоты рубидиевый Stanford Research Systems FS725:
-
- выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 540"10.
Частотомер универсальный Tektronix FCA3003:
-
- разрешение 0,01 Гц на частоте 1 ГГц; вход внешней синхронизации 10 МГц.
Набор мер коэффициентов передачи и отражения Anritsu 3663-1 в составе:
-
- аттенюаторы с номинальными значениями ослабления (20 ± 0,8) дБ, (50 ± 1,5) дБ и коэффициентом отражения не более 0,15;
-
- согласованная воздушная коаксиальная линия;
-
- рассогласованная воздушная коаксиальная линия;
Метрологические характеристики:
-
- диапазон частот от 0,01 до 18 ГГц;
-
- пределы допускаемой абсолютной погрешности определения действительных значений
модуля коэффициента передачи аттенюаторов от ± 0,05 до ± 0,15 дБ;
фазы коэффициента передачи аттенюаторов от ± 0,8 до ± 1,5°; модуля коэффициента отражения аттенюаторов от ± 0,005 до ± 0,008;
фазы коэффициента отражения Г аттенюаторов ± [(180/p)-arcsin(Dr/|r)]°; модуля коэффициента передачи коаксиальных линий от ± 0,08 до ± 0,12 дБ;
фазы коэффициента передачи коаксиальных линий от ± 1,0 до ± 1,5°; модуля коэффициента отражения Г коаксиальных линий на частотах от 0,01 до 10 ГГц: ± (0,008 + 0,005-Г + 0,01-Г2); на частотах свыше 10 до 18 ГГц: ± (0,01 + 0,007-Г + 0,015-Г2);
фазы коэффициента отражения Г коаксиальных линий ± [(180/p)-arcsin(Dr/|r)]°.
Набор мер коэффициентов передачи и отражения Anritsu 3668-1 в составе:
-
- аттенюаторы с номинальными значениями ослабления (20 ± 0,8) дБ, (50 ± 1,5) дБ и коэффициентом отражения не более 0,15;
-
- согласованная воздушная коаксиальная линия;
-
- рассогласованная воздушная коаксиальная линия;
-
- USB флеш-накопитель с данными действительных значений характеристик набора.
Метрологические характеристики:
-
- диапазон частот от 0,01 до 40 ГГц;
-
- пределы допускаемой абсолютной погрешности определения действительных значений
модуля коэффициента передачи аттенюаторов от ± 0,05 до ± 0,15 дБ;
фазы коэффициента передачи аттенюаторов от ± 0,5 до ± 1,5°; модуля коэффициента отражения аттенюаторов от ± 0,005 до ± 0,01;
фазы коэффициента отражения Г аттенюаторов ± [(180/p)-arcsin(Dr/|r)]°; модуля коэффициента передачи коаксиальных линий от ± 0,05 до ± 0,1 дБ;
фазы коэффициента передачи коаксиальных линий от ± 0,8 до ± 1,5°; модуля коэффициента отражения Г коаксиальных линий на частотах от 0,01 до 18 ГГц: ± (0,006 + 0,002-Г + 0,007-Г2); на частотах свыше 18 до 30 ГГц: ± (0,008 + 0,002-Г + 0,009-Г2); на частотах свыше 30 до 40 ГГц: ± (0,01 + 0,003-Г + 0,012-Г2);
фазы коэффициента отражения Г коаксиальных линий ± [(180/p)-arcsin(DГ/|Г)]°.
Изготовитель
Фирма “Anritsu Company”, США; Адрес: 490 Jarvis Drive, Morgan Hill, CA 95037, USA;
тел./факс 1-888-534-8453, e-mail: sales.esdc@anritsu.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер») Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5;
тел./факс (495)926-71-85, e-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»); Адрес: 117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96;
Принцип действия основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного генератора на фиксированной частоте, или в выбранной полосе частот с непрерывной либо однократной разверткой. Представление измеряемых параметров производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части), а также в виде диаграммы Смита (волновое сопротивление).
В стандартном исполнении доступно измерение коэффициентов отражения S11 и передачи S21. Опция 0440 позволяет измерять коэффициенты отражения S22 и передачи S12.
Анализаторы параметров радиотехнических трактов портативные S820E оснащены цветным дисплеем с графическим пользовательским интерфейсом, имеют возможность подключения периферийных устройств и дистанционного управления через порты USB и Ethernet.
Питание осуществляется от встроенного аккумулятора, от внешнего источника постоянного напряжения, или от сети переменного напряжения через адаптер.
Анализаторы параметров радиотехнических трактов портативные S820E выполнены в ударопрочном корпусе. Вид лицевой панели показан на рисунке 1, вид верхней панели - на рисунке 2.

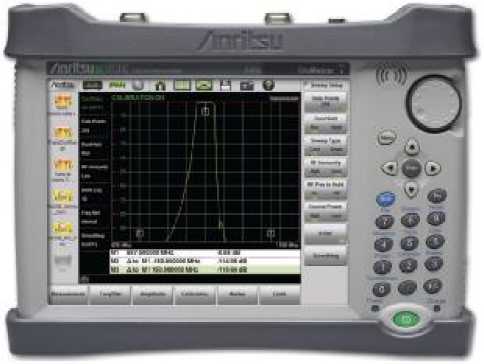

Рисунок 1 - Вид лицевой панели
место для знака утверждения типа и знака поверки

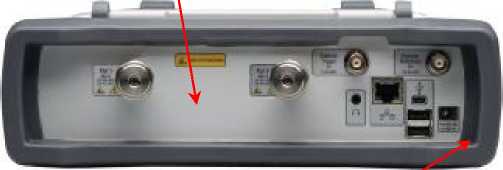

место пломбирования (защитный стикер) Рисунок 2 - Вид верхней панели
Комплектность анализаторов параметров радиотехнических трактов портативных S820E приведена в таблице 3.
Таблица 3 - Комплектность
Наименование и обозначение |
Кол-во, шт. |
Анализатор параметров радиотехнических трактов портативный S820E |
1 |
Опции |
по заказу |
Компакт-диск с документацией 10920-00060 |
1 |
Компакт-диск с пакетом лицензионных программ “Anritsu Software Tool Box” |
1 |
Компакт-диск с программой поверки “Site Master S820E Performance Verification Software” |
1 (по заказу) |
Мягкий чехол-сумка 2000-1654-R |
1 |
Аккумулятор Li-Ion (7,5 А-ч) 633-75 |
1 |
Адаптер для сети переменного тока 40-187-R |
1 |
Адаптер для автомобильного прикуривателя 806-141-R |
1 |
Стилус 2000-1691-R |
1 |
Усиленный переход K(f)-N(f) 71693 R - для опции 0720 |
2 |
Кабель USB мини A/B 3-2000-1498 |
1 |
Защитная пленка для дисплея 2000-1797-R |
1 |
Принадлежности (ВЧ кабели и адаптеры, антенны) |
по заказу |
Руководство пользователя на русском языке 10580-00343R |
1 |
Методика поверки МП РТ 2281-2015 |
1 |
анализаторов параметров радиотехнических трактов портативных S820E представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
измеряемые параметры | |
стандартное исполнение |
S11, S21 |
опция 0440 |
S11, S21, S21, S22 |
диапазон частот | |
опция 0708 |
от 1 МГц до 8 ГГц |
опция 0714 |
от 1 МГц до 14 ГГц |
опция 0720 |
от 1 МГц до 20 ГГц |
опция 0730 |
от 1 МГц до 30 ГГц |
опция 0740 |
от 1 МГц до 40 ГГц |
разрешение по частоте |
1 Гц |
пределы основной допускаемой относительной погрешности частоты опорного генератора при выпуске из производства или |
± 1 10’6 |
после заводской подстройки при температуре (23 ± 5) °C | |
пределы допускаемого относительного годового дрейфа |
± 110’6 |
частоты опорного генератора | |
пределы дополнительной относительной погрешности частоты |
± 1М0-6 |
опорного генератора в рабочем диапазоне температур | |
полоса пропускания фильтра промежуточной частоты |
10 Гц; 100 Гц 1 кГц; 100 кГц |
номинальное значение мощности сигнала генератора | |
“High” |
минус 3 дБм 1 |
“Low” |
минус 20 дБм |
динамический диапазон измерения коэффициента передачи, не менее 2 | |
на частотах от 1 до 10 МГц |
65 дБ |
на частотах свыше 10 до 20 МГц |
85 дБ |
на частотах свыше 20 МГц до 8 ГГц |
100 дБ |
на частотах свыше 8 до 14 ГГц |
95 дБ |
на частотах свыше 14 до 40 ГГц |
100 дБ |
Продолжение таблицы 2
1 |
2 | ||||
среднеквадратическое значение шумов измерительной трассы, не более | |||||
модуль коэффициента отражения и передачи |
0,006 дБ 0,09° | ||||
фаза коэффициента отражения и передачи | |||||
пределы допускаемой абсолютной погрешности измерений 4 Dr модуля коэффициента отражения Г | |||||
опции 0708, 0714, 0720 с калибровочным набором N-ти на частотах от 1 МГц до 6 ГГц на частотах свыше 6 до 9 ГГц на частотах свыше 9 до 18 ГГц |
ша ± (0,008 + 0,01-Г + 0,025-Г2) ± (0,014 + 0,01-Г + 0,025-Г2) ±(0,025 ± 0,01-Г ± 0,05-Г2) ша ± (0,008 + 0,01-Г + 0,025-Г2) ± (0,016 + 0,005-Г + 0,05-Г2) ± (0,025 + 0,005-Г + 0,08-Г2) ± (0,032 + 0,005-Г + 0,1-Г2) | ||||
опции 0720, 0730, 0740 с калибровочным набором К-т на частотах от 1 МГц до 10 ГГц на частотах свыше 10 до 20 ГГц на частотах свыше 20 до 30 ГГц на частотах свыше 30 до 40 ГГц | |||||
пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения 4 |
± [(180/p)-arcsm(AГ/Г)]° | ||||
пределы допускаемой относительной погрешности измерений 4 модуля коэффициента передачи | |||||
значение модуля коэффициента передачи, дБ | |||||
<0;>- 15 |
<-15; >-50 <-50; >-70 | ||||
опции 0708, 0714, 0720 с калибровочным набором N-тииа | |||||
частота от 1 МГц до 8 ГГц частота свыше 8 до 14 ГГц частота свыше 14 до 18 ГГц |
± 0,10 дБ .........................: 0.12 дБ.......................... .........................: 0.12 дБ.......................... |
± 0,15 дБ ± 0.20 дБ .........................± 0.17дБ......................... |
± 0,30 дБ ± 0,50 дБ ± 0,32 дБ | ||
опции 0720, 0730, 0740 с калибровочным набором К-типа | |||||
частота от 1 МГц до 8 ГГц |
± 0,10 дБ |
± 0,15 дБ |
± 0,30 дБ | ||
частота свыше 8 до 14 ГГц |
±0,12 дБ |
± 0,20 дБ |
± 0,50 дБ | ||
частота свыше 14 до 20 ГГц |
±0,12 дБ |
±0,17 дБ |
± 0,32 дБ | ||
частота свыше 20 до 40 ГГц |
±0,13 дБ |
±0,18 дБ |
± 0,33 дБ | ||
пределы допускаемой относительной погрешности измерений 4 фазы коэффициента передачи | |||||
значение модуля коэффициента передачи, дБ | |||||
< 0; > - 15 |
< - 15; > - 50 < - 50; > - 70 | ||||
опции 0708, 0714, 0720 с калибровочным набором N-тииа | |||||
частота от 1 МГц до 8 ГГц частота свыше 8 до 14 ГГц частота свыше 14 до 18 ГГц |
± 1,0° ± 1,2° ± 1,4° |
± 1,4° ± 1,6° ± 1,5° |
±2,0° ± 2,8° ± 2,2° | ||
опции 0720, 0730, 0740 с калибровочным набором К-типа | |||||
частота от 1 МГц до 8 ГГц |
± 1,0° |
± 1,4° |
± 2,0° | ||
частота свыше 8 до 14 ГГц |
± 1,2° |
± 1,6° |
±2,8° | ||
частота свыше 14 до 40 ГГц |
± 1,6° |
± 1,8° |
±2,5° | ||
ОБЩ |
[ИЕ ХАРАКТЕРИСТИКИ | ||||
тип коаксиальных соединителей измерительных портов | |||||
опции 0708, 0714 |
N-тии, розетка | ||||
опции 0720, 0730, 0740 |
K-тип (2,92 мм), вилка | ||||
время непрерывной работы от аккумулятора, не менее |
4 часа | ||||
габаритные размеры, мм |
273 х 199 х 91 |
Продолжение таблицы 2
1 |
2 |
масса, не более |
3,0 кг |
условия эксплуатации |
группа 4 ГОСТ 22261-94 |
температура окружающей среды | |
рабочие условия применения |
от минус 10 до + 55 °C |
транспортирование и хранение |
от минус 51 до + 71 °C |
относительная влажность воздуха (без конденсата), не более |
95 % |
Примечания к таблице 2:
-
1 Здесь и далее «дБм» обозначает уровень мощности в дБ относительно 1 мВт.
-
2 Динамический диапазон определяется как разность между уровнем мощности генератора и уровнем собственных шумов приемника. Указанные значения - для полосы фильтра ПЧ 10 Гц, уровня мощности генератора “High”, количества усреднений не менее 10.
-
3 Полоса фильтра ПЧ 100 Гц, уровень мощности генератора “High”.
-
4 При температуре окружающей среды в пределах ± 1 °C от температуры, при которой производилась полная двухпортовая калибровка. Полоса фильтра ПЧ 10 Гц, уровень мощности генератора “High”.
