Номер по Госреестру СИ: 63655-16
63655-16 Анализаторы цепей векторные
(MS46122A, MS46322A)
Назначение средства измерений:
Анализаторы цепей векторные серий MS46122A, MS46322A (далее анализаторы) предназначены для измерения комплексных коэффициентов отражения и передачи в коаксиальных трактах.
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2
Внешний вид.
Анализаторы цепей векторные
Рисунок № 3
Внешний вид.
Анализаторы цепей векторные
Рисунок № 4
Внешний вид.
Анализаторы цепей векторные
Рисунок № 5
Внешний вид.
Анализаторы цепей векторные
Рисунок № 6
Внешний вид.
Анализаторы цепей векторные
Рисунок № 7
Программное обеспечение
по структуре является целостным, оно выполняет функции управления режимами работы, математической обработки и представления измерительной информации, а также взаимодействия с подключаемыми по интерфейсам внешними устройствами.
В анализаторах серии MS46122A поставляемое на USB флэш-накопителе программное обеспечение устанавливается пользователем на внешний компьютер, в анализаторах серии MS46322A программное обеспечение предустановлено изготовителем на внутреннем компьютере.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ShockLine |
Номер версии (идентификационный номер) ПО |
1.1.04 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделе 4 документов 10410-00340 «Анализаторы цепей векторные MS46122A. Руководство по эксплуатации» и 10410-00335 «Анализаторы цепей векторные MS46322A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам цепей векторным серий MS46122A, MS46322A
-
1. ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
-
2. ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
3. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
4. ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
-
5. ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
Поверка
Поверкаосуществляется по документу РТ-МП-3029-441-2016 «ГСИ. Анализаторы цепей векторные серий
MS46122A, MS46322A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19.02.2016 г.
Рекомендуемые средства поверки:
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06;
- частотомер универсальный FCA3003, регистрационный номер 51532-12;
- набор мер коэффициентов передачи и отражения Anritsu 3663-1, регистрационный номер 60436-15 (для анализаторов с соединителями N-типа);
- набор мер коэффициентов передачи и отражения Anritsu 3668-1, регистрационный номер 58910-14 (для анализаторов с соединителями K-типа).
Изготовитель
Фирма “Anritsu Company”, США
Адрес: 490 Jarvis Drive, Morgan Hill, CA 95037, USA
Тел./факс 1-888-534-8453; E-mail: sales.esdc@anritsu.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5
Тел./факс (495)926-71-85; E-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Тел.: +7(499)544-00-00, +7(499)129-19-11; Факс: +7(499)129-99-96; E-mail: info@rostest.ru
Принцип действия основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного генератора на фиксированной частоте, или в выбранной полосе частот с непрерывной либо однократной разверткой. Представление измеряемых комплексных параметров S11, S22, S21, S22 производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части). Анализаторы позволяют отображать полное сопротивление на диаграмме Смита и групповое время задержки.
В анализаторах серии MS46122A управление режимами работы и отображение измерительной информации производится с помощью внешнего компьютера. Питание осуществляется постоянным напряжением 12 В, в комплект поставки входит сетевой адаптер.
Анализаторы серии MS46322A имеют встроенный компьютер (для визуального отображения измерительной информации требуется внешний монитор), они имеют возможность подключения периферийных устройств и дистанционного управления через порты USB и Ethernet. Питание осуществляется от сети переменного тока.
Анализаторы имеют настольное исполнение и выполнены в ударопрочном корпусе. Вид передней и задней панели анализаторов показан на рисунках 1 - 4.

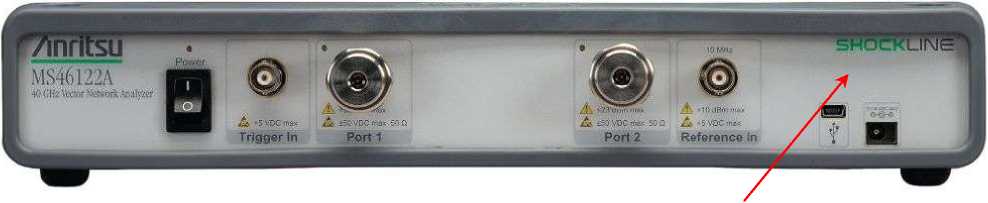

место нанесения знака утверждения типа и знака поверки Рисунок 1 - Вид передней панели анализаторов серии MS46122A
место нанесения знака утверждения типа и знака поверки

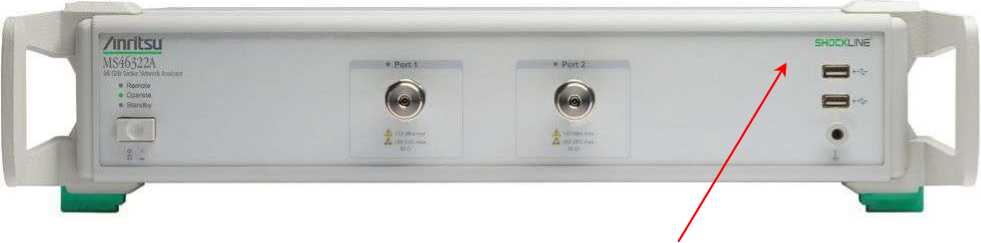

Рисунок 3 - Вид передней панели анализаторов серии MS46322A

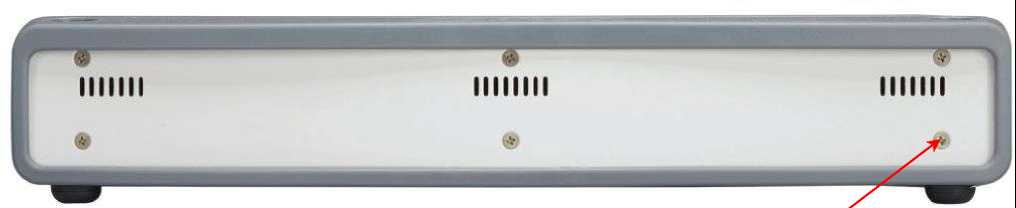

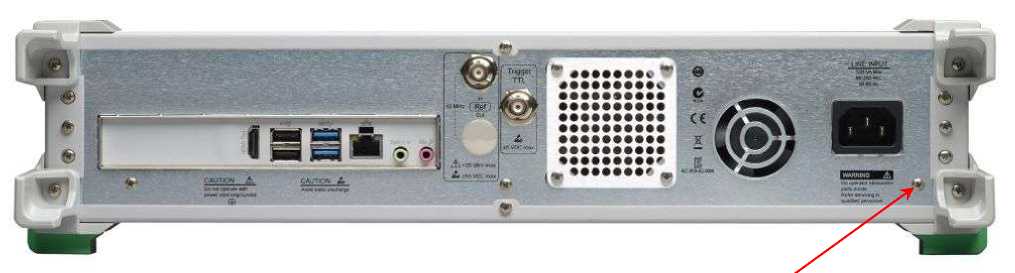

место пломбирования (краска под винт) Рисунок 4 - Вид задней панели анализаторов серии MS46322A
На рисунке 5 показан анализатор серии MS46122A с внешним компьютером, на рисунке 6 - анализатор серии MS46322A с внешним монитором.

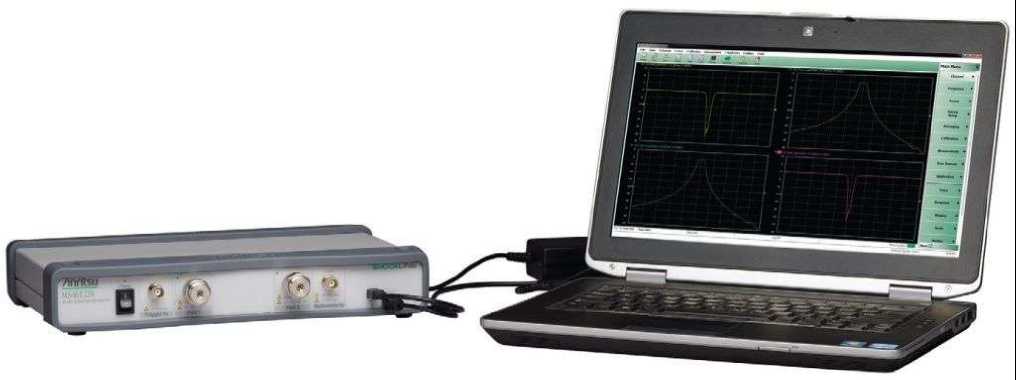

Рисунок 5 - Вид анализатора серии MS46122A с внешним компьютером
Серия MS46122A представлена тремя моделями MS46122A-010, MS46122A-020, MS46122A-040, серия MS46322A - шестью моделями MS46322A-004, MS46322A-010, MS46322A-014, MS46322A-020, MS46322A-030, MS46322A-040. Модели в сериях отличаются верхней частотой рабочего диапазона частот.

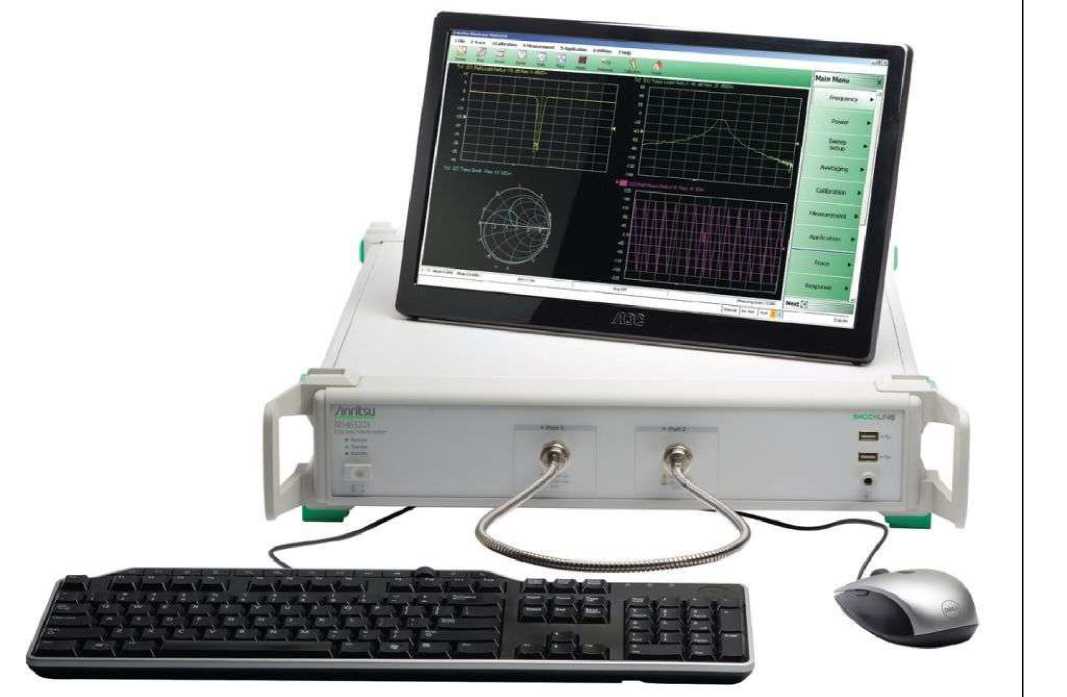

Рисунок 6 - Вид анализатора серии MS46322A с внешним монитором
Таблица 3 - Комплектность
Наименование и обозначение |
Кол-во, шт. |
Анализатор цепей векторный MS46122A-010/MS46122A-020/MS46122A-040/ MS46322A-004/MS46322A-010/MS46322A-020/MS46322A-030/MS46322A-040 |
1 (по заказу) |
USB флеш-накопитель с документацией и программой ShockLine (для моделей серии MS46122A) |
1 |
USB флеш-накопитель с программой для поверки “2300-560-R Performance Verification Software” |
1 (по заказу) |
Кабель сетевой (для моделей серии MS46322A) |
1 |
Адаптер для сети переменного тока 40-187-R (модели серии MS46122A) |
1 |
Кабель USB мини A/B 3-2000-1498 (для моделей серии MS46122A) |
1 |
Принадлежности (ВЧ кабели и адаптеры, калибровочные наборы) |
по заказу |
Руководство по эксплуатации 10410-00340 для анализаторов серии MS46122A 10410-00335 для анализаторов серии MS46322A |
1 |
Методика поверки РТ-МП-3029-441-2016 |
1 |
MS46322A-004: от 1 МГц до 4 ГГц
MS46122A-010, MS46322A-010: от 1 МГц до 8 ГГц
MS46322A-014: от 1 МГц до 14 ГГц
MS46122A-020, MS46322A-020: от 1 МГц до 20 ГГц
MS46322A-030: от 1 МГц до 30 ГГц MS46122A-040, MS46322A-040: от 1 МГц до 43,5 ГГц
Тип коаксиальных соединителей измерительных портов
MS46322A-004, MS46122A-010, MS46322A-010: N-тип, розетка прочие модели: K-тип (2,92 мм), вилка
Разрешение по частоте: 1 Гц
Пределы основной допускаемой относительной погрешности частоты опорного генератора при выпуске из производства или после заводской подстройки при температуре (23 ± 5) °C: ± 140’6
Пределы допускаемого относительного годового дрейфа частоты опорного генератора: ± 140’6
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур: ± 1-10-6
Полоса пропускания фильтра промежуточной частоты: от 10 Гц до 300 кГц
Номинальное значение мощности сигнала генератора
высокий (“High”): минус 3 дБм низкий (“Low”): минус 20 дБм
П р и м е ч а н и е - Здесь и далее «дБм» обозначает уровень мощности в дБ относительно 1 мВт.
Динамический диапазон измерения коэффициента передачи, не менее
на частотах от 1 до 10 МГц: 65 дБ
на частотах свыше 10 до 20 МГц: 85 дБ
на частотах свыше 20 МГц до 8 ГГц: 100 дБ
на частотах свыше 8 до 14 ГГц: 95 дБ
на частотах свыше 14 до 43,5 ГГц: 100 дБ
П р и м е ч а н и е - Динамический диапазон определяется как разность между уровнем мощности генератора и уровнем собственных шумов приемника. Указанные значения - для полосы фильтра ПЧ 10 Гц, уровня мощности генератора “High”, количества усреднений не менее 10.
Среднеквадратическое значение шумов измерительной трассы для модуля коэффициента отражения и передачи, не более
на частотах от 1 до 20 МГц: 0,03 дБ на частотах свыше 20 МГц до 43,5 ГГц: 0,006 дБ Среднеквадратическое значение шумов измерительной трассы для фазы коэффициента отражения и передачи, не более
на частотах от 1 до 20 МГц: 0,2°
на частотах свыше 20 МГц до 20 ГГц: 0,1°
на частотах свыше 20 до 43,5 ГГц: 0,15°
П р и м е ч а н и е - Указанные выше значения шумов даны для полосы фильтра ПЧ 10 Гц и уровня мощности генератора “High”.
Пределы допускаемой абсолютной погрешности измерений модуля
коэффициента отражения Г для моделей с соединителем N-типа
на частотах от 1 МГц до 6 ГГц: ± (0,008 + 0,01-Г + 0,025-Г2)
на частотах свыше 6 до 9 ГГц: ± (0,014 + 0,01-Г + 0,025-Г2)
на частотах свыше 9 до 18 ГГц: ± (0,025 + 0,01-Г + 0,05-Г2) для моделей с соединителем K-типа
на частотах от 1 МГц до 10 ГГц: ± (0,008 + 0,01-Г + 0,025-Г2)
на частотах свыше 10 до 20 ГГц: ± (0,016 + 0,005-Г + 0,05-Г2)
на частотах свыше 20 до 30 ГГц: ± (0,025 + 0,005-Г + 0,08-Г2)
на частотах свыше 30 до 40 ГГц: ± (0,032 + 0,005-Г + 0,1-Г2)
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения: ± [(180/p)-arcsin(Dr/r)]°,
где Dr - абсолютная погрешность измерений модуля коэффициента отражения Г Пределы допускаемой погрешности измерений модуля и фазы коэффициента передачи представлены в таблице 2.
Таблица 2 - Погрешность измерений модуля и фазы коэффициента передачи
Пределы допускаемой относительной погрешности измерений модуля коэффициента передачи, дБ | |||
значение модуля коэффициента передачи, дБ | |||
< 0; > - 15 |
< - 15; > - 50 |
< - 50; > - 70 | |
для моделей с соединителем N-тииа | |||
на частотах от 1 МГц до 8 ГГц |
± 0,10 |
± 0,15 |
±0,30 |
на частотах свыше 8 до 14 ГГц |
±0,12 |
±0,20 |
±0,50 |
на частотах свыше 14 до 18 ГГц |
±0,12 |
±0,17 |
±0,32 |
для моделей с соединителем К-типа | |||
на частотах от 1 МГц до 8 ГГц |
± 0,10 |
± 0,15 |
±0,30 |
на частотах свыше 8 до 14 ГГц |
±0,12 |
±0,20 |
±0,50 |
на частотах свыше 14 до 20 ГГц |
±0,12 |
±0,17 |
±0,32 |
на частотах свыше 20 до 40 ГГц |
±0,13 |
±0,18 |
±0,33 |
Пределы допускаемой абсолютной погрешности | |||
измерений фазы коэффициента передачи, ° | |||
значение модуля коэффициента передачи, дБ | |||
< 0; > - 15 |
< - 15; > - 50 |
< - 50; > - 70 | |
для моделей с соединителем N-типа | |||
на частотах от 1 МГц до 8 ГГц |
± 1,0 |
± 1,4 |
±2,0 |
на частотах свыше 8 до 14 ГГц |
±1,2 |
±1,6 |
±2,8 |
на частотах свыше 14 до 18 ГГц |
±1,4 |
±1,5 |
±2,2 |
для моделей с соединителем К-типа | |||
на частотах от 1 МГц до 8 ГГц |
± 1,0 |
± 1,4 |
±2,0 |
на частотах свыше 8 до 14 ГГц |
±1,2 |
±1,6 |
±2,8 |
на частотах свыше 14 до 40 ГГц |
±1,6 |
±1,8 |
±2,5 |
П р и м е ч а н и е - Указанные выше значения погрешности даны для температуры окружающей среды в пределах ± 1 °C от температуры, при которой производилась полная двухпортовая калибровка. Полоса фильтра ПЧ 10 Гц, уровень мощности генератора “High”.
Габаритные размеры (ширина х глубина х высота), мм модели серии MS46122A: 328 х 198 х 61 модели серии MS46322A: 484 х 590 х 108
Масса, не более, кг модели серии MS46122A: 2,2 модели серии MS46322A: 11,0
Частота сети питания: от 47 до 63 Гц Напряжение сети питания: от 90 до 264 В
Потребляемая мощность, не более, В^А модели серии MS46122A: 40 модели серии MS46322A: 350
Рабочие условия применения: группа 3 ГОСТ 22261-94 температура окружающей среды: от 0 до 50 °C относительная влажность воздуха при температуре не более 40 °C (без конденсата): от 5 до 95 %
Условия транспортирования и хранения температура окружающей среды: от минус 40 до 75 °C относительная влажность воздуха при температуре не более 65 °C (без конденсата): от 0 до 90 %
Электромагнитная совместимость: по ГОСТ Р МЭК 61326-1-2014 Безопасность: по ГОСТ IEC 61010-1-2014
