Номер по Госреестру СИ: 81984-21
81984-21 Преобразователи мощности измерительные
(MA24218A)
Назначение средства измерений:
Преобразователи мощности измерительные MA24218A (далее - преобразователи) предназначены для измерения мощности электромагнитных колебаний в коаксиальных радиотехнических трактах.
Внешний вид.
Преобразователи мощности измерительные
Рисунок № 1
Внешний вид.
Преобразователи мощности измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (драйвер) “Anritsu PowerXpert”, устанавливаемое на внешний компьютер служит для управления режимами работы и отображения измерительной информации, его метрологически значимая часть предназначена для хранения калибровочных коэффициентов, отображения и записи измеряемых значений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Anritsu PowerXpert |
Номер версии (идентификационный номер) |
3.3 и выше |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 3, 5 эксплуатационного документа.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям мощности измерительным MA24218AГосударственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от 30.12.2019 г. № 3461)
Принцип действия основан на преобразовании мощности входного высокочастотного сигнала в постоянное электрическое напряжение, пропорциональное уровню мощности, аналого-цифровом преобразовании напряжения в двоичный цифровой код в микропроцессоре, и передаче цифрового сигнала по интерфейсу USB 2.0 на внешние устройства.
При подключении к компьютеру на мониторе отображается виртуальная панель “Anritsu PowerXpert”, с помощью которой можно задавать режимы и наблюдать измеряемое значение уровня мощности. Калибровочные коэффициенты для набора частотных точек, определенные при заводской калибровке, записаны на внутреннем микропроцессоре. С помощью встроенного датчика температуры, сигнал которого преобразуется в цифровую форму, микропроцессором производится автоматическая температурная коррекция калибровочных коэффициентов.
Питание преобразователей осуществляется от внешних устройств (компьютера) по интерфейсу USB 2.0.
Конструктивно преобразователи выполнены в виде высокочастотной сборки, заключенной в прочный металлический корпус с защитными резиновыми накладками. На корпусе расположен входной высокочастотный разъем N-типа, разъем интерфейса USB и разъем триггера. На корпусе преобразователей отсутствуют элементы регулировки и подстройки, доступные пользователю. Пломбирование преобразователей не предусмотрено.

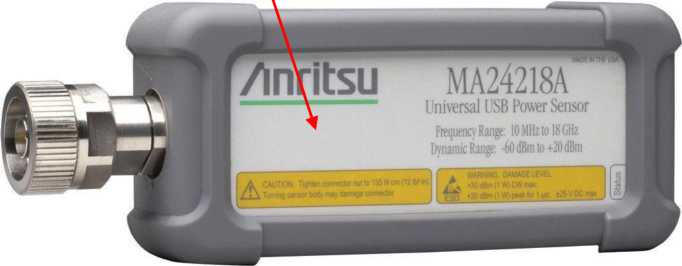

Общий вид лицевой панели преобразователей с указанием места нанесения знака утверждения типа и знака поверки в виде самоклеющихся этикеток представлен на рисунке 1.
место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид лицевой панели преобразователей

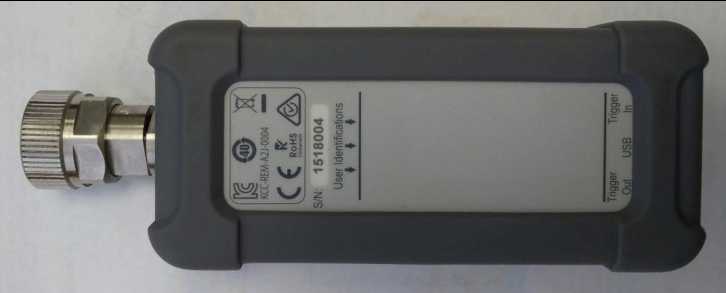

Общий вид задней панели преобразователей показан на рисунке 2. На ней размещена информационная табличка с заводским (серийным номером), на которой предусмотрено место для нанесения инвентарного (учетного) номера пользователя.
Рисунок 2 - Общий вид задней панели преобразователей
представлена в таблице 4.
Таблица 4 - Комплектность преобразователей
Наименование и обозначение |
Кол-во |
Преобразователь мощности измерительный MA24218A |
1 шт. |
Кабель интерфейсный USB 2.0 A - Mini-B |
1 шт. |
Кабель для подключения к входу триггера BNC(m) - MCX(m) |
1 шт. |
Руководство по эксплуатации 10585-00020R |
1 шт. |
Методика поверки MA24208A/МП-2021 |
1 шт. |
представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование |
Значение |
1 |
2 |
Диапазон частот, ГГ ц |
от 0,01 до 18 |
Диапазон измерения мощности, дБм 1) |
от -60 до +20 |
Разрешение индикации уровня мощности, дБ |
0,01 |
КСВН входа на частотах F, не более | |
10 МГц < F < 150 МГц |
1,17 |
150 МГц < F < 2 ГГц |
1,12 |
2 ГГц < F < 12,4 ГГц |
1,22 |
12,4 ГГц < F < 18 ГГц |
1,25 |
1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт. |
Окончание таблицы 2
1 |
2 |
Пределы допускаемой относительной погрешности измерения мощности, дБ 1) |
±0,3 |
Уровень собственных шумов в поддиапазонах мощности P, нВт (дБм), не более | |
-60 дБм < P < -16 дБм |
0,123 (-69,10) |
-16 дБм < P < +4 дБм |
10,1 (-49,95) |
+4 дБм < P < +20 дБм |
856 (-30,67) |
Нулевой уровень в поддиапазонах мощности P, нВт (дБм), не более 2,3) | |
-60 дБм < P < -16 дБм |
0,332 (-64,78) |
-16 дБм < P < +4 дБм |
38,7 (-44,12) |
+4 дБм < P < +20 дБм |
1070 (-29,70) |
Дрейф нулевого уровня в поддиапазонах мощности P, нВт (дБм), не более 2,3) | |
-60 дБм < P < -16 дБм |
0,344 (-64,64) |
-16 дБм < P < +4 дБм |
42,9 (-43,67) |
+4 дБм < P < +20 дБм |
996 (-30,02) |
Пределы допускаемой относительной погрешности калибровочных коэффициентов на частотах F при уровне мощности P, дБ, не более 2,4) | |
10 МГц < F < 50 МГц | |
-60 дБм < P < +20 дБм |
±0,14 |
50 МГц < F < 2 ГГц | |
-60 дБм < P < +4 дБм |
±0,14 |
+4 дБм < P < +20 дБм |
±0,15 |
2 ГГц < F < 12,4 ГГц | |
-60 дБм < P < -16 дБм |
±0,14 |
-16 дБм < P < +4 дБм |
±0,13 |
+4 дБм < P < +20 дБм |
±0,15 |
12,4 ГГц < F < 18 ГГц | |
-60 дБм < P < -16 дБм |
±0,17 |
-16 дБм < P < +4 дБм |
±0,13 |
+4 дБм < P < +20 дБм |
±0,14 |
|
Таблица 3 - Основные технические характеристики
Наименование |
Значение |
Тип высокочастотного входного разъема |
N(m) |
Номинальное значение силы тока потребления от порта USB, мА |
450 |
Габаритные размеры, мм | |
длина |
110 |
высота |
46 |
ширина |
26 |
Масса, г, не более |
397 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от 0 до 50 |
относительная влажность воздуха (без конденсата), %, не более | |
при температуре при 30 °C включ. |
95 |
при температуре св. 30 до 40 °C включ. |
75 |
при температуре св. 40 до 50 °C включ. |
45 |
