Идентификационные данные (признаки)

Значение

Идентификационное наименование

ShockLine

Номер версии (идентификационный номер)

2017.6.1 и выше

Наименование характеристики

Значение

1

2

Диапазон частот

MS46122B-010, MS46322B-010

от 1 МГ ц до 8 ГГц

MS46122B-020, MS46322B-020

от 1 МГ ц до 20 ГГ ц

MS46122B-043, MS46322B-043

от 1 МГц до 43,5 ГГц

MS46522B-010, MS46524B-010

от 50 кГц до 8,5 ГГц

MS46522B-020, MS46524B-020

от 50 кГц до 20 ГГц

MS46522B-043, MS46524B-043

от 50 кГц до 43,5 ГГц

Тип коаксиальных соединителей измерительных портов

модели с опцией 010

N-тип, розетка

модели с опциями 020, 043

K-тип (2,92 мм), вилка

Разрешение по частоте

1 Гц

1

2

Пределы основной допускаемой относительной погрешности частоты опорного генератора при выпуске из производства или после заводской подстройки при температуре (25 ±5) °C

MS46122B, MS46322B

±1М0^-6

MS46522B, MS46524B

±1-10-⁷

Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур

MS46122B, MS46322B

±1М0^-6

MS46522B, MS46524B

±1-10^-7

Пределы допускаемого относительного годового дрейфа частоты опорного генератора

±1М0^-6

Полоса пропускания фильтра промежуточной частоты (дискретные значения)

MS46122B, MS46322B

от 10 Гц до 300 кГц

MS46522B, MS46524B

от 10 Гц до 500 кГц

Количество точек отсчета на траектории

MS46122B, MS46322B

от 2 до 16001

MS46522B, MS46524B

от 2 до 20001

Номинальное значение мощности сигнала генератора, дБм ¹⁾

MS46122B, MS46322B (фиксированные значения)

высокий уровень на частотах менее 8 ГГц

+5

высокий уровень на частотах от 8 ГГц и выше

-3

низкий уровень

-20

MS46522B, MS46524B (регулируемые значения)

на частотах до 6 ГГц включ.

от -30 до +15

на частотах св. 6 до 8 ГГц включ.

от -30 до +12 ²⁾

на частотах св. 8 до 8,5 ГГц включ.

от -30 до +10

на частотах св. 8,5 до 40 ГГц включ.

от -30 до +7

на частотах св. 40 ГГц

от -30 до +4 ³⁾

Динамический диапазон измерения коэффициента передачи, дБ, не менее ⁴⁾

MS46122B, MS46322B

на частотах до 10 МГц включ.

85

на частотах св. 10 МГц до 8 ГГц включ.

100

на частотах св. 8 до 14 ГГц включ.

95

на частотах св. 14 до 40 ГГц включ.

100

на частотах св. 40 ГГц

100

MS46522B, MS46524B

на частотах до 1 МГц включ.

90

на частотах св. 1 до 50 МГц включ.

100

на частотах св. 50 МГц до 2 ГГц включ.

140

на частотах св. 2 до 4 ГГц включ.

137

• 1) Здесь и далее «дБм» обозначает уровень мощности в дБ относительно 1 мВт.

• 2) +10 дБм для моделей с опциями 020, 043.

• 3) Типовое справочное значение.

• 4) Динамический диапазон определяется как разность между уровнем мощности генератора

и уровнем собственных шумов приемника. Значения указаны для полосы пропускания фильтра ПЧ 10 Гц, максимального уровня мощности генератора, количества усреднений не менее 10.

1

2

на частотах св. 4 до 6 ГГц включ.

130

на частотах св. 6 до 8 ГГц включ.

128 ¹³

на частотах св. 8 до 8,5 ГГц включ.

120

на частотах св. 8,5 до 25 ГГц включ.

117

на частотах св. 25 до 40 ГГц включ.

120

на частотах св. 40 ГГц

120 2³

Среднеквадратическое значение шумов измерительной трассы для модуля коэффициента

отражения и передачи, дБ, не более ²’ ³

MS46122B, MS46322B

на частотах менее 20 МГц

0,03

на частотах от 20 МГ ц и выше

0,006

MS46522B, MS46524B

на частотах до 1 ГГц включ.

0,004

на частотах св. 1 до 25 ГГц включ.

0,003

на частотах св. 25 до 40 ГГц включ.

0,004

на частотах св. 40 ГГц

0,002 ²⁾

Среднеквадратическое значение шумов измерительной трассы для фазы коэффициента

отражения и передачи, °, не более ^{, 3}

MS46122B, MS46322B

на частотах менее 20 МГц

0,2

на частотах от 20 МГц до 20 ГГц включ.

0,1

на частотах св. 20 ГГц

0,15

MS46522B, MS46524B

на частотах до 1 ГГц включ.

0,04

на частотах св. 1 ГГц

0,05

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента

отражения Г при температуре (23 ±3) °C ^{4 3}

MS46122B, MS46322B

модели с опцией 010

на частотах от 1 МГц до 6 ГГц включ.

±(0,008 + 0,017-Г + 0,02-Г²)

на частотах от 6 ГГц до 8 ГГц включ.

±(0,015 + 0,017-Г + 0,02-Г²)

модели с опциями 020, 043

на частотах от 1 МГц до 10 ГГц включ.

±(0,008 + 0,017-Г + 0,02-Г²)

на частотах св. 10 до 20 ГГц включ.

±(0,016 + 0,017-Г + 0,05-Г²)

на частотах от 20 до 30 ГГц включ.

±(0,025 + 0,012-Г + 0,08-Г²)

на частотах св. 30 до 40 ГГц включ.

±(0,032 + 0,012-Г + 0,1-Г²)

на частотах св. 40 ГГц

±(0,032 + 0,012-Г + 0,1-Г²) ²³

13 122 дБ для моделей с опциями 020, 043.

2) Типовое справочное значение.

3) Значения указаны для полосы пропускания фильтра ПЧ 100 Гц, уровня мощности

генератора “High”, либо при номинальном значении “Default”.

4) С внешним калибровочным набором нагрузок, температура

в пределах ±1 °C от

температуры выполнения калибровки, полоса пропускания фильтра ПЧ 10 Гц, высокий

уровень мощности генератора.

5) S1₂ = 0, S₂1 = 0

1

2

MS46522B, MS46524B

модели с опцией 010

на частотах от 300 кГц до 6 ГГц включ.

±(0,01 + 0,015-Г + 0,018-Г²)

на частотах от 6 ГГц до 8,5 ГГц включ.

±(0,016 + 0,012-Г + 0,018-Г²)

модели с опциями 020, 043

на частотах от 300 кГц до 10 ГГц включ.

±(0,008 + 0,012-Г + 0,018-Г²)

на частотах св. 10 до 20 ГГц включ.

±(0,016 + 0,012-Г + 0,05-Г²)

на частотах от 20 до 30 ГГц включ.

±(0,025 + 0,012-Г + 0,08-Г²)

на частотах св. 30 до 40 ГГц включ.

±(0,032 + 0,012-Г + 0,1-Г²)

на частотах св. 40 ГГц

±(0,032 + 0,012-Г + 0,1-Г²) ³⁾

Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, ° ^1,2)

±[(180/я)-arcsin(АГ/Г)] ⁴⁾

Пределы допускаемой относительной погрешности измерений модуля и фазы коэффициента передачи ^1,5,6)

Таблица 3

• 1) С внешним калибровочным набором нагрузок, температура в пределах ±1 °C от температуры выполнения калибровки, полоса пропускания фильтра ПЧ 10 Гц, высокий уровень мощности генератора.

• 2) S12 = 0, S21 = 0

• 3) Типовое справочное значение.

• 4) Г - модуль коэффициента отражения, АГ - абсолютная погрешность измерений модуля коэффициента отражения

• 5) S11 = 0, S22 = 0

• 6) Измерительный кабель с пренебрежимо малыми значениями температурного дрейфа параметров, амплитудной и фазовой нестабильности при изгибе.

Модуль коэффициента передачи, дБ

значение модуля коэффициента передачи, дБ

от 0 до -10 включ.

св. -10 до -40 включ.

св. -40 до -60 включ.

MS46122B, MS46322B

на частотах до 10 МГц включ.

±0,1

±0,12

±0,5

на частотах св. 10 МГц

±0,1

±0,13

±0,15

MS46522B, MS46524B

на частотах до 300 кГц включ.

±0,15

±0,18

±1,2

на частотах св. 300 кГц до 50 МГц включ.

±0,15

±0,15

±0,5

на частотах св. 50 МГц до 40 ГГц включ.

±0,1

±0,07

±0,1

Фаза коэффициента передачи, °

MS46122B, MS46322B

на частотах до 10 МГц включ.

±0,8

±1,0

±4,0

на частотах св. 10 МГц

±0,8

±1,0

±1,5

MS46522B, MS46524B

на частотах до 300 кГц включ.

±1,0

±1,5

±8,0

на частотах св. 300 кГц до 50 МГц включ.

±1,0

±1,0

±4,0

на частотах св. 50 МГц до 40 ГГц включ.

±0,8

±0,7

±1,0

Напряжение и частота сети питания

MS46122B

12 В постоянного тока

MS46322B, MS46522B, MS46524B

от 90 до 264 В, от 47 до 63 Гц

Потребляемая мощность, Вт, не более

MS46122B

прочие модели

60

350

Габаритные размеры, мм

MS46122B

MS46322B

MS46522B

MS46524B

высота

62

108

152

ширина

329

484

445

глубина

198

590

442

Масса, кг, не более

MS46122B

MS46322B

MS46522B

MS46524B

2,2

11

16

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха, %

до 95 (без конденсата)

Электромагнитная совместимость

по ГОСТ Р МЭК 61326-1-2014

Безопасность

по ГОСТ IEC 61010-1-2014

Наименование и обозначение

Кол-во

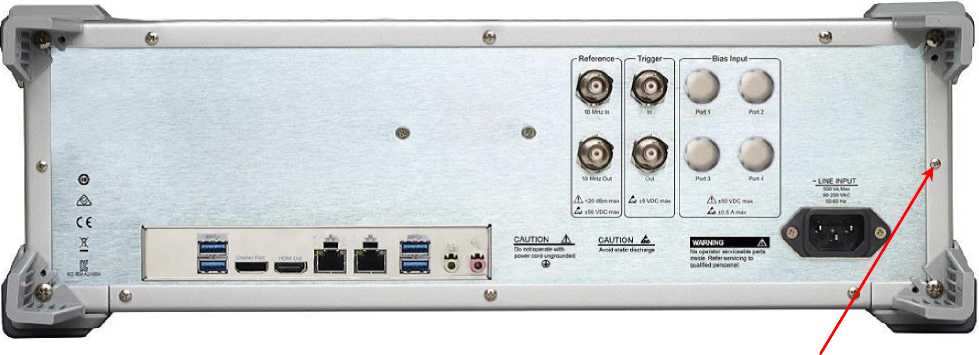

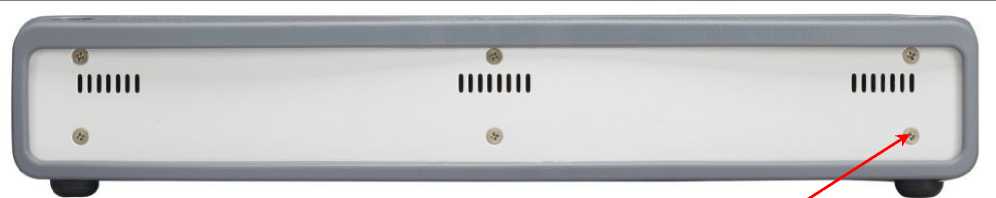

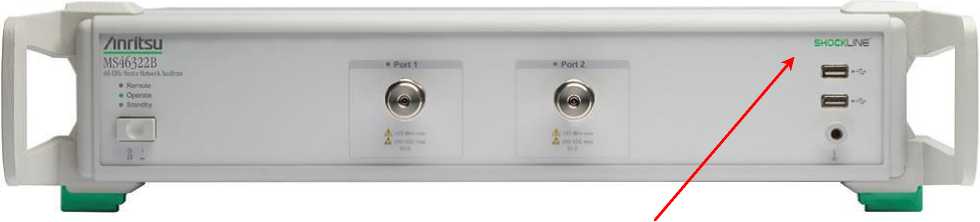

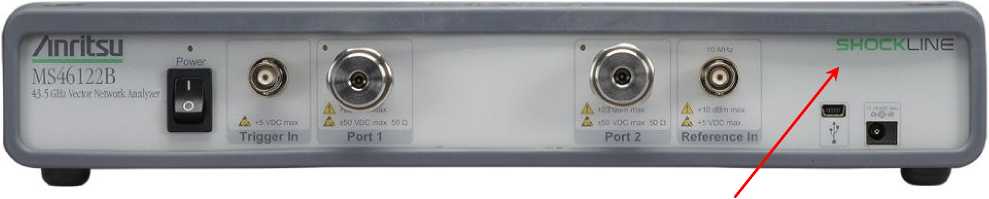

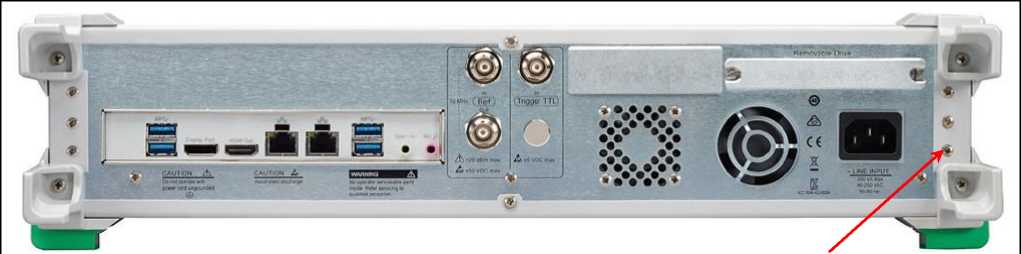

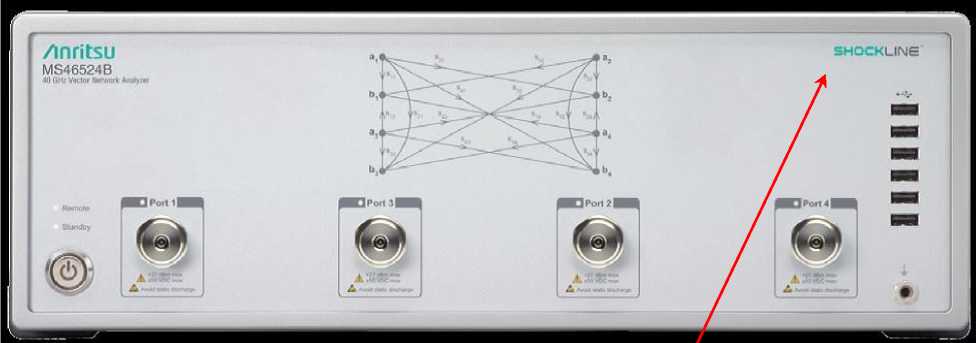

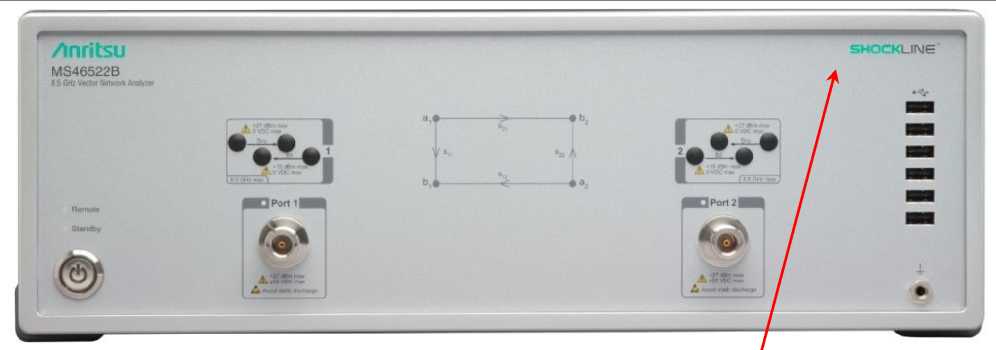

Анализатор цепей векторный MS46122B / MS46322B / MS46522B / MS46524B

1 шт.

Опции по заказу

001 - комплект крепежа для установки в стойку 19” (кроме MS46122B)

002 - измерения во временной области со стробированием

010 - диапазон частот до 8 ГГц (для моделей MS46122B/MS46322B), до 8,5 ГГц (MS4652xB)

020 - диапазон частот до 20 ГГ ц

043 - диапазон частот до 43,5 ГГц

022 - расширенный анализ во временной области (MS46522B, MS46524B)

051 - соединители для блока разделения сигналов (MS46522B-010, MS46524B-010)

061 - напряжение смещения на испытуемое устройство (MS46522B-010, MS46524B-010)

USB флеш-накопитель с программой ShockLine (для модели MS46122B)

1

USB флеш-накопитель с программой для поверки “Performance Verification Software”

1 (по заказу)

Кабель сетевой (для моделей MS46322B, MS46522B, MS46524B)

1

Адаптер для сети переменного тока 40-187-R (MS46122B)

1

Кабель USB мини A/B 3-2000RS-1815 (MS46122B)

1

Принадлежности (ВЧ кабели и адаптеры, калибровочные наборы)

по заказу

Руководство по эксплуатации

1 шт.

Методика поверки MS46000B/Mn-2017

1 шт.
