Номер по Госреестру СИ: 51637-12
51637-12 Трансформаторы напряжения
(TJC)
Назначение средства измерений:
Трансформаторы напряжения TJC (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения

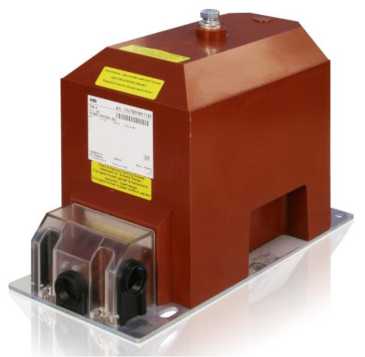

Рисунок № 1
Внешний вид.
Трансформаторы напряжения

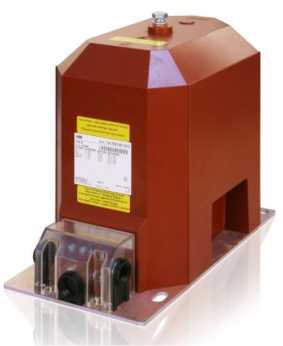

Рисунок № 2
Внешний вид.
Трансформаторы напряжения

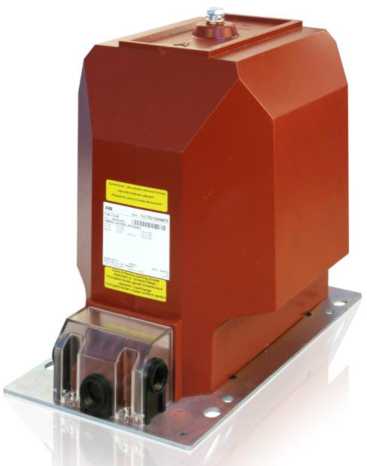

Рисунок № 3
Внешний вид.
Трансформаторы напряжения

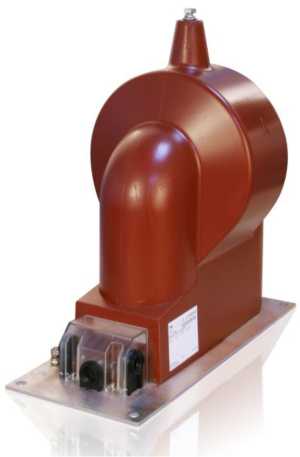

Рисунок № 4
Внешний вид.
Трансформаторы напряжения

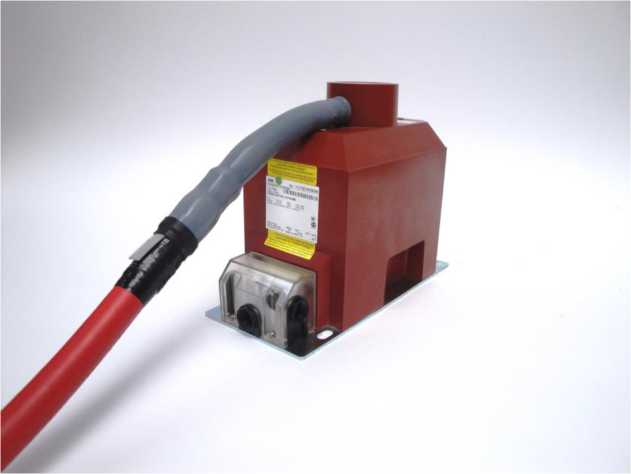

Рисунок № 5
Общие сведения
Дата публикации - 21.07.2022
Срок свидетельства - 21.08.2027
Номер записи - 141286
ID в реестре СИ - 363686
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TJС 7, TJС 4, TJC , TJC6, TJC4, TJC-7, TJC-6, TJC,10000√3,К.Т. 0,2, TJC, мод. TJC 4, TJC 7.1, TJC 7, TJC 6, TJC 5, TJC 4.C, TJC 4, TJC 20000/100, TJC, SVA 45175, SVA 45157,
Производитель
Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 966
Выдано извещений - 0
Кол-во периодических поверок - 220
Кол-во средств измерений - 211
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2906 дн.
Приказы РСТ, где упоминается данный тип СИ
№1743 от 2023.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№3140 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (18)
№190 от 2023.01.31 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 декабря 2022 г. № 3140 "Об утверждении типов средств измерений"
№1959 от 2024.08.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (17)
№1751 от 2025.08.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1751 от 2025.08.25 Об утверждении типов средств измерений
№2637 от 2025.12.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№2311 от 2021.10.19 О внесении изменений в сведения об утвержденных типах средств измерений
№1117 от 2022.05.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1747 от 2022.07.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1095 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1363 от 2024.06.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2083 от 2024.09.02 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1848 от 2021.08.26 Об утверждении типов средств измерений
№1361 от 2015.11.19 Об утверждении эталонов единиц величин
№2094 от 2014.12.24 О внесении изменений в описание типа на трансформаторы напряжения TJC
№899 от 2012.10.28 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 51637-12 по 51640-12)
№78 от 2022.01.14 ПРИКАЗ_Об утверждении типов средств измерений (21)
№1746 от 2022.07.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Трансформаторы напряжения (TJC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48214-11 31.08.2026 |
Трансформаторы тока, BDG 072A1/2/3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
49111-12 24.02.2017 |
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49112-12 |
Трансформаторы напряжения, TJP 4 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49113-12 24.02.2017 |
Трансформаторы тока, TPU 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
51367-12 21.08.2027 |
Трансформаторы тока, KOKS Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51368-12 21.08.2027 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51401-12 21.08.2027 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51637-12 21.08.2027 |
Трансформаторы напряжения, TJC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51638-12 21.08.2022 |
Трансформаторы напряжения, TDC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
54348-13 |
Трансформаторы тока, TSR-61 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
58151-14 03.07.2024 |
Трансформаторы тока, ELK-CN3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58213-14 03.07.2024 |
Трансформаторы тока, ELK-СT0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58214-14 03.07.2024 |
Трансформаторы тока, ELK-CN14 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
66885-17 09.03.2027 |
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
12 лет |
|
68390-17 |
Трансформаторы тока, KOKM 1LH14V1 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
69431-17 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
71106-18 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
74837-19 23.04.2024 |
Трансформаторы тока, KOKM Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75209-19 03.06.2024 |
Трансформаторы тока, BD 00 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75206-19 03.06.2024 |
Трансформаторы тока, KORI 072DF12 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76068-19 13.09.2024 |
Трансформаторы тока, KOLT 072 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76769-19 |
Трансформаторы напряжения, TJC6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
80151-20 |
Трансформаторы напряжения, TJP 4.0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
81470-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82531-21 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82756-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
87580-22 |
Трансформаторы напряжения, TJP 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
91268-24 |
Трансформаторы тока, TPU 40.23 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
92397-24 |
Трансформаторы напряжения, TJO 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
92398-24 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
94962-25 |
Трансформаторы напряжения, TJP 7 исп. 7.1 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Трансформаторы напряжения (TJC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 32 | 0 | 0 | 0 | 32 | 0 | 0 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 24 | 0 | 24 | 0 | 12 | 0 | 12 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| КВАРЦ Групп) (РОСС RU.0001.310359) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ДЦМ СКАВ (516) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "КОНЦЕРН РОСЭНЕРГОАТОМ" (1744) | 9 | 0 | 9 | 0 | 6 | 0 | 6 | |||
| ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 30 | 30 | 0 | 0 | 30 | 30 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 0 | 0 | 6 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| Забайкальская железная дорога - филиал ОАО "РЖД" (RA.RU.312774) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "ИМАТИКА" (RA.RU.311189) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 16 | 0 | 16 | 0 | 6 | 0 | 6 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Феррата" (1329) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 181 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 424 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 15 | 0 | 15 | 0 | 9 | 0 | 9 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 27 | 27 | 0 | 0 | 15 | 15 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ДЦМ ЗАБ (RA.RU.312774) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ООО "СУЭС" (RA.RU.312694) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ДЦМ ЗАБ ЖД ОАО «РЖД» (RA.RU.310555) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| ООО"ИИК "УЭНКО" (RA.RU.311318) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы напряжения (TJC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5127 | 5345 |
|
ФБУ Калининградский ЦСМ Калининградская область |
2595 | 5345 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
3467 | 5345 |
|
ФБУ Липецкий ЦСМ Липецкая область |
6991 | 5345 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
6366 | 5345 |
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения TJCГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1Л/3 до 750А/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Изготовитель
Фирма «ABB s.r.o.», ЧехияАдрес: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 547 152 602
Web-сайт: new.abb.com
E-mail: kontakt@cz.abb.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ»Юридический адрес: г. Москва, Гранатный пер., д.4
Телефон: +7 (495) 781 48 98
Трансформаторы - заземляемые однофазные с литой изоляцией имеют одну первичную и до трех вторичных обмоток. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток трансформаторов расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются прозрачной пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены 4 отверстия.
Трансформаторы выпускаются в следующих модификациях: TJC 4, TJC 4.C, TJC 5, TJC 6, TJC 7 и TJC 7.1, которые отличаются номинальными напряжениями и внешним видом.
На передней стенке корпуса трансформаторы имеют табличку с напечатанными на ней техническими данными и серийными номерами в виде буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр трансформаторов.
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид средства измерений приведен на рисунках с 1 по 5.
Рисунок 1 - Модификации TJC 4 и TJC 5
Рисунок 2 - Модификация TJC 6
Рисунок 3 - Модификация TJC 7.1
Рисунок 4 - Модификация TJC 7
Рисунок 5 - Модификация TJC 4.C
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс напряжения по ГОСТ 1516.3-96, кВ
|
3; 6; 10 10; 15 3; 6; 10; 15; 20 3; 6; 10; 15; 20; 24; 27; 35 |
|
Номинальное напряжения первичной обмотки, кВ - для модификаций TJC 4 и TJC 4.C |
3/\3; 3,3/\3; 6/\3; 6,3/\3; 6,6/\3; 6,9/\3; 10/\3; 10,5/\3; 11/V310,5/V3; 11/\3 |
|
- для модификации TJC 5 |
10/\3; 10,5/\3; 11/\3; 13,8/\3; 15/\3; 15,75/\3 |
|
- для модификации TJC 6 |
3/\3; 3,3/\3; 6/\3; 6,3/\3; 6,6/\3; 6,9/\3; 10/\3; 10,5/\3; 11/\3; 13,8/\3; 15/\3; 15,75/\3; 18/\3; 20/\3; 22/\3 |
|
- для модификаций TJC 7 и TJC 7.1 |
3/\3; 3,3/\3; 6/\3; 6,3/\3; 6,6/\3; 6,9/\3; 10/\3; 10,5/\3; 11/\3; 13,8/\3; 15/\3; 15,75/\3; 18/\3; 20/\3; 22/\3; 24/\3; 27/\3; 27,5; 35/\3 |
|
Номинальные напряжения основных вторичных обмоток, В |
100/V3; 110/^3; 100 |
|
Номинальные напряжения дополнительных вторичных обмоток, В |
100/3; 110/3; 100 |
|
Класс точности вторичных обмоток
|
0,2; 0,5; 1,0; 3Р; 6P 3P; 6P |
|
Номинальные мощности основных и дополнительной вторичных обмоток, В • А |
2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 150; 200; 300 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69 У3 в диапазоне |
от -25 до +50 |
|
температур окружающей среды, оС |
или от -25 до +40 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
