Номер по Госреестру СИ: 91268-24
91268-24 Трансформаторы тока
(TPU 40.23)
Назначение средства измерений:
Трансформаторы тока TPU 40.23 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

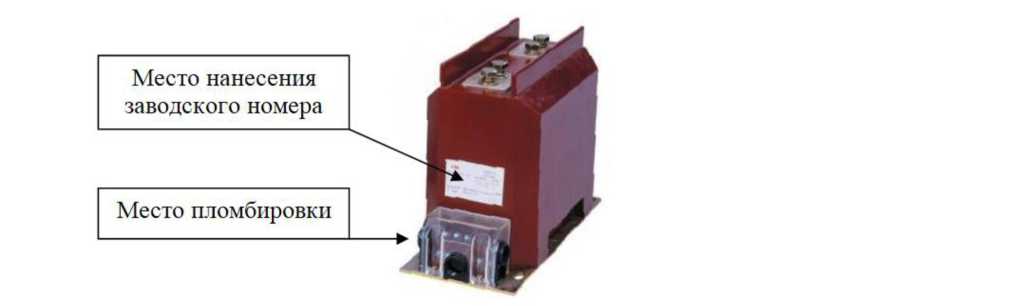

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель
Фирма «ABB s.r.o.», Чехия
Юридический адрес: Videnska 117, 619 00 Brno, Czech republic
Телефон: +420 547 152 602
Факс: +420 547 152 626
Web-сайт: www.abb.com
Изготовитель
Фирма «ABB s.r.o.», Чехия
Адрес: Videnska 117, 619 00 Brno, Czech republic
Телефон: +420 547 152 602
Факс: +420 547 152 626
Web-cайт: www.abb.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Правообладатель
Фирма «ABB s.r.o.», Чехия
Юридический адрес: Videnska 117, 619 00 Brno, Czech republic
Телефон: +420 547 152 602
Факс: +420 547 152 626
Web-сайт: www.abb.com
Трансформаторы тока однофазные, по принципу конструкции - опорные, с литой изоляцией. Трансформаторы тока установлены в комплектные распределительные устройства (КРУ).
Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока модификации TPU 40.23 зав. № 1VLT5106024478, 1VLT5106024532, 1VLT5106024480, 1VLT5106024526, 1VLT5106024519, 1VLT5106024504, 1VLT5106024518, 1VLT5106024537, 1VLT5106024502, 1VLT5106024493, 1VLT5106024494, 1VLT5106024491, 1VLT5106024534, 1VLT5106024528, 1VLT5106024495, 1VLT5106024513, 1VLT5106024538, 1VLT5106024509, 1VLT5106024551, 1VLT5106024553, 1VLT5106024550, 1VLT5106024523, 1VLT5106024487, 1VLT5106024512, 1VLT5106024514, 1VLT5106024525, 1VLT5106024536, 1VLT5106024498, 1VLT5106024489, 1VLT5106024496, 1VLT5106024527, 1VLT5106024524, 1VLT5106024520, 1VLT5106024505, 1VLT5106024529, 1VLT5106024492, 1VLT5106024541, 1VLT5106024548, 1VLT5106024552, 1VLT5106024481, 1VLT5106024535, 1VLT5106024497, 1VLT5106024483, 1VLT5106024500, 1VLT5106024521, 1VLT5106024588, 1VLT5106024591, 1VLT5106024587, 1VLT5106024589, 1VLT5106024590, 1VLT5106024592, 1VLT5106024503, 1VLT5106024490, 1VLT5106024510, 1VLT5106024501, 1VLT5106024479, 1VLT5106024508, 1VLT5106024488, 1VLT5106024533, 1VLT5106024530, 1VLT5106024485, 1VLT5106024522, 1VLT5106024499, 1VLT5106024506, 1VLT5106024511, 1VLT5106024516, 1VLT5106024507, 1VLT5106024486, 1VLT5106024484, 1VLT5106024531, 1VLT5106024477, 1VLT5106024515, 1VLT5106024517, 1VLT5106024482, 1VLT5106024476.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифро-буквенного обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
аблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор тока |
TPU 40.23 |
1 шт. |
Паспорт |
TPU 40.23 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Заводской номер |
1VLT5106024551, 1VLT5106024553, 1VLT5106024550, 1VLT5106024541, 1VLT5106024548, 1VLT5106024552 |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
200 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S; 0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
5; 10 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Заводской номер |
1VLT5106024588, 1VLT5106024591, 1VLT5106024587, 1VLT5106024589, 1VLT5106024590, 1VLT5106024592 |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
600 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S; 0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
5; 10 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Заводской номер |
1VLT5106024478, 1VLT5106024532, 1VLT5106024480, 1VLT5106024526, 1VLT5106024519, 1VLT5106024504, 1VLT5106024518, 1VLT5106024537, 1VLT5106024502, 1VLT5106024493, 1VLT5106024494, 1VLT5106024491, 1VLT5106024534, 1VLT5106024528, 1VLT5106024495, 1VLT5106024513, 1VLT5106024538, 1VLT5106024509, 1VLT5106024523, 1VLT5106024487, 1VLT5106024512, 1VLT5106024514, 1VLT5106024525, 1VLT5106024536, 1VLT5106024498, 1VLT5106024489, 1VLT5106024496, 1VLT5106024527, 1VLT5106024524, 1VLT5106024520, 1VLT5106024505, 1VLT5106024529, 1VLT5106024492, 1VLT5106024481, 1VLT5106024535, 1VLT5106024497, 1VLT5106024483, 1VLT5106024500, 1VLT5106024521, 1VLT5106024503, 1VLT5106024490, 1VLT5106024510, 1VLT5106024501, 1VLT5106024479, 1VLT5106024508, 1VLT5106024488, 1VLT5106024533, 1VLT5106024530, 1VLT5106024485, 1VLT5106024522, 1VLT5106024499, 1VLT5106024506, 1VLT5106024511, 1VLT5106024516, 1VLT5106024507, 1VLT5106024486, 1VLT5106024484, 1VLT5106024531, 1VLT5106024477, 1VLT5106024515, 1VLT5106024517, 1VLT5106024482, 1VLT5106024476 |
Номинальное напряжение, кВ |
10 |
Номинальный первичный ток 11ном, А |
400 |
Номинальный вторичный ток Ьном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S; 0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
5; 10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -5 до +40 |
