Сведения о средстве измерений: 87580-22 Трансформаторы напряжения

Номер по Госреестру СИ: 87580-22
87580-22 Трансформаторы напряжения
(TJP 7)

Назначение средства измерений:
Трансформаторы напряжения TJP 7 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 2

Общие сведения

Дата публикации - 09.12.2022
Срок свидетельства -
Номер записи - 189551
ID в реестре СИ - 1404254
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

TJP 7.1, TJP 7,

Производитель

Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3078 от 2022.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Трансформаторы напряжения (TJP 7)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB s.r.o."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48214-11
31.08.2026
Трансформаторы тока, BDG 072A1/2/3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
49111-12
24.02.2017
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49112-12

Трансформаторы напряжения, TJP 4
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49113-12
24.02.2017
Трансформаторы тока, TPU 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
51367-12
21.08.2027
Трансформаторы тока, KOKS
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51368-12
21.08.2027
Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51401-12
21.08.2027
Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51637-12
21.08.2027
Трансформаторы напряжения, TJC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51638-12
21.08.2022
Трансформаторы напряжения, TDC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
54348-13

Трансформаторы тока, TSR-61
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
4 года
58151-14
03.07.2024
Трансформаторы тока, ELK-CN3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58213-14
03.07.2024
Трансформаторы тока, ELK-СT0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58214-14
03.07.2024
Трансформаторы тока, ELK-CN14
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
66885-17
09.03.2027
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
12 лет
68390-17

Трансформаторы тока, KOKM 1LH14V1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
69431-17

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
71106-18

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
74837-19
23.04.2024
Трансформаторы тока, KOKM
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75209-19
03.06.2024
Трансформаторы тока, BD 00
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75206-19
03.06.2024
Трансформаторы тока, KORI 072DF12
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76068-19
13.09.2024
Трансформаторы тока, KOLT 072
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76769-19

Трансформаторы напряжения, TJC6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
80151-20

Трансформаторы напряжения, TJP 4.0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
81470-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82531-21

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82756-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
87580-22

Трансформаторы напряжения, TJP 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
91268-24

Трансформаторы тока, TPU 40.23
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92397-24

Трансформаторы напряжения, TJO 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92398-24

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
94962-25

Трансформаторы напряжения, TJP 7 исп. 7.1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года

Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.

В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.

Бесплатный

Кто поверяет Трансформаторы напряжения (TJP 7)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСЕРВИС"
(RA.RU.311269)
  • TJP 7
  • TJP 7.1
  • 5 5 0 0 4 4 0

    Стоимость поверки Трансформаторы напряжения (TJP 7)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

    Лист № 3 Всего листов 4

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «ABB s.r.o.», Чехия

    Адрес: Videnska 117, 619 00 Brno, Czech republic

    Телефон: +420 547 152 602

    Факс: +420 547 152 626

    Web-сайт: www.abb.com

    Изготовитель

    Фирма «ABB s.r.o.», Чехия
    Адрес: Videnska 117, 619 00 Brno, Czech republic
    Телефон: +420 547 152 602
    Факс: +420 547 152 626
    Web-cайт: www.abb.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    ИНН 7727061249
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Фирма «ABB s.r.o.», Чехия
    Адрес: Videnska 117, 619 00 Brno, Czech republic
    Телефон: +420 547 152 602
    Факс: +420 547 152 626
    Web-сайт: www.abb.com

    Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

    Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.

    Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода, залитого компаундом на основе эпоксидной смолы, из одной первичной обмотки и двух вторичных.

    Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На узкой боковой стенке корпуса размещена маркировочная табличка с указанием технических данных.

    Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации TJP 7 исп. 7.1 зав. № 1VLT5209008474, 1VLT5209008475, 1VLT5209008476, 1VLT5209008478, модификации TJP 7.1 зав. № 1VLT5209017168.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения.

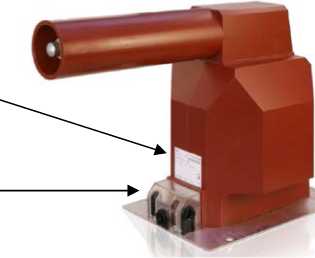

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
