49112-12 Трансформаторы напряжения
(TJP 4)
Назначение средства измерений:
Трансформаторы напряжения TJP 4 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения

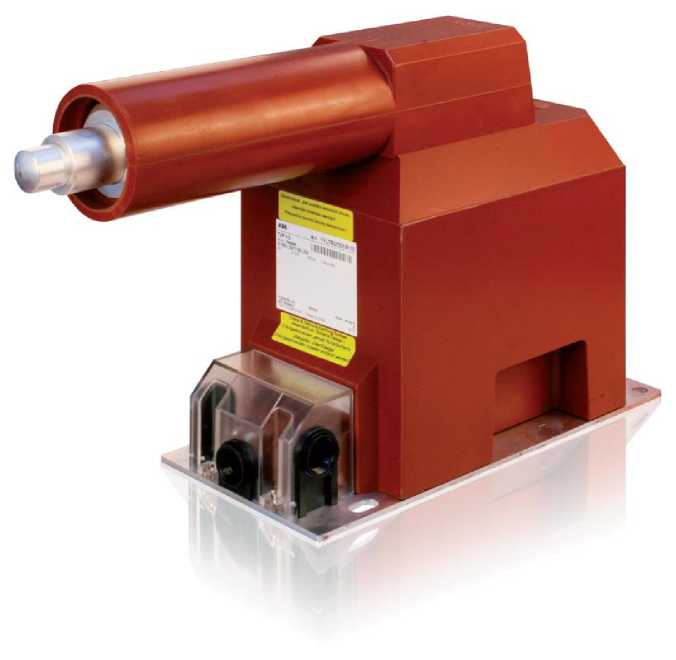

Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах приведены в соответствующем разделе паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP 4
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки. Техническая документация фирмы «ABB s.r.o.», Чехия.
Поверка
ПоверкаОсуществляется в соответствии с ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Изготовитель
Фирма «ABB s.r.o.», Чехия
Адрес: Videnska 117, 619 00 Brno, Czech Republic.
Тел. +420 547 152 602 Факс: +420 547 152 626
Web-сайт: http://www.abb.com
Заявитель
ООО «АББ», г. Москва.
Адрес: 117997, Москва, ул. Обручева, 30/1, стр. 2.
Тел. +7 (495) 960-22-00 Факс: +7 (495) 960-22-01
Web-сайт: http://www.abb.ru
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения TJP 4 - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Трансформаторы представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.
Высоковольтный вывод «А» первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Корпус защитного предохранительного устройства литой, из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических и климатических воздействий.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. Трансформаторы имеют клемму заземления с винтом М8. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10. На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Трансформатор напряжения TJP 4 24 шт. (Зав. №№ 1VLT5208016502, 1VLT5208016503,
1VLT5208016504, 1VLT5208016505, 1VLT5208016506, 1VLT5208016507, 1VLT5208016514, 1VLT5208016515, 1VLT5208016516, 1VLT5208016517, 1VLT5208016518, 1VLT5208016519, 1VLT5208016520, 1VLT5208016521, 1VLT5208016522, 1VLT5208016523, 1VLT5208016524, 1VLT5208016525, 1VLT5208016526, 1VLT5208016527, 1VLT5208016528, 1VLT5208016529, 1VLT5208016530, 1VLT5208016531).
Паспорт 24 экз.
Таблица 1 - Характеристики трансформаторов напряжения TJP 4
Характеристики |
Значение |
Класс напряжения по ГОСТ 1516.3-96, кВ |
10 |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальное напряжение первичной обмотки, кВ |
10/^3 |
Номинальное напряжение - основной вторичной обмотки, В |
100/^3 |
- дополнительной вторичной обмотки, В |
100/3 |
Класс точности - основной вторичной обмотки; |
0,5 |
- дополнительной вторичной обмотки |
3Р |
Номинальная мощность - основной вторичной обмотки, А |
75 |
- дополнительной вторичной обмотки, В^А |
150 |
Номинальная частота, Гц |
50 |
Г руппа соединения обмоток |
1/1/1-0-0 |
Габаритные размеры, мм, (длинахширинахвысота) |
486х148х280 |
Масса, кг |
27 |
Климатическое исполнение и категория |
У3 в диапазоне рабочих температур |
размещения по ГОСТ 15150-69 |
от - 25 до + 40 °С |
