Номер по Госреестру СИ: 48214-11
48214-11 Трансформаторы тока
(BDG 072A1/2/3)
Назначение средства измерений:
Трансформаторы тока BDG 072A1/2/3 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы тока BDG 072A1/2/3 устанавливаются снаружи на заземленных частях корпуса генераторного выключателя и КРУЭ.

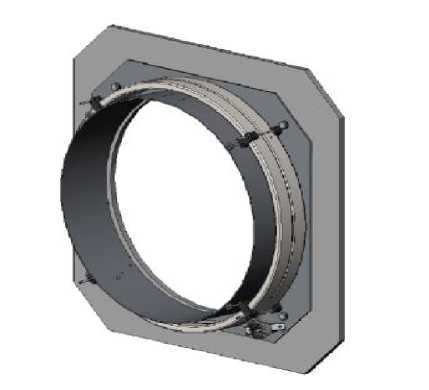

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 31.08.2026
Номер записи - 137256
ID в реестре СИ - 359656
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, модификация BDG 072A1, мод. BDG 072A1, ЕТК, ETW-I-N, ETW-15 ZEN, ETW, ETK-I-N, ETK, BDG 072A3, BDG 072A1/2/3, BDG 072A1, A-V B-H, -,
