Номер по Госреестру СИ: 75206-19
75206-19 Трансформаторы тока
(KORI 072DF12)
Назначение средства измерений:
Трансформаторы тока KORI 072DF12 (далее - трансформаторы), предназначены для масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы тока
Рисунок № 1

Внешний вид.
Трансформаторы тока
Рисунок № 2

Внешний вид.
Трансформаторы тока
Рисунок № 3

Внешний вид.
Трансформаторы тока
Рисунок № 4

Внешний вид.
Трансформаторы тока
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока KORI 072DF12
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный № 27007-04;
-
- прибор сравнения КНТ-05, регистрационный № 37854-08;
-
- магазин нагрузок МР 3027, регистрационный № 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
Изготовитель
«ABB s.r.o.», Чехия
Юридический адрес: Vyskocilova 1561/4a, Michle, 140 00, Prague 4, Czech Republic
Адрес: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 597 468 940 и +420 547 152 602
Факс: +420 547 152 626
Web-сайт: new.abb.com
E-mail: kontakt@cz. abb. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов заключается в преобразовании переменного тока частотой 50 или 60 Гц в переменный ток, пригодный для измерений с помощью стандартных приборов и устройств релейной защиты.
Трансформаторы являются шинными с кольцевым сердечником. Корпус трансформаторов выполнен из пластика. Трансформаторы не имеют собственной первичной обмотки и предназначены для внутренней установки. Первичными обмотками трансформаторов служат шинопроводы, вводы или кабели электроустановки, в которую они устанавливаются. Трансформаторы могут иметь до 2-х вторичных обмоток для учета, измерения или защиты. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. При установке трансформатора на проводник (ввод, кабель или токоведущая шина) изоляция определяется и обеспечивается изоляцией проводника.

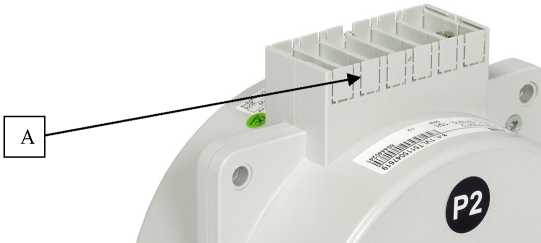

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.





Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
0,66 |
Наибольшее рабочее напряжение, кВ |
0,72 |
Номинальная частота переменного тока, Гц |
50 или 60 |
Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А |
от 10 до 400 |
Номинальный вторичный ток, А |
1 или 5 |
Класс точности обмотки для измерений и учета |
0,2; 0,2S; 0,5; 0,5S; 1 |
Класс точности обмотки для защиты |
5Р;10Р |
Номинальная мощность вторичной обмотки (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), ВА |
от 1 до 20 |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
5 или 10 |
Номинальная предельная кратность вторичной обмотки для защиты |
5; 10; 15; 20; 25; 30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры трансформатора, мм, не более | |
- внутренний диаметр |
59 |
- внешний диаметр |
180 |
- высота |
120 |
Масса, кг, не более |
5 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от -25 до +55 |
Средний срок службы, не менее, лет |
30 |
Средняя наработка на отказ не менее, ч |
270000 |
