Номер по Госреестру СИ: 66885-17
66885-17 Трансформаторы напряжения
(TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G)
Назначение средства измерений:
Трансформаторы напряжения TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G (далее - трансформаторы) предназначены для измерения и учета электроэнергии при непосредственном подсоединении к шинам генераторного напряжения электрических станций или к выводам генераторов, а также для защиты, автоматики, управления и сигнализации в установках переменного тока номинальной частотой 50 и 60 Гц классов напряжения до 36 кВ.

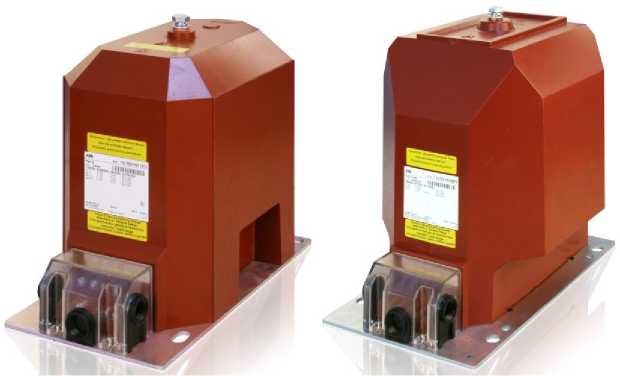

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

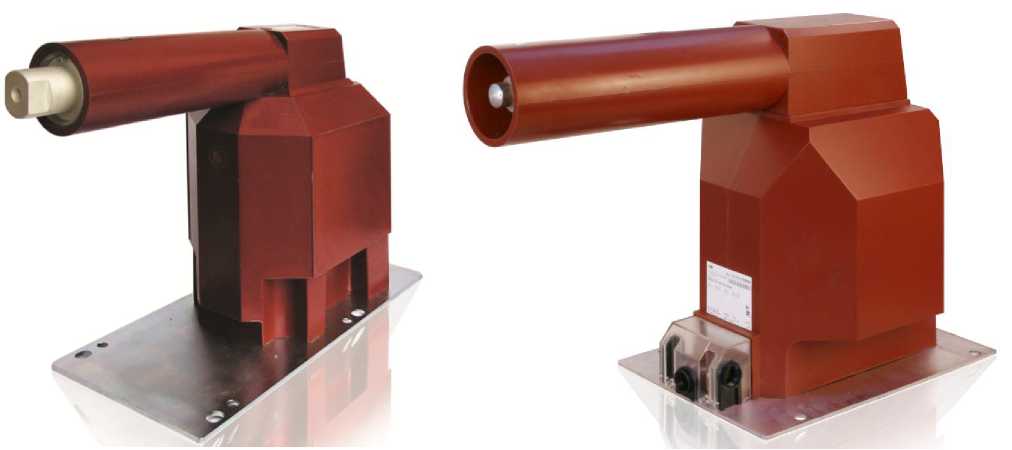

Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на табличку трансформаторов методом лазерной печати и на паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
Основные средства поверки:
- трансформатор напряжения измерительный эталонный NVOS, (регистрационный номер в Федеральном информационном фонде 32397-12);
- прибор электроизмерительный эталонный многофункциональный
Энергомонитор 3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
Изготовитель
«ABB s.r.o.», Чехия
Адрес: Videnska 117, 619 00 Brno, Czech Republic
Юридический адрес: Vyskocilova 1561/4a, Michle, 140 000 Praha 4, Czech Republic Телефон/Факс: +420 547 152 602/+420 547 152 626
Web-сайт: http://www.abb.com
E-mail: kontakt@ cz. abb. com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ») ИНН 7727180430
Юридический адрес: Российская Федерация, 117335, г. Москва, Нахимовский проспект, д.58, офис 5A.R5
Телефон/Факс: +7 495 7772220/+7 495 7772221
Web-сайт: http://www. abb.ru
E-mail: contact.center@ru.abb.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Трансформаторы напряжения могут иметь один или два коэффициента трансформации и от одной до трех вторичных обмоток. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток двухфазных трансформаторов расположены в верхней части корпуса, для однофазных - в верхней части и в клеммной колодке. Зажимы вторичных обмоток расположены в клеммной колодке на литом выступе корпуса и закрываются прозрачной пластмассовой пломбируемой крышкой. Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены отверстия для крепления.
Трансформаторы различаются исполнениями в зависимости от номинального напряжения, количества фаз, наличия встроенного предохранителя и габаритными размерами. Однофазные трансформаторы - заземляемые, двухфазные - незаземляемые.
Расшифровка условного обозначения трансформатора:
T X X X . X - G
| Для применения в составе генераторных распределительных устройств
Конструктивный вариант исполнения в зависимости от габаритных размеров (если исполнение единственное, символ в обозначении отсутствует)
Тип в зависимости от наибольшего рабочего напряжения, (6 - от 3 до ___________24 кВ, 7 - от 3 до 36 кВ)__________________________________________________ Конструктивное исполнение (Р - со встроенным предохранителем, С -
_______________без предохранителя)___________________________________________________ Конструктивный признак - число фаз (J - однофазный, D - двухфазный)
Целевое назначение (трансформатор напряжения)
Внешний вид трансформаторов с указанием место пломбирования показан на рисунках 1 - 3.
Место пломбировки от несанкционированного
доступа ,
Рисунок 1 - Внешний вид трансформаторов напряжения двухфазных TDC 6.X-G
Рисунок 2 - Внешний вид трансформаторов напряжения однофазных TJC 6.X-G и TJC 7.X-G
Рисунок 3 - Внешний вид трансформаторов напряжения TJP 6.X-G и TJP 7.X-G
Трансформатор напряжения (исполнение по заказу) - 1 шт.
Протокол приемо-сдаточных испытаний - 1 экз.
Паспорт - 1 экз.
Таблица 1 - трансформаторов напряжения TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G
Наименование характеристик |
Модель трансформаторов напряжения | ||||
TDC 6.X-G |
TJC 6.X-G |
TJP 6.X-G |
TJC 7.X-G |
TJP 7.X-G | |
Номинальное напряжение, кВ |
20 |
31,5 | |||
Наибольшее рабочее напряжение, кВ |
24 |
36 | |||
Классы точности измерительной обмотки |
0,2; 0,5; 1 | ||||
Номинальная мощность измерительной обмотки для классов точности, В^А |
от 1 до 150 | ||||
Классы точности дополнительной обмотки |
3Р; 6Р | ||||
Номинальная мощность дополнительной обмотки для классов точности, В^А |
от 1 до 200 | ||||
Номинальное первичное напряжение, В |
от 3000/\3 до 24000 |
3000/^3 до 24000/^3 |
3000/^3 до 31500/^3; | ||
Номинальное напряжение основной вторичной обмотки, В |
100; 100/03 | ||||
Номинальное напряжение дополнительной вторичной обмотки, В |
100; 100/3; 100/\3 | ||||
Номинальная частота, Гц |
50; 60 | ||||
Средняя наработка на отказ, ч, не менее |
5406 | ||||
Срок службы, лет, не менее |
30 | ||||
Габаритные размеры,(длинахширинахвысота), мм, не более: |
375х200х280 |
375x200x281,5 |
587x200x341 |
400x230x324 |
620x230x414 |
Масса, кг |
38 |
43 |
48 |
54 |
Климатическое исполнение УЗ по ГОСТ 15150-69 в диапазоне температур от минус 25 до 80 °С
