Номер по Госреестру СИ: 51638-12
51638-12 Трансформаторы напряжения
(TDC)
Назначение средства измерений:
Трансформаторы напряжения TDC (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.

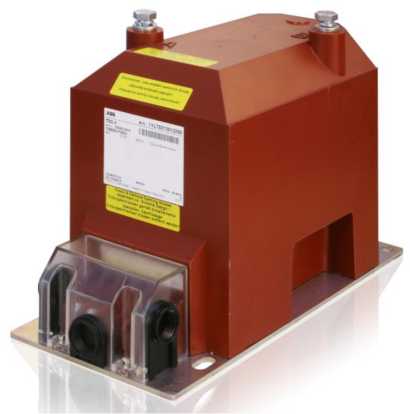

Трансформаторы напряжения
Рисунок № 1
Внешний вид.

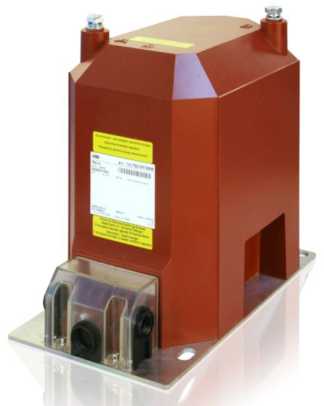

Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п.11 и приложении Б ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения TDCГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
Фирма «ABB s.r.o.», ЧехияАдрес: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 547 152 602
Web-сайт: new.abb.com
E-mail: kontakt@cz.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)Адрес: 117335, г. Москва, Нахимовский проспект, д. 58
ИНН 7727180430
Телефон: +7 (495) 777-22-20
Web-сайт: new.abb.com/ru
E-mail: contact.center@ru.abb.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ» Юридический адрес: г. Москва, Гранатный пер., д.4Телефон: +7 (495) 781 48 98
Трансформаторы - незаземляемые однофазные с литой изоляцией, могут иметь до трех вторичных обмоток. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток трансформаторов расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются прозрачной пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической опорной плитой, вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте эксплуатации в опорной плите изготовлены 4 отверстия.
Трансформаторы выпускаются в следующих модификациях: TDC 4, TDC 5 и TDC 6 которые отличаются номинальными напряжениями.
Общий вид средства измерений приведен на рисунках 1 и 2.
Рисунок 1 - Общий вид модификаций TDC 4 и TDC 5
Рисунок 1 - Общий вид модификации TDC 6
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс напряжения по ГОСТ 1516.3-96, кВ
|
3; 6; 10 10; 15 20 |
Номинальное напряжения первичной обмотки, кВ - для модификации TDC 4 |
3; 3,3; 6; 6,3; 6,6; 6,9; 10; 10,5; 11 |
- для модификации TDC 5 |
10; 10,5; 11; 13,8; 15; 15,75 |
- для модификации TDC 6 |
3; 3,3; 6; 6,3; 6,6; 6,9; 10; 10,5; 11; 13,8; 15; 15,75; 18; 20; 22 |
Номинальные напряжения вторичных обмоток, В |
100 или 110 |
Класс точности вторичных обмоток
|
0,2; 0,5; 1,0 3Р; 6P |
Номинальные мощности вторичных обмоток, В • А |
2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 45; 50; 60; 75; 100; 150; 200 |
Номинальная частота переменного тока, Гц |
50; 60 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации по ГОСТ 15150-69 У3 в диапазоне температур окружающей среды, оС |
от -25 до +50 или от -25 до +40 |
Габаритные размеры трансформатора (Высота х Ширина х Глубина), мм, не более
|
338 х 148 х 220 352 х 178 х 280 |
Наименование характеристики |
Значение |
Масса трансформатора, кг, не более | |
- для модификаций TDC 4 и TDC 5 |
20 |
- для модификации TDC 6 |
38 |
Средний срок службы, лет, не менее |
30 |
Средняя наработка на отказ, ч, не менее |
262800 |
