Номер по Госреестру СИ: 82756-21
82756-21 Трансформаторы тока
(TPU)
Назначение средства измерений:
Трансформаторы тока TPU (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 04.09.2021
Срок свидетельства -
Номер записи - 184072
ID в реестре СИ - 1392565
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TPU 73.63, TPU 70.63,
Производитель
Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (TPU)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48214-11 31.08.2026 |
Трансформаторы тока, BDG 072A1/2/3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
49111-12 24.02.2017 |
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49112-12 |
Трансформаторы напряжения, TJP 4 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49113-12 24.02.2017 |
Трансформаторы тока, TPU 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
51367-12 21.08.2027 |
Трансформаторы тока, KOKS Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51368-12 21.08.2027 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51401-12 21.08.2027 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51637-12 21.08.2027 |
Трансформаторы напряжения, TJC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51638-12 21.08.2022 |
Трансформаторы напряжения, TDC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
54348-13 |
Трансформаторы тока, TSR-61 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
58151-14 03.07.2024 |
Трансформаторы тока, ELK-CN3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58213-14 03.07.2024 |
Трансформаторы тока, ELK-СT0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58214-14 03.07.2024 |
Трансформаторы тока, ELK-CN14 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
66885-17 09.03.2027 |
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
12 лет |
|
68390-17 |
Трансформаторы тока, KOKM 1LH14V1 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
69431-17 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
71106-18 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
74837-19 23.04.2024 |
Трансформаторы тока, KOKM Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
75209-19 03.06.2024 |
Трансформаторы тока, BD 00 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75206-19 03.06.2024 |
Трансформаторы тока, KORI 072DF12 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76068-19 13.09.2024 |
Трансформаторы тока, KOLT 072 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76769-19 |
Трансформаторы напряжения, TJC6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
80151-20 |
Трансформаторы напряжения, TJP 4.0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
81470-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82531-21 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82756-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
87580-22 |
Трансформаторы напряжения, TJP 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
91268-24 |
Трансформаторы тока, TPU 40.23 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Трансформаторы тока (TPU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 15 | 0 | 15 | 0 | 15 | 0 | 15 |
Стоимость поверки Трансформаторы тока (TPU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока TPUТехническая документация изготовителя
Изготовитель
Фирма «ABB s.r.o.», ЧехияАдрес: Videnska 117, 619 00 Brno, Czech republic
Телефон: +420 547 152 602
Факс: +420 547 152 626
Web-cайт: www.abb.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока однофазные, по принципу конструкции - опорные, с литой изоляцией. Трансформаторы тока установлены в комплектные распределительные устройства (КРУ).
Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Трансформаторы тока выпущены в следующих модификациях TPU 70.63, TPU 73.63, которые отличаются друг от друга значениями номинального первичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации TPU 70.63 зав. № 1VLT5109039510, 1VLT5109039509, 1VLT5109039507, 1VLT5109039508, 1VLT5109039512, 1VLT5109039511 и модификации TPU 73.63 зав. № 1VLT5109039500, 1VLT5109039503, 1VLT5109039501, 1VLT5109039502, 1VLT5109039498, 1VLT5109039499.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на табличку в месте, указанном на рисунке 1.

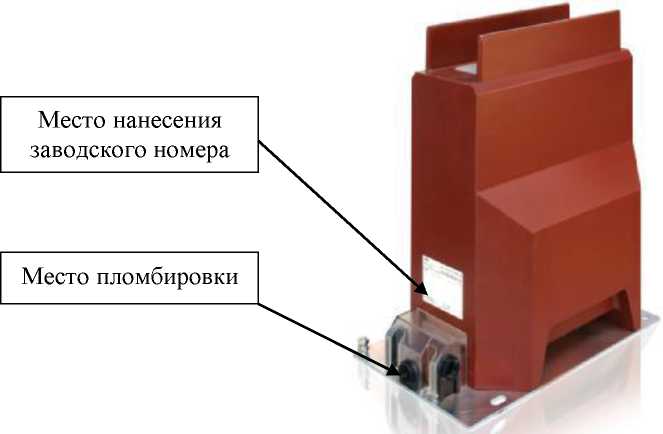

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
