Сведения о средстве измерений: 68390-17 Трансформаторы тока

Номер по Госреестру СИ: 68390-17
68390-17 Трансформаторы тока
(KOKM 1LH14V1)

Назначение средства измерений:
Трансформаторы тока KOKM 1LH14V1 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 160040
ID в реестре СИ - 382440
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1796 от 2017.08.24 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (KOKM 1LH14V1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB s.r.o."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48214-11
31.08.2026
Трансформаторы тока, BDG 072A1/2/3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
49111-12
24.02.2017
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49112-12

Трансформаторы напряжения, TJP 4
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
49113-12
24.02.2017
Трансформаторы тока, TPU 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
51367-12
21.08.2027
Трансформаторы тока, KOKS
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51368-12
21.08.2027
Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51401-12
21.08.2027
Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51637-12
21.08.2027
Трансформаторы напряжения, TJC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
51638-12
21.08.2022
Трансформаторы напряжения, TDC
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
54348-13

Трансформаторы тока, TSR-61
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
4 года
58151-14
03.07.2024
Трансформаторы тока, ELK-CN3
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58213-14
03.07.2024
Трансформаторы тока, ELK-СT0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
58214-14
03.07.2024
Трансформаторы тока, ELK-CN14
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
66885-17
09.03.2027
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
12 лет
68390-17

Трансформаторы тока, KOKM 1LH14V1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
69431-17

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
8 лет
71106-18

Трансформаторы напряжения, TJC 6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
74837-19
23.04.2024
Трансформаторы тока, KOKM
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75209-19
03.06.2024
Трансформаторы тока, BD 00
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
75206-19
03.06.2024
Трансформаторы тока, KORI 072DF12
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76068-19
13.09.2024
Трансформаторы тока, KOLT 072
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
76769-19

Трансформаторы напряжения, TJC6-G
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
80151-20

Трансформаторы напряжения, TJP 4.0
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
8 лет
81470-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82531-21

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
82756-21

Трансформаторы тока, TPU
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
87580-22

Трансформаторы напряжения, TJP 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
91268-24

Трансформаторы тока, TPU 40.23
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92397-24

Трансформаторы напряжения, TJO 7
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
92398-24

Трансформаторы напряжения, TJP
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года
94962-25

Трансформаторы напряжения, TJP 7 исп. 7.1
Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА )
ОТ
МП
4 года

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (KOKM 1LH14V1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (KOKM 1LH14V1)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам тока KOKM 1LH14V1

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

Поверка

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;

Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;

Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на крышку контактной коробки или на свидетельство о поверке.

Изготовитель


«ABB s.r.o.», Чехия
Адрес: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 547 152 602
Web-сайт: www.abb.com
E-mail: kontakt@cz.abb.com

Заявитель


Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
ИНН 7727180430
Адрес: 117335, г. Москва, Нахимовский проспект, д. 58, офис 5A.R5
Телефон: +7 (495) 777-22-20
Web-сайт: www.abb.ru
E-mail: contact.center@ru.abb.com

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Принцип действия трансформаторов основан на явлении взаимной индукции.

Трансформаторы состоят из магнитопровода с одной вторичной обмоткой, которые залиты эпоксидной смолой.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки. По принципу конструкции трансформаторы являются шинными и не имеют первичной обмотки.

Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов. Высоковольтная изоляция обеспечивается изоляцией кабеля или шины.

Общий вид средства измерений приведен на рисунке 1.

Место ‘ пломбировки

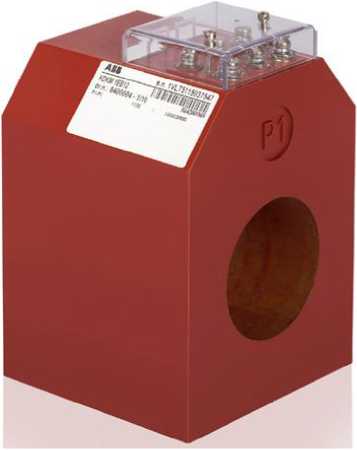

Внешний вид. Трансформаторы тока (KOKM 1LH14V1), http://oei-analitika.ru

Рисунок 1 - Общий вид средства измерений

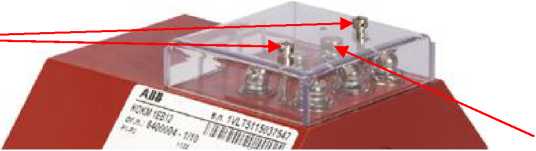

Внешний вид. Трансформаторы тока (KOKM 1LH14V1), http://oei-analitika.ru

Место нанесения знака поверки

Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки

Программное обеспечение отсутствует.


Таблица 3 -

Наименование

Обозначение

Количество

Трансформатор тока (зав. №№ 1VLT5116091091 -1VLT5116091094; 1VLT5116094286 - 1VLT5116094293)

KOKM 1LH14V1

12 шт.

Паспорт

12 шт.


Таблица 1 - Метрологические характеристики

Параметр

Значения

Номинальное напряжения, кВ

1

Наибольшее рабочее напряжение, кВ

1,2

Номинальная частота переменного тока, Гц

50

Номинальное значения первичного тока, А

100

Номинальное значение вторичного тока, А

1

Класс точности вторичной обмотки

0,5S

Номинальная мощность вторичной обмотки, при cosф=1, В^А

3

Значение номинального коэффициента безопасности приборов КБном, вторичной обмоток для измерений, не более

5

Электрическая прочность изоляции трансформатора:

- при приложении напряжения промышленной частоты, кВ

6

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значения

Габаритные размеры трансформатора, мм, не более

- высота

263

- ширина

140

- длина

200

Масса, кг, не более

5,7

Условия эксплуатации:

- температура окружающей среды, оС

от -25 до +40

Средний срок службы, лет

25

Средняя наработка на отказ не менее, ч

220000


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
