Номер по Госреестру СИ: 76769-19
76769-19 Трансформаторы напряжения
(TJC6-G)
Назначение средства измерений:
Трансформаторы напряжения TJC6-G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 05.01.2020
Срок свидетельства -
Номер записи - 175090
ID в реестре СИ - 952830
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№985 от 2024.04.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№2826 от 2019.11.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (TJC6-G)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48214-11 31.08.2026 |
Трансформаторы тока, BDG 072A1/2/3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
49111-12 24.02.2017 |
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49112-12 |
Трансформаторы напряжения, TJP 4 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49113-12 24.02.2017 |
Трансформаторы тока, TPU 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
51367-12 21.08.2027 |
Трансформаторы тока, KOKS Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51368-12 21.08.2027 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51401-12 21.08.2027 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51637-12 21.08.2027 |
Трансформаторы напряжения, TJC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51638-12 21.08.2022 |
Трансформаторы напряжения, TDC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
54348-13 |
Трансформаторы тока, TSR-61 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
58151-14 03.07.2024 |
Трансформаторы тока, ELK-CN3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58213-14 03.07.2024 |
Трансформаторы тока, ELK-СT0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58214-14 03.07.2024 |
Трансформаторы тока, ELK-CN14 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
66885-17 09.03.2027 |
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
12 лет |
|
68390-17 |
Трансформаторы тока, KOKM 1LH14V1 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
69431-17 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
71106-18 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
74837-19 23.04.2024 |
Трансформаторы тока, KOKM Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75209-19 03.06.2024 |
Трансформаторы тока, BD 00 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75206-19 03.06.2024 |
Трансформаторы тока, KORI 072DF12 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76068-19 13.09.2024 |
Трансформаторы тока, KOLT 072 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76769-19 |
Трансформаторы напряжения, TJC6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
80151-20 |
Трансформаторы напряжения, TJP 4.0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
81470-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82531-21 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82756-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
87580-22 |
Трансформаторы напряжения, TJP 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
91268-24 |
Трансформаторы тока, TPU 40.23 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
92397-24 |
Трансформаторы напряжения, TJO 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
92398-24 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Трансформаторы напряжения (TJC6-G)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПК" (РОСС RU.0001.310072) | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (TJC6-G)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения TJC6-G
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения измерительный эталонный NVOS (регистрационный номер в Федеральном информационном фонде 32397-12);
-
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);
-
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
«ABB s.r.o.», Чешская Республика
Адрес: Videnska 117, 619 000 Brno, Czech Republic
Телефон: +420 547 152 602
Web-сайт: www.abb.com
E-mail: kontakt@cz .abb.com
Заявитель
Общество с ограниченной ответственностью «НПК»
(ООО «НПК»)
Адрес: 119361, г. Москва, ул. Марии Поливановой, дом 9, офис 4
Телефон: +7 (351) 951-02-68
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, индуктивными, заземляемыми с литой изоляцией и имеют две вторичные обмотки. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки трансформаторов расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической пластиной, соединенной с диэлектрическим корпусом. Для крепления трансформаторов на месте эксплуатации на металлической пластине изготовлены четыре отверстия.
Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.

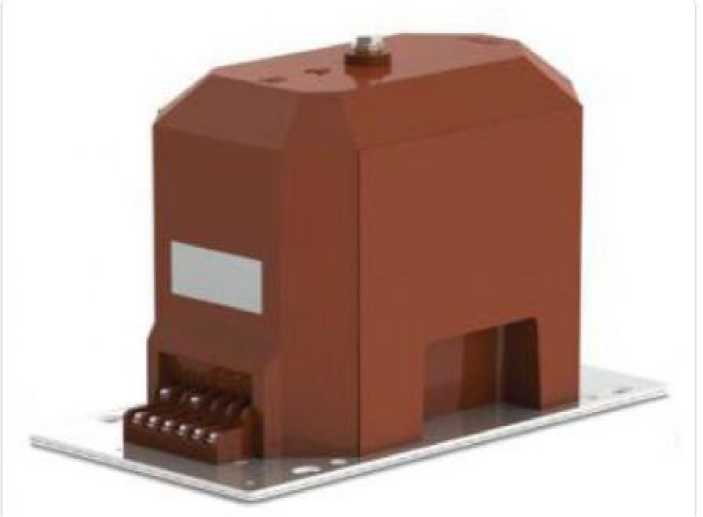

Рисунок 1 - Общий вид трансформаторов
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1VLT5209019879; |
1VLT5209019885; | |
|
Заводские номера |
1VLT5209019880; |
1VLT5209019886; |
|
1VLT5209019881 |
1VLT5209019887 | |
|
Номинальное напряжение первичной обмотки, В |
10500/\3 |
15750/\3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 |
100/\3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
100/3 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,2 |
0,2 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015 |
3Р |
3Р |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
30 |
30 |
|
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
100 |
100 |
|
Номинальная частота напряжения сети, Гц |
50 |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
340 х 190 х 265 |
|
Масса, кг, не более |
38 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У2 (от -25 до +40) |
