Номер по Госреестру СИ: 58151-14
58151-14 Трансформаторы тока
(ELK-CN3)
Назначение средства измерений:
Трансформаторы тока ELK-CN3 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в электросетях 330 кВ.

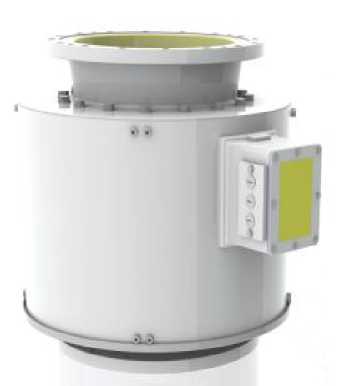

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 03.07.2024
Номер записи -
ID в реестре СИ - 371133
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "ABB s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3379 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Безопасность сырья, материалов и веществ" (ТК 339)
№335 от 2020.02.18 О продлении срока действия свидетельства об утверждении типа СИ на новый срок О внесении изменений в описание типа СИ Компараторы массы ССS
№1781 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (мощности) (АИИС КУЭ) ПС 500 кВ Красноармейская
№1509 от 2019.07.03 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока (ELK-CN3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48214-11 31.08.2026 |
Трансформаторы тока, BDG 072A1/2/3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
49111-12 24.02.2017 |
Трансформаторы напряжения, TJP 6.2-G, TJP 7.3-G, TJC 6-G, TJC 7.0-G, TDC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49112-12 |
Трансформаторы напряжения, TJP 4 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
49113-12 24.02.2017 |
Трансформаторы тока, TPU 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
51367-12 21.08.2027 |
Трансформаторы тока, KOKS Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51368-12 21.08.2027 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51401-12 21.08.2027 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51637-12 21.08.2027 |
Трансформаторы напряжения, TJC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
51638-12 21.08.2022 |
Трансформаторы напряжения, TDC Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
54348-13 |
Трансформаторы тока, TSR-61 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
58151-14 03.07.2024 |
Трансформаторы тока, ELK-CN3 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58213-14 03.07.2024 |
Трансформаторы тока, ELK-СT0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
58214-14 03.07.2024 |
Трансформаторы тока, ELK-CN14 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
66885-17 09.03.2027 |
Трансформаторы напряжения, TDC 6.X-G; TJC 6.X-G; TJP 6.X-G; TJC 7.X-G; TJP 7.X-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
12 лет |
|
68390-17 |
Трансформаторы тока, KOKM 1LH14V1 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
69431-17 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
8 лет |
|
71106-18 |
Трансформаторы напряжения, TJC 6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
74837-19 23.04.2024 |
Трансформаторы тока, KOKM Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75209-19 03.06.2024 |
Трансформаторы тока, BD 00 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
75206-19 03.06.2024 |
Трансформаторы тока, KORI 072DF12 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76068-19 13.09.2024 |
Трансформаторы тока, KOLT 072 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
76769-19 |
Трансформаторы напряжения, TJC6-G Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
80151-20 |
Трансформаторы напряжения, TJP 4.0 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
8 лет |
|
81470-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82531-21 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
82756-21 |
Трансформаторы тока, TPU Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
87580-22 |
Трансформаторы напряжения, TJP 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
91268-24 |
Трансформаторы тока, TPU 40.23 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
92397-24 |
Трансформаторы напряжения, TJO 7 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
92398-24 |
Трансформаторы напряжения, TJP Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
|
94962-25 |
Трансформаторы напряжения, TJP 7 исп. 7.1 Фирма "ABB s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
4 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Трансформаторы тока (ELK-CN3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ELK-CN3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на на паспорт типографским способом.
Лист № 2 Всего листов 2
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока
ELK-CN3» фирмы “ABB s.r.o.”, Чешская Республика.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ELK-CN3:
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия». ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление торговли и товарообменных операций;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:
-
- Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 5 до 5000 А, относительная погрешность ± 0,05 %),
-
- Прибор сравнения КНТ-03, токовая погрешность ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Изготовитель
Фирма “ABB s.r.o.”, Чешская Республика
Адрес: V^denska 117, 619 00 Brno, Czech Republic
Tel.: +420 5 4715 2633, +420 5 4715 2614 Fax: +420 5 4715 2626
Заявитель
ООО “Центр стандартизации и сертификации высоковольтного электрооборудования и полупроводниковых приборов (ООО «Ц СВЭП»)”
Адрес: 111250, Москва, Красноказарменная ул., 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Трансформаторы тока ELK-CN3 сконструированы специально для установки в КРУЭ и не являются обособленным конструктивным узлом. Токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Трансформатор тока может иметь от одной до восьми обмоток - измерительных и/или защитных. Их количество, размеры и расположение могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток присоединены к контактам, смонтированным в клеммной колодке, которая помещена в металлический заземленный корпус. Крышка контактной коробки пломбируется для предотвращения
несанкционированного доступа к клеммам. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом. Рабочее давление контролируется датчиком плотности элегаза. Для обеспечения
взрывобезопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной. Изготавливаются модификации трансформаторов ELK-CN3-720 и ELK-CN3-1080, которые различаются габаритами и весовыми характеристиками (см. таблицу ниже).
Трансформатор тока - 1 шт.
Руководство по эксплуатации - 1 экз (на партию). Паспорт - 1 экз.
Протокол приемо-сдаточных испытаний - 1 экз.
|
Характеристики |
ELK-CN3-720 |
ELK-CN3-1080 |
|
Наибольшее рабочее напряжение, кВ |
420 | |
|
Номинальные первичные токи, А |
100 - 4000 | |
|
Номинальные вторичные токи, А |
1 или 5 | |
|
Для измерительных обмоток:
|
0,1; 0,2s; 0,5s;0,2; 0,5;1,0;3,0 /(5-15) 1-200 | |
|
Для защитных обмоток:
|
5P; 10P/ (5-40) 1-200 | |
|
Номинальная частота, Гц |
50 |
50 |
|
Масса не более, кг |
800 |
1000 |
|
Габаритные размеры (0 х высота х ширина), мм |
0 710 х 692 х 859 |
0 710х 1052х 859 |
Климатическое исполнение - У3 по ГОСТ 15150-69 в диапазоне -30 до +40 °С.
