Номер по Госреестру СИ: 82531-21
82531-21 Трансформаторы напряжения
(TJP)
Назначение средства измерений:
Трансформаторы напряжения TJP (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJPТехническая документация изготовителя
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.
Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На узкой боковой стенке корпуса размещена табличка с указанием заводских номеров и технических данных.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации TJP 6 исп. 6.0 зав. № 1VLT5210005378, 1VLT5210005379, 1VLT5210005380, модификации TJP 6.0 зав. № 1VLT5207013643, 1VLT5207013644, 1VLT5207013645,
модификации TJP 7 исп. 7.1 зав. № 1VLT5211017551, 1VLT5211017552, 1VLT5211017553, 1VLT5211017554, 1VLT5211017555, 1VLT5211017556, 1VLT5210004897, 1VLT5210004903, 1VLT5210004904.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на табличку в месте, указанном на рисунке 1 и 2.

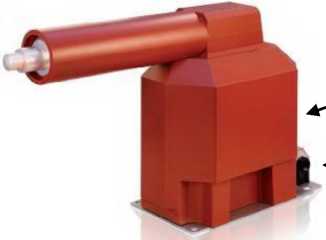

Рисунок 1 - Общий вид трансформатора напряжения модификаций TJP 6 исп. 6.0 и TJP 6.0 с указанием места пломбировки, места нанесения заводского номера
Место нанесения заводского номера
Место пломбировки
Место пломбировки
Место нанесения заводского номера

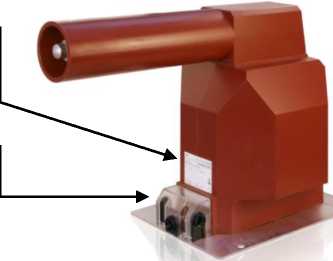

Рисунок 2 - Общий вид трансформатора напряжения модификации TJP 7 исп. 7.1 с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
аблица 1 - Метрологические характеристики TJP 6 исп. 6.0
Наименование характеристики |
Значение для заводских номеров 1VLT5210005378, 1VLT5210005379, 1VLT5210005380 |
Номинальное напряжение первичной обмотки и1ном, кВ |
10/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
80 |
аблица 2 - Метрологические характеристики TJP 6.0
Наименование характеристики |
Значение для заводских номеров 1VLT5207013643, 1VLT5207013644, 1VLT5207013645 |
Номинальное напряжение первичной обмотки и1ном, кВ |
20/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
80 |
Таблица 3 - Метрологические характеристики TJP 7 исп. 7.1
Наименование характеристики |
Значение для заводских номеров |
1VLT5211017551, 1VLT5211017552, 1VLT5211017553, 1VLT5211017554, 1VLT5211017555, 1VLT5211017556, 1VLT5210004897, 1VLT5210004903, 1VLT5210004904 | |
Номинальное напряжение первичной обмотки Unmi, кВ |
35/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, 1ГА |
50 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификация трансформатора |
TJP 6.0 TJP 6 исп. 6.0 |
TJP 7 исп. 7.1 |
Условия эксплуатации: - температура окружающие среды, °С |
от -25 до +50 |
от -5 до +40 |
