Номер по Госреестру СИ: 58214-14
58214-14 Трансформаторы тока
(ELK-CN14)
Назначение средства измерений:
Трансформаторы тока ELK-CN14 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в качестве комплектующего изделия для КРУЭ в электросетях 220 кВ.

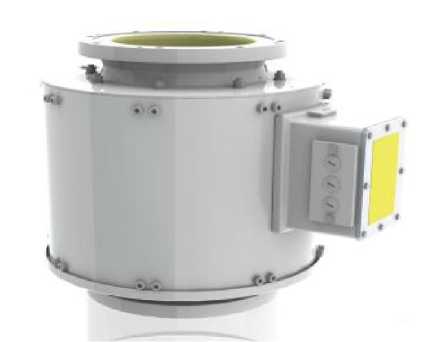

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведения приведены в руководстве по эксплуатации «Трансформаторы тока
ELK-CN14» фирмы “ABB s.r.o.”, Чешская Республика.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ELK-CN14:
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия». ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление торговли и товарообменных операций;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:
-
- Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 5 до 5000 А, относительная погрешность ± 0,05 %),
-
- Прибор сравнения КНТ-03, токовая погрешность ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Изготовитель
Фирма “ABB s.r.o.”, Чешская Республика
Адрес: V^denska 117, 619 00 Brno, Czech Republic
Tel.: +420 5 4715 2633, +420 5 4715 2614 Fax: +420 5 4715 2626
Заявитель
ООО “Центр стандартизации и сертификации высоковольтного электрооборудования и полупроводниковых приборов (ООО «Ц СВЭП»)”
Адрес: 111250, Москва, Красноказарменная ул., 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Трансформаторы тока ELK-CN14 сконструированы специально для установки в КРУЭ и не являются обособленным конструктивным узлом. Токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Трансформатор тока может иметь от одной до восьми обмоток - измерительных и/или защитных. Их количество, размеры и расположение могут варьироваться в зависимости от конкретных требований. Выводы вторичных обмоток
присоединены к контактам, смонтированным в клеммной колодке, которая помещена в
металлический заземленный корпус. Крышка
контактной коробки пломбируется для предотвращения несанкционированного доступа к клеммам. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет
заполнения элегазом. Рабочее давление контролируется датчиком плотности элегаза. Для обеспечения взрывобезопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной. Изготавливаются модификации трансформаторов ELK-CN14-560 и ELK-CN14-840 которые различаются габаритами и весовыми характеристиками (см. таблицу ниже).
Трансформатор тока - 1 шт.
Руководство по эксплуатации - 1 экз (на партию). Паспорт - 1 экз.
Протокол приемо-сдаточных испытаний - 1 экз.
Характеристики |
ELK-CN14-560 |
ELK-CN14-840 |
Наибольшее рабочее напряжение, кВ |
300 | |
Номинальные первичные токи, А |
100 - 4000 | |
Номинальные вторичные токи, А |
1 или 5 | |
Для измерительных обмоток: | ||
- класс точности/ коэффициент безопасности |
0,1; 0,2s; 0,5s;0,2; 0,5;1,0;3,0 /(5-15) | |
- номинальные нагрузки, В^А |
1-200 | |
Для защитных обмоток: | ||
- класс точности/предельная кратность |
5P; 10P/ (5-40) | |
- номинальные нагрузки, В^А |
1-200 | |
Номинальная частота, Гц |
50 | |
Масса не более, кг |
700 |
900 |
Габаритные размеры (0 х высота х ширина), мм |
0 552 х 533 х 704 |
0 552 х 813 х 704 |
Климатическое исполнение - У3 по ГОСТ 15150-69 в диапазоне -30 до +40 °С.
Лист №2 Всего листов 2
