Номер по Госреестру СИ: 75209-19
75209-19 Трансформаторы тока
(BD 00)
Назначение средства измерений:
Трансформаторы тока BD 00 (далее - трансформаторы), предназначены для
масштабного преобразования силы тока фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

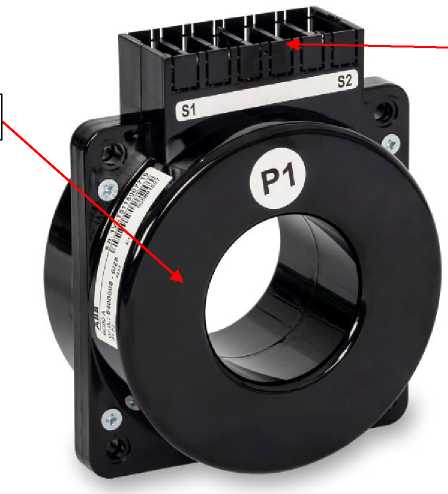

Внешний вид.
Трансформаторы тока
Рисунок № 1

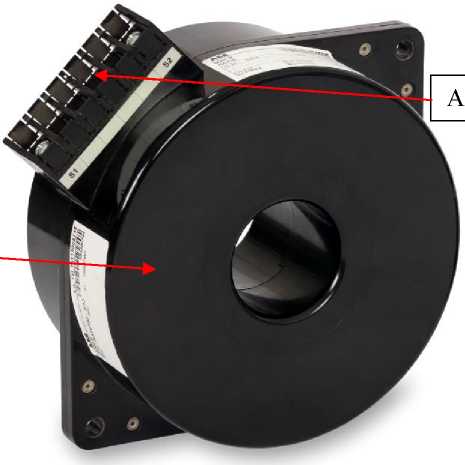

Внешний вид.
Трансформаторы тока
Рисунок № 2

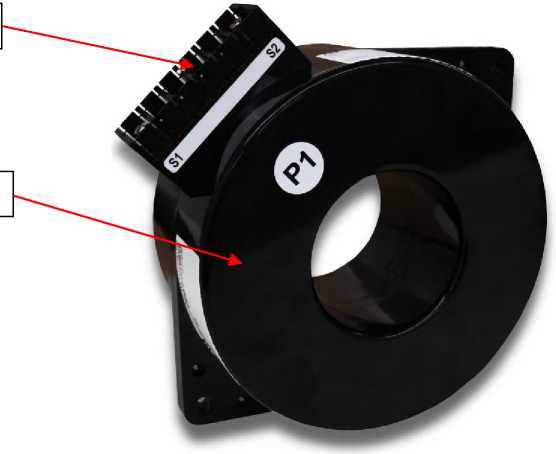

Внешний вид.
Трансформаторы тока
Рисунок № 3

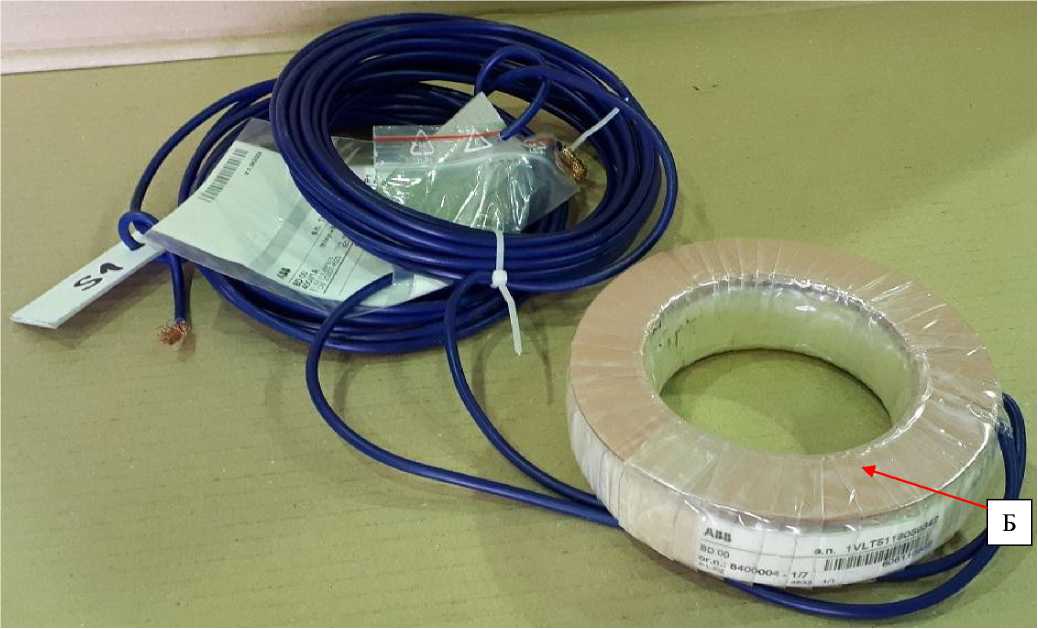

Внешний вид.
Трансформаторы тока
Рисунок № 4
Программное обеспечение
отсутствует.Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока BD 00
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный № 27007-04;
-
- прибор сравнения КНТ-05, регистрационный № 37854-08;
-
- магазин нагрузок МР 3027, регистрационный № 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
Изготовитель
«ABB s.r.o.», Чехия
Юридический адрес: Vyskocilova 1561/4a, Michle, 140 00, Prague 4, Czech Republic
Адрес: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 597 468 940 и +420 547 152 602
Факс: +420 547 152 626
Web-сайт: new.abb.com
E-mail: kontakt@cz. abb. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов заключается в преобразовании переменного тока частоты 50 или 60 Гц в переменный ток, пригодный для измерений с помощью стандартных приборов и устройств релейной защиты.
Трансформаторы являются шинными с кольцевым сердечником. Корпус трансформаторов (за исключением модификации BD 00 0) выполнен из эпоксидного компаунда. Трансформаторы не имеют собственной первичной обмотки и предназначены для внутренней установки. Первичными обмотками трансформаторов служат шинопроводы, вводы или кабели электроустановки, в которую они монтируются. Трансформаторы могут иметь до 2х вторичных обмоток для учета, измерения или защиты. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. При установке трансформатора на проводник (ввод, кабель или токоведущую шину) изоляция определяется и обеспечивается изоляцией проводника.
Трансформаторы тока BD 00 выпускаются в следующих модификациях: BD 00 0, BD 00 A, BD 00 B и BD 00 С, которые отличаются номинальными первичными токами, расположением клеммой коробки, габаритами и массой, наличием внешнего корпуса.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Б

Модификация BD 00 A

Модификация BD 00 B

Модификация BD 00 С

Модификация BD 00 0
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение отсутствует.
Лист № 3 Всего листов 5
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Модификация |
BD 00 A |
BD 00 B |
BD 00 С |
BD 00 0 |
Номинальное напряжение, кВ |
0,66 | |||
Наибольшее рабочее напряжение, кВ |
0,72 | |||
Номинальная частота переменного тока, Гц |
50 или 60 | |||
Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А |
от 250 до 1250 |
от 50 до 200 |
от 100 до 1250 |
от 50 до 1250 |
Номинальный вторичный ток, А |
1 или 5 | |||
Классы точности обмоток для измерений и учета |
0,2; 0,2S; 0,5; 0,5S; 1 | |||
Класс точности обмотки для защиты |
5Р или 10Р | |||
Номинальная мощность вторичной обмотки (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), ВА |
от 1 до 15 | |||
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
5; 10; 15 | |||
Номинальная предельная кратность вторичной обмотки для защиты |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры трансформатора, мм, не более для модификации BD 00 A | |
- внутренний диаметр |
69 |
- внешний диаметр |
147 |
- высота |
75 |
для модификации BD 00 B | |
- внутренний диаметр |
59 |
- внешний диаметр |
200 |
- высота |
100 |
для модификации BD 00 С | |
- внутренний диаметр |
85 |
- внешний диаметр |
200 |
- высота |
100 |
для модификации BD 00 0 | |
- внутренний диаметр |
69 |
- внешний диаметр |
200 |
- высота |
320 |
Масса, кг, не более | |
- модификации BD 00 A |
4,5 |
- модификации BD 00 B |
14 |
- модификации BD 00 С |
12 |
- модификации BD 00 0 |
55 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от -25 до +55 |
Средний срок службы, не менее, лет |
30 |
Средняя наработка на отказ не менее, ч |
270000 |
