УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   ашусга 2025 г. №

Лист № 1 Регистрационный № 96208-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники-измерители высоковольтные Б6-20 Назначение средства измерений

Источники-измерители высоковольтные Б6-20 (далее - источники-измерители) предназначены для воспроизведений и измерений воспроизводимых значений напряжения и силы постоянного тока.

Описание средства измерений

Принцип действия источников-измерителей основан на воспроизведении заданного напряжения или силы постоянного тока и одновременном измерении напряжения и (или) силы тока. Измерение силы постоянного тока производится на основе закона Ома за счет падения на внутренних шунтах средства измерений.

Конструктивно источники-измерители выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены: кнопка включения, функциональные кнопки управления, экран и измерительные разъемы. Предусмотрена возможность передачи измеренных значений посредством интерфейса RS-485 на персональный компьютер.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Общий вид источников-измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Вид сзади источников-измерителей с указанием места нанесения заводского номера и места пломбировки представлен на рисунке 2.

Нанесение знака поверки на источники-измерители не предусмотрено. Способ ограничения доступа к местам настройки - нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий верхнюю крышку источников-измерителей.

Место нанесения знака утверждения типа

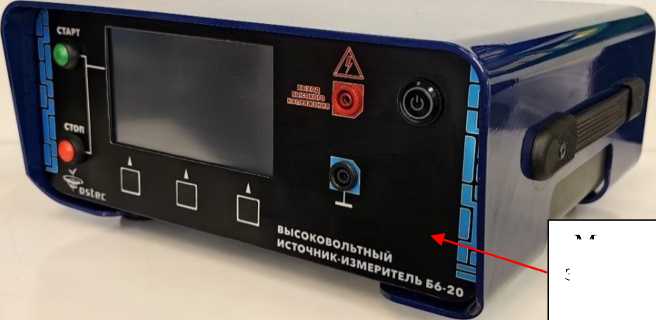

Рисунок 1 - Общий вид источников-измерителей высоковольтных Б6-20

Место нанесения пломбировки

^ost_BC

М-20

ЛДПА.411.24.00.0₀₀ рмтаГ| _иг<,

Место нанесения заводского номера

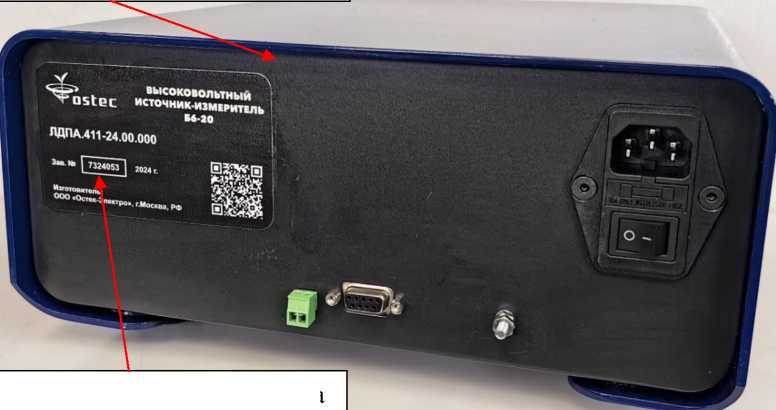

Рисунок 2 - Вид сзади источников-измерителей высоковольтных Б6-20 с указанием места нанесения пломбировки, места нанесения заводского номера

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование источников-измерителей и управление интерфейсом. Встроенное ПО имеет метрологически значимую и метрологически незначимую части. Метрологические характеристики источников-измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.

Конструкция источников-измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного ПО источников-измерителей приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	1.х
Цифровой идентификатор ПО	-
Примечание - Номер версии встроенного ПО состоит из двух частей: а) номер версии метрологически значимой части ПО (1); б) номер версии метрологически незначимой части ПО (x), где «x» может принимать целые значения в диапазоне от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Поддиапазоны воспроизведений и измерений воспроизводимого напряжения постоянного тока, В	от 5 до 1000 включ. св. 1000 до 2000 включ.
Пределы допускаемой относительной погрешности воспроизведений и измерений воспроизводимого напряжения постоянного тока, %	±2,0
Шаг установки значений напряжения постоянного тока, В	1; 20; 50
Диапазон воспроизведений и измерений воспроизводимой силы постоянного тока, мА	от 0,001 до 10
Пределы допускаемой относительной погрешности воспроизведений и измерений воспроизводимой силы постоянного тока, %	±0,5

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - номинальное напряжение переменного тока, В	230
- номинальная частота переменного тока, Гц	50
Потребляемая мощность, В^А, не более	100
Габаритные размеры (длина х ширина х высота), мм, не более	300 х 280 х 133
Масса, кг, не более	9
Рабочие условия измерений: - температура окружающей среды, °С	от +15 до +35
- относительная влажность при +25 °С, %	до 65
- атмосферное давление, кПа	от 84 до 107

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник-измеритель высоковольтный	Б6-20	1 шт.
Руководство по эксплуатации	ЛДПА.411-24.00.000РЭ	1 экз.
Формуляр	ЛДПА.411-24.00.000ФО	1 экз.
Комплект измерительных кабелей	-	1 шт.
Кабель питания	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Устройство и работа» документа ЛДПА.411-24.00.000РЭ «Источники-измерители высоковольтные Б6-20. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

ЛДПА.411-24.00.000ТУ «Источники-измерители высоковольтные Б6-20. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Остек-Электро»

(ООО «Остек-Электро»)

Адрес юридического лица: РФ, 121467, г. Москва, ул. Молдавская, д. 5, стр. 2

ИНН 7731483966

Изготовитель

Общество с ограниченной ответственностью «Остек-Электро»

(ООО «Остек-Электро»)

Адрес: РФ, 121467, г. Москва, ул. Молдавская, д. 5, стр. 2

ИНН 7731483966

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

---

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от «__ »   ^авг_^ст_ 2025 г. № ^{175 1}

Лист № 1 Регистрационный № 96221-25                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры массовые кориолисовые АльфаМасс

Назначение средства измерений

Расходомеры массовые кориолисовые АльфаМасс (далее - расходомеры) предназначены для измерений массового и объемного расхода жидкости, массы и объема жидкости в потоке, массового расхода и массы газа, объемного расхода и объема газа при рабочих условиях без учета методической погрешности измерения плотности, плотности рабочей среды, температуры рабочей среды.

Описание средства измерений

Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды в изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки пропорциональна массовому расходу. Измерение плотности основано на зависимости собственной частоты колебаний трубок от массы, которая изменяется при прохождении среды различной плотности, что позволяет определить плотность измеряемой среды по изменению этой частоты. Объемный расход вычисляется по данным измерений массового расхода и плотности. Измерение происходит при прямом и (или) обратном направлении потока.

Расходомеры состоят из первичного преобразователя расхода со встроенным термометром сопротивления и вторичного электронного преобразователя, смонтированных в герметичных корпусах.

Первичный преобразователь расхода представляет собой измерительную камеру с подводящим и отводящим патрубками и фланцами (или другими типами присоединения) для монтажа на трубопровод. В измерительной камере параллельно расположены две измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита. На трубках установлены детекторы, которые фиксируют разницу фаз колебаний.

Сигналы с детекторов и термометра сопротивления поступают на вторичный электронный преобразователь, где происходит обработка, вычисление и индикация результатов измерений и (или) формирование выходных сигналов, а также осуществляется самодиагностика неисправностей и их индикация. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода , цифрового выхода HART и (или) RS-485 (Modbus). Вторичный электронный преобразователь оснащен дисплеем и элементами управления в виде оптических переключателей (кнопок управления). Вторичный электронный преобразователь может быть установлен на первичном преобразователе расхода (интегральное исполнение), или может быть соединен с первичным преобразователем расхода с помощью кабеля длиной до 150 метров (разнесенное исполнение).

Обслуживание, настройка и диагностика расходомеров может осуществляться при помощи дисплея и кнопок управления или при помощи сервисной программы на подключенном к расходомеру персональном компьютере.

Расходомеры сертифицированы для работы во взрывоопасных зонах с видами взрывозащиты: взрыпонепроницаемая оболочка и искробезопасная цепь.

Расходомеры выпускаются в двух модификациях: АльфаМасс-А и АльфаМасс-Б. Модификации отличаются друг от друга внешним видом и формой трубок первичного преобразователя расхода.

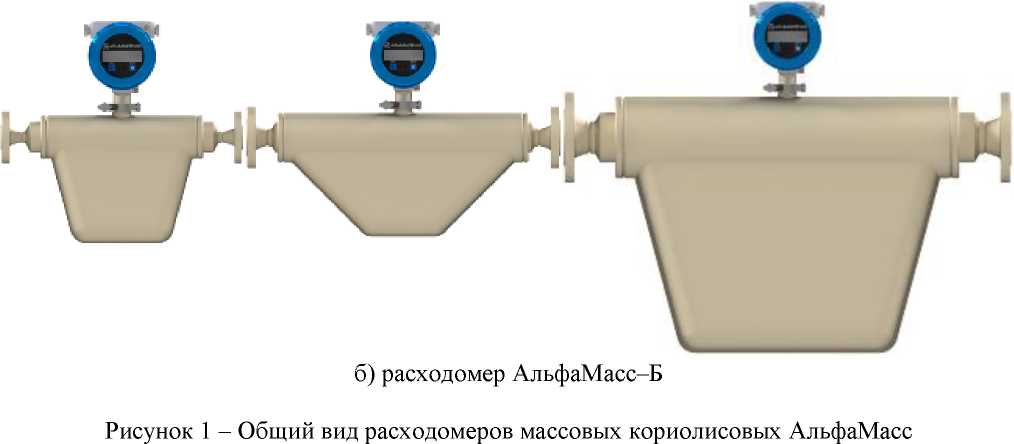

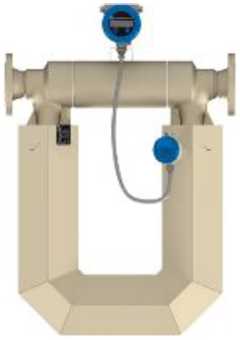

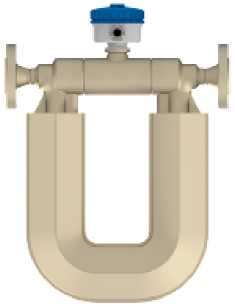

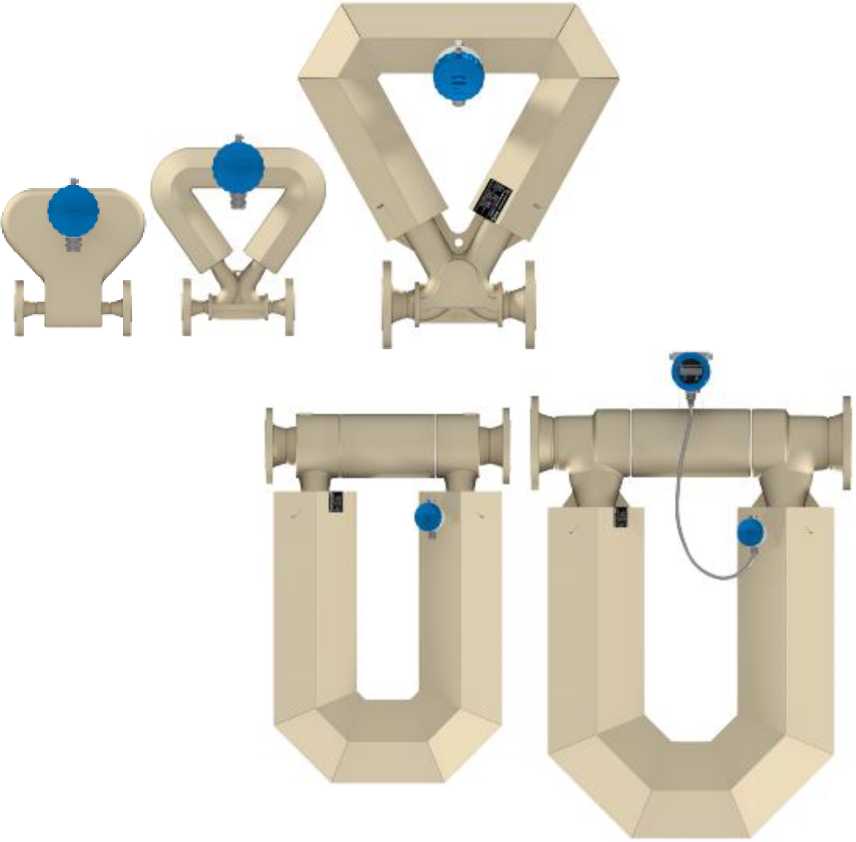

Общий вид расходомеров представлен на рисунке 1.

Знак утверждения типа и заводской номер в буквенно-цифровом формате наносятся на маркировочную табличку методом лазерной гравировки, закрепляемую на первичный преобразователь расхода и вторичный электронный преобразователь. Внешний вид маркировочных табличек представлен на рисунке 2.

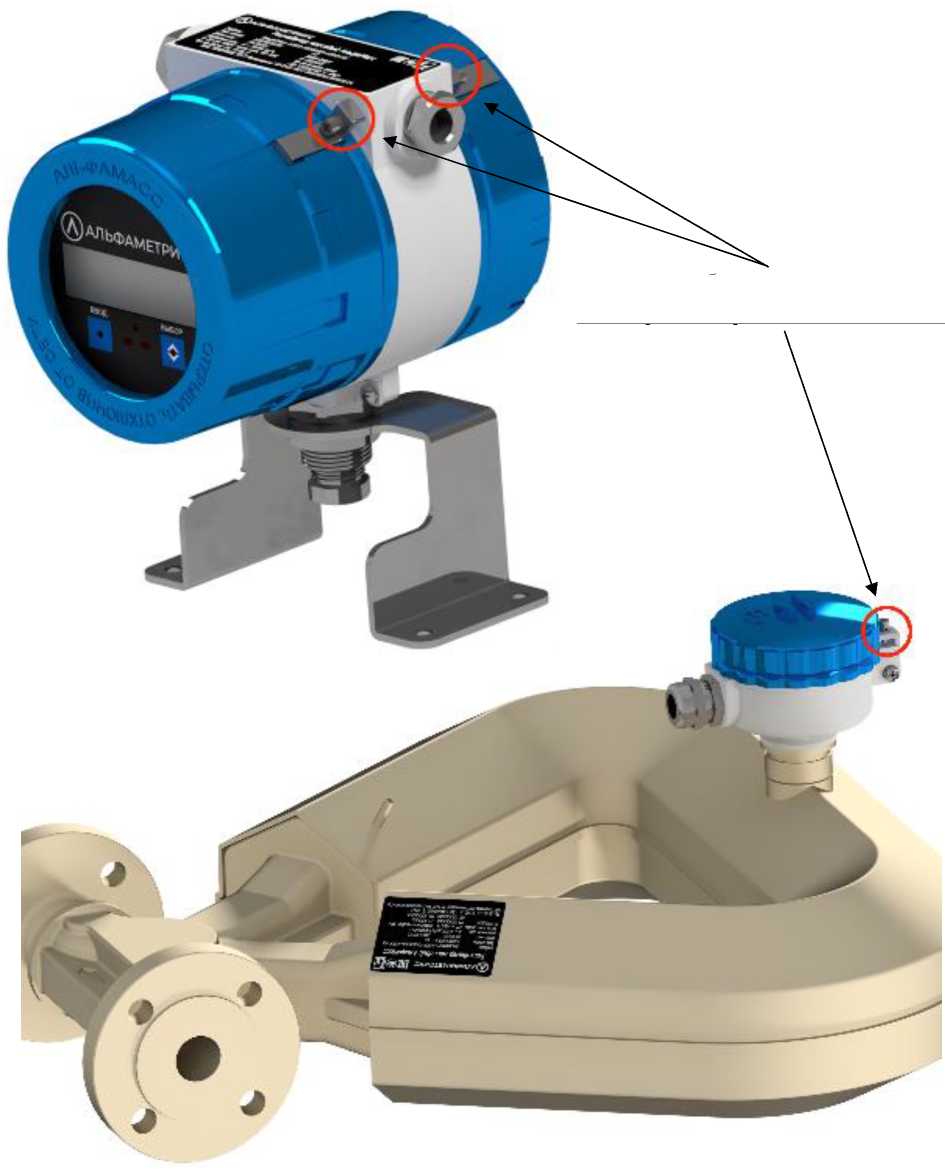

Места пломбирования расходомеров от непреднамеренного вмешательства отмечены на рисунке 3. Нанесение знака поверки на расходомеры не предусмотрено.

б)

Рисунок 2 - Внешний вид маркировочных табличек и/или наклейки: а) маркировочная табличка на первичном преобразователе расхода; б) маркировочная табличка на вторичном электронном преобразователе

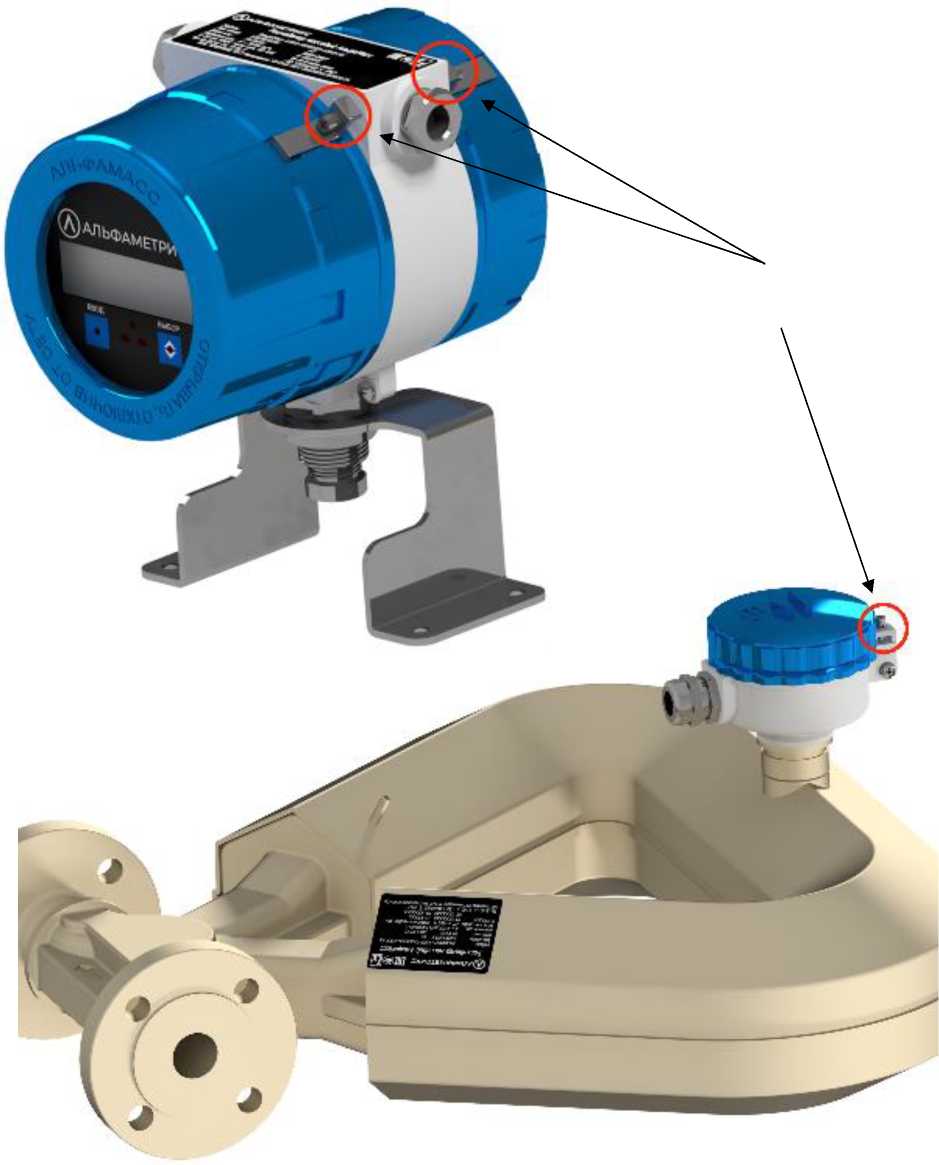

Места пломбирования расходомеров от непреднамеренного вмешательства

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность, температуру измеряемой среды. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее расходомера, преобразование измеренных значений в частотный, импульсный, цифровой или токовый сигналы.

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	1.ХХХХ.ХХ
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	АльфаМасс-А	АльфаМасс-Б
Верхняя граница диапазона измерений массового расхода жидкости Gж, в зависимости от DN, кг/ч	от 40 до 1400000	от 3000 до 60000
Верхняя граница диапазона измерений объемного расхода жидкости, Qж, в зависимости DN Ду, м3/ч	Gж / рж 1)1
Верхняя граница диапазона измерений массового расхода газа Gp, в зависимости от DN, кг/ч	Gж • рг / Кг 1)1
Верхняя граница диапазона измерений объемного расхода газа Qr, в зависимости от DN, м3/ч	Gж / Кг '
Диапазон измерений плотности измеряемой среды, кг/м3	от 650 до 2000 2)
Диапазон измерений температуры измеряемой среды, °С	от -196 до +350 3)
Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости по индикатору, частотному, импульсному и цифровому, токовому выходным сигналам, Змж, %: 4) 5) 6)	±0,1; ±0,15; ±0,2; ±0,25; ±0,5; ±0,75; ±1
Пределы допускаемой относительной погрешности измерений массового расхода и массы газа по индикатору, частотному, импульсному и цифровому, токовому выходным сигналам, Змг, %: 6)	±0,5
Пределы допускаемой абсолютной погрешности измерении плотности рабочей среды Држ, кг/м3	±2
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, 5vж, % 6)	±V(^мж)2 + ((^ЛЖ / Рр • 100%)2
Пределы допускаемой относительной погрешности вычисления объема и объемного расхода газа при рабочих условиях, без учета методической погрешности определения плотности, 3vr, %	±0,5
Пределы дополнительной допускаемой приведенной к диапазону формирования токового выхода, погрешности преобразования измеренной величины в токовый выходной сигнал, %	±0,05

Наименование характеристики	Значение
	АльфаМасс-А	АльфаМасс-Б
Пределы допускаемой абсолютной погрешности измерении температуры рабочей среды ДТ, °С 3)	±(0,3+0,005ltl); ±(0,6+0,005ltl) 1)

• ¹⁾ рж - плотность жидкости при рабочих условиях, кг/м³;

рг - плотность газа при рабочих условиях, кг/м³;

р - измеряемая плотность, кг/м³;

Кг -коэффициент в соответствии с данными из руководства по эксплуатации, кг/м³;

t - измеряемое значение температуры, °C;

• ²⁾ диапазон индикации значения плотности измеряемой среды от 0 до 5000 кг/м³;

• ³⁾ в зависимости от исполнения или модификации;

• ⁴⁾ для диаметров номинальных DN 1, DN 2, DN 3 пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости, 3мж, ±0,5 %; ±0,75 %; ±1 %;

• ⁵⁾ при поверке расходомеров с пределами допускаемой относительной погрешности измерений массового расхода и массы жидкости ±0,1 % и ±0,15 % в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт-прувера или поверочной установки на базе эталонных расходомеров массовых, пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % или ±0,25 %;

• ⁶⁾ указаны пределы допускаемой относительной погрешности при массовом расходе G > Gt, объёмном расходе Q > Qt;

G - значение текущего массового расхода, кг/ч;

Q - значение текущего объемного расхода, м³/ч;

GT - значение переходного массового расхода, кг/ч, рассчитываемое по формулам:

QT = GT / р

При G < GT относительная погрешность измерений массового расхода определяется по формулам:

для жидкости:             3 = ± [Змж + (Zs / G) • 100];

для газа:                     3 = ± [3мг + (Zs / G) • 100];

При Q < QT относительная погрешность измерений объемного расхода определяется по формулам:

для жидкости:             3 = ± [3мж + (Zs / Q) • 100];

для газа:                     3 = ± [3мг + (Zs / Q) • 100];

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
	АльфаМасс-А	АльфаМасс-Б
Диаметры номинальные, DN	от 1 до 300	от 15 до 50
Максимальное давление измеряемой среды, МПа 1)	25

Наименование характеристики	Значение
	АльфаМасс-А	АльфаМасс-Б
Условия эксплуатации: - температура окружающей среды, °С	от -50 до +60
- относительная влажность воздуха, при 35 °С, %	98
атмосферное давление, кПа	от 84,0 до 106,7
Температура измеряемой среды, °С 1) - стандартная версия	от -70 до +160
- версия с расширенным температурным диапазоном	от -40 до +200
- криогенная версия	от -196 до +60
- высокотемпературная версия	от -40 до +350
Параметры электрического питания 1): - напряжение постоянного тока, В	от 18 до 36
- напряжение переменного тока, В	от 85 до 265
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP67
Выходные сигналы 1): - токовый, мА	от 4 до 20
- частотно-импульсный, Гц	от 1 до 10000
- цифровой	RS-485 (Modbus RTU); HART
Маркировка взрывозащиты 2): - для первичного преобразователя расхода	1Ex ia IIC T6...T1 Gb X
- для вторичного электронного преобразователя	1Ex db [ia Ga] IIC T6 Gb X
1) в зависимости от исполнения или модификации
2) относится к взрывозащищенному исполнению расходомеров

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	20
Средняя наработка на отказ, ч, не менее	150000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, а также на маркировочную табличку методом лазерной гравировки, закрепляемую на первичный преобразователь расхода и вторичный электронный преобразователь.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомер массовый кориолисовый	АльфаМасс	1 шт.
Руководство по эксплуатации	ЮНСВ.004.А.001.РЭ	1 экз.
Паспорт	ЮНСВ.004.А.001.ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации ЮНСВ.004.А.001.РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 1 ноября 2019 г. №  2603 «Об утверждении

Государственной поверочной схемы для средств измерений плотности»

ТУ 26.51.52-004-04709994-2024 «Расходомеры массовые кориолисовые АльфаМасс. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Альфаметрикс»

(OOO «Альфаметрикс»)

ИНН: 0273910457

Юридический адрес: Адрес: 450022, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401

Телефон: +(347) 299-72-82

Web-сайт: www.alfametrics.ru

E-mail: info@alfametrics.ru

Изготовитель

Общество с ограниченной ответственностью «Альфаметрикс»

(OOO «Альфаметрикс»)

ИНН: 0273910457

Адрес: 450022, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Генерала Горбатова, д. 2, офис 401

Телефон: +(347) 299-72-82

Web-сайт: www.alfametrics.ru

E-mail: info@alfametrics.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

25 августа 2025 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\___________________-___________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

25     иметр^ологии

от «   »            2025 г. №

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Комплексы измерительные

ВТХС

С

96207-25

2401 в комплекте с термостатами: заводской номер 2411 модификации МКУБ.681118.261 и заводской номер 2421 модификации МКУБ.681118.265; 2402 в комплекте с термостатами: заводской номер 2412 модификации МКУБ.681118.261 и заводской номер 2422 модификации МКУБ.681118.265

Общество с ограниченной ответственностью «Научно-производственная фирма «Метахром» (ООО «НПФ «Метахром»), Республика Марий Эл, г. Йошкар-Ола ИНН 1215046110

Общество с ограниченной ответственностью «Научно-производственная фирма «Метахром» (ООО «НПФ «Метахром»), Республика Марий Эл, г. Йошкар-Ола ИНН 1215046110

ОС

МКУБ.406 233.071-01 МП «ГСИ. Комплексы измерительные ВТХС. Методика поверки»

1 год

Общество с ограниченной ответственностью «Научно-производственная фирма «Метахром» (ООО «НПФ «Метахром»), Республика Марий Эл, г. Йошкар-Ола ИНН 1215046110

ФБУ «Марийский ЦСМ», г. Йошкар-Ола

11.02.2025

2.

Источники-измерители высоковольтные

Б6-20

С

96208-25

7324055

Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-

Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-

ОС

МП- НИЦЭ-119-24 «ГСИ. Источники- измерители

2 года

Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-

ООО «НИЦ «ЭНЕРГО», г. Москва

20.02.2025

Электро»), г. Москва ИНН 7731483966

Электро»), г. Москва ИНН 7731483966

высоковольтные Б6-20. Методика по верки»

Электро»), г. Москва ИНН 7731483966

3.

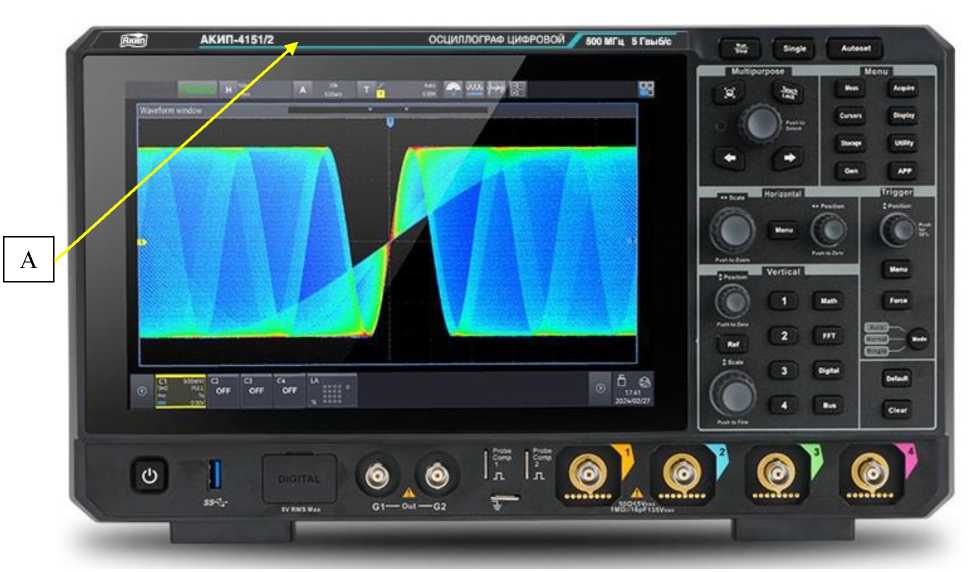

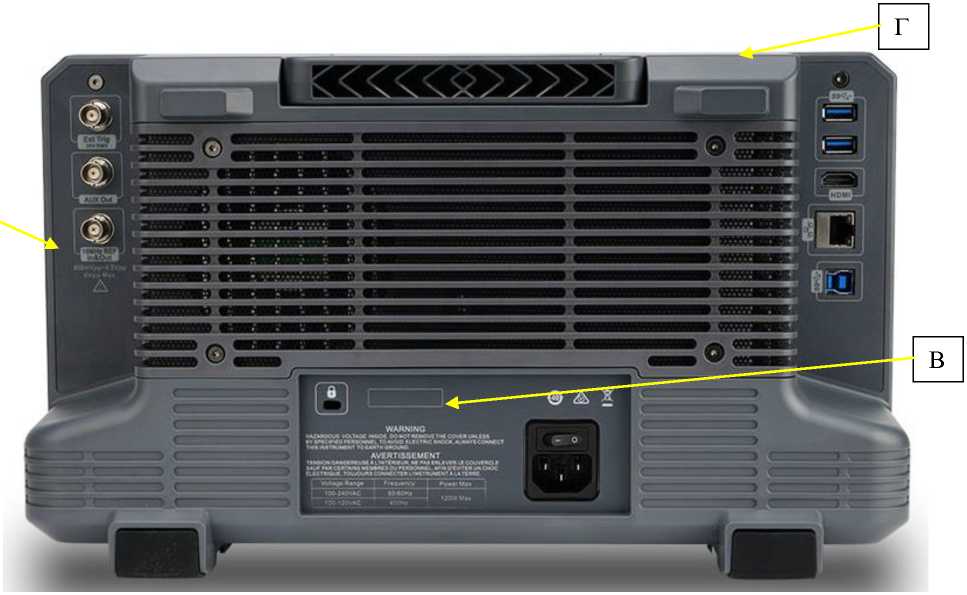

Осциллографы цифровые

АКИП- 4151

С

96209-25

АКИП -4151/2 № 415120241200002

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Ки тай

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

ОС

МП-ПР-22-2025 «ГСИ. Осциллографы цифровые АКИП-4151. Методика поверки»

1 год

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва ИНН 7721212396

АО «ПриСТ», г. Москва

28.05.2025

4.

Нагрузки электронные

АКИП- 1389

С

96210-25

АКИП-1389-2К-80-120, серийный номер: N24051073; АКИП-1389-4К-80- 60, серийный номер: N24090062

Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай

Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай

ОС

МП-ПР-16-2025 «ГСИ. Нагрузки электронные АКИП-1389. Методика поверки»

1 год

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва ИНН 7721212396

АО «ПриСТ», г. Москва

27.05.2025

5.

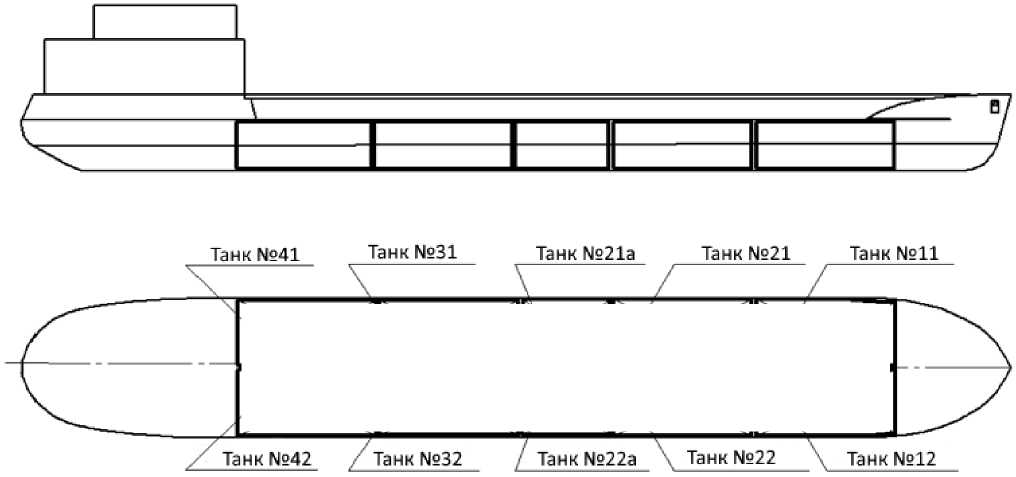

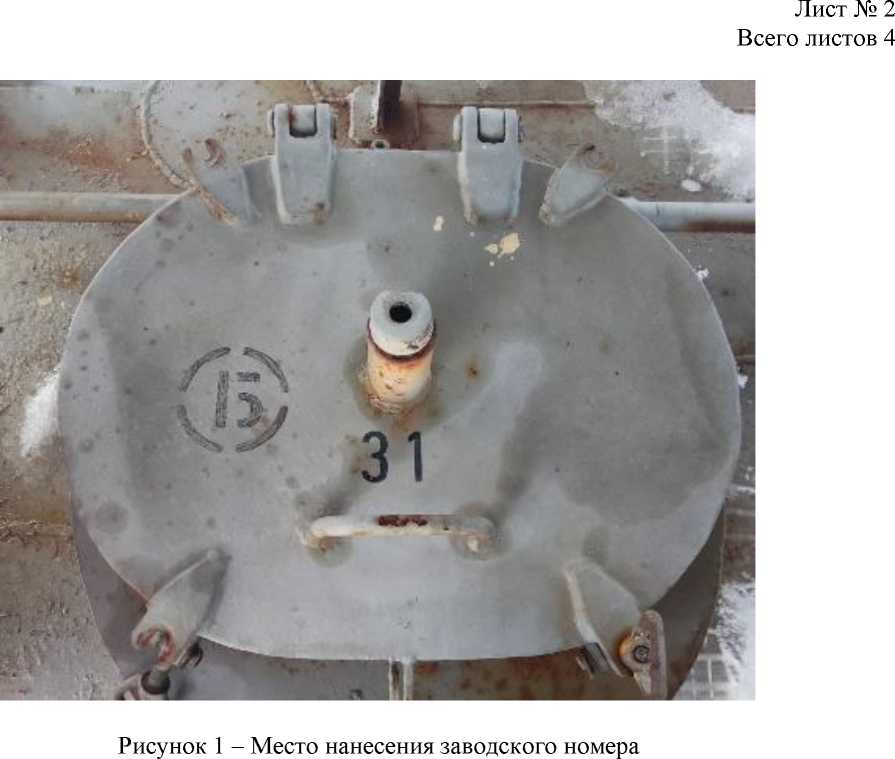

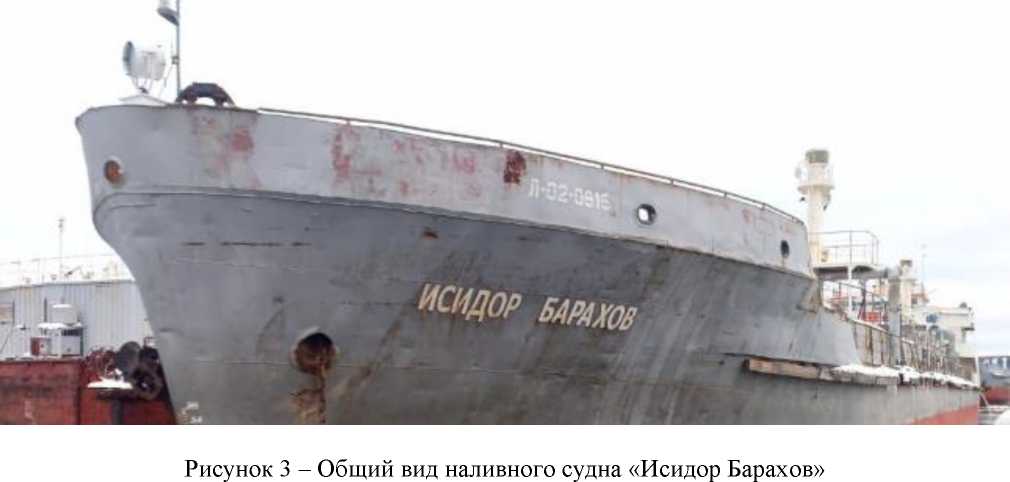

Танки наливного судна «Исидор Барахов»

Обозна чение отсутствует

Е

96211-25

11, 12, 21, 21а, 22, 22а, 31, 32, 41, 42

Публичное акционерное общество «Ленское объединенное речное пароходство» (ПАО «ЛОРП»), г. Якутск ИНН 1435029085

Публичное акционерное общество «Ленское объединенное речное пароходство» (ПАО «ЛОРП»), г. Якутск ИНН 1435029085

ОС

МП 17297-2025 «ГСИ. Танки наливного судна «Исидор Барахов». Методика поверки»

5 лет

Публичное акционерное общество «Ленское объединенное речное пароходство» (ПАО «ЛОРП»), г. Якутск ИНН 1435029085

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань

04.06.2025

6.

Трансформа торы тока

LZZBJ9- 35D1

Е

96212-25

42311015701006, 42311015701010, 42311015701011, 42311015701001, 42311015701003, 42311015701002, 42311015701009,

JIANGSU COSINE ELECTRIC CO., LTD., Китай

JIANGSU COSINE ELECTRIC CO., LTD., Китай

ОС

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика по-

8 лет

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»),

ФБУ «НИЦ ПМ - Ростест», г. Москва

06.03.2025

42311015701004, 42311015701005, 42311015701012, 42311015701008, 42311015701007; 42311015702006, 42311015702002, 42311015702015, 42311015702010, 42311015702013, 42311015702009, 42311015702007, 42311015702003, 42311015702001, 42311015702016, 42311015702012, 42311015702014, 42311015702005, 42311015702008, 42311015702011, 42311015702004; 42309264102014, 42309264102001, 42309264102005, 42309264102006, 42309264102015, 42309264102007

верки»

г. Москва ИНН 7725739948

7.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК- 142

Обозна чение отсутствует

Е

96213-25

3/142

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт- Петербург ИНН 7814148471

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт- Петербург ИНН 7814148471

ОС

МП ЭПР-784-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии

4 года

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

15.05.2025

(АИИС КУЭ) ООО «Лента» ТК-142. Методика поверки»

8.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК- 168

Обозна чение отсутствует

Е

96214-25

3/168

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт- Петербург ИНН 7814148471

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт- Петербург ИНН 7814148471

ОС

МП ЭПР-783-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-168. Методика поверки»

4 года

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

13.05.2025

9.

Комплексы программнотехнические

Externu m

С

96215-25

05246954

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург ИНН 6658551752

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург ИНН 6658551752

ОС

МП- НИЦЭ-104-24 «ГСИ. Комплексы программно-технические Externum. Методика поверки»

4 года

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»), г. Екатеринбург ИНН 6658551752

ООО «НИЦ «ЭНЕРГО», г. Москва

09.06.2025

10.

Генераторы сигналов произвольной формы

RIGOL DG900Pr o

С

96216-25

DG922Pro зав. № DG9R264000852; DG922Pro зав. № DG9R264000854

Компания Rigol Technologies Co., Ltd, Китай

Компания Rigol Technologies Co., Ltd, Китай

ОС

МП DG900Pro/ 2025 «ГСИ. Генерато-

1 год

Общество с ограниченной ответственностью «Мастер-

АО «АКТИ-Мастер», г. Москва

15.05.2025

ры сигналов произвольной формы RIGOL DG900Pro. Методика поверки»

Тул» (ООО «Мастер-Тул»), г. Москва ИНН 7710264988

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Ша-рыповская

Обозначение отсутствует

Е

96217-25

ЭСТ.015

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

ОС

ЭСТ-МП-015-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Шарыпов-ская. Методика поверки»

4 года

Общество с ограниченной ответственностью «Энерго-техлаб» (ООО «Энерго-техлаб»), г. Чебоксары ИНН 2130228521

ООО «Энергостандарт», г. Хабаровск

23.05.2025

12.

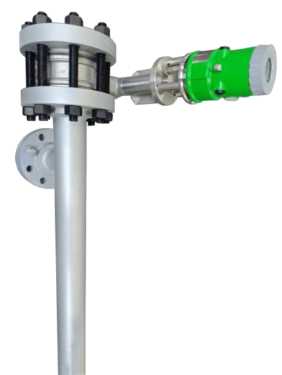

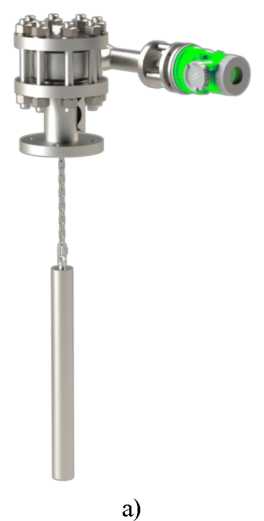

Уровнемеры буйковые

UHS-FD

С

96218-25

2502-0038-01, 2502 0039-02

«JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLO GY CO., LTD.», Китай

«JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLO GY CO., LTD.», Китай

ОС

РТ-МП-683-2082025 «Уровнеме ры буйковые UHS-FD. Методика поверки»

1 год -для уровне меров с пределами допус-кае-мой абсолют-

«JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLO GY CO., LTD.», Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

20.05.2025

ной по-грешности менее ±3 мм включи-тель-но; 3 года -для уровне меров с пределами допус-кае-мой абсолют-ной по-грешности свыше ±3 мм и для уровне меров, работающих при избы-точном давлении

13.

Уровнемеры

UHS-33

С

96219-25

UHS-3302 с зав. №

«JIANGSU

«JIANGSU

ОС

РТ-МП-

1 год -

«JIANGSU

ФБУ «НИЦ

20.05.2025

радарные

2502-0028-01, UHS-3303 с зав. № 25020028-02, UHS-3304 с зав. № 2502-002803, UHS-3308 с зав. № 2502-0028-04, UHS-3309 с зав. № 2502-0028-05

XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай

XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай

682-208 2025 «Уровнеме ры радарные UHS-33. Методика поверки»

для уровне меров с пределами допус-кае-мой абсолют-ной по-грешности менее ±3 мм включи-тель-но; 3 года -для уровне меров с пределами допус-кае-мой абсолют-ной по-грешности свыше ±3 мм и для уровне

XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай

ПМ - Ростест», г. Москва

меров, работающих при избы-точном давлении

14.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Трансэнергосбыт», шестая очередь

Обозначение отсутствует

Е

96220-25

006

Общество с ограниченной ответственностью «Трансэнергосбыт» (ООО «Трансэнергосбыт»), г. Нижний Новгород ИНН 7606070601

Общество с ограниченной ответственностью «Трансэнергосбыт» (ООО «Трансэнергосбыт»), г. Нижний Новгород ИНН 7606070601

ОС

МП ЭПР-786-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Транс-энергосбыт», шестая очередь. Методика поверки»

4 года

Общество с ограниченной ответственностью «Трансэнергосбыт» (ООО «Трансэнергосбыт»), г. Нижний Новгород ИНН 7606070601

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

16.05.2025

15.

Расходомеры массовые кориолисовые

Аль- фаМасс

С

96221-25

АльфаМасс -Б015 - ИСАФЕ31- А4ЕВ+А1 зав. № 1040А0001; Аль-фаМасс-А025-ИСАФЕ31- А4ЕВ+А1 зав. № 1040А0002; Аль-

Общество с ограниченной ответственностью «Аль-фаметрикс» (OOO «Аль-фаметрикс»), г. Уфа ИНН

Общество с ограниченной ответственностью «Аль-фаметрикс» (OOO «Аль-фаметрикс»), г. Уфа ИНН

ОС

РТ-МП-69-208-2025 «ГСИ. Расходомеры массовые кориолисовые Аль-фаМасс.

4 года - при измерении расхода и/или коли-

Общество с ограниченной ответственностью «Аль-фаметрикс» (OOO «Аль-фаметрикс»), г. Уфа ИНН

ФБУ «НИЦ ПМ - Ростест», г. Москва

23.05.2025

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от «ВВ »   августа 2025 г. №

Регистрационный № 96207-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ВТХС

Назначение средства измерений

Комплексы измерительные ВТХС (далее - ИК) предназначены для измерения давления и температуры паров и газов распада веществ в изотермическом режиме в замкнутой реакционной камере, с регистрацией измерений в виде графиков и таблиц при помощи персонального компьютера (далее - ПК). ИК может применяться в различных отраслях промышленности, в заводских и научно-исследовательских лабораториях.

Описание средства измерений

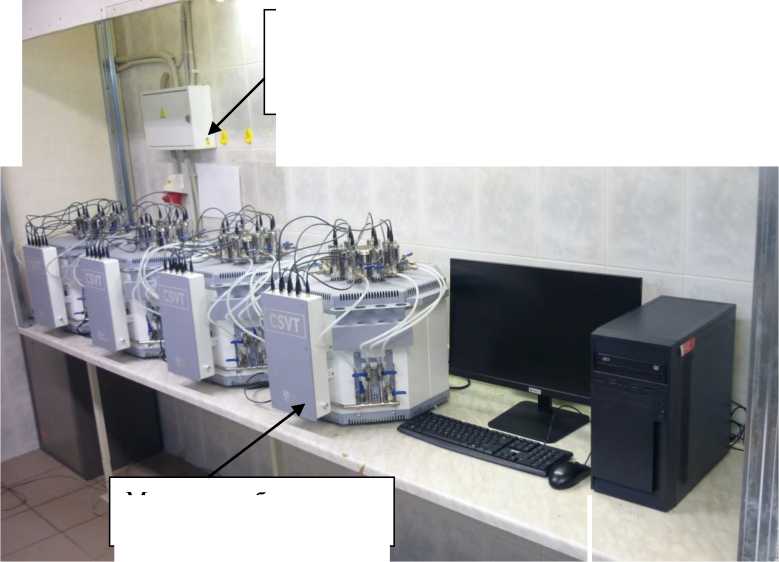

ИК представляет собой комплект термостатов (от 1 до 4), блок коммутации для подключения к питающей сети переменного тока, ПК. Общий вид ИК, место размещения таблички, знака утверждения типа и заводского номера представлены на рис.1.

>230/4003 50Гц 4кВт Зав. №2401

Рисунок 2 - Изображение таблички с информацией о заводском номере в виде цифрового обозначения и знаке утверждения типа

В каждом термостате расположены восемь камер, в которых располагаются первичные преобразователи, давление в которых измеряется с помощью полупроводниковых тензомодулей давления. Для обеспечения заявленного диапазона измерений абсолютного давления имеется возможность вакуумирования. Измерение температуры в каждом термостате производится платиновым термометром сопротивления. Установка и поддержание необходимой температуры, а также измерение давления и температуры осуществляется программным методом при помощи персонального компьютера. Обмен сигналами между термостатами и ПК осуществляется при помощи проводного интерфейса Modbus-TCP. Входящие в состав ИК первичные преобразователи имеют модификацию: МКУБ.301353.122.Входящие в состав ИК термостаты имеют две модификации: МКУБ.681118.261 (диапазон температур от плюс 50 до плюс 250 °С) и МКУБ.681118.265 (диапазон температуры от плюс 50 до плюс 400 °С).

Для предотвращения несанкционированного изменения метрологических характеристик крышка модуля управления термостата пломбируется на одном из винтов крепления гарантийным стикером-наклейкой (рис. 1).

Знак утверждения типа и заводской номер в виде цифрового обозначения наносится на специальную табличку на корпусе блока коммутации (рис. 1). Изображение данной таблички приведено на рис. 2. Децимальный номер модификации термостатов и заводской номер наносится на корпус каждого термостата, входящего в комплект поставки. Заводские номера фиксируются в паспорте на ИВК.

Для визуального различия модификаций термостатов допускается окрашивание крышки модуля управления контрастным цветом.

Комплектация ИК термостатами обоих модификаций может быть осуществлена в любом соотношении, в зависимости от требований заказчика.

Нанесение знака поверки на ИК не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО), входящее в состав ИК, позволяет устанавливать и контролировать режимные параметры. В программном обеспечении применены следующие способы защиты: защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения ИК учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения ИК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО в составе установочного комплекта программы для ПК

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	vacuumt_proc.dll
Номер версии (идентификационный номер) программного обеспечения	1.0.0.0
Алгоритм вычисления цифрового идентификатора ПО	MD5
Цифровой идентификатор программного обеспечения	3c676ee64ea2f691f58ef15a4b158900

Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон задаваемых температур, °С (модификация термостата: МКУБ.681118.261)	от + 50 до + 250
Диапазон задаваемых температур, °С (модификация термостата: МКУБ.681118.265)	от + 50 до + 400
Диапазон измерения абсолютного давления, кПа (мм рт.ст.)	от 0 до 350 (от 0 до 2625)
Пределы допускаемой абсолютной погрешности поддержания заданной температуры, °С,не более	± 2,0
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, кПа (мм рт. ст.), не более	± 2,0 (± 15,0)

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более (в комплектации с одним термостатом) - высота	520
- ширина	540
- длина	1340
Габаритные размеры, мм, не более (в комплектации с двумя термостатами) - высота	520
- ширина	540
- длина	1880

Продолжение таблицы 3

Наименование характеристики	Значение
Габаритные размеры, мм, не более (в комплектации с тремя термостатами)
- высота	520
- ширина	540
- длина	2420
Габаритные размеры, мм, не более (в комплектации с четырьмя термостатами)
- высота	520
- ширина	540
- длина	2960
Масса, кг, не более (в комплектации с одним термостатом)	45
Масса, кг, не более (в комплектации с двумя термостатами)	80
Масса, кг, не более (в комплектации с тремя термостатами)	115
Масса, кг, не более (в комплектации с четырьмя термостатами)	140
Потребляемая мощность, В^А, не более (в комплектации с четырьмя термостатами)	4000
Параметры электрического питания: - напряжение переменного тока, В	230 ± 23
- напряжение переменного тока, В	380 ± 38
- частота переменного тока, Гц	50 ± 0,4
Условия эксплуатации: - температура окружающей среды, °С	от +18 до +25
- относительная влажность, %	от 20 до 80
- атмосферное давление, кПа	от 84 до 106
Единицы измерения давления, которые можно устанавливать при помощи ПО	кПа, мм рт. ст.
Время выхода термостатов на режим достижения максимальной температуры, час, не более	3,5

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	12

Знак утверждения типа

наносится на специальную табличку на корпусе блока коммутации ИК способом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

В комплект поставки одного ИК входят элементы, указанные в таблице 5.

Таблица 5 - Комплект поставки ИК

Наименование	Кол-во, шт.	Примечание
Комплекс измерительный ВТХС МКУБ.406233.071	1	Количество термостатов от 1 до 4*
Комплект ЗИП	1
Станция вакуумирования	1
Руководство по эксплуатации	1
Руководство пользователя ПО CSVT	1
Паспорт	1
Методика поверки	1
Упаковка	1

*Примечание: 1 Количество и модификации термостатов определяется заявкой заказчика.

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации ИК «ВТХС» МКУБ.406233.071 РЭ раздел 7 «Подготовка к работе и порядок работы с комплексом». При использовании в сфере государственного регулирования обеспечения единства измерений применяются методики измерений, аттестованные в установленном порядке.

Нормативные документы, устанавливающие требования к ИК

Приказ Росстандарта № 2712 от 19 ноября 2024 г. «Об утверждении государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта № 2653 от 20октября 2022 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта № 2900 от 06 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1’10’¹-1’10⁷ Па»

Технические условия МКУБ.406233.071 ТУ «Комплексы измерительные «ВТХС»

Правообладатель

Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»

(ООО «НПФ «Мета-хром»)

ИНН:1215046110

Юридический адрес: 424028, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100

Телефон (факс): (8362) 42-49-97, 43-04-40, 41-14-10, 42-22-66 http://www.meta-chrom.ru

E-mail: m_chrom@mari-el.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»

(ООО «НПФ «Мета-хром»)

ИНН:1215046110

Адрес: 424028, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100 Телефон (факс): (8362) 42-49-97, 43-04-40, 41-14-10, 42-22-66 http://www.meta-chrom.ru

E-mail: m_chrom@mari-el.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл»

Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3

Телефон (факс): (8362) 41-20-18, (41-16-94)

Web-сайт: www.maricsm.ru

E-mail: metr@maricsm.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц по испытаниям средств измерений в целях утверждения типа № 30118-11

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁵ »    ^авгУ^ста 2025 г. №    ¹⁷⁵¹

Лист № 1 Регистрационный № 96211-25                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Танки наливного судна «Исидор Барахов» Назначение средства измерений

Танки наливного судна «Исидор Барахов» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения, отпуска и транспортировки.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Танки представляют собой прямоугольные сосуды, расположенные в трюме судна «Исидор Барахов» по правому и левому борту и разделены между собой непроницаемыми переборками.

Переборки танков представляют собой обшивку из листовой стали, подкрепленную силовым набором.

Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк.

Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части танка.

Заводские номера танков в виде цифрового и буквенно-цифрового обозначения, состоящие из арабских цифр и букв, нанесены методом аэрографии на крышки люков лаза танков (рисунок 1).

Танки с заводскими номерами 11, 12, 21, 21а, 22, 22а, 31, 32, 41, 42 расположены на наливном судне «Исидор Барахов».

Общий вид наливного судна «Исидор Барахов» и эскиз общего вида с расположением танков представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 3 - Общий вид наливного судна «Исидор Барахов»

Пломбирование танков не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	Номера танков
	11	12	21	22	31	32	21а	22а	41	42
Номинальная вместимость, м3	400	400	380	380	380	380	270	270	470	470
Пределы допускаемой относительной погрешности измерений вместимости, %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист паспорта танка типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Танк наливного судна «Исидор Барахов»	-	1 шт.
Паспорт	-	1 шт.
Градуировочная таблица	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Публичное акционерное общество «Ленское объединенное речное пароходство»

(ПАО «ЛОРП»)

ИНН 1435029085

Юридический адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Дзержинского, 2

Телефон/факс: +7 (4112) 42-02-07/(4112) 42-00-11

Изготовитель

Публичное акционерное общество «Ленское объединенное речное пароходство»

(ПАО «ЛОРП»)

ИНН 1435029085

Адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Дзержинского, 2

Телефон/факс: +7 (4112) 42-02-07/(4112) 42-00-11

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»    августа 2025 г. №

Лист № 1 Регистрационный № 96220-25                                        Всего листов 17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Трансэнергосбыт», шестая очередь Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Трансэнергосбыт», шестая очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (БД), программное обеспечение (ПО) «Пирамида 2.0 Пром», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер БД, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 17 коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Дополнительно сервер БД может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

От сервера БД информация в виде xml-файлов установленных форматов поступает на АРМ по каналу связи сети Internet.

Передача информации от сервера БД или АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера БД и У СВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера БД с УСВ осуществляется не реже одного раза в час. Корректировка часов сервера БД производится при расхождении показаний часов сервера БД с УСВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера БД осуществляется во время сеанса связи со счетчиками, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера БД более ±1 с.

Журналы событий счетчиков и сервера БД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Трансэнергосбыт», шестая очередь наносится на этикетку, расположенную на тыльной стороне сервера БД, типографским способом. Дополнительно заводской номер 006 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0 Пром». ПО «Пирамида 2.0 Пром» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0 Пром». Метрологически значимая часть ПО «Пирамида 2.0 Пром» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0 Пром» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «Пирамида 2.0 Пром»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Binary Pack Con-trols.dll	Check Data Integ-rity.dll	Com IECFunc-tions.dll	ComMod-busFunc-tions.dll	Com StdFunc-tions.dll	Date TimePro-cessing.dll	Safe Values DataUp-date.dll	Simple Verify DataSta-tuses.dll	Summary Check CRC.dll	Values DataProc essing.dll
Номер версии
(идентификационный					не ниже 10.5
номер) ПО
	EB1984E	E021CF9	BE77C56	AB65EF4	EC9A864	D1C26A2	B6740D34	61C1445 Г>Г>Л/1Г>'7	EFCC55	013E6FE 1HQ1 Л Л
Цифровой	0072ACF	C974DD	55C4F19F	B617E4F7	71F3713E	F55C7FEC	19A3BC1	BB04C7	E91291D	1081A4
	E1C7972	7EA9121	89A1B412	86CD87B	60C1DA	FF5CAF8	A4276386	F9BB42	A6F8059	CF0C2D
идентификатор ПО	69B9DB1	9B4D475	63A16CE	4A560FC	D056CD6	B1C056F	0BB6FC8	44D4A0	7932364	E95F1B
	5476	4D5C7	27	917	E373	A4D	AB	85C6A3 9	430D5	B6EE64 5
Алгоритм вычисле-
ния цифрового иден-					MD5
тификатора ПО

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10
1	ТП-321 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ Т1	Т-0,66 М У3 Кл. т. 0,5S 1000/5 Рег. № 71031-18 Фазы: А; В; С	-	ПСЧ- 4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18	УСВ-3 Рег. № 64242-16	Сервер БД	Активная Реактивная	1,0 2,1	3,2 5,5
2	ТП-321 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 0,4 кВ Т2	Т-0,66 У3 Кл. т. 0,5S 1000/5 Рег. № 71031-18 Фазы: А; В; С	-	ПСЧ- 4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-12			Активная Реактивная	1,0 2,1	3,2 5,5
3	ТП-320 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 0,4 кВ Т1	Т-0,66 М У3 Кл. т. 0,5S 1000/5 Рег. № 71031-18 Фазы: А; В; С	-	ПСЧ- 4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-12			Активная Реактивная	1,0 2,1	3,2 5,5

1	2	3	4	5	6	7	8	9	10
		Т-0,66 М У3		ПСЧ- 4ТМ.05МД.05 Кл. т. 0,5S/1,0 Рег. № 51593-18			Актив-
4	ТП-320 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ,	Кл. т. 0,5S 1000/5					ная	1,0	3,2
	Ввод 0,4 кВ Т2	Рег. № 71031-18 Фазы: А; В; С					Реактивная	2,1	5,5
	РУ-0,4 кВ ООО Тея, СШ 0,4 кВ, ввод 0,4 кВ от ТП-320 10 кВ	Т-0,66 У3 Кл. т. 0,5		Меркурий 234 ARTMX2-03			Активная	1,0	3,1
5		300/5	-	DPBR.R
		Рег. № 71031-18		Кл. т. 0,5S/1,0			Реактив-	2,1	5,4
		Фазы: А; В; С		Рег. № 75755-19			ная
6	РУ-0,4 кВ ООО Тея, СШ 0,4 кВ, ввод 0,4 кВ от ТП-321 10 кВ	Т-0,66 У3 Кл. т. 0,5 300/5		Меркурий 234 ARTMX2-03 DPBR.G			Активная	1,0	3,1
		Рег. № 71031-18		Кл. т. 0,5S/1,0	УСВ-3 Рег. № 64242-16		Реактив-	2,1	5,4
		Фазы: А; В; С		Рег. № 75755-19		Сервер БД	ная
		ТПОЛ-10	НТМИ-6-66	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-17			Актив-
7	ЦРП 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. 3	Кл. т. 0,5 600/5	Кл. т. 0,5 6000/100				ная	1,1	3,0
		Рег. № 1261-59	Рег. № 2611-70				Реактив-	2,3	4,6
		Фазы: А; С	Фазы: АВС				ная
		ТПЛ-10	НТМИ-6-66	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12			Актив-
8	ЦРП 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. 7	Кл. т. 0,5 150/5 Рег. № 1276-59	Кл. т. 0,5 6000/100 Рег. № 2611-70				ная Реактив-	1,3 2,5	3,2 5,5
		Фазы: А; С	Фазы: АВС				ная
		ТПОЛ-10	НТМИ-6-66	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-17			Актив-
9	ТП-6 6 кВ, РУ-6 кВ,СШ 6 кВ, ф. 2	Кл. т. 0,5 600/5	Кл. т. 0,5 6000/100				ная	1,1	3,0
		Рег. № 1261-59	Рег. № 2611-70				Реактив-	2,3	4,6
		Фазы: А; С	Фазы: АВС				ная

1	2	3	4	5	6	7	8	9	10
		ТПЛ-СВЭЛ-10	НТМИ-6-66	СЭТ-			Актив-
	ЦРП 6 кВ, РУ-6 кВ,	Кл. т. 0,5S	Кл. т. 0,5				ная	1,3	3,3
10		100/5	6000/100	4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12
	4 СШ 6 кВ, яч. 8
		Рег. № 70109-17	Рег. № 2611-70				Реактив-	2,5	5,6
		Фазы: А; С	Фазы: АВС				ная
		ТПОЛ-10	НТМК-6-48	ПСЧ-			Актив-
	ЦРП 6 кВ, РУ-6 кВ,	Кл. т. 0,5	Кл. т. 0,5				ная	1,3	3,2
11		600/5	6000/100	4ТМ.05МК.00 Кл. т. 0,5S/1,0
	3 СШ 10 кВ, яч. 15						Реактив-	2,5	5,5
		Рег. № 1261-59	Рег. № 323-49	Рег. № 50460-18
		Фазы: А; С	Фазы: АВС				ная
	ЦРП 6 кВ, РУ-6 кВ,	ТПЛ-10 Кл. т. 0,5 150/5	НТМК-6-48 Кл. т. 0,5 6000/100	СЭТ-			Активная	1,3	3,2
12				4ТМ.03М.01 Кл. т. 0,5S/1,0	УСВ-3
	3 СШ 6 кВ, яч. 19	Рег. № 1276-59	Рег. № 323-49				Реактив-	2,5	5,5
		Фазы: А; С	Фазы: АВС	Рег. № 36697-12		Сервер БД	ная
					Рег. №
		ТПЛ-10	НТМИ-6-66	СЭТ-			Актив-	1,1	3,0
					64242-16
13	ЦРП 6 кВ, РУ-6 кВ, 5 СШ 6 кВ, яч. 29	Кл. т. 0,5 75/5	Кл. т. 0,5 6000/100	4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-17			ная Реактив-
								2,3	4,6
		Рег. № 1276-59	Рег. № 2611-70
		Фазы: А; С	Фазы: АВС				ная
		ТПОЛ-10	НТМИ-6-66	ПСЧ-			Актив-
	ЦРП 6 кВ, РУ-6 кВ,	Кл. т. 0,5	Кл. т. 0,5				ная	1,3	3,2
14		600/5	6000/100	4ТМ.05МК.00 Кл. т. 0,5S/1,0
	6 СШ 6 кВ, яч. 26						Реактив-	2,5	5,5
		Рег. № 1261-59	Рег. № 2611-70	Рег. № 50460-18
		Фазы: А; С	Фазы: АВС				ная
	ЦРП 6 кВ, РУ-0,4	ТТН-40 Кл. т. 0,5		ПСЧ-			Активная	1,0	3,1
15		400/5 Рег. № 58465-14	-	4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07
	кВ, СШ 0,4 кВ, ф. 1						Реактив-	2,1	5,4
		Фазы: А; В; С					ная

1	2	3	4	5	6	7	8	9	10
		ТТН-40		ПСЧ- 4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07			Актив-
16	ЦРП 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ф. 2	Кл. т. 0,5 400/5 Рег. № 58465-14	-				ная Реактив-	1,0 2,1	3,1 5,4
		Фазы: А; В; С					ная
		ТТН-40		ПСЧ- 4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07			Актив-
17	ЦРП 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ,	Кл. т. 0,5 400/5					ная	1,0	3,1
	ф. 21	Рег. № 58465-14 Фазы: А; В; С					Реактивная	2,1	5,4
		ТТН-Ш		ПСЧ- 4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07			Актив-
18	ЦРП 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ,	Кл. т. 0,5 300/5					ная	1,0	3,1
	ф. 25	Рег. № 58465-14 Фазы: А; В; С			УСВ-3		Реактив-	2,1	5,4
					Рег. № 64242-16	Сервер БД	ная
19	ЦРП 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ,	ТТН-Ш Кл. т. 0,5 300/5		ПСЧ- 4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07			Активная	1,0	3,1
	ф. 27	Рег. № 58465-14 Фазы: А; В; С					Реактивная	2,1	5,4
		ТТН-40		ПСЧ- 4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07			Актив-
20	ЦРП 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ,	Кл. т. 0,5 400/5					ная	1,0	3,1
	ф. 32	Рег. № 58465-14					Реактив-	2,1	5,4
		Фазы: А; В; С					ная
		ТПОЛ-10	НТМК-10	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-17			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5	Кл. т. 0,5				ная	1,1	3,0
21	блок, РУ-10 кВ, 2	600/5	10000/100
	СШ 10 кВ, яч. 10	Рег. № 1261-59	Рег. № 355-49				Реактив-	2,3	4,6
		Фазы: А; С	Фазы: АВС				ная

1	2	3	4	5	6	7	8	9	10
		ТОЛ-10	НТМИ-10-66	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-17			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5	Кл. т. 0,5				ная	1,1	3,0
22	блок, РУ-10 кВ, 3	300/5	10000/100
	СШ 10 кВ, яч. 27	Рег. № 7069-79	Рег. № 831-69				Реактив-	2,3	4,6
		Фазы: А; С	Фазы: АВС				ная
		ТОЛ-10-I	НТМИ-10-66	ПСЧ- 4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5S	Кл. т. 0,5				ная	1,3	3,3
23	блок, РУ-10 кВ, 3	300/5	10000/100
	СШ 10 кВ, яч. 29	Рег. № 15128-07	Рег. № 831-69				Реактив-	2,5	5,6
		Фазы: А; В; С	Фазы: АВС				ная
		ТОЛ-10	НТМИ-10-66	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5	Кл. т. 0,5				ная	1,3	3,2
24	блок, РУ-10 кВ, 3	300/5	10000/100
	СШ 10 кВ, яч. 33	Рег. № 6009-77 Фазы: А; С	Рег. № 831-69 Фазы: АВС		УСВ-3 Рег. № 64242-16	Сервер БД	Реактивная	2,5	5,5
		ТЛО-10	НТМИ-10-66	СЭТ- 4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-17			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5	Кл. т. 0,5				ная	1,3	3,2
25	блок, РУ-10 кВ, 3	300/5	10000/100
	СШ 10 кВ, яч. 37	Рег. № 25433-11	Рег. № 831-69				Реактив-	2,5	5,5
		Фазы: А; В; С	Фазы: АВС				ная
		ТОЛ-10	НТМИ-10-66	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-17			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5	Кл. т. 0,5				ная	1,1	3,0
26	блок, РУ-10 кВ, 4	600/5	10000/100
	СШ 10 кВ, яч. 24	Рег. № 6009-77	Рег. № 831-69				Реактив-	2,3	4,6
		Фазы: А; С	Фазы: АВС				ная
		ТОЛ-10-I	НТМИ-10-66	СЭТ- 4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-12			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5S	Кл. т. 0,5				ная	1,3	3,3
27	блок, РУ-10 кВ, 4	300/5	10000/100
	СШ 10 кВ, яч. 30	Рег. № 15128-07	Рег. № 831-69				Реактив-	2,5	5,6
		Фазы: А; В; С	Фазы: АВС				ная

1	2	3	4	5	6	7	8	9	10
		ТОЛ-10	НТМИ-10-66	СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5	Кл. т. 0,5				ная	1,3	3,2
28	блок, РУ-10 кВ, 4	300/5	10000/100
	СШ 10 кВ, яч. 32	Рег. № 6009-77	Рег. № 831-69				Реактив-	2,5	5,5
		Фазы: А; С	Фазы: АВС				ная
		ТОЛ-10-I	НТМИ-10-66	ПСЧ- 4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18			Актив-
	РП 10 кВ Энерго-	Кл. т. 0,5S	Кл. т. 0,5				ная	1,3	3,3
29	блок, РУ-10 кВ, 4	300/5	10000/100
	СШ 10 кВ, яч. 36	Рег. № 47959-11	Рег. № 831-69				Реактив-	2,5	5,6
		Фазы: А; В; С	Фазы: АВС				ная
		ТТЕ-30		Меркурий 230			Актив-
	КТП-16 0,4 кВ, РУ-	Кл. т. 0,5S		ART-03			ная	1,0	3,2
30	0,4 кВ, СШ 0,4 кВ,	100/5	-	PQRSIDN
	ф. 2	Рег. № 73808-19 Фазы: А; В; С		Кл. т. 0,5S/1,0 Рег. № 80590-20	УСВ-3 Рег. № 64242-16	Сервер БД	Реактивная	2,1	5,5
		ТТН-Ш Кл. т. 0,5 200/5 Рег. № 58465-14 Фазы: А; В; С		ПСЧ-			Актив-	1,0	3,1
31	КТП-16 0,4 кВ,			4ТМ.05М.17			ная
	РУ-0,4 кВ, ф. 17			Кл. т. 0,5S/1,0 Рег. № 36355-07			Реактивная	2,1	5,4
		ТТН-Ш		ПСЧ- 4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07			Актив-
	КТП-16 0,4 кВ, РУ-	Кл. т. 0,5					ная	1,0	3,1
32	0,4 кВ, СШ 0,4 кВ,	200/5	-
	ф. 6	Рег. № 58465-14					Реактив-	2,1	5,4
		Фазы: А; В; С					ная
		ТТН-Ш		Меркурий 230			Актив-
	КТП-16 0,4 кВ, РУ-	Кл. т. 0,5		ART-03			ная	1,0	3,1
33	0,4 кВ, СШ 0,4 кВ,	200/5	-	PQRSIDN
	ф. 11	Рег. № 58465-14		Кл. т. 0,5S/1,0			Реактив-	2,1	5,4
		Фазы: А; В; С		Рег. № 80590-20			ная

1	2	3	4	5	6	7	8	9	10
		ТТН-Ш		ПСЧ- 4ТМ.05МК.17 Кл. т. 0,5S/1,0 Рег. № 50460-18			Актив-
	КТП-18 0,4 кВ, РУ-	Кл. т. 0,5					ная	1,0	3,1
34	0,4 кВ, СШ 0,4 кВ,	200/5	-
	ф. 6	Рег. № 58465-14					Реактив-	2,1	5,4
		Фазы: А; В; С					ная
		ТТН-Ш		ПСЧ- 4ТМ.05МК.17 Кл. т. 0,5S/1,0 Рег. № 50460-18			Актив-
	КТП-18 0,4 кВ, РУ-	Кл. т. 0,5					ная	1,0	3,1
35	0,4 кВ, СШ 0,4 кВ,	200/5	-
	ф. 14	Рег. № 58465-14 Фазы: А; В; С					Реактивная	2,1	5,4
		ТЛО-10	НТМИ-6-66	СЭТ- 4ТМ.02М.02			Актив-
36	ТП-5 6 кВ, РУ-6 кВ,	Кл. т. 0,5S 100/5 Рег. № 25433-11	Кл. т. 0,5 6000/100 Рег. № 2611-70				ная	1,1	3,0
	СШ 6 кВ, ф. 8			Кл. т. 0,2S/0,5 Рег. № 36697-17	УСВ-3 Рег. № 64242-16		Реактив-	2,3	4,7
		Фазы: А; В; С	Фазы: АВС			Сервер БД	ная
		ТТН-Ш Кл. т. 0,5 400/5 Рег. № 58465-14 Фазы: А; В; С		ПСЧ-			Актив-	1,0	3,1
37	ТП-5 6 кВ, РУ-0,4			4ТМ.05М.17			ная
	кВ, СШ 0,4 кВ, ф. 9			Кл. т. 0,5S/1,0 Рег. № 36355-07			Реактивная	2,1	5,4
		ТТН-Ш		ПСЧ- 4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07			Актив-
	ТП-5 6 кВ, РУ-0,4	Кл. т. 0,5					ная	1,0	3,1
38	кВ, СШ 0,4 кВ,	400/5	-
	ф. 17	Рег. № 58465-14					Реактив-	2,1	5,4
		Фазы: А; В; С					ная
		ТПЛ-10	НТМИ-6	СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-17			Актив-
39	ТП-6 6 кВ, РУ-6 кВ, СШ 6 кВ, ф. 2	Кл. т. 0,5 75/5	Кл. т. 0,5 6000/100				ная	1,1	3,0
		Рег. № 1276-59	Рег. № 831-53				Реактив-	2,3	4,6
		Фазы: А; С	Фазы: АВС				ная

1	2	3	4	5	6	7	8	9	10
		ТТИ-60		Меркурий 230			Актив-
	ТП-6 6 кВ, РУ-0,4	Кл. т. 0,5S		ART-03			ная	1,0	3,2
40	кВ, СШ 0,4 кВ,	800/5	-	PQRSIDN
	яч. 42	Рег. № 28139-12		Кл. т. 0,5S/1,0			Реактив-	2,1	5,5
		Фазы: А; В; С		Рег. № 80590-20			ная
		Т-0,66 У3		СЭТ- 4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17			Актив-
	КТП-14 0,4 кВ, РУ-	Кл. т. 0,5					ная	0,9	2,8
41	0,4 кВ, СШ 0,4 кВ,	100/5	—
	ф. 11	Рег. № 71031-18					Реактив-	1,9	4,5
		Фазы: А; В; С					ная
	ТП № 590 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Ввод-1 0,4 кВ	ТШП-0,66 Кл. т. 0,5		Меркурий 234 ARTMX2-03			Активная	1,0	3,1
42		2000/5	-	DPBR.R
		Рег. № 15173-06		Кл. т. 0,5S/1,0	УСВ-3 Рег. № 64242-16		Реактив-	2,1	5,4
		Фазы: А; В; С		Рег. № 75755-19		Сервер БД	ная
	ТП № 590 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Ввод-2 0,4 кВ	ТШП-0,66 Кл. т. 0,5		Меркурий 234 ARTMX2-03			Активная	1,0	3,1
43		2000/5	-	DPBR.R
		Рег. № 15173-06		Кл. т. 0,5S/1,0			Реактив-	2,1	5,4
		Фазы: А; В; С		Рег. № 75755-19			ная
44	ТП № 588А 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Ввод-1 0,4 кВ	Т-0,66 М У3 Кл. т. 0,5S 2000/5		Меркурий 230 ART-03 PQRSIDN			Активная	1,0	3,2
		Рег. № 71031-18 Фазы: А; В; С		Кл. т. 0,5S/1,0 Рег. № 80590-20			Реактивная	2,1	5,5
	ТП № 588А 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Ввод-2 0,4 кВ	Т-0,66 М У3 Кл. т. 0,5S		Меркурий 230 ART-03			Активная	1,0	3,2
45		2000/5	-	PQRSIDN
		Рег. № 71031-18		Кл. т. 0,5S/1,0			Реактив-	2,1	5,5
		Фазы: А; В; С		Рег. № 80590-20			ная

1	2	3	4	5	6	7	8	9	10
46	ТП № 588А 10 кВ, РУ-0,4 кВ, 3 с.ш. 0,4 кВ, Ввод-3 0,4 кВ	Т-0,66 М У3 Кл. т. 0,5S 2000/5 Рег. № 71031-18 Фазы: А; В; С	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20	УСВ-3 Рег. № 64242-16	Сервер БД	Активная Реактивная	1,0 2,1	3,2 5,5
47	ТП № 588А 10 кВ, РУ-0,4 кВ, 4 с.ш. 0,4 кВ, Ввод-4 0,4 кВ	Т-0,66 М У3 Кл. т. 0,5S 2000/5 Рег. № 71031-18 Фазы: А; В; С	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20			Активная Реактивная	1,0 2,1	3,2 5,5
48	РУ-0,4 кВ АО КМ, с.ш. 0,4 кВ, ВЛ-0,4 кВ в сторону РУ-0,4 кВ ж/д по ул. Свободы, МУП Княги-нинское ЖКХ	-	-	Меркурий 234 ARTMX2-01 DPBR.R Кл. т. 1,0/2,0 Рег. № 75755-19			Активная Реактивная	1,0 2,0	3,1 5,6
49	ПС 35 кВ Судоверфь, ЦРП-6 кВ, СШ 6 кВ, Ввод 6 кВ Т1	ТПОЛ-10 Кл. т. 0,5 600/5 Рег. № 1261-08 Фазы: А; С	НТМИ-6-66 Кл. т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС	Меркурий 234 ARTM2-00 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	1,3 2,5	3,2 5,5
50	ПС 35 кВ Судоверфь, ЦРП-6 кВ, СШ 6 кВ, Ввод 6 кВ Т2	ТПОЛ-10 Кл. т. 0,5 600/5 Рег. № 1261-08 Фазы: А; С	НТМИ-6-66 Кл. т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС	Меркурий 234 ARTM2-00 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	1,3 2,5	3,2 5,5
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3 Погрешность в рабочих условиях указана для ИК №№ 1 - 4, 10, 23, 27, 29, 30, 36, 40, 44 - 47 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном; cos ф = 0,8инд.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	50
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном
для ИК №№ 1 - 4, 10, 23, 27, 29, 30, 36, 40, 44 - 47	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК №№ 1 - 4, 10, 23, 27, 29, 30, 36, 40, 44 - 47	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +10 до +30
температура окружающей среды в месте расположения сервера БД, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа Меркурий 234:
среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для счетчиков типа ПСЧ-4ТМ.05М:
среднее время наработки на отказ, ч, не менее	140000
среднее время восстановления работоспособности, ч	2
для счетчиков типа Меркурий 230:
среднее время наработки на отказ, ч, не менее	210000
среднее время восстановления работоспособности, ч	2

1	2
для   счетчиков   типов   СЭТ-4ТМ.02М,   СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-17): среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для    счетчиков    типов    СЭТ-4ТМ.02М,    СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-12), ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МД: среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера БД: среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для    счетчиков   типов    СЭТ-4ТМ.02М,    СЭТ-4ТМ.03М, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05МД: тридцатиминутный профиль нагрузки, сут, не менее	113
при отключении питания, лет, не менее	40
для счетчиков типа Меркурий 234: тридцатиминутный профиль нагрузки, сут, не менее	170
при отключении питания, лет, не менее	5
для счетчиков типа Меркурий 230: тридцатиминутный профиль нагрузки, сут, не менее	85
при отключении питания, лет, не менее	10
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

пропадания напряжения; коррекции времени в счетчиках.

• -   журнал сервера БД: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере БД; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование:

Лист № 15 Всего листов 17 счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера БД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера БД.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована); сервере БД (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	Т-0,66 М У3	21
Трансформаторы тока	Т-0,66 У3	12
Трансформаторы тока шинные	ТШП-0,66	6
Трансформаторы тока	ТТН-40	12
Трансформаторы тока	ТТН-Ш	27
Трансформаторы тока измерительные	ТТЕ-30	3
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-60	3
Трансформаторы тока	ТПОЛ-10	14
Трансформаторы тока проходные с литой изоляцией	ТПЛ-10	8
Трансформаторы тока	ТПЛ-СВЭЛ-10	2
Трансформаторы тока	ТОЛ-10	8
Трансформаторы тока	ТОЛ-10-I	6
Трансформаторы тока опорные	ТОЛ-10-I	3
Трансформаторы тока	ТЛО-10	6
Трансформаторы напряжения	НТМИ-6	1
Трансформаторы напряжения	НТМИ-6-66	6
Трансформаторы напряжения измерительные, трехфазные, двухобмоточные, с масляным заполнением, стационарные, с номинальным напряжением 6000 и 3000 В	НТМК-6-48	1
Трансформаторы напряжения	НТМК-10	1
Трансформаторы напряжения	НТМИ-10-66	2

Продолжение таблицы 4

1	2	3
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МД	4
Счетчики электрической энергии трехфазные статические	Меркурий 230	7
Счетчики электрической энергии статические	Меркурий 234	7
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.02М	10
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	6
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	6
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05М	10
Устройства синхронизации времени	УСВ-3	1
Сервер БД	—	1
Формуляр	ТЭС.АИИС.006.ФО	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Трансэнергосбыт», шестая очередь», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Правообладатель

Общество с ограниченной ответственностью «Трансэнергосбыт»

(ООО «Трансэнергосбыт»)

ИНН 7606070601

Юридический адрес: 603000, Нижегородская обл., г. о. город Нижний Новгород,

г. Нижний Новгород, ул. Белинского, д. 32, помещ. П136

Телефон: (831) 439-51-05

E-mail: transenergo2008@yandex.ru

Изготовитель

Общество с ограниченной ответственностью «Трансэнергосбыт»

(ООО «Трансэнергосбыт») ИНН 7606070601

Адрес места осуществления деятельности: 603000, г. Нижний Новгород, ул. Белинского,

д. 32, помещ. П68 (офис 802)

Юридический адрес: 603000, Нижегородская обл., г. о. город Нижний Новгород, г. Нижний Новгород, ул. Белинского, д. 32, помещ. П136

Телефон: (831) 439-51-05

E-mail: transenergo2008@yandex.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »           2025 г. №   ^{175 1}

Лист № 1

Регистрационный № 96209-25                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые АКИП-4151 Назначение средства измерений

Осциллографы цифровые АКИП-4151 (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.

Описание средства измерений

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.

Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.

Осциллографы выпускаются в следующих   модификациях:   АКИП-4151/1

и АКИП-4151/2. Модели осциллографов различаются полосой пропускания (350 МГц, 500 МГц).

Осциллографы имеют возможность активации программных опций, представленных в таблице 1.

На передней панели осциллографов расположены: емкостный сенсорный ЖК-дисплей, входы аналоговых каналов, вход цифрового логического анализатора, два выхода функционального генератора сигнала (опция), разъем USB 3.0 для подключения внешних накопителей и регуляторы управления и установки параметров.

На задней панели расположены: разъем сети питания, разъем для дистанционного управления USB 3.0, LAN-разъем, выход HDMI, дополнительные функциональные входы/выходы.

Цвет корпуса осциллографа может отличаться от представленного на рисунках.

Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.

Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр или в виде цифрового обозначения, состоящего только из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Общий вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1. Надписи функциональных кнопок, пункты меню осциллографов и интерфейс пользователя могут быть реализованы на английском или русском языке (определяется условиями заказа на поставку). Место нанесения серийного номера, знака поверки и схема пломбировки представлены на рисунке 2.

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А)

Рисунок 2 - Вид задней панели осциллографов, место пломбировки от несанкционированного доступа (Б), место нанесения серийного номера (В) и знака поверки (Г)

Таблица 1 - Опции и аксессуары для осциллографов АКИП-4151

Наименование	Назначение
MSO3000X-BW3M5T5M	Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц
MSO3000X-BND	Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT
MSO3000X-AUTO	Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, SENT
MSO3000X-CAN	Программная опция, синхронизация и декодирование CAN
MSO3000X-CAN-FD	Программная опция, синхронизация и декодирование CAN-FD
MSO3000X-LIN	Программная опция, синхронизация и декодирование LIN
MSO3000X-FLEX	Программная опция, синхронизация и декодирование FlexRay
MSO3000X-SENT	Программная опция, синхронизация и декодирование SENT
MSO3000X-AUDIO	Программная опция, синхронизация и декодирование AUDIO
MSO3000X-MIL1553	Программная опция, синхронизация и декодирование MIL-STD-1553
MSO3000X-ARINC429	Программная опция, синхронизация и декодирование ARINC429
MSO3000X-MANCH	Программная опция, синхронизация и декодирование Manchester
MSO3000X-AWG	Программная опция 2-х канального генератора сигналов
MSO3000X-PWR	Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
UT-M15	Логический пробник, 16 цифровых каналов

Программное обеспечение

Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Характеристики программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО)	не ниже 1.01.0001
Примечание - номер версии ПО определяется по первым трем цифрам, разделенными точкой, допускаются любые дополнительные буквенно-цифровые обозначения.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики		Значение
1		2
Входное сопротивление, Ом (переключаемое)		50 (±2 %), Г106 (±2 %)
Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм		от 0,5 до 1403 от 0,5 до 1404
Максимальное входное напряжение, В - напряжение переменного тока (среднее квадратическое значение), при входном сопротивлении 50 Ом - напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, при входном сопротивлении 1 МОм		5 400
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % - при Ко менее 5 мВ/дел - при Ко от 5 мВ/дел		±3 ±2
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В, мВ - при Ко менее 5 мВ/дел - при Ко от 5 мВ/дел		±(0,03 ^8[дел] ^Ко[мВ/дел]+1) ±(0,02 ^8[дел] ^Ко[мВ/дел]+1)
Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Rвх=50 Ом), В	от 0,5 до 50,0 мВ/дел	±2
	от 100 мВ/дел до 1 В/дел	±5

Продолжение таблицы 3

1		2
Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения (при Ивх=1 МОм), В	от 0,5 до 50,0 мВ/дел	±2
	от 100 мВ/дел до 1 В/дел	±25
	от 2 до 10 В/дел	±250
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ		±(0Ж|исм|+0,0002^ипр|+0,005 • •8[делрКо[мВ/дел]+1)
Полоса пропускания по уровню минус 3 дБ (RiSX=50 Ом), МГц, не менее - модификация АКИП-4151/1 - модификация АКИП-4151/2		350 500
Время нарастания переходной характеристики (1<,;\ 50 Ом), нс, не более - полоса пропускания 350 МГц - полоса пропускания 500 МГц		1 0,75
Диапазон установки коэффициентов развертки, с/дел - модификация АКИП-4151/1 - модификация, АКИП-4151/2		от 1 •Ю-9 до 1М03 от 5 •Ю-10 до 1М03
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)		±1 •1СГ
Примечания: Ко - значение коэффициента отклонения, мВ/дел; исм - установленное значение напряжения смещения, мВ; ипр - конечное значение диапазона установки напряжения смещения, мВ; 6f - относительная погрешность частоты внутреннего опорного генератора;

Таблица 4 - Основные технические характеристики логического анализатора (опция)

Наименование характеристики	Значение
Число входных цифровых каналов	16
Максимальная частота дискретизации, МГц	1250
Максимальная длина записи, МБ/канал	100
Пороговые уровни срабатывания	TTL (1,4 В), 5,0 В CMOS (+2.5 V), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 V), 1,8 V CMOS (+0,9 V), ECL (-1,3 В), PECL (+3,7 в), LVDS (+1,2 В)
Пределы установки уровня срабатывания, определяемого пользователем, В	±20
Минимальная длительность импульса, пс	800

Таблица 5 - Метрологические и технические характеристики функционального генератора (опция)

Наименование характеристики	Значение
1	2
Основные формы сигнала1)	синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная
Количество каналов	2
Выходное сопротивление, Ом	50 (±2 %)
Диапазон частот, Гц, для форм сигнала: - синусоидальный - прямоугольный, импульсный - треугольный (пилообразный) - шум (-3 дБ) - произвольный	от 1М0-6 до 5 •Ю7 от 1М0-6 до 1,5 •Ю7 от 1М0-6 до 4 •Ю5 не менее 5 •Ю7 от 1М0-6 до 5М06
Разрешение по частоте, Гц	1М0-6
Частота дискретизации для сигналов произвольной формы, МГц	250
Пределы допускаемой относительной погрешности установки частоты выходного сигнала, при установленной частоте до 10 кГц от 10 кГц	±1 •ю-4 ±5М0-5
Диапазон установки выходного напряжения (размах от пика до пика), В - на нагрузке 50 Ом - на нагрузке 1 МОм	от 1 •Ю-2 до 3 от 2 •Ю-2 до 6
Диапазон установки постоянного напряжения и напряжения смещения исм2), В - на нагрузке 50 Ом - на нагрузке 1 МОм	±1,5 ±3
Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 1 кГц на нагрузке 50 Ом, мВ	±0,05 •Пуст
Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ	±0,05 •Псм
Виды модуляции	АМ, ЧМ, АМн, ЧМн, ГКЧ
Диапазон частот модулирующего сигнала, Гц	от 2М0-3 до 5 •Ю4
Примечания 1) Дополнительно имеются 45 встроенных форм сигнала; 2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс-иуст/2, где Шакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ; исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Число измерительных аналоговых каналов	4
Разрешение по вертикали (АЦП), бит	8
Напряжение сети питания частотой 50/60 Гц, В	от 100 до 240
Потребляемая мощность, Вт, не более	120
Габаритные размеры (ширинахвысотахглубина), мм, не более	378x120x218
Масса, кг, не более	3,83
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от +15 до +25 80
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха %, не более	от 0 до +40 90

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, ч, не менее	10000

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель осциллографов методом печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Осциллограф цифровой	АКИП-41511)	1
Сетевой кабель	-	1
Осциллографический пробник	-	4
Руководство по эксплуатации	-	1
Кабель USB	-	1
Примечания 1) - модификация по заказу

Сведения о методиках (методах) измерений

приведены в пункте «Автоматические измерения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средствам измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»

Стандарт предприятия «Осциллографы цифровые АКИП-4151»

Правообладатель

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Guangdong Province, China

Телефон: +86-769-85723888

Web-сайт: https://www.uni-trend.com

Изготовитель

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай Адрес: No. 6, Industrial North 1st Road, Songshan Lake Guangdong Province, China

Телефон: +86-769-85723888

Web-сайт: https://www.uni-trend.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»

(АО «ПриСТ»)

Адрес: 111141, г. Москва, ул. Плеханова, дом 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи об аккредитации в реестре

Росаккредитации № RA.RU.314740

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ^авг_^ст_ 2025 г. № ^{175 1}

Лист № 1 Регистрационный № 96214-25                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-168 Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-168 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 7 коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» ТК-168, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 3/168 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Номер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	ТП-3143 10 кВ, РУ-10 кВ, яч. 6, ввод 10 кВ	ТШ-ЭК-0,66 Кл.т. 0,5S 200/5 Рег. № 59785-15 Фазы: А; В; С	TJC Кл.т. 0,5 10000/^3/100/^3 Рег. № 51637-12 Фазы: А; В; С	ПСЧ- 4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18	УССВ-2 Рег. № 54074-13	Сервер ООО «Лента»	Активная Реактивная	1,3 2,5	3,4 5,7
2	ТП-3143 10 кВ, РУ-10 кВ, яч. 1, ввод 10 кВ	ТШ-ЭК-0,66 Кл.т. 0,5S 200/5 Рег. № 59785-15 Фазы: А; В; С	TJC Кл.т. 0,5 10000/^3/100/^3 Рег. № 51637-12 Фазы: А; В; С	ПСЧ- 4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18			Активная Реактивная	1,3 2,5	3,4 5,7
3	ТП-3143 10 кВ, РУ-10 кВ, яч. 8	ТШ-ЭК-0,66 Кл.т. 0,5S 100/5 Рег. № 59785-15 Фазы: А; В; С	TJC Кл.т. 0,5 10000/^3/100/^3 Рег. № 51637-12 Фазы: А; В; С	ПСЧ- 4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18			Активная Реактивная	1,3 2,5	3,4 5,7
4	ТП-3143 10 кВ, РУ-10 кВ, яч. 3	ТШ-ЭК-0,66 Кл.т. 0,5S 100/5 Рег. № 59785-15 Фазы: А; В; С	TJC Кл.т. 0,5 10000/^3/100/^3 Рег. № 51637-12 Фазы: А; В; С	ПСЧ- 4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18			Активная Реактивная	1,3 2,5	3,4 5,7
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3. Погрешность в рабочих условиях указана для силы тока 2 % от 1ном, cos9 = 0,8инд.

• 4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	4
Нормальные условия: параметры сети: напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -40 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УССВ: среднее время наработки на отказ, ч, не менее	74500
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	113
при отключении питания, лет, не менее	30

Продолжение таблицы 3

1	2
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

• -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование:

счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТШ-ЭК-0,66	12
Трансформаторы напряжения	TJC	6
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	4
Устройство синхронизации системного времени	УССВ-2	1
Сервер	—	1
Формуляр	АКУП.411711.022.ПФ.168	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-168», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Изготовитель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    ___<■__ 2025 г. №    ^{17 51}

Лист № 1 Регистрационный № 96218-25                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры буйковые UHS-FD Назначение средства измерений

Уровнемеры буйковые UHS-FD (далее - уровнемеры) предназначены для контактных измерений уровня жидкости.

Описание средства измерений

Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погружённый в измеряемую жидкость буёк, действует выталкивающая сила. При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг воздействует на чувствительный механизм, который преобразует это значение в уровень.

Уровнемер состоит из буйка, механической системы с торсионной трубкой, поворачивающейся на определённый угол в зависимости от веса буйка, измерительного преобразователя и камеры.

Измерительный преобразователь обрабатывает электрический    сигнал,

пропорциональный повороту торсионной трубки, и преобразует его в цифровое значение уровня жидкости, отображаемое на дисплее датчика уровня, выходные электрические сигналы.

Уровнемеры с камерой устанавливаются на стенке резервуара таким образом, что в камере создаются условия, аналогичные условиям в резервуаре.

Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передаётся в систему верхнего уровня (контроллер, персональный компьютер, автоматическая система управления предприятием) с помощью цифровых протоколов связи (Modbus RTU или HART) или с помощью аналогового выходного сигнала силы постоянного тока от 4 до 20 мА. К аналоговому выходу также можно подключить преобразователь вторичный UHS-S10 для местной/удалённой индикации измеренных значений.

Уровнемеры могут быть общепромышленного и взрывозащищённого исполнений.

Нанесение знака поверки на СИ не предусмотрено.

Общий вид уровнемеров представлен на рисунке 1.

Рисунок 1 - Внешний вид уровнемеров: а) без камеры, б) с камерой

Знак утверждения типа, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, основные технические характеристики наносятся на маркировочную табличку на полимерной наклейке, расположенную на корпусе уровнемеров, как показано на рисунке 2.

Г-

Уровнемер буйковый UHS-FD

диапазон измерений (0 - 4000) мм погрешность ±0,5 % плотность жидкости 1 г/см³ выходной сигнал (4 - 20) мА+ HART окр. температура от -60 °C до +80 °C температура среды от -196 °C до + 550 °C рабочее давление от 0 до 26,0 МПа

Рисунок 2 - Пример маркировочной таблички

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.

Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учётом влияния ПО.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UHS-FD
Номер версии (идентификационный номер) ПО	9.хх.х
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра	Значение параметра
Верхний предел диапазона измерений уровня жидкости, мм	от 250 до 4000
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений уровня, %	±0,5
Примечание - Фактический диапазон измерений и пределы погрешности указываются на маркировочной табличке и в паспорте.

Таблица 3 - Технические характеристики

Наименование параметра	Значение
Давление измеряемой среды1), МПа	от -0,1 до +26
Диапазон температур измеряемой среды1), °С	от -196 до +550
Напряжение питания постоянного тока, В	24
Выходной сигнал	от 4 до 20 мА/HART
Маркировка взрывозащиты	1Ex db IIC T1...T6 Gb 0Ex ia IIC T1...T6 Ga Ex tb IIIC T85°C...T185°C Db
Степень защиты, обеспечиваемая оболочной	IP66
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для ЖК-дисплея, °С - атмосферное давление, кПа	от -60 до +80 от -30 до +70 от 86 до 108
1) Фактический диапазон указывается на маркировочной табличке и в паспорте.

Таблица 4 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	150000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Уровнемер буйковый	UHS-FD	1 шт.
Паспорт	XYC/R-CC001-xx.x ПС	1 экз.
Руководство по эксплуатации	XYC/R-CC001-xx.x РЭ	1 экз.1)
1) Допускается прилагать 1 экземпляр на партию уровнемеров в одном заказе или поставлять на электронном носителе.

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации XYC/R-CC001-xx.x РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459

Техническая документация «JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай

Правообладатель

«JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай

Адрес: No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province, China

Тел.: +86-513-83799342

E-mail: wangyuxiang@xhckkj.com

Web сайт: www.xhckkj.com

Изготовитель

«JIANGSU XINHUI MEASUREMENT AND CONTROL TECHNOLOGY CO., LTD.», Китай

Адрес: No.1 Xinhui Road, Huiping Town, Qidong City, Jiangsu Province, China

Тел.: +86-513-83799342

E-mail: wangyuxiang@xhckkj.com

Web сайт: www.xhckkj.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

---
