ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 912
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Анализаторы спектра и сигналов |
FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 |
78802-20 |
Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия |
РТ-МП-7037- 441-2020 |
РТ-МП-7905- 441-2020 |
ООО "РОДЕ и ШВАРЦ РУС", г. Москва |
ФБУ «Ростест-Москва», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «01» июня 2021 г. № 912
Лист № 1 Регистрационный № 78802-20 Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85
Назначение средства измеренийАнализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.
Описание средства измеренийПринцип действия анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала на АЦП в обход смесителя. В высокочастотной области подавление зеркального канала приема осуществляется с помощью фиксированных полосовых фильтров или перестраиваемого фильтра на резонаторе с возможностью его отключения для анализа широкополосных сигналов. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.
Конструктивно анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 выполнены в виде моноблока, на передней панели которого расположены органы управления, входной высокочастотный разъем и жидкокристаллический цветной дисплей. На задней панели расположены входы и выходы опорных частот, входы и выходы синхронизации, выход сигнала ПЧ. Для работы в составе автоматизированных систем анализаторы спектра обеспечивают подключение по интерфейсам LAN и GPIB.
Анализаторы спектра и сигналов отличаются диапазоном частот и могут иметь следующие опции:
B4 - кварцевый опорный генератор повышенной точности;
B8E/B8 - расширение ширины полосы фильтра ПЧ;
B21 - подключение внешних смесителей;
B24 - предусилитель (B24.13 для FSW8 и FSW13; B24.26 для FSW26; B24.43 для FSW43; B24.49 и B24.51 для FSW50; B24.66 и B24.67 для FSW67);
B25 - электронный СВЧ аттенюатор;
B28/B40/B80/B160/B320/B512 - полоса анализа 28 МГц/40 МГц/80 МГц/160 МГц/ 320 МГц/512 МГц;
B1200/B2001/B4001/B6001/B8001 - полоса анализа 1200 МГц/2000/4400/6400/8312 МГц;
B61H - улучшенные фазовые шумы;
B90G - расширение диапазона частот до 90 ГГц для FSW85;
K7 - анализ амплитудной и частотной модуляции;
K30 - измерение коэффициента шума;
K40 - измерение фазового шума;
K70 - анализ сигналов c квадратурной модуляцией;
K161R/B512R/B800R - полоса анализа в реальном масштабе времени
160МГц/512МГц/800 МГц для сигналов длительностью менее 15 мкс;
K512RE/K800RE - полоса анализа в реальном масштабе времени 512 МГц/800 МГц для сигналов длительностью более 15 мкс.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 и обозначение места нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака
Диапазон частот
утверждения типа

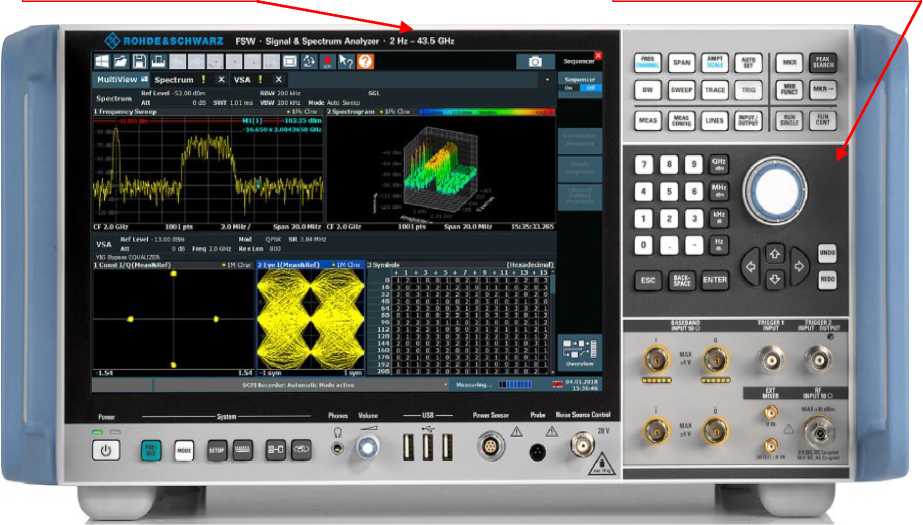

Рисунок 1 - Общий вид средства измерений
Места пломбировки

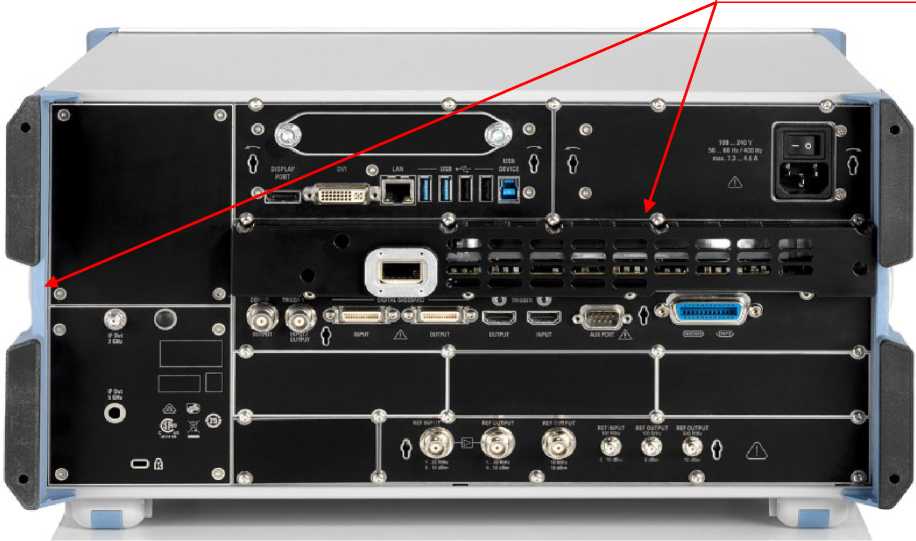

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение «FW FSW» предназначено для управления режимами работы анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FSW» предназначено только для работы с анализаторами спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW FSW |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.70 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
1 |
2 |
3 | |||
|
Диапазон частот, Гц |
FSW8 |
от 2 до 8^ 109 | |||
|
FSW13 |
от 2 до 1,36М010 | ||||
|
FSW26 |
от 2 до 2,65 •Ю10 | ||||
|
FSW43 |
от 2 до 4,35М010 | ||||
|
FSW50 |
от 2 до 5 •1010 | ||||
|
FSW67 |
от 2 до 6,7 •Ю10 | ||||
|
FSW85 |
Вход 1 |
от 2 до 8,5М010 | |||
|
опция B90G |
от 2 до 9М010 | ||||
|
Вход 2 |
от 2 до 6,7М010 | ||||
|
Номинальные значения частот выхода опорного кварцевого генератора, МГц |
10, 100, 640 | ||||
|
Пределы допускаемой относительной погрешности установки частоты опорного кварцевого генератора 5оп |
штатно |
±2М0-7 | |||
|
опция B4 |
±3М0-8 | ||||
|
Пределы допускаемой абсолютной погрешности измерений частоты Fизм в режиме частотомера, Гц |
+(5оп • Fh3m + R) | ||||
|
Разрешение частотомера R, Гц |
0,001 | ||||
|
Диапазон полос обзора, Гц |
от 0 до полного диапазона частот | ||||
|
Уровень фазовых шумов на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей в режиме анализатора спектра, а также для опции K40, при отстройке от несущей, дБ, не более |
штатно |
опция B61H | |||
|
10 Гц |
-80 |
-80 | |||
|
10 Гц (опция B4) |
-90 |
-95 | |||
|
100 Гц |
-100 |
-109 | |||
|
1 кГц |
-125 |
-127 | |||
|
10 кГц |
-134 |
-136 | |||
|
100 кГц |
-136 |
-139 | |||
|
1 МГц |
-145 |
-145 | |||
|
Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц |
штатно |
от 1 до Г107 | |||
|
дополнительно с опцией B8E |
2М07, 4М07 | ||||
|
дополнительно с опцией B8 |
2М07, 4М07, 5М07, 8М07 | ||||
|
Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц |
штатно |
от 1 до Г107 | |||
|
дополнительно с опцией В8Е, B8 |
2М07, 5М07, 8М07 | ||||
|
Полоса анализа сигналов, Гц |
штатно |
1 •ю7 | |||
|
опция B28 |
2,8М07 | ||||
|
опция B40 |
4,0 •Ю7 | ||||
|
опция B80 |
8,0М07 | ||||
|
опции B160, K161R |
1,6М08 | ||||
|
опция B320 |
3,2М08 | ||||
|
опции B512, B512R, K512RE |
5,12М08 | ||||
|
опция B1200 |
1,2-109 | ||
|
опция B2001, B800R |
2,0409 | ||
|
опция B4001 |
4,4409 | ||
|
опция B6001 |
6,4409 | ||
|
опция B8001 |
8,312409 | ||
|
Диапазон измеряемого уровня сигнала, дБ (1 мВт) |
от среднего уровня шумов до +30 | ||
|
Средний уровень собственных шумов, приведенный к 1 Гц, в диапазоне частот в режиме анализатора спектра, а также для опции K30, в зависимости от состояния предусилителя опции B24, дБ (1 мВт), не более |
см. таблицы 3 - 10 | ||
|
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц, в зависимости от состояния электронного СВЧ аттенюатора, дБ |
штатно |
±0,2 | |
|
опция B25 -электронный СВЧ аттенюатор включен |
±0,4 | ||
|
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц в зависимости от температуры эксплуатации, состояния СВЧ аттенюатора и предусилителя и диапазона частот, дБ, не более |
см. таблицу 11 | ||
|
Диапазон и шаг перестройки СВЧ аттенюатора и аттенюатора ПЧ, дБ |
от 0 до 79 через 1 | ||
|
Диапазон и шаг перестройки электронного СВЧ аттенюатора (опция B25) для частот до 13,6 ГГц, дБ, не более |
от 0 до 30 через 1 | ||
|
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения СВЧ аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ |
±0,2 | ||
|
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров ПЧ относительно полосы пропускания 10 кГц, дБ |
±0,1 | ||
|
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, относительно установленного опорного уровня, дБ |
±0,1 | ||
|
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 70 до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, ослабление СВЧ аттенюатора 0 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе, включенном преселекторе, температуре окружающей среды от плюс 20 до плюс 30 °С, уровне доверительной вероятности 0,95 в |
от 9 кГц до 10 МГц включ. |
±0,37 | |
|
св. 10 МГц до 3,6 ГГц включ. |
±0,3 (±0,4 для FSW85) | ||
|
св. 3,6 до 8 ГГц включ. |
±0,4 | ||
|
св. 8 до 22 ГГц включ. |
±1,4 | ||
|
св. 22 до 26,5 ГГц включ. |
±1,7 | ||
|
св. 26,5 до 50 ГГц |
±2,5 | ||
|
зависимости от диапазона частот, дБ, не более |
включ. | ||||
|
св. 50 до 67 ГГц включ. |
±2,8 | ||||
|
св. 67 до 85 ГГц включ. |
±3,1 | ||||
|
св. 85 до 90 ГГц (преселектор выкл.) |
±2,0 | ||||
|
Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI) , в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее |
Все модели, кроме FSW85 |
FSW85 | |||
|
от 10 МГц до 0,1 ГГц включ. |
25 |
- | |||
|
св. 0,1 до 1 ГГц включ. |
25 |
22 | |||
|
св. 1 до 3 ГГц включ. |
20 |
20 | |||
|
св. 3 до 8 ГГц включ. |
17 |
17 | |||
|
св. 8 до 40 ГГц |
см. таблицу 12 | ||||
|
^Примечание - TOI = (2-^мес- Lимз)/2, где: Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт) | |||||
|
Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI) , в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее |
FSW8, FSW13, FSW26 |
FSW43, FSW50, FSW67, FSW85 | |||
|
от 1 до 350 МГц включ. |
50 |
45 | |||
|
св. 350 до 500 МГц включ. |
70 |
45 | |||
|
св. 0,5 до 1,5 ГГц включ. |
47 |
47 | |||
|
св. 1,5 до 4 ГГц |
62 |
62 | |||
|
^Примечание - SHI = ^мес,- Lk2, где: Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт) | |||||
|
Уровень каналов приема зеркальных частот, промежуточных частот, дБ относительно несущей, не более |
-90 | ||||
|
Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более |
от 2 Гц до 1 МГ ц включ. |
-90 | |||
|
св. 1 МГц до 8,9 ГГц включ. |
-110 | ||||
|
св. 8,9 до 85 ГГц |
-100 | ||||
|
КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более |
FSW8, FSW13 |
FSW26, FSW43, FSW50, FSW67, FSW85 | |||
|
от 10 МГц до 1 ГГц включ. |
1,2 |
1,2 | |||
|
св. 1 до 3,6 ГГц включ. |
1,5 |
1,5 | |||
|
св. 3,6 до 18 ГГц включ. |
2,0 |
1,5 | |||
|
св. 18 до 26,5 ГГц включ. |
- |
2,0 | |||
|
св. 26,5 до 40 ГГц |
- 2,5 | |
|
Опции анализа сигналов B1200, B2001, B800R, B4001, B6001, B8001 | ||
|
Неравномерность АЧХ в полосе анализа 1200 МГц для опции B1200 в диапазоне частот, дБ, не более |
от 650 МГц до 8 ГГц включ. |
±1,0 |
|
св.8 до 22 ГГц включ. |
±1,2 | |
|
св. 22 до 26,5 ГГц включ. |
±1,4 | |
|
св.26,5 до 42,9 ГГц включ. |
±1,6 | |
|
св. 42,9 до 50 ГГц включ. |
±1,7 | |
|
св. 50 до 67 ГГц включ. |
±2,0 | |
|
св. 67 до 90 ГГц |
±2,5 | |
|
Неравномерность АЧХ в полосе анализа 2000 МГц для опций B2001, B800R в диапазоне частот, дБ, не более |
от 1,5 до 4 ГГц включ. |
±1,0 |
|
Неравномерность АЧХ в полосе анализа 2000 МГц для опций B2001, B800R в диапазоне частот, дБ, не более |
св.4 до 42,5 ГГц включ. |
±2,0 |
|
св. 42,5 до 66,5 ГГц |
±2,5 | |
|
св. 66,5 до 90 ГГц |
±3,0 | |
|
Неравномерность АЧХ в полосе анализа до 8312 МГц для опций B4001, B6001, B8001 в диапазоне частот*, дБ, не более |
св. 2,1 до 5 ГГц включ. |
±1,5 |
|
св. 5 до 43,5 ГГц |
±2,5 | |
|
св. 43,5 до 86 ГГц |
±3,0 | |
|
Минимальная длительность сигнала в полосе анализа 800 МГц в режиме реального масштаба времени, мкс, не более |
опция B800R |
0,5 |
|
опция K800RE |
17 | |
|
^Примечание - минимальная частота для опций B6001, B8001 составляет 1,8М010 Гц. | ||
|
Измерительный демодулятор (опция К7) | ||
|
Диапазон измерений пикового значения коэффициента амплитудной модуляции (АМ), % |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента АМ (Кам) при частоте модулирующего сигнала не более 1 МГц, %, не более |
±(0,2 + 0,001-Яам) | |
|
Наибольшая девиация частоты входного сигнала для сигналов с частотной модуляцией (ЧМ) в диапазоне несущих частот при частоте модулирующего сигнала не более 1 МГц, МГц |
штатно |
2 |
|
опция B28 |
7 | |
|
опция B40 |
10 | |
|
опция B80 |
20 | |
|
опция B160 |
40 | |
|
опция B320 |
80 | |
|
опция B512, B512R |
130 | |
|
опция B1200 |
300 | |
|
опция B2001, B800R |
600 | |
|
Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анализа от 3,3-(Ео + Fgee) до 10\FMod + Fdee), где FMod - модулирующая частота, Fgee - девиация частоты), Гц, не более |
±(0,003 •(FMod + Fdee) + 2) | |
|
Анализ сигналов с квадратурной модуляцией (опция K70) | ||
|
Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более |
100 кГц |
0,3 |
|
1 МГц |
0,4 | |
|
10 МГц |
0,6 | |
Таблица 3 - Средний уровень собственных шумов для анализатора спектра FSW8, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более
|
Диапазон частот |
Предусилитель выключен |
Предусилитель включен опция B24.13 |
|
от 2 до 100 Гц включ. |
-110 | |
|
св. 100 Гц до 1 кГц включ. |
-120 | |
|
св. 1 до 9 кГц включ. |
-135 | |
|
св. 9 кГц до 1 МГц включ. |
-145 | |
|
св. 1 до 50 МГц включ. |
-150 | |
|
св. 50 до 150 МГц включ. |
-150 |
-163 |
|
св. 150 МГц до 1 ГГц включ. |
-150 |
-163 |
|
св. 1 до 8 ГГц |
-152 |
-163 |
|
^Примечание - при наличии опции B25 приведенные значения на 1 |
дБ больше | |
Таблица 4 - Средний уровень собственных шумов для анализаторов спектра FSW13, FSW26, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более
|
Диапазон частот |
Предусилителя нет |
Предусилитель выключен |
Предусилитель включен опции B24.13 и B24.26 |
|
от 2 до 100 Гц включ. |
-110 |
-110 | |
|
св. 100 Гц до 1 кГц включ. |
-120 |
-120 | |
|
св. 1 до 9 кГц включ. |
-135 |
-135 | |
|
св. 9 кГц до 1 МГц включ. |
-145 |
-145 | |
|
св. 1 до 50 МГц включ. |
-149 |
-149 | |
|
св. 50 до 150 МГц включ. |
-149 |
-149 |
-163 |
|
св. 150 МГц до 1 ГГц включ. |
-149 |
-149 |
-166 |
|
св. 1 до 8 ГГц включ. |
-151 |
-151 |
-166 |
|
св. 8 до 13,6 ГГц включ. |
-150 |
-149 |
-164 |
|
св. 13,6 до 18 ГГц включ. |
-149 |
-148 |
-162 |
|
св. 18 до 22 ГГц включ. |
-147 |
-145 |
-162 |
|
св. 22 до 25 ГГц включ. |
-147 |
-145 |
-157 |
|
св. 25 до 26,5 ГГц |
-143 |
-141 |
-157 |
|
^Примечание - при наличии опции B25 приведенные значения на 2 дБ больше | |||
|
Диапазон частот |
Предусилителя нет |
Предусилитель выключен |
Предусилитель включен опция B24.43 |
|
1 |
2 |
3 |
4 |
|
от 2 до 100 Гц включ. |
-110 |
-110 |
- |
|
св. 100 Гц до 1 кГц включ. |
-120 |
-120 |
- |
|
св. 1 до 9 кГц включ. |
-135 |
-135 |
- |
|
св. 9 до 100 кГц включ. |
-145 |
-145 |
- |
|
св. 100 кГц до 1 МГц включ. |
-145 |
-145 |
-160 |
|
св. 1 МГц до 1 ГГц включ. |
-149 |
-149 |
-165 |
|
св. 1 до 3 ГГц включ. |
-151 |
-150 |
-165 |
|
св. 3 до 8 ГГц включ. |
-151 |
-150 |
-162 |
|
св. 8 до 13,6 ГГц включ. |
-150 |
-148 |
-162 |
|
св. 13,6 до 18 ГГц включ. |
-149 |
-147 |
-162 |
|
св. 18 до 25 ГГц включ. |
-147 |
-145 |
-161 |
|
св. 25 до 26,5 ГГц включ. |
-143 |
-140 |
-161 |
|
св. 26,5 до 34 ГГц включ. |
-143 |
-140 |
-160 |
|
св. 34 до 40 ГГц включ. |
-140 |
-137 |
-160 |
|
св. 40 до 43,5 ГГц |
-138 |
-135 |
-157 |
|
^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 1 дБ больше | |||
Таблица 6 - Средний уровень собственных шумов для анализатора спектра FSW50, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более
|
Диапазон частот |
Предусилителя нет |
Предусилитель выключен |
Предусилитель включен опции B24.49 и B24.51 |
|
от 2 до 100 Гц включ. |
-110 |
-110 |
- |
|
св. 100 Гц до 1 кГц включ. |
-120 |
-120 |
- |
|
св. 1 до 9 кГц включ. |
-135 |
-135 |
- |
|
св. 9 до 100 кГц включ. |
-145 |
-145 |
- |
|
св. 100 кГц до 1 МГц включ. |
-145 |
-145 |
-160 |
|
св. 1 МГц до 1 ГГц включ. |
-149 |
-149 |
-165 |
|
св. 1 до 3 ГГц включ. |
-151 |
-150 |
-165 |
|
св. 3 до 8 ГГц включ. |
-151 |
-150 |
-162 |
|
св. 8 до 13,6 ГГц включ. |
-150 |
-148 |
-162 |
|
св. 13,6 до 18 ГГц включ. |
-149 |
-147 |
-162 |
|
св. 18 до 25 ГГц включ. |
-147 |
-145 |
-161 |
|
св. 25 до 26,5 ГГц включ. |
-143 |
-140 |
-161 |
|
св. 26,5 до 34 ГГц включ. |
-143 |
-140 |
-160 |
|
св. 34 до 40 ГГц включ. |
-140 |
-137 |
-160 |
|
св. 40 до 43,5 ГГц включ. |
-138 |
-135 |
-157 |
|
св. 43,5 до 47 ГГц включ. |
-136 |
-133 |
см. таблицу 7 |
|
св. 47 до 49 ГГц включ. |
-134 |
-131 | |
|
св. 49 до 50 ГГц |
-132 |
-129 |
^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 1 дБ больше
|
Диапазон частот |
Предусилитель включен опция B24.49 |
Предусилитель включен опция B24.51 |
|
св. 43,5 до 47 ГГц включ. |
-149 |
-155 |
|
св. 47 до 49 ГГц включ. |
-149 |
-153 |
|
св. 49 до 50 ГГц |
-149 |
-153 |
|
^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 1 дБ больше | ||
Таблица 8 - Средний уровень собственных шумов для анализатора спектра FSW67, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более
|
Диапазон частот |
Предусилителя нет |
Предусилитель выключен |
Предусилитель включен опции B24.66 и B24.67 |
|
от 2 до 100 Гц включ. |
-110 |
-110 |
- |
|
св. 100 Гц до 1 кГц включ. |
-120 |
-120 |
- |
|
св. 1 до 9 кГц включ. |
-135 |
-135 |
- |
|
св. 9 до 100 кГц включ. |
-145 |
-145 |
- |
|
св. 100 кГц до 1 МГц включ. |
-145 |
-145 |
-160 |
|
св. 1 МГц до 1 ГГц включ. |
-149 |
-149 |
-165 |
|
св. 1 до 3 ГГц включ. |
-151 |
-150 |
-165 |
|
св. 3 до 8 ГГц включ. |
-151 |
-150 |
-162 |
|
св. 8 до 13,6 ГГц включ. |
-146 |
-144 |
-161 |
|
св. 13,6 до 18 ГГц включ. |
-144 |
-142 |
-161 |
|
св. 18 до 23 ГГц включ. |
-141 |
-139 |
-160 |
|
св. 23 до 26,5 ГГц включ. |
-137 |
-135 |
-160 |
|
св. 26,5 до 30 ГГц включ. |
-137 |
-135 |
см. таблицу 9 |
|
св. 30 до 34 ГГц включ. |
-135 |
-132 | |
|
св. 34 до 43,5 ГГц включ. |
-131 |
-128 | |
|
св. 43,5 до 47 ГГц включ. |
-127 |
-124 | |
|
св. 47 до 49 ГГц включ. |
-124 |
-121 | |
|
св. 49 до 50 ГГц включ. |
-122 |
-119 | |
|
св. 50 до 55 ГГц включ. |
-141 |
-138 |
см. таблицу 9 |
|
св. 55 до 62 ГГц включ. |
-137 |
-134 | |
|
св. 62 до 67 ГГц |
-133 |
-130 |
^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 2 дБ больше
|
Диапазон частот |
Предусилитель включен опция B24.66 |
Предусилитель включен опция B24.67 |
|
св. 26,5 до 35 ГГц включ. |
-159 |
-159 |
|
св. 35 до 42 ГГц включ. |
-157 |
-157 |
|
св. 42 до 43 ГГц включ. |
-150 |
-150 |
|
св. 43 до 47 ГГц включ. |
-146 |
-150 |
|
св. 47 до 50 ГГц включ. |
-144 |
-146 |
|
св. 50 до 52 ГГц включ. |
-148 |
-154 |
|
св. 52 до 54 ГГц включ. |
-148 |
-152 |
|
св. 54 до 56 ГГц включ. |
-146 |
-150 |
|
св. 56 до 62 ГГц включ. |
-144 |
-150 |
|
св. 62 до 65 ГГц включ. |
-142 |
-147 |
|
св. 65 до 67 ГГц |
-140 |
-147 |
|
^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 2 дБ больше | ||
Таблица 10 - Средний уровень собственных шумов для анализатора спектра FSW85, приведенный к полосе пропускания 1 Гц, в диапазоне частот, по входу 2, дБ (1 мВт), не более
|
Диапазон частот |
Значение |
|
от 2 до 100 Гц включ. |
-105 |
|
от 100 Гц до 1 кГц включ. |
-110 |
|
от 1 до 9 кГц включ. |
-125 |
|
от 9 кГц до 1 МГц включ. |
-135 |
|
св. 1 МГц до 1 ГГц включ. |
-145 |
|
св. 1 до 3 ГГц включ. |
-151 |
|
св. 3 до 8 ГГц включ. |
-151 |
|
св. 8 до 13,6 ГГц включ. |
-146 |
|
св. 13,6 до 18 ГГц включ. |
-144 |
|
св. 18 до 23 ГГц включ. |
-141 |
|
св. 23 до 30 ГГц включ. |
-137 |
|
св. 30 до 34 ГГц включ. |
-135 |
|
св. 34 до 44 ГГц включ. |
-129 |
|
св. 44 до 58 ГГц включ. |
-136 |
|
св. 58 до 70 ГГц включ. |
-131 |
|
св. 70 до 75 ГГц включ. |
-127 |
|
св. 75 до 80 ГГц включ. |
-122 |
|
св. 80 до 85 ГГц включ. |
-120 |
|
св. 85 до 90 ГГц (преселектор выкл.) |
-120 |
|
^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 2 дБ больше | |
Таблица 11 - Неравномерность амплитудно-частотной характеристики относительно уровня на
частоте 64 МГц, дБ
|
Диапазон частот |
СВЧ аттенюатор: от 10 до 40 дБ. Предусилитель: выключен. Температура окружающей среды: от +20 до +30 °С |
СВЧ аттенюатор: любой. Предусилитель: выключен. Температура окружающей среды: от +15 до +40 °С |
СВЧ аттенюатор: от 0 до 20 дБ. Предусилитель: включен. Температура окружающей среды: от +20 до +30 °С |
|
от 2 Гц до 9 кГц включ. |
±1,0 |
±1,0 |
- |
|
св. 9 кГц до 10 МГц включ. |
±0,45 |
±0,6 |
- |
|
св. 10 МГц до 3,6 ГГц включ. |
±0,3 (±0,5 для FSW85) |
±0,6 |
±0,6 |
|
св. 3,6 до 8 ГГц включ. |
±0,5 |
±0,8 |
±0,8 |
|
св. 8 до 22 ГГц включ. |
±1,5 |
±2,0 |
±2,0 |
|
св. 22 до 26,5 ГГц включ. |
±2,0 |
±2,5 |
±2,5 |
|
св. 26,5 до 50 ГГц включ. |
±2,5 |
±3,0 |
±3,0 |
|
св. 50 до 67 ГГц включ. |
±3,0 |
±3,5 |
±3,5 |
|
св. 67 до 85 ГГц включ. |
±3,5 |
±4,0 |
- |
|
св. 85 до 90 ГГц (преселектор выкл.) |
±3,0 |
±3,5 |
- |
Таблица 12 - Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI), в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее
|
Диапазон частот |
FSW13, FSW26 |
FSW43, FSW50, FSW67, FSW85 |
|
св. 8 до 10 ГГц включ. |
14 |
8 |
|
св. 10 до 12 ГГц включ. |
16 |
8 |
|
св. 12 до 13,6 ГГц включ. |
18 |
8 |
|
св. 13,6 до 17 ГГц включ. |
18 |
10 |
|
св. 17 до 19 ГГц включ. |
16 |
10 |
|
св. 19 до 26,5 ГГц включ. |
18 |
10 |
|
св. 26,5 до 40 ГГц |
- |
10 |
Таблица 13 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Разъем СВЧ |
FSW8, FSW13 |
Тип N, «розетка» | |
|
FSW26 |
3,5 мм, «вилка» | ||
|
FSW43 |
2,92 мм, «вилка» | ||
|
FSW50, FSW67 |
1,85 мм, «вилка» | ||
|
FSW85 |
Вход 1 |
1 мм, «вилка» | |
|
Вход 2 |
1,85 мм, «вилка» | ||
|
опция B21 |
SMA, «розетка» | ||
|
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 | ||
|
Потребляемая мощность, Вт, не более |
350 | ||
|
Время прогрева, мин |
30 | ||
|
Габаритные размеры (ширинахвысотахглубина), мм |
Модели кроме FSW85 |
462x240x504 | |
|
FSW85 |
462x240x610 | ||
|
Масса без опций, кг, не более |
27 | ||
|
Рабочие условия эксплуатации:
|
от +5 до +40 от 40 до 90 | ||
|
Условия хранения и транспортирования:
|
от -40 до +70 90 | ||
|
Средняя наработка на отказ, лет |
10 | ||
наносится на переднюю панель анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Анализатор спектра и сигналов |
FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 |
1 шт. |
|
Опция кварцевого опорного генератора повышенной точности |
B4 |
по отдельному заказу |
|
Опция расширения ширины полосы фильтра ПЧ |
B8E/B8 |
по отдельному заказу |
|
Опция подключения внешних смесителей |
B21 |
по отдельному заказу |
|
Опция предусилителя для FSW8 и FSW13 |
B24.13 |
по отдельному заказу |
|
Опция предусилителя для FSW26 |
B24.26 |
по отдельному заказу |
|
Опция предусилителя для FSW43 |
B24.43 |
по отдельному заказу |
|
Опция предусилителя для FSW50 |
B24.49 |
по отдельному заказу |
|
Опция предусилителя для FSW50 |
B24.51 |
по отдельному заказу |
|
Опция предусилителя для FSW67 |
B24.66 |
по отдельному заказу |
|
Опция предусилителя для FSW67 |
B24.67 |
по отдельному заказу |
|
Продолжение таблицы 14 Опция электронного СВЧ аттенюатора |
B25 |
по отдельному заказу |
|
Опция полосы анализа 28 МГц |
B28 |
по отдельному заказу |
|
Опция полосы анализа 40 МГц |
B40 |
по отдельному заказу |
|
Опция полосы анализа 80 МГц |
B80 |
по отдельному заказу |
|
Опция полосы анализа 160 МГц |
B160 |
по отдельному заказу |
|
Опция полосы анализа 320 МГц |
B320 |
по отдельному заказу |
|
Опция полосы анализа 512 МГц |
B512 |
по отдельному заказу |
|
Опция полосы анализа 1200 МГц |
B1200 |
по отдельному заказу |
|
Опция полосы анализа 2000 МГц |
B2001 |
по отдельному заказу |
|
Опция полосы анализа 4400 МГц |
B4001 |
по отдельному заказу |
|
Опция полосы анализа 6400 МГц |
B6001 |
по отдельному заказу |
|
Опция полосы анализа 8312 МГц |
B8001 |
по отдельному заказу |
|
Опция улучшенных фазовых шумов |
B61H |
по отдельному заказу |
|
Опция расширения диапазона частот до 90 ГГ ц для FSW85 |
B90G |
по отдельному заказу |
|
Опция анализа амплитудной и частотной модуляции |
K7 |
по отдельному заказу |
|
Опция измерения коэффициента шума |
K30 |
по отдельному заказу |
|
Опция измерения фазового шума |
K40 |
по отдельному заказу |
|
Опция анализа сигналов c квадратурной модуляцией |
К70 |
по отдельному заказу |
|
Опция полосы анализа в реальном масштабе времени 160 МГц для сигналов длительностью менее 15 мкс |
K161R |
по отдельному заказу |
|
Опция полосы анализа в реальном масштабе времени 512 МГц для сигналов длительностью менее 15 мкс |
B512R |
по отдельному заказу |
Продолжение таблицы 14
|
1 |
2 |
3 |
|
Опция полосы анализа в реальном масштабе времени 800 МГц для сигналов длительностью менее 15 мкс |
B800R |
по отдельному заказу |
|
Опция полосы анализа в реальном масштабе времени 512 МГц для сигналов длительностью более 15 мкс |
K512RE |
по отдельному заказу |
|
Опция полосы анализа в реальном масштабе времени 800 МГц для сигналов длительностью более 15 мкс |
K800RE |
по отдельному заказу |
|
Комплект ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в эксплуатационном документе и методике измерения МИ D1-2017/1 «Анализаторы спектра серии FSx c опцией K30. Методика измерений коэффициента шума четырехполюсника» (Свидетельство об аттестации методики измерений № 513-RA.RU.311243-2018 от 30 марта 2018 г.)
Нормативные и технические документы, устанавливающие требования к анализаторам спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц
Приказ Росстандарта №3383 от 30.12.2019 Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц
ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
Техническая документация изготовителя фирмы “Rohde & Schwarz GmbH & Co. KG”
