МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 января 2020 г.                                                   39

Москва

О переоформлении свидетельства об утверяедении типа средства измерений № 70837 «Комплексы типа СДК» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля ■2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Камышинский опытный завод» от 13 сентября 2019 г. № 1894 и № 1893/1,приказываю:

  • 1. Внести изменения в описание типа на комплексы типа СДК, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72090-18, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу МЦКЛ.0236.МП «ГСИ. Комплексы типа СДК. Методика поверки» с изменением № 1, утвержденному ЗАО КИП «МЦЭ» 13 сентября 2019 г., и распространить действие документа на Комплексы типа СДК, находящиеся в эксплуатации.

  • 3. Переоформить свидетельство об утверждении типа № 70837 «Комплексы типа СДК», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 72090-18, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится з системе электронного документооборота Федеральное агентство ло техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: ODE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06,11.2019 до 06.11.2020




Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «21» января 2020 г. № 39

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы типа СДК

Назначение средства измерений

Комплексы типа СДК (далее - комплексы) предназначены для автоматизированного измерения объема и массы отпускаемой дозы нефтепродуктов и других технических жидкостей в автоцистерны, железнодорожные цистерны или другие емкости, а также управления процессом налива и слива при проведении учетно-расчетных операций.

Описание средства измерений

Принцип работы комплексов основан на динамическом методе измерений массы и объема жидкости в потоке.

Комплекс состоит из:

- измерительного модуля (ИМ);

- блока системы управления наливом (БСУН);

- насосного модуля;

- устройства доступа на цистерну;

- устройства налива;

- устройства слива;

- автоматизированного рабочего места оператора налива (далее - АРМ);

- вспомогательного оборудования.

ИМ состоит из счетчика-расходомера массового Micro Motion (первичный преобразователь - модель F, электронный преобразователь - модель 2700, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -рег. № ) 45115-16) (далее - счетчик) и технологического оборудования. Счетчик осуществляет измерение объема и массы отпускаемой дозы жидкости и передачу результатов измерений на БСУН. Связь между ИМ с БСУН осуществляется по цифровому интерфейсу RS-485.

Основными элементами БСУН являются: шкаф управления с контроллером (в качестве контроллера используется: контроллер программируемый SIMATIC S7-1200 или устройство приема и обработки сигналов «Топаз-273Е»), операторская панель, органы управления и индикации (кнопки с лампами), запорно-регулирующая арматура.

БСУН обеспечивает:

  • - управление, контроль работы и защиту технологического оборудования комплекса;

  • - сбор и учет измерительной информации с ИМ;

  • - заданную производительность налива;

  • - обмен информацией комплекса с АСУ ТП верхнего уровня;

  • - аварийное закрытие запорно-регулирующей арматуры при возникновении аварийных ситуаций.

АРМ с установленным программным обеспечением, предназначен для:

  • - передачи разрешения на налив и заданную дозу;

  • - отображения аварийных сообщений на мониторе;

  • - хранение и передачу информации о произведенных наливах на верхний уровень АСУ ТП;

  • - визуализации процесса налива.

АРМ имеет в своем составе: персональный компьютер, монитор, принтер (опционально), средства коммуникации с БСУН (сетевой коммутатор).

Условное обозначение комплекса:

Комплекс СДК         Х

Х.

Х

Х

Х-

Х-

Х-

Х

Х

Х

Количество площадок обслуживания (от 0 до 9)

Количество мостиков переходных (от 0 до 9)

Количество устройств нижнего налива (слива) (от 0 до 9)

Количество устройств

верхнего налива (слива) (от 0 до 9)

Количество ИМ (от 0 до 9)

Наименование средств измерений входящих в состав ИМ

Наименование насоса

Обозначение комплектации нестандартными устройствами доступа на цистерны (другие емкости) и наливными устройствами (от 0 до 999)

Обозначение комплектации управляющими контроллерами

Климатическое исполнение (У, УХЛ, ХЛ)

Общий вид комплекса представлен на рисунке 1.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, счетчик, входящий в состав комплекса, пломбируются в соответствии с эксплуатационной документацией на него. Схемы пломбировки комплекса от несанкционированного доступа представлены на рисунках 2 - 3.

Приказ Росстандарта №39 от 21.01.2020, https://oei-analitika.ru

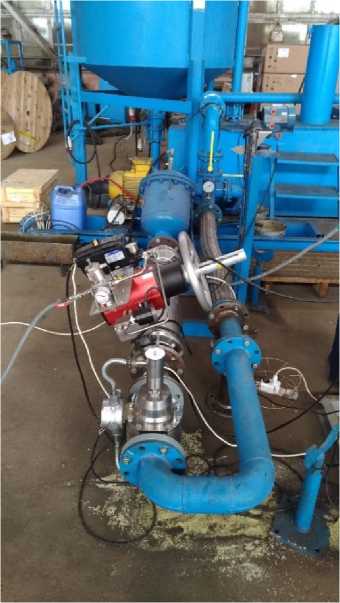

Рисунок 1 - Общий вид комплекса

Место нанесения

Приказ Росстандарта №39 от 21.01.2020, https://oei-analitika.ru

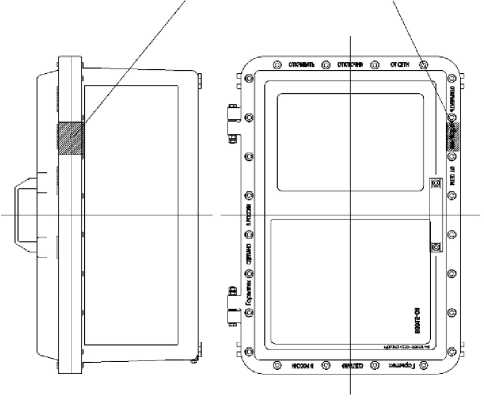

Рисунок 2 - Место нанесения пломбы эксплуатирующей организацией или изготовителем на шкаф управления

Приказ Росстандарта №39 от 21.01.2020, https://oei-analitika.ru

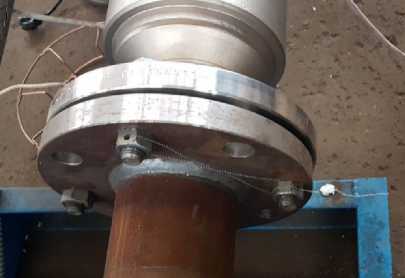

Рисунок 3 - Пломба поверителя, препятствующая демонтажу счетчика

Программное обеспечение

Комплексы имеют резидентное программное обеспечение (РПО) и внешнее программное обеспечение (ВПО). РПО устанавливается в контроллер при изготовлении комплекса, в процессе эксплуатации не может быть модифицировано или загружено через какой-либо интерфейс, идентификационные данные РПО приведены в таблице 1. ВПО устанавливается на АРМ, данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий, идентификационные данные ВПО приведены в таблице 2. Нормирование метрологических характеристик комплексов проведено с учетом влияния ПО.

Уровень защиты программного обеспечение в соответствии с Р 50.2.077-2014:

  • - для РПО - «высокий»;

  • - для ВПО - «средний».

Таблица 1 - Идентификационные данные РПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DOZA*

Топаз**

Номер версии (идентификационный номер) ПО, не ниже

1.3

P101

Цифровой идентификатор ПО

-

5BA9

Алгоритм вычисления цифрового идентификатора

-

CRC16

* при комплектации комплекса контроллером программируемым SIMATIC S7-1200; ** при комплектации комплекса устройством приема и обработки сигналов «Топаз-273Е»

Таблица 2 - Идентификационные данные ВПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DOZA HMI

Номер версии (идентификационный номер) ПО, не ниже

1.3

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Наименьший расход жидкости, т/ч

30

Номинальный расход жидкости, т/ч, не более

100

Минимальная доза выдачи, т

1,3

Минимальная доза выдачи, м3

2,0

Продолжение таблицы 3

1

2

Пределы допускаемой относительной погрешности измерения массы, %

±0,25

Пределы допускаемой относительной погрешности измерения объема, %

±0,30

Дискретность отображения информации модуля управления наливом, т (м3)

0,001 (0,001)

Верхний предел показаний модуля управления наливом, т (м3)

9999,999 (9999,999)

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр условного прохода ИМ, мм, не более

100

Условное давление, МПа

1,0

Рабочие условия:

  • - плотность измеряемой жидкости, кг/м3

  • - температура измеряемой жидкости, °С

  • - температура окружающей среды, °С:

  • - исполнение У

  • - исполнения УХЛ; ХЛ*

  • - влажность окружающей среды при 15 °С, %, не более

  • - атмосферное давление, кПа

от 680 до 1840 от -40 до +110

от -40 до +40 от -60 до +40

75

от 84 до 106,7

Номинальное напряжение питания электрических узлов, В

220; 380

Отклонение напряжения питания, %

от -15 до +10

Частота тока, Гц

50±1

Габаритные размеры ИМ, мм, не более

- длина х ширина х высота

1820х1150х1630

Масса ИМ, кг, не более

450

Маркировка взрывозащиты

IGacIIAT4X/GcIIAT4X

IIGaIIAT3X/GcIIAT3X

* обеспечивается наличием взрывозащищенных обогревателей на местах установки средств измерений

Знак утверждения типа

наносится на маркировочную табличку комплексов ударно-точечным методом и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс типа СДК

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

МЦКЛ.0236.МП с изменением №1

1 экз.

Эксплуатационная документация на комплектующие изделия, входящие в состав комплекса

-

1 компл.

Поверка

осуществляется по документу МЦКЛ.0236.МП «ГСИ. Комплексы типа СДК. Методика поверки» с изменением №1, утвержденному ЗАО КИП «МЦЭ» 13.09.2019 г.

Основные средства поверки:

вторичный эталон единицы объема жидкости по ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (установка поверочная средств измерений объема и массы УПМ 2000, регистрационный № 45711-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке, а также согласно рисунку 3.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам типа СДК

Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости

ТУ 3689-009-53581965-2016 Комплексы типа СДК. Технические условия (Изменения № 1)

Изготовитель

Общество с ограниченной ответственностью «Камышинский опытный завод» (ООО «Камышинский опытный завод»)

ИНН 3436011278

Адрес: 403888, РФ, Волгоградская обл., г. Камышин, ул. Кубанская, д. 1б

Телефон: +7 (84457) 9-61-32

E-mail: info@koz.ru

Web-сайт: www.koz.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Web-сайт: http://www.kip-mce.ru/

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 выдан 09 октября 2015 г.
