ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные 560CVD03, 560CVD11

Преобразователи измерительные 560CVD03, 560CVD11 (далее - преобразователи) служат для измерения аналоговых входных сигналов переменного напряжения и тока трехфазной цепи, активной, реактивной и полной мощности пофазно и общей, коэффициента мощности, частоты. Преобразователи измерительные 560CVD11 используются также для измерения тока и напряжения нейтрали.

Преобразователи применяются в составе электрических систем и установок для комплексной автоматизации объектов энергетики и функционируют совместно с процессорным модулем устройств телемеханики удаленных RTU 560 (далее - устройств). Связь с ним измерительных преобразователей осуществляется через внутреннюю шину ввода- вывода по проводам витой пары.

Измерительные преобразователи 560CVD11 используются для измерения силы переменного тока и напряжения по трем фазам и нейтрали. Принцип действия преобразователей основан на одновременном измерении мгновенных значений токов и напряжений непосредственно в каждой фазе со всех входящих каналов. Значения рассчитываются каждые 500 мс, потом масштабируются по заданным пользователем для трансформаторов тока и напряжения константам.

Напряжение, ток и мощность измеряются, а производные параметры на основании измеренных данных рассчитываются непосредственно в самом измерительном преобразователе. Полученные данные передаются в процессорный модуль устройств RTU560.

Конструктивно преобразователи выпускаются для монтажа на DIN-рейку, с дисплеем или без встроенного дисплея.

Результаты измерений могут быть переданы дистанционно в систему верхнего уровня по стандартным протоколам связи (МЭК 60870-5-101/104, МЭК 61850 и т.д.) средствами процессорного модуля устройств RTU560/211, а также выводиться на монитор стационарного компьютера через встроенный веб-сервер устройств RTU560/211, а также могут индицироваться на дисплее (для преобразователей 560CVD03).

На рисунке 1, а-в приведены фото общего вида преобразователей с обозначением мест для пломбировки и оттисков клейм или наклеек.

Место для пломбировки и поверочной наклейки

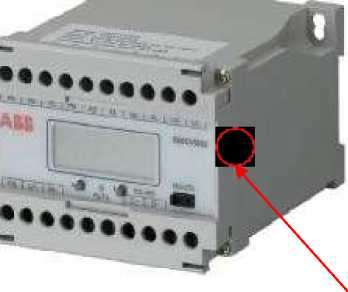

а) преобразователь измерительный 560CVD03 - с ЖК дисплеем

Место для пломбировки и поверочной наклейки

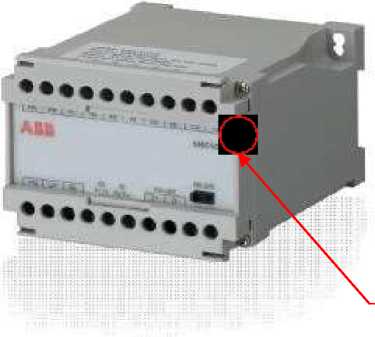

б) преобразователь измерительный 560CVD03 - без ЖК дисплея

Место для пломбировки и поверочной наклейки

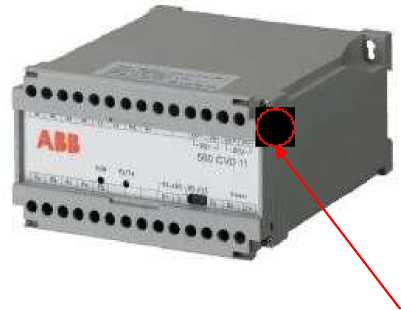

в) преобразователь измерительный 560CVD11

Рисунок 1 - Фото общего вида преобразователей измерительных 560CVD03, 560CVD11 Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из 2 частей - внутреннего и внешнего. Внутреннее ПО (ВПО) зашито в памяти микроконтроллера на плате преобразователя и недоступно для пользователя. Метрологические характеристики преобразователей определены с учетом ВПО. Версия ВПО индицируется на специализированном оборудовании изготовителя. Уровень защиты ВПО от непреднамеренных и преднамеренных изменений - «А» по МИ 3286-2010.

Внешнее ПО измерительных преобразователей состоит из

• -    ПО RTUtil560 для конфигурирования связи с процессорным модулем устройства телемеханики удаленного RTU560;

• -     ПО Settings PC Tool для настройки коммуникационных параметров измерительных преобразователей;

• -    веб-сервера, встроенного в процессорный модуль устройств RTU560 для просмотра данных измерений, диагностики работоспособности оборудования и загрузки файлов конфигурации, не являющегося метрологически значимым.

ПО поставляется вместе с оборудованием.

Защищённость измерительных преобразователей и их ПО от несанкционированного доступа обеспечивается

• средствами физической защиты: устройства телемеханики удаленные RTU560 с измерительными преобразователями 560CVD03, 560CVD11 располагаются в помещении с ограниченным доступом;

• средствами информационной защиты:

• -    доступ к переконфигурированию устройств, в том числе к изменению параметров преобразователей, влияющих на метрологические характеристики, защищён паролем;

• -    резервная копия ПО и файлов конфигурации хранится у ответственного лица обслуживающего персонала объекта, где установлено устройство с преобразователями;

• -    при приёме и передаче информационных и управляющих пакетов данных выполняется проверка формата сообщений; сообщения, не проходящие контроль, не принимаются.

Таблица 1 - Идентификационные данные ПО преобразователей измерительных 560CVD03,

560CVD11

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.

Метрологические и технические характеристики преобразователей приведены в таблицах 2 - 3.

Таблица 2 - Метрологические характеристики преобразователей 560CVD03

Таблица 3 - Метрологические характеристики преобразователей 560CVD11

Примечания к таблицам 2-3:

• 1)     В преобразователях предусмотрен режим подавления сигналов низкого уровня, т.е. при

поступлении значений входных сигналов в диапазоне, конфигурируемом с использованием ПО RTUtil560       от ±0,1% до ± 5%, преобразователем индицируется нулевое показание.

• 2)     и_н = 100 В (линейное); I_B= 1 А или 5 А, ^=50 Гц.

* в рабочих условиях применения.

Преобразователи не содержат часы реального времени, сигналам присваивается метка времени в устройстве телемеханики удаленном RTU560/211.

Таблица 4 - Технические характеристики преобразователей

наносится на титульные листы эксплуатационной документации и корпус преобразователя методом наклейки.

Таблица 5 - Комплектность преобразователей

осуществляется по документу МП 56725-14 «Преобразователи измерительные 560CVD03, 560CVD11. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2013 г.

Основные средства поверки:

Калибратор переменного тока Ресурс-К2М, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 31319-12;

Частотомер электронно-счетный GFC-8010H, рег. № 19818-00.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на преобразователи в соответствии с рисунком 1.

изложены в документе «RTU560. Аппаратное обеспечение» Главы «Измерительные преобразователи 560CVDXX».

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия

ГОСТ Р МЭК 870-4-93 Устройства и системы телемеханики. Часть 4. Технические требования
