ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от «13» июля 2022 г. № 1718
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
Прежний адрес |
Новый адрес | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1. |
Манометры деформационные с трубчатой пружиной серии |
1 |
15141-13 |
Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия Фирма «WIKA Polska S.A.», Польша |
Адрес: Alexander-Wiegand- Strasse 30, 63911 Klingenberg Адрес: ul. Lcgska 29/35, 87-800 Wloclawek |
Фирма «WIKA Alexander Wiegand SE & Co. KG», Г ермания Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg Производственные площадки: Фирма «WIKA Alexander Wiegand SE & Co. KG», Г ермания Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg Фирма «WIKA Polska S. A.», Польша Адрес: ul. Lcgska 29/35, 87-800 Wloclawek Фирма «WIKA INSTRUMENTATION (SUZHOU) CO., LTD.», Китай Адрес: 81, TA YUAN ROAD SND, 215011 Suzhou, Китай |
АО «ВИКА МЕРА», г. Москва |
2. |
Манометры деформационные с трубчатой пружиной серии |
2 |
55984-13 |
Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия Фирма «WIKA Polska S.A.», Польша Фирма «WIKA Polska spolka z ograniczona odpowicdzialnoscia SGF sp. k.», Польша Фирма «WIKA Instrument, LP», США |
Адрес: ul. Lcgska 29/35, 87- 800 Wloclawek - Польша Адрес: ul. Kawka 6, 87-800 Wloclawek, Poland - Польша Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg - Германия Адрес: 1000 Wiegand Boulevard Lawrenceville, Georgia 30043 - США |
Фирма «WIKA Alexander Wiegand SE & Co. KG» Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg-Г ермания Производственные площадки: Фирма «WIKA Alexander Wiegand SE & Co. KG», Г ермания. Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg Фирма «WIKA Polska S.A.», Польша Адрес: ul. Lcgska 29/35, 87-800 Wloclawek Фирма «WIKA Polska spolka z ograniczona odpowiedzialnoscia SGF sp. k.», Польша Адрес: ul. Kawka 6, 87-800 Wloclawek, Poland Фирма «WIKA Instrument, LP», США Адрес: 1000 Wiegand Boulevard Lawrenceville, Georgia 30043 Фирма «WIKA INSTRUMENTATION (SUZHOU) CO., LTD.», Китай Адрес: 81, TA YUAN ROAD SND, 215011 Suzhou |
АО «ВИКА МЕРА», г. Москва |
3. |
Термометры биметаллические серий |
46, 48, 50, 52, 53, 54, 55, Т55 |
71055-18 |
Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия Фирма «WIKA Polska |
Адрес: Alexander-Wiegand- Strasse 30, 63911 Klingenberg - Германия Адрес: Lcgska 29/35, 87-800 |
Фирма «WIKA Alexander Wiegand SE & Co. KG», Г ермания Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg |
АО «ВИКА МЕРА», г. Москва |
spolka z ograniczona odpowiedzialnosciq sp. к.», Польша Фирма «WIKA Polska spolka z ograniczona odpowicdzialnoscia SGF sp. к.», Польша |
Wloclawek - Польша Адрес: ul. Kawka 6, 87-800 Wloclawek - Польша |
Производственные площадки: Фирма «WIKA Alexander Wiegand SE & Co. KG», Г ермания Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg Фирма «WIKA Polska spolka z ograniczona odpowicdzialnoscia sp. k.», Польша Адрес: Lcgska 29/35, 87-800 Wloclawek Фирма «WIKA Polska spolka z ograniczona odpowicdzialnoscia SGF sp. k.», Польша Адрес: ul. Kawka 6, 87-800 Wloclawek Фирма «WIKA INSTRUMENTATION (SUZHOU) CO., LTD.», Китай Адрес: 81, TA YUAN ROAD SND, 215011 Suzhou |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» июля 2022 г. № 1718
Лист № 1 Регистрационный № 15141-13 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры деформационные с трубчатой пружиной серии 1
Назначение средства измеренийМанометры деформационные с трубчатой пружиной серии1 (далее по тексту-манометры) предназначены для измерений давления газообразных или жидких измеряемых сред.
Описание средства измеренийПринцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией трубчатой пружины, перемещение которой с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы прибора.
Модификации манометров отличаются метрологическими характеристиками и исполнением.
Трубчатые пружины манометров модификации 101.00, 111.10, 111.11, 111.12, 111.14, 111.16, 111.26, 111.20, 111.22, 111.31, 113.13, 113.53, 116.15 изготовлены из медного сплава. Трубчатая пружина манометров модификации 131.11 изготовлена из нержавеющей стали.
Корпуса манометров модификаций 101.00, 111.10, 111.11, 111.12, 111.14, 111.16, 111.26, 111.20, 113.13 изготавливаются из пластика. Корпуса манометров модификаций 111.20 изготавливаются из стали, модификации 111.31 - из цинка, а модификаций 113.53, 116.15 и 131.11 - из нержавеющей стали.
Корпус манометров модификаций 113.13, 113.53, предназначенных для измерений в условиях повышенных динамических нагрузок и вибрации, заполнен жидкостью. Корпус манометров модификаций 111.16 и 111.26 имеет устройства для крепления манометра к приборной панели.
Присоединение к процессу у манометра модификации 101.00 осуществляется посредством гибкого капилляра.
Манометры модификаций 111.20 и 131.11 могут иметь сигнализирующие устройства, предназначенные для размыкания (замыкания) и фиксации в заданном положении электрических контуров сигнальных цепей непосредственно, либо через вторичные блоки управления при достижении давления установленных точек.
113.13
113.53 116.15 131.11

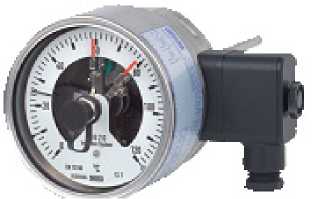

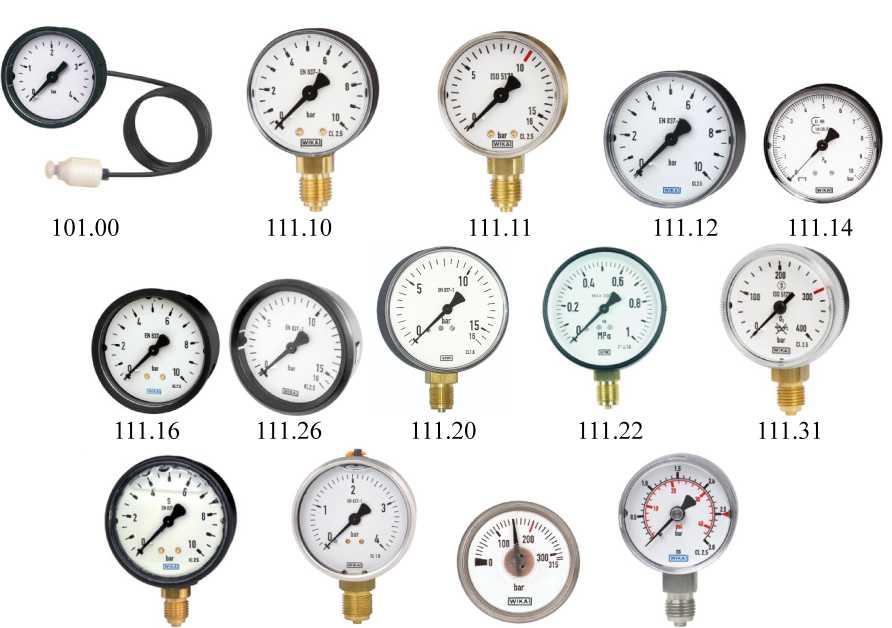

Рис. 1 Внешний вид манометров
Метрологические и технические характеристикиМетрологические и технические характеристики манометров приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значения характеристики для модификации | ||||||
111.10 |
111.11 |
111.12 |
111.16 |
111.20 |
111.22 |
101.00 | |
1. Верхний предел измерений избыточного давления*, МПа |
0,06 - 40 |
0,1 - 40 |
0,06 - 40 |
0,06 - 40 |
0,06 - 60 |
0,1 - 60 |
0,4; 0,6 |
2. Пределы основной допускаемой приведенной погрешности, % от диапазона |
±1,5; ±1,6; ±2,5 |
±2,5 |
±1,5; ±1,6; ±2,5; ±4,0 |
±1,5; ±1,6; ±2,5 |
±1,5; ±1,6; ±2,5 |
±1,5; ±1,6 |
±2,5 |
3. Вариация показаний, % |
1,5; 1,6; 2,5 |
2,5 |
1,5; 1,6; 2,5; 4,0 |
1,5; 1,6; 2,5 |
1,5; 1,6; 2,5 |
1,5; 1,6 |
2,5 |
4. Пределы допускаемой дополнительной температурной погрешности, %/10 оС |
± 0,4 |
± 0,4 |
± 0,4 |
± 0,4 |
± 0,3 |
± 0,3 |
± 0,4 |
Продолжение Таблицы 1
Наименование характеристики |
Значения характеристики для модификации | ||||||
111.26 |
113.13 |
113.53 |
131.11 |
111.14 |
116.15 |
111.31 | |
1. Диапазон |
минус 40 |
минус 40 |
минус 40 - |
минус 40 |
минус 25 |
минус 25 |
0 - 60 |
температуры |
- 60 |
- 60 |
60 |
- 60 |
- 60; |
- 60 | |
окружающего |
минус 40 | ||||||
воздуха, оС |
- 60 | ||||||
2. Диаметр |
40, 50, |
40, 50, |
27, 40, |
40, 50, 63 |
100; 160 |
100;160 |
40 |
корпуса |
63, 80, |
63 |
50, 63, | ||||
100, 160 |
80,100 | ||||||
3. Масса, кг, не |
0,08 - 0,85 |
0,09 - 0,15 |
0,033-0,26 |
0,063- |
0,6 - 0,91 |
0,6 - 0,91 |
0,06 |
более |
0,078 | ||||||
4. Средний срок службы, лет |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
5. Верхний предел измерений избыточного давления*, МПа |
0,25 - 40 |
0,1 - 40 |
0,1 - 40 |
0,1 - 100 |
0,4 - 1,2 |
16 - 40 |
0,25 - 40 |
6. Пределы |
±1,5; |
±2,5 |
±1,5; |
±2,5 |
±1,6; |
±2,5 |
±2,5 |
основной |
±1,6; |
±1,6; |
±2,5 | ||||
допускаемой приведенной погрешности, % от диапазона |
±2,5 |
±2,5 | |||||
7. Вариация |
1,5; 1,6; |
2,5 |
1,5; 1,6; |
2,5 |
1,6; 2,5 |
2,5 |
2,5 |
показаний, % |
2,5 |
2,5 | |||||
8. Диаметр |
40, 50, |
40, 50, |
40, 80, |
40, 50, |
63, 80 |
36, 41 |
50 |
корпуса, мм |
63, 80 |
63 |
100 |
63 | |||
9. Диапазон |
минус |
минус |
минус |
минус |
минус |
минус |
минус 20 |
температуры |
40 - 60 |
20 - 60 |
20 - 60 |
40 - 60 |
20 - 60 |
40 - 60 |
- 60 |
окружающего воздуха, оС | |||||||
10. Пределы допускаемой дополнительной температурной погрешности, %/ 10 оС |
± 0,4 |
± 0,4 |
± 0,4 |
± 0,4 |
± 0,4 |
± 0,4 |
± 0,4 |
11. Масса, кг, не более |
0,06 - 0,12 |
0,13 - 0,21 |
0,15 - 0,55 |
0,05 - 0,12 |
0,08 - 0,11 |
0,021-0,024 |
0,13 |
12. Средний срок службы, лет |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
*верхний предел диапазона отрицательного избыточного давления минус 0,1 МПа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист паспорта. На корпус или циферблат манометра знак наносится методом печати или наклейки.
Комплектность средства измерений1. Манометр
2. Паспорт
Сведения о методиках (методах) измерений приведены в паспорте манометры деформационные с трубчатой пружиной серии1.
Нормативные и технические документы, устанавливающие требования к манометрам деформационным серии 1ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Техническая документация фирмы «WIKA Alexander Wiegand SE & Co.KG», Германия.
ИзготовительФирма «WIKA Alexander Wiegand SE & Co. KG», Германия Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg Телефон: +49 9372 132-0; факс: +49 9372 132-406.
Web-сайт: www.wika.com
E-mail: info@wika.com
Производственные площадки: Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg
Телефон: +49 9372 132-0; факс: +49 9372 132-406.
Web-сайт: www.wika.com
E-mail: info@wika.com
Фирма «WIKA Polska S.A.», Польша
Адрес: ul. L^gska 29/35, 87-800 Wloclawek Телефон: +48 54 23 01 100 Fax: +48 54 23 01 101
Фирма «WIKA INSTRUMENTATION (SUZHOU) CO., LTD.», Китай Адрес: 81, TA YUAN ROAD SND, 215011 Suzhou, Китай Телефон: +86 400 928 9600
Web-сайт: www.wika.cn E-mail: info@wika.cn
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19,
Телефон: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
E-mail: info@vniim.ru, http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» июля 2022 г. № 1718
Лист № 1
Всего листов 12
Регистрационный № 55984-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры деформационные с трубчатой пружиной серии 2
Назначение средства измеренийМанометры деформационные с трубчатой пружиной серии 2 (далее по тексту -манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.
Описание средства измеренийПринцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой или многовитковой трубчатой пружины. Передаточный механизм преобразует перемещение свободного конца пружины в угловое перемещение показывающей стрелки.
Модификации манометров отличаются метрологическими характеристиками и исполнением.
В манометрах модификаций 212.20, 212.34, 213.34, 213.41, 214.11, 213.53, 211.11, 213.40 штуцер, трубчатая пружина и передаточный механизм выполнены из медного сплава.
Манометры модификаций 232.30, 233.30, 232.36, 233.36, 232.50, 233.50, 232.01, 232.53, 233.53 выполнены полностью из нержавеющей стали, что позволяет применять их для измерения давления агрессивных сред.
В манометрах модификаций 262.50, 263.50, 262.30, 263.30, 262.34, 263.34 трубчатая пружина и штуцер изготавливаются из монеля, что позволяет применять их для измерения давления веществ, содержащих хлор.
Манометры модификаций 232.30, 233.30, 232.34, 233.34, 262.34, 263.34, 232.36, 233.36, 262.30, 263.30 имеют прочную защитную перегородку, расположенную между измерительной системой и циферблатом.
Манометры модификации 213.41, 213.34, 213.53, 213.40, 233.30, 233.36, 233.50, 233.53, 263.50, 263.30, 233.34, 263.34 имеют гидрозаполненный корпус и могут применяться для измерения давлений с высокими динамическими нагрузками и вибрацией.
Манометры модификации 232.36, 233.36 используются в условиях кратковременных (до 4-х крат) перегрузок, отражающихся на шкале в выделенном сегменте. Манометры модификации 232.50, 233.50, 262.50, 263.50, 232.30, 233.30, 262.30, 263.30 могут иметь, как вариант, 5-ти кратную допускаемую перегрузку.
Манометры модификации 232.01 применяются для измерения давления в закрытых герметичных камерах и помещениях.
Манометры модификации 213.53 выпускаются в следующих исполнениях: стандартном исполнении, исполнении для пожарных и водолазных дыхательных аппаратов. Манометры 213.53 в стандартном исполнении выполнены в корпусах из нержавеющей стали с глицериновым или силиконовым заполнением. Манометры 213.53 в исполнении для дыхательных аппаратов выполнены в корпусах с номинальным диаметром 50 мм, из нержавеющей стали. Измерительная система изготавливается из медного сплава.
Манометры модификаций 214.11 и 234.11 имеют прямоугольную форму корпуса и заднее расположение штуцера и предназначены для установки в приборную панель.
Манометры модификаций 211.11; 231.11 имеют большой диаметр корпуса (250 мм), их применяют для оборудования, где измеряемое значение должно читаться с расстояния до 15 метров.
Манометр модификации 232.35 имеет различные виды штуцера с резьбой, применяется для измерения давления газов в сверхчистых производствах.
Манометры модификаций 216.06.050, 216.40.050 предназначены для использования в водолазных дыхательных аппаратах и другом водолазном оборудовании. Корпуса 216.06.050, 216.40.050 изготовлены из латуни с никелированным покрытием, измерительная система - из медного сплава.
Манометры модификаций 214.11, 234.11, 232.36, 233.36, 232.34, 233.34, 212.34, 213.34, 262.34, 263.34, 232.35, 232.50, 233.50, 262.50, 263.50, 232.30, 233.30, 262.30, 263.30, 232.36, 233.36 могут оснащаться встроенными сигнализирующими устройствами модификаций 821 (с магнитным поджатием), 811 (без магнитного поджатия), 831 (индуктивные), 830 Е (электронные), 851 (герконовые), применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.
Штуцер для присоединения к месту отбора давления может располагаться снизу, сбоку или сзади корпуса.
Для измерения давления агрессивных, коррозийных, сильновязких, абразивных, гетерогенных, токсичных, высоко- или низкотемпературных сред, а также сред, содержащих твердые частицы, манометры могут комплектоваться мембранным разделителем сред серий 990, 981, 983 для предохранения манометра от неблагоприятного воздействия среды. Сборка манометра с разделителем осуществляется непосредственно, либо через капиллярную линию и (или) через охлаждающий элемент.
По запросу возможно нанесение на циферблат манометра логотипа или наименования заказчика. При этом в обязательном порядке манометры имеют также логотип «WIKA».
По запросу заказчика шкала манометра может иметь цветные секторы, указатели и метки предельно допустимого давления, а также другие дополнительные отметки. Размеры цветных секторов, расположение указателей, меток и дополнительных отметок, а также цвета секторов, указателей, меток определяются заказчиком. По запросу заказчика цвет циферблата, шкал, надписей на циферблате и показывающей стрелки может быть изменен.
По запросу манометры могут иметь дополнительные шкалы в единицах силы, температуры и других величин.
По запросу манометры могут иметь фланцы, скобы, проушины, а также другие приспособления для установки в приборные панели и различное оборудование.

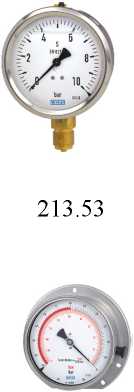

212.20
213.41
232.50, 233.50,
262.50, 263.50
232.30, 233.30,
262.30, 263.30
232.36, 233.36
213.40
214.11, 234.11
232.35
211.11, 231.11
232.01
232.53,
233.53
232.34, 233.34, 212.34,
213.34, 262.34, 263.34
216.06.050
216.40.050

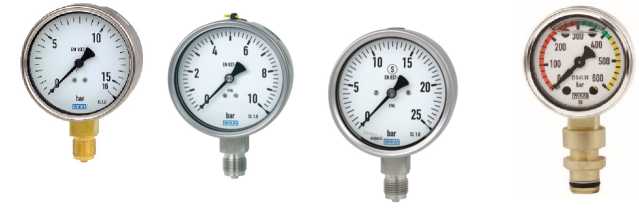

Рис. 1 - Внешний вид манометров

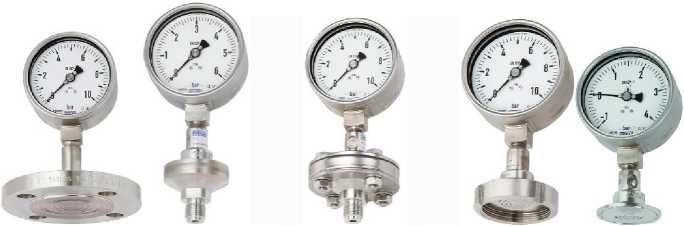

Рис. 2 - Внешний вид манометров с мембранным разделителем (примеры)

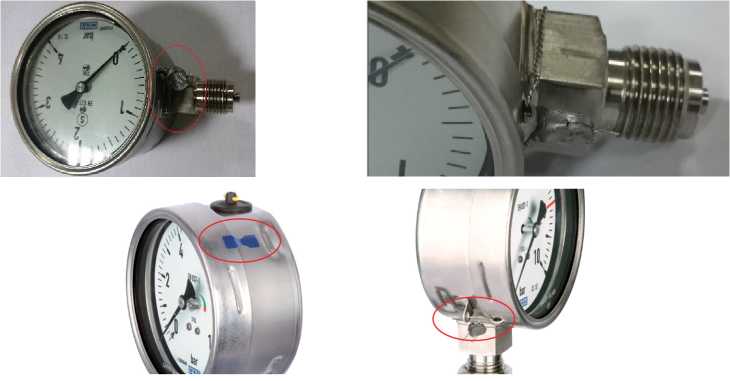

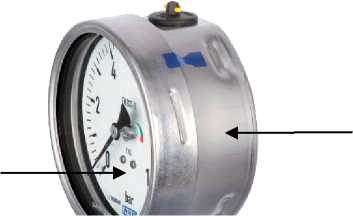

Пломбирование корпусов манометров модификаций 213.40, 213.41, 213.53, 232.53, 233.53, 216.06.050, 216.40.050 не осуществляется, так как они не могут быть вскрыты без их повреждения. Корпуса манометров остальных модификаций могут иметь приспособления для пломбирования путем продевания контровочной проволоки через специальное ушко (возможен вариант без ушка) и навешивания свинцовой или пластиковой пломбы (рисунок 3).
Рис. 3 - Варианты пломбирования

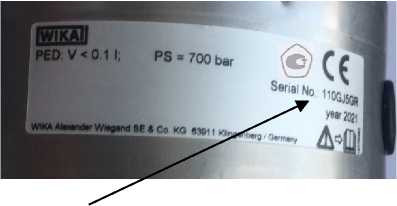

Знак утверждения типа и заводской номер наносятся типографским способом на циферблат или табличку манометра в местах, указанных на рисунке 4.
Знак утверждения типа
Заводской номер

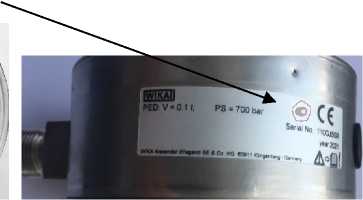

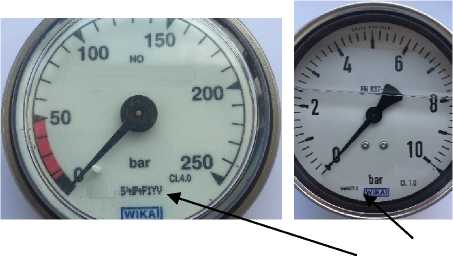

Рисунок 4 - Места нанесения знака утверждения типа и заводского номера
Место нанесения знака поверки представлено на рисунке 5.
Рисунок 5 - Места нанесения знака поверки (варианты)
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические и основные технические характеристики манометров приведены в таблицах 1 - 10.
Таблица 1 - Метрологические характеристики манометров модификаций 212.20, 232.50, 233.50,
262.50, 263.50, 232.30, 233.30, 262.30, 263.30, 232.01
Наименование характеристики |
Значение характеристики для модификации | |||
212.20 |
|
|
232.01 | |
1. Верхние пределы измерений избыточного давления, МПа 1) |
от -0,1 до -0,06; от 0,06 до 100 |
от -0,1 до -0,06; от 0,06 до 160 |
от -0,1 до -0,06; от 0,06 до 160 |
от 0,06 до 1,6 |
2. Класс точности |
0,5; 1 |
0,5; 1; 1,5; 1,6 |
0,5; 1; 1,5; 1,6 |
1 |
3. Пределы основной допускаемой приведенной погрешности, % от диапазона измерений |
±0,5; ± 1,0 |
±0,5; ±1,0; ±1,5; ±1,6 |
±0,5; ±1,0; ±1,5; ±1,6 |
±1,0 |
4. Вариация показаний, % от диапазона измерений |
0,5; 1,0 |
0,5; 1,0; 1,5; 1,6 |
0,5; 1,0; 1,5; 1,6 |
1,0 |
5. Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % (от диапазона измерений)/10 °С |
± 0,4 |
Примечание:
1) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.
Наименование характеристики |
Значение характеристики для модификации | |||
212.20 |
|
|
232.01 | |
1. Рабочие условия: Диапазон температуры окружающего воздуха, 0С |
от -40 до +60 |
от -20 до +60; от -40 до +60; от -60 до +60 |
от -20 до +60; от -40 до +60; от -60 до +60 |
от -20 до +60; от -20 до +100 |
2. Диаметр корпуса, мм, не более |
101; 161 |
63; 101; 161 |
63; 101; 161 |
160 |
3. Масса, кг, не более |
от 0,6 до 1,1 |
от 0,16 до 2,0 |
от 0,2 до 2,34 |
1,14 |
4. Средний срок службы, лет |
10 | |||
5. Маркировка взрывозащиты 1) |
- |
|
|
- |
Примечание: 1) По запросу. |
Таблица 3 - Метрологические характеристики манометров модификаций 213.40, 232.53, 233.53,
232.34, 233.34, 212.34, 213.34, 262.34, 263.34
Наименование характеристики |
Значение характеристики для модификации | ||
213.40 |
232.53, 233.53 |
| |
1. Верхние пределы измерений избыточного давления, МПа 1) |
от -0,1 до -0,06; от 0,06 до 100 |
от -0,1 до -0,06; от 0,1 до 100 |
от -0,1 до -0,06; от 0,06 до 200 |
2. Класс точности |
1; 1,5; 1,6 |
1; 2-1-2 |
0,5; 1,0 |
3. Пределы основной допускаемой приведенной погрешности, % от диапазона измерений |
±1,0; ±1,5; ±1,6 |
±1,0 2) |
±0,5; ±1,0 |
4. Вариация показаний, % от диапазона измерений |
1,0; 1,5; 1,6 |
1,0 3) |
0,5; 1,0 |
5. Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % (от диапазона измерений)/10 °С |
± 0,4 |
Примечания:
-
1) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.
-
2) Для приборов с диаметрами корпуса 50 и 63 мм пределы допускаемой основной приведенной погрешности для диапазона шкалы от 0,25 до 0,75 диапазона показаний. Для участков шкалы от 0 до 0,25 диапазона показаний и от 0,75 диапазона показаний до ВПИ пределы допускаемой основной приведенной погрешности составляют ±2% от диапазона измерений.
-
3) Для приборов с диаметрами корпуса 50 и 63 мм вариация показаний для диапазона шкалы от 0,25 до 0,75 диапазона показаний. Для диапазонов от 0 до 0,25 диапазона показаний и свыше 0,75 диапазона показаний до ВПИ вариация показаний составляет 2% от диапазона измерений.
Таблица 4 - Основные технические характеристики манометров модификаций 213.40, 232.53, 233.53, 232.34, 233.34, 212.34, 213.34, 262.34, 263.34
Наименование характеристики |
Значение характеристики для модификации | ||
213.40 |
232.53, 233.53 |
| |
1. Рабочие условия: Диапазон температуры окружающего воздуха, °С |
от -20 до +60; от -40 до +60 |
от -20 до +60; от -40 до +60 |
от -40 до +65; от -20 до +65; от -40 до +60; от -20 до +60 |
2. Диаметр корпуса, мм, не более |
62; 79; 99 |
55; 69; 107 |
148; 190 |
3. Масса, кг, не более |
от 0,3 до 1,1 |
от 0,12 до 0,8 |
от 0,91 от 1,82 |
4. Средний срок службы, лет |
10 |
211.11, 231.11
Наименование характеристики |
Значение характеристики для модификации | ||
214.11, 234.11 |
213.53 |
211.11, 231.11 | |
1. Верхние пределы измерений избыточного давления, МПа 1) |
от -0,1 до -0,06; от 0,06 до 100 |
от -0,1 до -0,06; от 0,06 до 100 |
от -0,1 до -0,06; от 0,06 до 160 |
2. Класс точности |
0,6; 1; 1,5; 1,6 |
1; 1,5; 1,6; 2,5; 4 |
1 |
3. Пределы основной допускаемой приведенной погрешности, % от диапазона измерений |
±0,6; ±1,0; ±1,5; ±1,6 |
±1,0; ±1,5; ±1,6; ±2,5; ±4,0 |
±1,0 |
4. Вариация показаний, % от диапазона измерений |
0,6; 1,0; 1,5; 1,6 |
1,0; 1,5; 1,6; 2,5; 4,0 |
1,0 |
5. Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % (от диапазона измерений)/10 °С |
± 0,4 |
Примечания:
1) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.
Таблица 6 - Основные технические характеристики манометров модификаций 214.11, 234.11,
213.53, 211.11, 231.11
Наименование характеристики |
Значение характеристики для модификации | ||
214.11, 234.11 |
213.53 |
211.11, 231.11 | |
1. Рабочие условия: Диапазон температуры окружающего воздуха, 0С |
от -20 до +60 |
от -20 до +60; от -40 до +60; от -30 до +40; от -50 до +60 |
от -40 до +60 |
2. Диаметр корпуса, мм, не более |
- |
55; 68; 107 |
250 |
3. Размеры корпуса, мм, длина х высота |
96 х 96; 72 х 72 |
- |
- |
4. Масса, кг, не более |
от 0,3 до 0,6 |
от 0,15 до 0,8 |
3,0 |
5. Средний срок службы, лет |
10 |
Наименование характеристики |
Значение характеристики для модификации | ||
232.36, 233.36 |
213.41 |
232.35 | |
1. Верхние пределы измерений избыточного давления, МПа 1) |
от -0,1 до -0,06; от 0,06 до 4 |
от 25 до 60 |
от -0,1 до -0,06; от 0,1 до 70 |
2. Класс точности |
0,5; 1 |
2,5 |
1; 1,5; 1,6 |
3. Пределы основной допускаемой приведенной погрешности, % от диапазона измерений |
±0,5; ±1,0 |
±2,5 |
±1,0; ±1,5; ±1,6 |
4. Вариация показаний, % от диапазона измерений |
0,5; 1,0 |
2,5 |
1,0; 1,5; 1,6 |
5. Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % (от диапазона измерений)/10 °С |
± 0,4 |
Примечания:
1) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.
Таблица 8 - Основные технические характеристики манометров модификации 232.36, 233.36,
213.41, 232.35
Наименование характеристики |
Значение характеристики для модификации | ||
232.36, 233.36 |
213.41 |
232.35 | |
1. Диапазон температуры окружающего воздуха, 0С |
от -20 до +60; от -40 до +60; от -60 до +60 |
от +10 до +60 |
от -40 до +60 |
2. Диаметр корпуса, мм, не более |
101;161 |
51 |
64 |
3. Масса, кг, не более |
от 0,65 до 1,3 |
0,21 |
0,191 |
4. Средний срок службы, лет |
10 | ||
5. Маркировка взрывозащиты 1) |
II Gb c II X; III Db c III X |
- |
1Exia IIC T6...T4 Gb X; Exia ШВ T85...T135 oC Db X; 1Exia IIB T6.T4 Gb X |
Примечание: 1) По запросу. |
Наименование характеристики |
Значение характеристики для модификации | |
216.06.050 |
216.40.050 | |
1. Верхние пределы измерений избыточного давления, МПа 1) |
от 10 до 40 |
от 25 до 60 |
2. Класс точности |
1,6; 2,5; 4,0 |
1,6; 2,5; 4,0 |
3. Пределы основной допускаемой приведенной погрешности, % от диапазона измерений |
±1,6; ±2,5; ±4,0 |
±1,6; ±2,5; ±4,0 |
4. Вариация показаний, % от диапазона измерений |
1,6; 2,5; 4,0 |
1,6; 2,5; 4,0 |
5. Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % (от диапазона измерений)/10 °С |
± 0,4 | |
Примечания: 1) Манометры могут изготавливаться с другими единицами допущенными к применению в Российской Федерации. |
измерений давления, |
Таблица 10 - Основные технические характеристики манометров модификаций 216.06.050, 216.40.050
Наименование характеристики |
Значение характеристики для модификации | |
216.06.050 |
216.40.050 | |
1. Рабочие условия: Диапазон температуры окружающей среды, °С Диапазон температуры рабочей среды, °С |
от -10 до +70 от -10 до +70 |
от -10 до +70 от -10 до +70 |
2. Герметичность при погружении, м, не более |
100 |
500 |
3. Диаметр корпуса, мм, не более |
50 |
51 |
4. Масса, кг, не более |
0,11 |
0,21 |
5. Средний срок службы, лет |
10 |
наносится типографским способом на титульный лист паспорта. На корпус или циферблат манометра знак наносится методом печати или наклейки.
Лист № 11
Всего листов 12 Комплектность средства измерений
Таблица 11 - Комплектность средств измерений
Наименование |
Обозначение |
Количество |
Манометр |
Модификация в соответствии с заказом |
1 шт. |
Паспорт |
- |
1 шт. 1) |
Примечание: 1) Допускается комплектовать одним экземпляром паспорта партию идентичных манометров, направляемых в один адрес, с перечислением в паспорте заводских (серийных) номеров партии. |
приведены в разделе 1 паспорта манометров деформационных с трубчатой пружиной серии 2.
Нормативные и технические документы, устанавливающие требования к манометрам деформационным с трубчатой пружиной серии 2ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия «WIKA Alexander Wiegand SE & Co. KG», Германия на манометры деформационные с трубчатой пружиной серии 2.
ИзготовительФирма «WIKA Aleхander Wiegand SE & Co. KG», Германия.
Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg
Телефон: +49 9372-132-0
Факс: +49 9372-132-406
Web-сайт: www.wika.com
E-mail: info@wika.de
Производственные площадки:
Фирма «WIKA Aleхander Wiegand SE & Co. KG», Германия
Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg
Телефон: +49 9372 132-0 факс: +49 9372 132-406
Web-сайт: www.wika.com
E-mail: info@wika.de
Фирма «WIKA Polska S.A.», Польша
Адрес: ul. L^gska 29/35, 87-800 Wloclawek
Телефон: +48 54 23-01-100
Факс: +48 54 23-01-101
Web-сайт: www.wikapolska.pl
E-mail: info@wikapolska.pl
Фирма «WIKA Polska spolka z ograniczon^ odpowiedzialnosci^ SGF sp. k.», Польша
Адрес: ul. Kawka 6, 87-800 Wloclawek, Poland
Телефон: +48 54 23-01-100
Web-сайт: www.wikapolska.pl
E-mail: info@ wikapolska.pl
Фирма «WIKA Instrument, LP», США
Адрес: 1000 Wiegand Boulevard Lawrenceville, Georgia 30043
Телефон: +1-888-945-2872
Web-сайт: www.wika.us
E-mail: info@wika.com
Фирма «WIKA INSTRUMENTATION (SUZHOU) CO., LTD.», Китай
Адрес: 81, TA YUAN ROAD SND, 215011 Suzhou
Телефон: +86 400 928 9600
Web-сайт: www.wika.cn
E-mail: info@wika.cn
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19
Телефон: +7 812 251-7601, +7 812 327-5835, факс: +7 812 713-0114
E-mail: info@vniim.ru.ru, http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10
в части вносимых изменений:
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» июля 2022 г. № 1718
Лист № 1 Регистрационный № 71055-18 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры биметаллические серий 46, 48, 50, 52, 53, 54, 55, TG55
Назначение средства измеренийТермометры биметаллические серий 46, 48, 50, 52, 53, 54, 55, TG55 (далее - термометры) предназначены для измерений температуры жидких, газообразных или сыпучих сред, а также для измерений температуры поверхности твердых тел (трубопроводов).
Описание средства измеренийПринцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке.
Термометры серий 46, 48, 50, 52, 53, 54, 55, TG55 имеют 44 модификации, отличающихся друг от друга конструктивным исполнением, размерами корпуса, материалами погружаемой части и корпуса и способом крепления погружаемой части к корпусу:
-
- A46.10, А46.11, A46.20, A46.30 (серия 46);
-
- A48.10 (серия 48);
-
- А50.10, А50.20 (серия 50);
-
- А52.025, A52.033, А52.040, А52.050, А52.063, А52.080, А52.100, А52.160, R52.063, R52.080, R52.100, R52.160 (серия 52);
-
- А5300, А5301, S5300, S5301 (серия 53);
-
- A5400, A5401, A5402, A5403, R5440, R5441, R5442, R5443, S5410, S5411, S5412, S5413 (серия 54);
-
- R5526, R5502, R5503, A5525, A5500, A5501, S5500, S5551 (серия 55);
-
- TG55 (серия TG55).
Корпуса термометров модификаций А46.10, А46.11, 48.10, А50.10 изготавливаются из алюминия, модификаций А46.20, А50.20 - из оцинкованной стали, модификаций А46.30 - из пластика, корпуса серий 52, 53, 54, 55 - из нержавеющей стали. Погружаемые части термометров серий 46, 48, 50 изготавливаются из алюминия или латуни, погружаемые части серий 52, 53, 54, 55 - из нержавеющей стали.
По способу присоединения погружаемой части к корпусу термометры различаются следующим образом: модификации A46.10, А46.11, A46.20, A46.30, A48.10, А50.10, А50.20, А52.025, A52.033, А52.040, А52.050, А52.063, А52.080, А52.100, А52.160, А5300, А5301, A5400, A5401, A5402, A5403, A5525, A5500, A5501 имеют заднее осевое присоединение, модификации R52.063, R52.080, R52.100, R52.160, R5440, R5441, R5442, R5443, R5526, R5502, R5503 имеют радиальное присоединение, а модификации S5300, S5301, S5410, S5411, S5412, S5413, S5500, S5551 имеют поворотное устройство, позволяющее поворачивать корпус относительно погружаемой части в вертикальной и горизонтальной плоскости. Модификация TG55 может иметь все три вида присоединения погружаемой части к корпусу.
Корпуса термометров серий 54, 55 могут заполняться демпфирующей жидкостью устойчивости к вибрациям и низкой температуре. Термометры серий 55, TG55 могут оснащаться встроенными сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений температуры.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали или латуни.

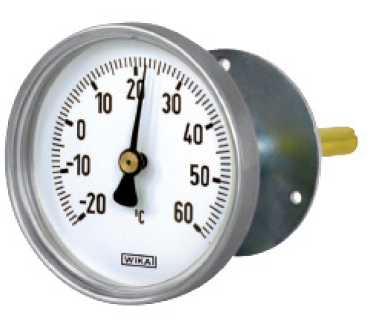

Фотографии внешнего вид термометров приведены на рисунке 1.
т / т * »

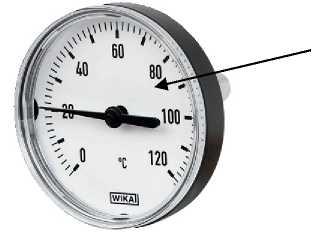

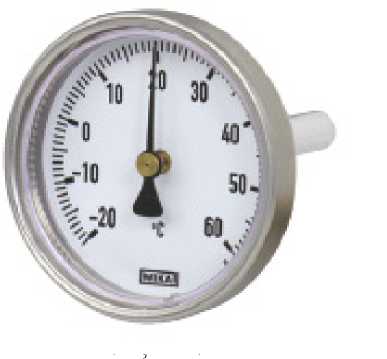

А46.10, А46.20
А46.11 А46.30

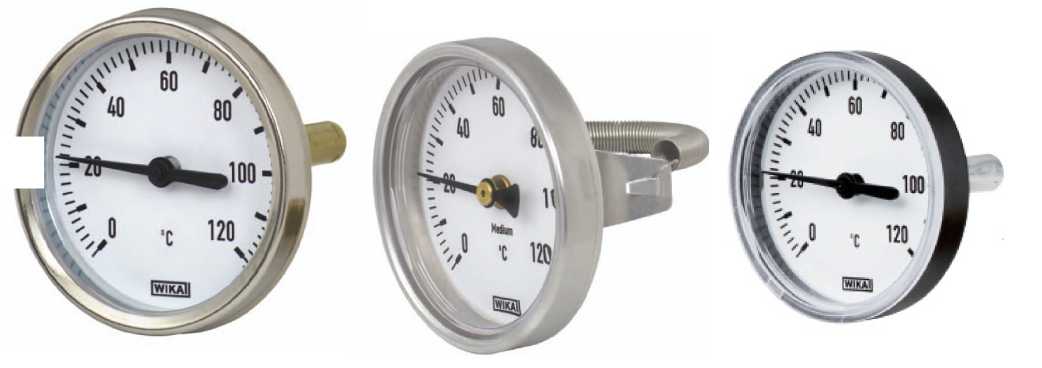

S5300, S5301
R52.063, R52.080,
A5300, A5301
R52.063, R52.080, R52.100, R52.160

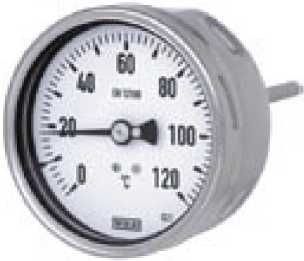

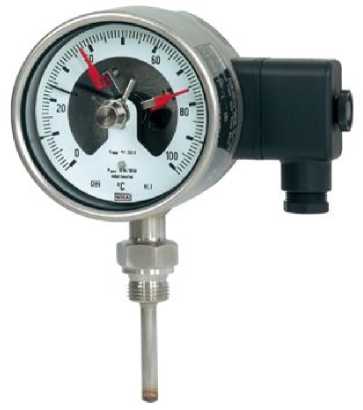

A5400, A5401, A5402, A5403

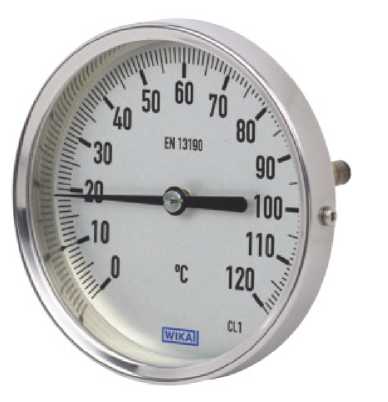

A48.10

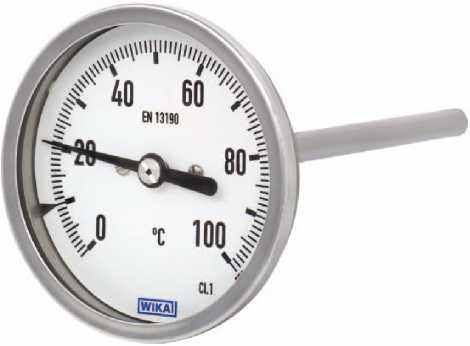

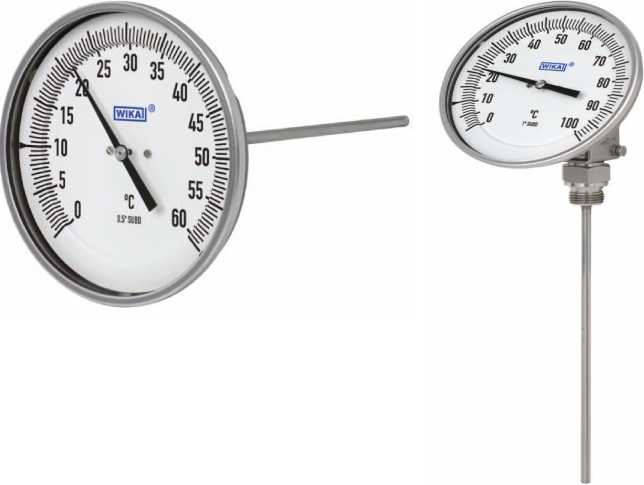

А52.025, A52.033, А52.040, А52.050, А52.063,
А52.080, А52.100, А52.160

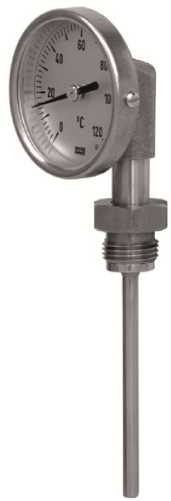

R5440, R5441, R5442, R5443

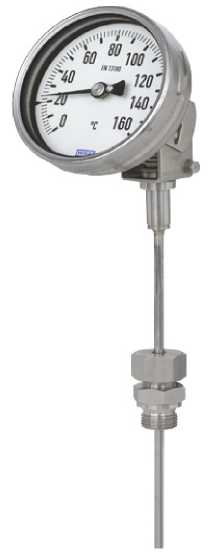

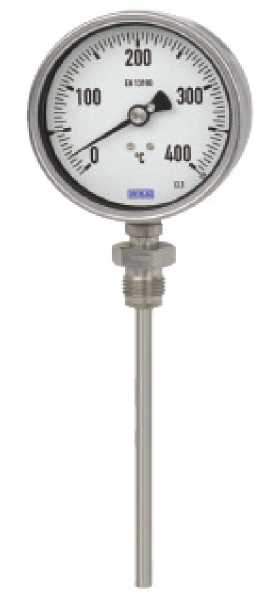

S5410, S5411, S5412, S5413

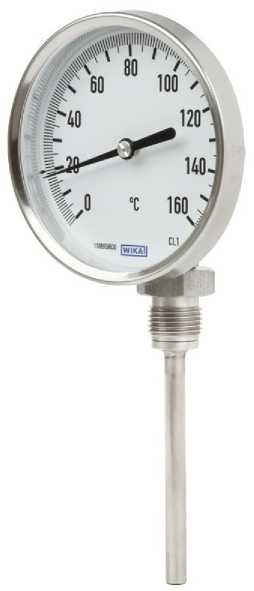

R5526, R5502, R5503, TG55
R5526, R5502, R5503, TG55
A5525, A5500, A5501, TG55
S5500, S5551, TG55
Рисунок 1 - Внешний вид термометров
Место нанесения знака поверки термометров представлено на рисунке 2.
Место нанесения знака поверки
Рисунок 2 - Место нанесения знака поверки
Пломбирование не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики термометров приведены в таблицах 1- 6.
Наименование |
Серия 46 |
Серия 48 |
Серия 50 |
Серия 52 |
Диапазон |
Пределы | |||
характеристики |
Модификация |
измерений |
допускаемой | ||||||
А46.10, |
А46.30 |
А46.20 |
А48.10 |
А50.10 |
А50.20 |
А52.025, А52.033, |
температуры |
абсолютной | |
A46.ll |
А52.040, |
°C '' |
погрешности, | ||||||
А52.050 |
±°С 2) | ||||||||
Диапазон показаний |
от -30 до +50 |
от -30 до +50 |
от -30 до +50 |
от -30 до +50 |
от -20 до +40 |
2 | |||
(шкалы), °C |
от -20 до +40 |
- |
- |
от -10 до +30 |
2 | ||||
от |
-20 до +60 |
от -20 до +60 |
от -20 до +60 |
от -20 до +60 |
от -10 до +50 |
2 | |||
- |
от -10 до +50 |
от -10 до +50 |
- |
от 0 до +40 |
2 | ||||
от 0 до +60 |
от 0 до +60 |
от 0 до +60 |
от 0 до +60 |
от +10 до +50 |
2 | ||||
от 0 до +80 |
от 0 до +80 |
от 0 до +80 |
от 0 до +80 |
от +10 до +70 |
2 | ||||
от 0 до +100 |
- |
от 0 до +100 |
от +10 до +90 |
2 | |||||
от 0 до +120 |
от 0 до +120 |
от 0 до +120 |
от 0 до +120 |
от +10 до +110 |
4 | ||||
от 0 до +160 |
от 0 до +160 |
от 0 до +160 |
от 0 до +160 |
от +20 до +140 |
4 | ||||
- |
от 0 до +200 |
от 0 до +200 |
от 0 до +200 3) |
от +20 до +180 |
4 | ||||
- |
- |
от 0 до +250 3) |
от +30 до +220 |
5 | |||||
Цена деления (шкалы), °C '' |
1;2;5; 10 | ||||||||
Показатель тепловой инерции, с, не более |
54 |
54 |
54 |
54 |
54 |
54 |
40 | ||
Диаметр погружаемой части, мм 4) |
11; 12 |
11; 12 |
11; 12 |
9 |
11; 12 |
11; 12 |
4 | ||
Длина погружаемой части, мм 4) |
40; 60; |
40; 60; 100; 160 |
160; 200; 300 |
40; 60; |
100; |
45; 63; 80; 89; 100; 126; 140; 160; 180; | |||
100 |
160; 200; 250; 300 |
186; 200; 226; 230; | |||||||
240; 276; 290 | |||||||||
Номинальный диаметр корпуса, мм |
63; 80; 100 |
50; 63; 80; 100 |
63; 80; 100; 160 |
63; 80; 100; 160 |
25; 33; 40; 50 | ||||
Масса, кг |
от 0,04 ДО 0,11 |
от 0,04 до 0,1 |
от 0,16 до 0,36 |
от 0,08 до 0,28 |
от 0,09 до 0,17 |
от 0,035 до 0,06 |
Наименование характеристики |
Серия | |||
46 |
48 |
50 |
52 | |
Модификация | ||||
А46 1 0 Т А46.30 А46.20 A46.ll |
А48.10 |
А50.10 А50.20 |
А52.025, А52.033, А52.040, А52.050 | |
Материал погружаемой части |
алюминиевый сплав, медный сплав |
нержавеющая сталь | ||
Средний срок службы, лет, не менее |
10 | |||
Средняя наработка на отказ, ч, не менее |
90 000 | |||
Рабочие условия эксплуатации:
воздуха, % |
от -20 до +60, от -40 до +60 5) до 98 |
Примечания к таблицам 1 и 2:
по специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны шкалы, диапазоны измерений и цену деления, не указанные в таблице, при этом, пределы допускаемой абсолютной погрешности для такого промежуточного диапазона соответствуют пределам допускаемой абсолютной погрешности для наиболее близкого к нему диапазона шкалы, указанного в таблице;
2-* кроме модификаций А52.025 и А52.033. Для модификаций А52.025 и А52.033 нормируется приведенная погрешность, которая составляет ±5 % (от шкалы);
-
3) только для модификаций А52.040 и А52.050;
-
4) по специальному заказу допускается изготовление термометров с другими диаметрами и длинами погружаемой части, но в пределах значений, приведенных в таблице;
-
5) по запросу
Наименование
Серия 52
Серия 53
Серия 54
Диапазон
Пределы
характеристики
Модификация
измерений
допускаемой
А52.063, А52.080, А52.100,
А5300, А5301,
А5400, А5401, А5402, А5403, R5440,
температуры,
абсолютной
А52.160, R52.063, R52.080,
S5300, S5301
R5441, R5442, R5443, S5410, S5411,
°C ''
погрешности,
R52.100, R52.160
S5412, S5413
±°С
Диапазон
от -70 до +70
от -70 до +70
от -50 до +50
2
показаний
от -70 до +30
от -70 до +30
от -60 до +20
1
(шкалы), °C
от -60 до +40
от -60 до +40
от -50 до +30
1
от -50 до +50
от -50 до +50
от -40 до +40
1
от -50 до +100
от -50 до +100
от -30 до +80
2
от -50 до +300
от -50 до +300
от 0 до +250
5
от -50 до +500
от -50 до +500
от 0 до +450
5
от -30 до +50
от -30 до +50
от -30 до +50
от -20 до +40
1
-
от -30 до +70
от -30 до +70
от -20 до +60
1
от -20 до +60
от -20 до +60
от -20 до +60
от -10 до +50
1
-
от -20 до +80
от -10 до +70
1
от -20 до +100
от -20 до +100
от -10 до +90
2
от -20 до +120
от -20 до +120
от -10 до +110
2
от -20 до +160
от -20 до +160
от 0 до +140
2
от -10 до +110
от -10 до +110
от 0 до +100
2
от 0 до +60
от 0 до +60
от 0 до +60
от +10 до +50
1
от 0 до +80
от 0 до +80
от 0 до +80
от +10 до +70
1
от 0 до +100
от 0 до +100
от 0 до +100
от +10 до +90
1
от 0 до +120
от 0 до +120
от 0 до +120
от +10 до +110
2
-
от 0 до +150
-
от +20 до +130
2
от 0 до +160
от 0 до +160
от 0 до +160
от +20 до +140
2
от 0 до +200
от 0 до +200
от 0 до +200
от +20 до +180
2
от 0 до +250
от 0 до +250
от 0 до +250
от +30 до +220
2,5
от 0 до +300
от 0 до +300
от 0 до +300
от +30 до +270
5
от 0 до +400
от 0 до +400
от 0 до +400
от +50 до +350
5
от 0 до +500
от 0 до +500
от 0 до +500
от +50 до +450
5
-
от 0 до +600
от 0 до +600
от +100 до +500
10
Цена деления (шкалы), °C
1;2;5; 10
R52.080, R52.100, R52.160), 53, 54
Наименование характеристики |
Серия 52 |
Серия 53 |
Серия 54 | ||
Модификация | |||||
А52.063, А52.080, А52.100, А52.160, R52.063, R52.080, R52.100, R52.160 |
А5300, А5301 |
S5300, S5301 |
А5400, А5401, А5402, А5403, R5440, R5441, R5442, R5443 |
S5410, S5411, S5412, S5413 | |
Показатель тепловой инерции, с, не более |
40 |
40 |
40 | ||
Диаметр погружаемой части, мм 2-* |
6; 8 |
6; 8; 10; 12 |
6; 8; 10; 12 | ||
Длина погружаемой части, мм 2-* |
45; 63; 80; 89; 100; 126; 140; 160; 180; 186; 200; 226; 230; 240; 276; 290 |
от 63 до 1000 |
от 63 до 1000 | ||
Номинальный диаметр корпуса, мм |
63; 80; 100; 160 |
76; 127 |
63; 80; 100; 160 | ||
Масса, кг |
от 0,16 до 0,56 |
от 0,3 до 0,4 |
от 0,4 до 0,5 |
от 0,2 до 0,6 |
от 0,35 до 0,65 |
Материал погружаемой части |
нержавеющая сталь | ||||
Средний срок службы, лет, не менее |
10 | ||||
Средняя наработка на отказ, ч, не менее |
90 000 | ||||
Рабочие условия эксплуатации:
воздуха, % |
от -20 до +60, от -40 до +60 3) до 98 |
от -20 до +60, от -20 до +80 3), от -40 до +60 3) до 98 |
от -20 до +60, от -40 до +60 3) до 98 |
Примечания к таблицам 3 и 4:
по специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны шкалы, диапазоны измерений и цену деления, не указанные в таблице, при этом, пределы допускаемой абсолютной погрешности для такого промежуточного диапазона соответствуют пределам допускаемой абсолютной погрешности для наиболее близкого к нему диапазона шкалы, указанного в таблице; 2-* по специальному заказу допускается изготовление термометров с другими диаметрами и длинами погружаемой части, но в пределах значений, приведенных в таблице;
-
3) по запросу
Таблица 5 - Метрологические и технические характеристики термометров серий 55, TG55
Наименование характеристики |
Серии 55, TG55 |
Диапазон измерений температуры, °C '' |
Пределы допускаемой абсолютной погрешности, ±°С | |
Модификации А5525, А5500, А5501, R5526, R5502, R5503, S5550, S5551, TG55 | ||||
без сигнализирующих устройств |
с сигнализирующими устройствами, Дсигнал 4) | |||
1. Диапазон показаний |
от -70 до +70 |
от -50 до +50 |
2 |
3;6 |
(шкалы), °C |
от -70 до +30 |
от -60 до +20 |
1 |
1,5; 3 |
от -60 до +40 |
от -50 до +30 |
1 |
1,5; 3 | |
от -50 до +50 |
от -40 до +40 |
1 |
1,5; 3 | |
от -50 до +100 |
от -30 до +80 |
2 |
3;6 | |
от -50 до +300 |
от 0 до +250 |
5 |
7,5; 15 | |
от -50 до +500 |
от 0 до +450 |
5 |
7,5; 15 | |
от -40 до +60 |
от -30 до +50 |
1 |
1,5; 3 | |
от -40 до +80 |
от -20 до +60 |
2 |
3;6 | |
от -40 до +160 |
от -20 до +140 |
2 |
3;6 | |
от -30 до +50 |
от -20 до +40 |
1 |
1,5; 3 | |
от -30 до +70 |
от -20 до +60 |
1 |
1,5; 3 | |
от -20 до +60 |
от -10 до +50 |
1 |
1,5; 3 | |
от -20 до +80 |
от -10 до +70 |
1 |
1,5; 3 | |
от -20 до +100 |
от 0 до +80 |
2 |
3;6 | |
от -20 до +120 |
от 0 до +100 |
2 |
3;6 | |
от -20 до +140 |
от 0 до +120 |
2 |
3;6 | |
от -10 до +50 |
от 0 до +40 |
1 |
3;6 | |
от 0 до +60 |
от +10 до +50 |
1 |
1,5; 3 | |
от 0 до +80 |
от +10 до +70 |
1 |
1,5; 3 | |
от 0 до +100 |
от +10 до +90 |
1 |
1,5; 3 | |
от 0 до +120 |
от +10 до +110 |
2 |
3;6 | |
от 0 до +150 |
от +20 до +130 |
2 |
3;6 | |
от 0 до +160 |
от +20 до +140 |
2 |
3;6 | |
от 0 до +200 |
от +20 до +180 |
2 |
3;6 | |
от 0 до +250 |
от +30 до +220 |
2,5 |
3,75; 7,5 | |
от 0 до +300 |
от +30 до +270 |
5 |
7,5; 15 | |
от 0 до +400 |
от +50 до +350 |
5 |
7,5; 15 | |
от 0 до +500 |
от +50 до +450 |
5 |
7,5; 15 | |
от 0 до +600 |
от +100 до +500 |
10 |
15; 30 | |
Цена деления (шкалы), °C |
1,2, 5,10 |
Таблица 6 - Метрологические и технические характеристики термометров серий 55, TG55
Наименование характеристики |
Серии 55, TG55 |
Модификации А5525, А5500, А5501, R5526, R5502, R5503, S5550, S5551, TG55 | |
Пределы допускаемой абсолютной погрешности срабатывания сигнализирующих устройств, °C |
Асигнал |
Максимальное напряжение внешних коммутируемых цепей 2):
|
10; 16; 24; 30; 48; 110; 220; 230; 250 16; 24; 30; 48; 110; 220; 250 |
Показатель тепловой инерции, с, не более |
40 |
Диаметр погружаемой части, мм 3) |
6; 8; 10; 12 |
Длина погружаемой части, мм 3) |
от 63 до 1000 |
Номинальный диаметр корпуса, мм |
63; 100; 160 |
Масса, кг |
от 0,25 до 1,3 |
Материал погружаемой части |
нержавеющая сталь |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
90 000 |
Рабочие условия эксплуатации:
|
от -20 до +60; от -25 до +70; от -40 до +70; от -50 до +70; от -60 до +70; от -70 до +70 до 98 |
Примечания к таблицам 5 и 6:
по специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны шкалы, диапазоны измерений и цену деления, не указанные в таблице, при этом, пределы допускаемой абсолютной погрешности для такого промежуточного диапазона соответствуют пределам допускаемой абсолютной погрешности для наиболее близкого к нему диапазона шкалы, указанного в таблице;
2-* в зависимости от исполнения сигнализирующих устройств;
-
3) по специальному заказу допускается изготовление термометров с другими диаметрами и длинами погружаемой части, но в пределах значений, приведенных в таблице;
-
4) конкретные значения погрешности приведены в паспорте на термометры;
-
5) диапазоны температуры окружающего воздуха в зависимости от исполнения термометра и наличия сигнализирующих устройств.
наносится на титульный лист паспорта типографским способом, а также на циферблат или корпус термометра методом печати или наклейки.
Комплектность средства измерений Комплектность термометров приведена в таблице 7.
аблица 7 - Комплектность термометров
Наименование |
Количество |
Термометр |
1 шт. (серия и модификация - в соответствии с заказом) |
Паспорт |
1 экз. (на партию однотипных термометров, поставляемых в один адрес) |
Методика поверки |
1 экз. (на партию термометров, поставляемых в один адрес) |
По дополнительном заказу: защитная гильза, монтажные приспособления |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим серий 46, 48, 50, 52, 53, 54, 55, TG55ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирм «WIKA Alexander Wiegand SE & Co. KG», Германия, «WIKA
Polska spolka z ograniczon^ odpowiedzialnosci^ sp. k.», Польша, «WIKA Polska spolka z ograniczon^ odpowiedzialnosci^ SGF sp. k.», Польша.
ИзготовительФирма «WIKA Alexander Wiegand SE & Co. KG», Германия
Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg, Germany Телефон: +49 9372 132-0; факс: +49 9372 132-406.
E-mail: info@wika.com
Производственные площадки:
Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия
Адрес: Alexander-Wiegand-Strasse 30, 63911 Klingenberg, Germany
Телефон: +49 9372 132-0; факс: +49 9372 132-406.
E-mail: info@wika.com
Фирма «WIKA Polska spolka z ograniczon^ odpowiedzialnosci^ sp. k.», Польша
Адрес: L^gska 29/35, 87-800 Wloclawek
Телефон: + 48 54 23 01 100; факс: + 48 54 23 01 101
Фирма «WIKA Polska spolka z ograniczona odpowiedzialnosci^ SGF sp. k.», Польша
Адрес: ul. Kawka 6, 87-800 Wloclawek Телефон: + 48 54 23 01 100; факс: + 48 54 23 01 101
Фирма «WIKA INSTRUMENTATION (SUZHOU) CO., LTD.», Китай
Адрес: 81, TA YUAN ROAD SND, 215011 Suzhou
Телефон: +86 400 928 9600
Web-сайт: www.wika.cn
E-mail: info@wika.cn
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13
