№1322 от 07.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 94419
О внесении изменений в описание типа на измерители плотности бесконтактные ИПБ-1К-ХХ
Приказы по основной деятельности по агентству Вн. Приказ № 1322 от 07.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
-
7 июня 2019 г. № 1322
Москва
О внесении изменений в описание типа на измерители плотности бесконтактные ИПБ-1К-ХХ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации
-
8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НТЦ Экофизприбор» от 8 мая 2019 г. № 2019/307 приказываю:
-
1. Внести изменения в описание типа на измерители плотности бесконтактные ИПБ-1К-ХХ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57970-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
f А
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СЕД ДЕ НИЯ U Ct НИФИКА11 j!I
Сертификат: 00E1036EE32711E880E9E0O71BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
I J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» июня 2019 г. № 1322
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказами Росстандарта № 2220 от 22.10.2018 г)
Измерители плотности бесконтактные ИПБ-1К-ХХ Назначение средства измеренийИзмерители плотности бесконтактные ИПБ-1К-ХХ предназначены для бесконтактного измерения плотности пульп и жидких сред и пульп в трубопроводах (при их полном заполнении) и различных технологических установках.
Описание средства измеренийПринцип действия измерителя плотности бесконтактного основан на регистрации изменения плотности потока гамма-излучения в месте расположения чувствительной зоны установленного на трубопроводе блока детектирования, вызванного изменением плотности протекающих по трубопроводу пульп или растворов. Поток гамма-излучения от излучателя ослабляется контролируемым материалом и регистрируется блоком детектирования, в котором этот поток преобразуется в последовательность статистически распределенных импульсов со средней частотой следования импульсов прямо пропорциональной плотности потока излучения.
Конструктивно измеритель плотности бесконтактный состоит из кассеты СН с радионуклидным источником ОСГИ Na-22, блока детектирования БД и блока обработки информации БОИ. Блок детектирования и кассета с источником натрий-22 крепится непосредственно на трубопроводе. Блок БОИ с дисплеем устанавливается на рабочем месте оператора. Результаты измерения выводятся на экран дисплея. Предусмотрен вывод информации в виде токового выхода 4-20 мА. При необходимости измеритель плотности бесконтактный комплектуется блоком питания (БП).
В зависимости от решаемой технической задачи измеритель плотности бесконтактный может комплектоваться различными блоками детектирования (БД) и блоками обработки информации (БОИ).
Измерители плотности бесконтактные имеют четыре различные модификации
(варианта комплекта поставки):
Модификация 10 (обозначение - ИПБ-1К-10) содержит блок детектирования БД-6-1Д или блок детектирования БД-6-5Д, блок обработки информации БОИ-3 или блок обработки информации БОИ-4, блок питания БП-2.
Модификация 11 (обозначение - ИПБ-1К-11) содержит блок детектирования БД-6-1 или блок детектирования БД-6-5, блок обработки информации БОИ-3 или блок обработки информации БОИ-4, блок питания БП-2 .
Модификация 12 (обозначение - ИПБ-1К-12) содержит блок детектирования БД-7-1Д или блок детектирования БД-7-5Д, блок обработки информации БОИ-3 или блок обработки информации БОИ-4 с блоком питания БП-2 или блок обработки информации БОИ-7.
Модификация 13 (обозначение - ИПБ-1К-13) содержит блок детектирования БД-7-1 или блок детектированияБД-7-5, блок обработки информации БОИ-3 с блоком питания БП-2 или блок обработки информации БОИ-4 с блоком питания БП-2 или блок обработки информации БОИ-7.
Рисунок 1 - Общий вид кассет СН с радионуклидным источником
Рисунок 2 - Общий вид блока детектирования БД-6-1Д или БД-6-5Д

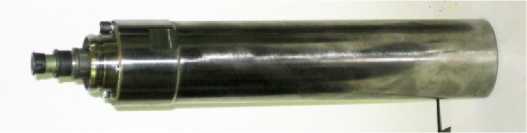

Рисунок 3 - Общий вид блока детектирования БД-6-1 или БД-6-5

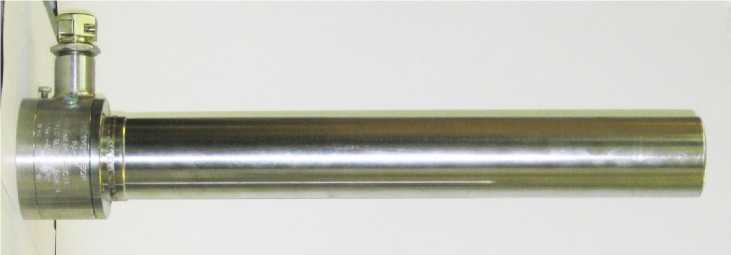

Рисунок 4 - Общий вид блока детектирования БД-7-1Д или БД-7-5Д

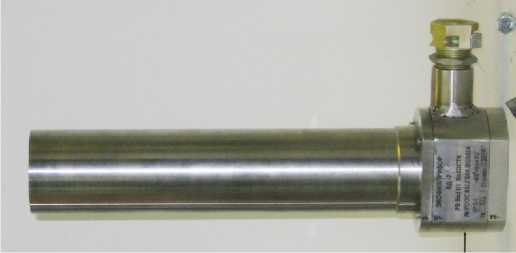

Рисунок 5 - Общий вид блока детектирования БД-7-1 или БД-7-5
Рисунок 6 - Общий вид блока обработки информации БОИ-3

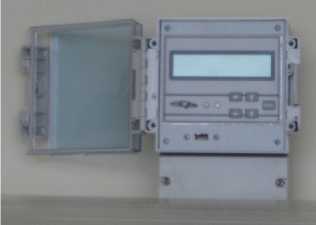

Рисунок 7 - Общий вид блока обработки информации БОИ-4
Рисунок 8 - Общий блока обработки информации БОИ-7
Рисунок 9 - Общий вид блока питания БП-2

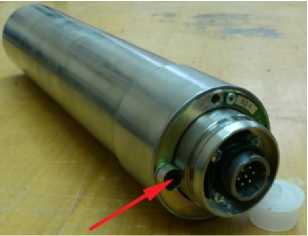

Рисунок 10 - Схема пломбировки от несанкционированного доступа блоков
БД-6-1, БД-6-1Д, БД-6-5, БД-6-5Д

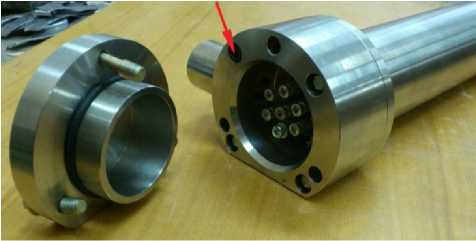

Рисунок 11 - Схема пломбировки от несанкционированного доступа блоков
БД-7-1, БД-7-1Д, БД-7-5, БД-7-5Д

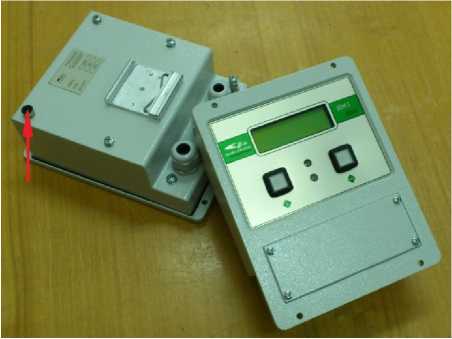

Рисунок 12 - Схема пломбировки от несанкционированного доступа блока БОИ-4
Программное обеспечениеПрограммное обеспечение входящего в состав прибора блока БОИ-4 представляет собой программный продукт, реализующий алгоритм работы блока в соответствии с его функциональными возможностями.
При подаче питания блок загружает из энергонезависимой памяти микроконтроллера следующие параметры: градуировочную зависимость, время усреднения, дату калибровки, фон, период архивации, пределы диапазона, аварийные пределы, необходимые вспомогательные коэффициенты и параметры. После инициализации программа опрашивает энергонезависимый таймер реального времени и получает текущую дату и время и на основе анализа дат определяет коэффициент распада источника.
Загруженные параметры после заставки выводятся на индикацию, и блок начинает измерение основного параметра. От поступающих на вход импульсов с блока детектирования программа производит усреднение частоты, коррекцию частоты, функциональное преобразование в основной измеряемый параметр и вывод его на дисплей. Также программа рассчитывает ток для токовой петли, который пропорционален значению основного измеряемого параметра.
Одновременно программа принимает измененные значения параметров, вводимых с клавиатуры на лицевой панели блока, заносит в энергонезависимую память контроллера и загружает их в процесс измерения.
Дополнительно в режиме архивации программа периодически заносит основной измеряемый параметр в буферную энергонезависимую память. При записи данных на флеш-диск программа осуществляет перенос архива из буферной памяти на записывающийся флеш-диск.
Блок работает под управлением программы «nov_archiv.hex», которая записывается в микроконтроллер блока.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) для модификации |
БОИ-4 |
БОИ-3 |
БОИ-7 |
|
Идентификационное наименование ПО |
Прошивка микроконтроллера блока |
Прошивка микроконтроллера блока |
Прошивка микроконтроллера блока |
|
Номер версии (идентификационный номер) ПО |
не ниже V 2.7 |
V3734 |
V3734 |
|
Цифровой идентификатор ПО |
00151В94 |
0032Е57 |
0032Е57 |
|
Алгоритм вычисления контрольной суммы исполянемого кода |
WIN-SFV32 v1.0 |
WIN-SFV32 v1.0 |
WIN-SFV32 v1.0 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений плотности жидких сред и пульп в трубопроводах в различных технологических установках, кг/м3 |
от 650 до 2200 |
|
Пределы допускаемой основной абсолютной погрешности измерений для трубопровода диаметром от 0,1 до 0,2 м, кг/м3:
|
±6,0 ±10,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений для трубопровода диаметром более 0,2 м и диапазона измерений плотности более 1700 кг/м3, кг/м3: -для модификаций 10, 12 - для модификаций 11, 13 |
±12,0 ±20,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений для трубопровода диаметром более 0,2 м и диапазона измерений плотности менее 1700 кг/м3, кг/м3:
|
±6,0 ±10,0 |
|
Пределы допускаемой дополнительной погрешности измерений за счет изменения температуры, кг/м3 |
0,5 основной абсолютной погрешности на каждые 10 °С в рабочем диапазоне температур |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Информационный электрический токовый выходной сигнал, изменяющийся в соответствии с изменением плотности контролируемого материала, мА |
от 4 до 20 |
|
Время установления рабочего режима плотномера после его включения, мин, не более |
30 |
|
Номинальное время усреднения, с |
250 |
|
Номинальная активность излучателя натрий - 22, Бк |
4Л05 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Режим работы |
круглосуточный |
|
Длина кабеля, соединяющего блок детектирования с блоком обработки информации (БОИ), м, не менее |
500 |
|
Параметры электрического питания: | |
|
- для измерителя с блоком обработки информации БОИ-3 или БОИ-4 и блоком питания БП-2 напряжение переменного тока, В |
от 90 до 260 |
|
- для измерителя с блоком обработки информации БОИ-7: напряжение постоянного тока, В напряжение переменного тока, В |
от 20 до 60 от 20 до 48 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015
|
IP-65 IP-54 от IP-54 до IP-65 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Уровень и вид взрывозащиты блоков детектирования БД-7-1,-1Д, -5, -5Д и блока обработки информации БОИ-7 взрывозащищённого исполнения |
РВ ЕхdI/1EхdПCT6 |
|
Рабочие условия эксплуатации: Температура окружающей среды, °С - для всех блоков детектирования |
от -40 до +70 |
|
- для блоков БОИ-3, БОИ-7 и БП-2 |
от 0 до +50 |
|
- для блока БОИ-4 |
от -20 до +50 |
|
Относительная влажность, %, не более |
95 |
|
Устойчивость к вибрации: - частотой, Гц |
от 10 до 55 |
|
- амплитуда смещения, мм, не более |
0,15 |
|
Габаритные размеры блоков измерителя плотности бесконтактного ИПБ-1К-ХХ, мм, не более: | |
|
- Блок детектирования БД-6-1 КЗРС.329000.006-01 или БД-6-5 КЗРС.329000.006-05 | |
|
- диаметр |
68 |
|
- длина |
326 |
|
- Блок детектирования БД-6-1Д КЗРС.329000.006-21 или БД-6-5Д КЗРС.329000.006-25: | |
|
- диаметр |
68 |
|
- длина |
496 |
|
- Блок детектирования БД-7-1 КЗРС.329000.007-01 или БД-7-5 КЗРС.329000.007-05: | |
|
- диаметр |
64 |
|
- диаметр вводного устройства |
95 |
|
- длина кабельного ввода |
60 |
|
- длина |
352 |
|
- Блок детектирования БД-7-1Д КЗРС.329000.007-21 или БД-7-5Д КЗРС.329000.007-25: | |
|
- диаметр |
64 |
|
- диаметр вводного устройства |
95 |
|
- длина кабельного ввода |
60 |
|
- длина |
530 |
|
- Блок обработки информации БОИ-3 КЗРС.843809.005 |
175x136x68 |
|
- Блок обработки информации БОИ-4 КЗРС.843390.004 |
215x165x110 |
|
- Блок обработки информации БОИ-7 КЗРС.843809.007 |
150x150x68 |
|
(без кабельного ввода) | |
|
- Блок питания БП-2 КЗРС.460423.010 |
115x110x65 |
|
- Кассета СН-1 КЗРС.180000.002 с радионуклидным источником ОСГИ Na-22 по ТУ 7018-001-08627537-06 | |
|
- диаметр |
140 |
|
78 |
|
- диаметр |
140 |
|
78 |
|
- диаметр |
140 |
|
- длина |
142 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Масса входящих в состав плотномера блоков, кг, не более: | |
|
- Блок детектирования БД-6-1 или БД-6-5 |
2,6 |
|
- Блок детектирования БД-6-1Д или БД-6-5Д |
4,3 |
|
- Блок детектирования БД-7-1 или БД-7-5 |
4,3 |
|
- Блок детектирования БД-7-1Д или БД-7-5Д |
6,1 |
|
- Блок обработки информации БОИ-3 |
0,91 |
|
- Блок обработки информации БОИ-4 |
0,8 |
|
- Блок обработки информации БОИ-7 |
6,4 |
|
- Блок питания БП-2 |
0,9 |
|
- Кассета СН-1 КЗРС.180000.002 с радионуклидным источником | |
|
ОСГИ натрий -22 по ТУ 7018-001-08627537-06 |
9,2 |
|
- с транспортной заглушкой |
18,4 |
|
- Кассета СН-2 КЗРС.180000.003 с радионуклидным источником | |
|
ОСГИ натрий -22 по ТУ 7018-001-08627537-06 |
8,2 |
|
- с транспортной заглушкой |
16,5 |
|
- Кассета СН-5 КЗРС.180000.012 с радионуклидным источником | |
|
ОСГИ натрий -22 по ТУ 7018-001-08627537-06 |
18,6 |
|
Среднее время безотказной работы измерителя плотности бесконтактного ИПБ-1К-ХХ, ч, не менее |
20000 |
|
Средний срок службы измерителя плотности бесконтактного ИПБ-1К-ХХ, лет, не менее |
6 |
наносится на титульный лист эксплуатационной документации типографским способом и на блок обработки информации измерителя плотности бесконтактного ИПБ-1К-ХХ в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Наименование |
Обозначение КЗРС. ... |
ИПБ-1К-10 |
ИПБ-1К-11 |
ИПБ-1К-12 |
ИПБ-1К-13 |
|
Блок детектирования БД-6-1 или БД-6-5 |
329000.006-01 или -05 |
1 | |||
|
Блок детектирования БД-6-1Д или БД-6-5Д |
329000.006-21 или -25 |
1 | |||
|
Устройство крепления БД-6-1 или БД-6-5 |
407460.062-01-80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550* |
1 | |||
|
Устройство крепления БД-6-1Д или БД-6-5Д |
407460.062-03-80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550* |
1 | |||
|
Блок детектирования БД-7-1 или БД-7-5 |
329000.007-01 или 05 |
1 | |||
|
Блок детектирования БД-7-1Д или БД-7-5Д |
329000.007-21 или 25 |
1 | |||
|
Устройство крепления БД-7-1 или БД-7-5 |
407460.063-01-80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550* |
1 | |||
|
Устройство крепления БД-7-1Д или БД-7-5Д |
407460.063-03-80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550* |
1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Блок БОИ-3 и блок питания БП-2 |
843809.005 460423.009 |
1 |
1 |
1 |
1 |
|
Блок БОИ-4 и блок питания БП-2 |
843390.004 460423.009 | ||||
|
Блок БОИ-7 |
843809.007 | ||||
|
кассета СН-1 |
180000.002** |
1 |
1 |
1 |
1 |
|
кассета СН-2 |
180000.003** | ||||
|
кассета СН-5 |
180000.012** | ||||
|
Руководство по эксплуатации |
843000.001РЭ |
1 |
1 |
1 |
1 |
|
Паспорт |
843000.001 ПС |
1 |
1 |
1 |
1 |
|
Примечания:
| |||||
осуществляется по документу МП РТ 1991-2018 «ГСИ. Измерители плотности бесконтактные ИПБ-1К-ХХ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 августа 2018 г.
Основные средства поверки:
-
- набор ареометров общего назначения АОН-2 по ГОСТ 18481-81 с диапазоном измерений от 1000 до 1270 кг/м3 с погрешностью ± 1 кг/м3;
-
- стенд для поверки и испытаний измерителя плотности бесконтактного ИПБ-1К КЗРС.137000.002;
-
- набор пластин-имитаторов с геометрическими размерами (300 ± 5) х (300 ± 5) мм и толщиной (10 ± 2) мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к измерителям плотности бесконтактным ИПБ-1К-ХХГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия
КЗРС.843000.001 ТУ Измеритель плотности бесконтактный ИПБ-1К. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-технический Экофизприбор» (ООО «НТЦ Экофизприбор»)
ИНН 7726724172
Юридический адрес: 117638, г. Москва, Варшавское шоссе, д.56, стр.2. Адрес: 115230, г. Москва, Варшавское шоссе, д. 46
Телефон: +7 (495) 797-64-25 , +7 (495) 797-64-26, +7 (495) 797-34-74 E -mail: mail@ecophyspribor.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96 E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в обеспечения единства измерений Росаккредитации.
