УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1200
Лист № 1
Всего листов 13
Регистрационный № 94120-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЛЕ МОНЛИД»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЛЕ МОНЛИД» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включают в себя следующие уровни.
Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы ИВК, радиосервер точного времени РСТВ-01-01 (далее - УССВ), автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в анатоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0.02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.:
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков посредством информационного кабеля RS-485 передается через GSM-модем по GSM-каналу связи с помощью технологии GPRS (резерв CSD) на сервер АО «Мосэнергосбыт».
На ИВК осуществляется обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации, её формирование и хранение в базе данных АИИС КУЭ, оформление отчетных документов.
ИВК АО «Мосэнергосбыт» также обеспечивает прием информации от других АИИС КУЭ утвержденного типа, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.
С ИВК передача информации в ПАК АО «АТС» за подписью ЭЦП субъекта ОРЭ, ООО «ЛЕ МОНЛИД» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит радиосервер точного времени РСТВ-01-01, синхронизирующий собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационныой системы ГЛОНАСС.
Сервер ИВК, периодически, с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени РСТВ-01-01 и при расхождении более чем на ±1 с, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени РСТВ-01-01.
Сравнение шкалы времени счетчиков электроэнергии происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на конструкцию средства измерений не предусмотрено.
АИИС КУЭ присвоен заводской номер 004. Заводской номер АИИС КУЭ наносится типографским способом на этикетку, которая располагается на корпусе сервера ИВК и в формуляре АИИС КУЭ типографским способом.
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) «Энергосфера». Уровень зашиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО «Энергосфера», установленного в ИВК, указаны в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Наименование ПО |
ПК «Энергосфера» |
|
Linux-подобные ОС | |
|
Идентификационное наименование ПО |
libpso metr.so |
|
Номер версии (идентификационный номер) ПО |
1e3eae897f3ce5aa58ff2ea6b948061 |
|
1 |
2 |
|
OC MS Wind |
ows |
|
Идентификационное наименование ПО |
pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.1.1 |
|
Цифровой идентификатор ПО |
cbeb6f6ca69318bed976e08a2bb7814b (для 32-разрядного сервера опроса), 6c13139810a85b44f78e7e5c9a3edb93 (для 64-разрядного сервера опроса) |
Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.
Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ
|
1 |
Наименование измерительного канала |
Состав измерительного канала |

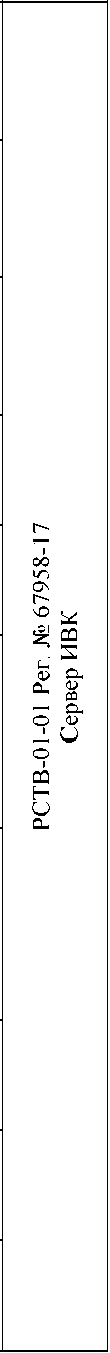

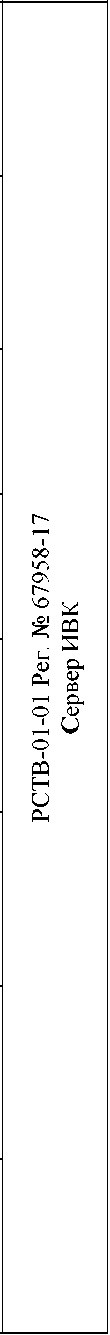

ИВК | ||
|
ТТ |
ТН |
Счетчик | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
г. Пермь, шоссе Космонавтов, 164б 2БКТП-10 кВ, ГРЩ 0,4 кВ, Ввод-1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
Г' 00 c^ Г' 1-' о Си СЬ lU ю о о и о m н и сц |
|
2 |
г. Пермь, шоссе Космонавтов 164б 2БКТП-10 кВ, ГРЩ 0,4 кВ, Ввод-2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
3 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т1 |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
4 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т2 |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
5 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ 1СШ 0,4 кВ, ф.1.4 |
Т-0,66 кл.т. 0,5S Ктт = 100/5 Рег. № 71031-18 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 | |
|
1 |
2 |
3 |
4 |
5 |
|
6 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ 2СШ 0,4 кВ, ф.2.6 |
Т-0,66 кл.т. 0,5S Ктт = 100/5 Рег. № 71031-18 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
7 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ 1СШ 0,4 кВ, ф.1.5 |
Т-0,66 кл.т. 0,5S Ктт = 300/5 Рег. № 71031-18 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
8 |
г. Екатеринбург, Базовый пер. 45 ТП-70500 10 кВ, РУ-0,4 кВ 2СШ 0,4 кВ, ф.2.5 |
Т-0,66 кл.т. 0,5S Ктт = 300/5 Рег. № 71031-18 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
9 |
г. Ижевск, ул. Камбарская ГРЩ-0,4 кВ, Ввод 1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
10 |
г. Ижевск, ул. Камбарская ГРЩ-0,4 кВ, Ввод 2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
11 |
г. Набережные Челны, ул. Машиностроитель ная 29, ГРЩ-0,4 кВ, 1СШ 0,4 кВ, Ввод 1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
12 |
г. Набережные Челны, ул. Машиностроитель ная 29, ГРЩ-0,4 кВ, 2СШ 0,4 кВ, Ввод 2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
13 |
г. Омск ул. Амурская д. 21 ГРЩ 0,4 кВ, Ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
14 |
г. Омск ул. Амурская д. 21 ГРЩ 0,4 кВ, Ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
15 |
г. Новосибирск ул. Мясниковой 35 ГРЩ-0,4 кВ, Ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
|
16 |
г. Новосибирск ул. Мясниковой 35 ГРЩ-0,4 кВ, Ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
17 |
г. Новосибирск Фабричный переулок 11 ГРЩ-0,4 кВ, Ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
18 |
г. Новосибирск Фабричный переулок 11 ГРЩ-0,4 кВ, Ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2500/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
19 |
г. Кемерово Ленинградский проспект 28Б ТП 714 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т1 |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
20 |
г. Кемерово Ленинградский проспект 28Б ТП 714 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т2 |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
21 |
г. Иркутск ул. Набережная Иркута ТП-5861 10 кВ, РУ-0,4 кВ, Ввод Т-1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
22 |
г. Иркутск ул. Набережная Иркута ТП-5861 10 кВ, РУ-0,4 кВ, Ввод Т-2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2500/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
23 |
г. Киров ул. Луганская 53/1 ГРЩ-0,4 кВ, Ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
24 |
г. Киров ул. Луганская 53/1 ГРЩ-0,4 кВ, Ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
|
25 |
Волгоградская обл. г. Волжский пр-т Ленина 2Ж ГРЩ-0,4 кВ (Торговый центр Леруа Мерлен), 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
26 |
Волгоградская обл. г. Волжский пр-т Ленина 2Ж ГРЩ-0,4 кВ (Торговый центр Леруа Мерлен), 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
27 |
Костромская обл. Костромской р-н п. Караваево ш. Красносельское д.1 ГРЩ-0,4 кВ, Ввод 1 0,4 кВ |
ТТК кл.т. 0,5S Ктт = 2500/5 Рег. № 76349-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
28 |
Костромская обл. Костромской р-н п. Караваево ш. Красносельское д.1 ГРЩ-0,4 кВ, Ввод 2 0,4 кВ |
ТТК кл.т. 0,5S Ктт = 2500/5 Рег. № 76349-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
29 |
г. Курск ул. Энгельса 115 ГРЩ 0,4 кВ, 1СШ 0,4 кВ, Ввод 1 0,4 кВ |
ТТН кл.т. 0,5S Ктт = 3000/5 Рег. № 75345-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
30 |
г. Курск ул. Энгельса 115 ГРЩ 0,4 кВ, 2СШ 0,4 кВ, Ввод 2 0,4 кВ |
ТТН кл.т. 0,5S Ктт = 3000/5 рег. №75345-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
31 |
г. Псков Рижский проспект ГРЩ-0,4 кВ Торговый центр Леруа Мерлен, 1СШ-0,4 кВ, ввод-1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
|
32 |
г. Псков Рижский проспект ГРЩ-0,4 кВ Торговый центр Леруа Мерлен, 2СШ-0,4 кВ, ввод-2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
33 |
г. Саратов Волжский район п. Зональный ТП 10 кВ, ввод 0,4 кВ Т1 |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
34 |
г. Саратов Волжский район п. Зональный ТП 10 кВ, ввод 0,4 кВ Т2 |
ТТИ кл.т. 0,5S Ктт = 2000/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
35 |
г. Санкт-Петербург Петергофское ш д. 96 ГРЩ-0,4 кВ, 1СШ-0,4 кВ, Ввод 1 0,4 кВ |
Т-0,66 кл.т. 0,5S Ктт = 1500/5 Рег. № 71031-18 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
36 |
г. Санкт-Петербург Петергофское ш д. 96 ГРЩ-0,4 кВ, 2СШ-0,4 кВ, Ввод 2 0,4 кВ |
Т-0,66 кл.т. 0,5S Ктт = 1500/5 Рег. № 71031-18 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
37 |
г. Санкт-Петербург Петергофское ш д. 96 ГРЩ-0,4 кВ, 2 СШ 0,4 кВ, КЛ-0,4 кВ Галактика Автомойка |
- |
- |
Меркурий 234 кл.т. 1/2 Рег. № 75755-19 |
|
38 |
г. Санкт-Петербург Руставели 59 ГРЩ-0,4 кВ, РУ 0,4 кВ, I СШ 0,4 кВ, КЛ-0,4 кВ |
Т-0,66 кл.т. 0,5S Ктт = 1000/5 Рег. № 67928-17 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
39 |
г. Санкт-Петербург Руставели 59 ГРЩ-0,4 кВ, РУ 0,4 кВ, II СШ 0,4 кВ. КЛ-0,4 кВ |
Т-0,66 кл.т. 0,5S Ктт = 1000/5 Рег. № 67928-17 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
|
40 |
г. Новороссийск село Цемдолина ул. Ленина ТП-10 кВ, ГРЩ 0,4 кВ, Ввод-1 0,4 кВ |
ТТН кл.т. 0,5S Ктт = 3000/5 Рег. № 75345-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
41 |
г. Новороссийск село Цемдолина ул. Ленина ТП-10 кВ, ГРЩ 0,4 кВ, Ввод-2 0,4 кВ |
ТТН кл.т. 0,5S Ктт = 3000/5 Рег. № 75345-19 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
42 |
г. Санкт-Петербург Парашютная 60 В ГРЩ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1 0,4 кВ |
ТШП-0,66 У3 кл.т. 0,5S Ктт = 800/5 Рег. № 86359-22 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
43 |
г. Санкт-Петербург Парашютная 60 В ГРЩ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2 0,4 кВ |
ТШП-0,66 У3 кл.т. 0,5S Ктт = 800/5 Рег. № 86359-22 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
44 |
г. Санкт-Петербург Уральская д. 20 лит. А ГРЩ-0,4 кВ, 1 СШ 0,4 кВ, Ввод 1 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 1500/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
45 |
г. Санкт-Петербург Уральская д. 20 лит. А ГРЩ-0,4 кВ, 2 СШ 0,4 кВ, Ввод 2 0,4 кВ |
ТТИ кл.т. 0,5S Ктт = 1500/5 Рег. № 28139-12 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
46 |
г. Тверь Октябрьский проспект НТП 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т1 |
ТШП-0,66 У3 кл.т. 0,5S Ктт = 1500/5 Рег. № 64182-16 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
47 |
г. Тверь Октябрьский проспект НТП 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т2 |
ТШП-0,66 У3 кл.т. 0,5S Ктт = 1500/5 Рег. № 64182-16 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
48 |
г. Череповец Октябрьский просп. 23 ГРЩ-0,4 кВ, ввод 1 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
"V о 00 m ' Н S’ CL с t®! CQ и & fe и СЦ |
|
49 |
г. Череповец Октябрьский просп. 23 ГРЩ-0,4 кВ, ввод 2 0,4 кВ |
ТСН кл.т. 0,5S Ктт = 2000/5 Рег. № 26100-03 |
- |
Меркурий 234 кл.т. 0,5S/1 Рег. № 75755-19 |
Примечания:
-
1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2. при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
2 Допускается замена УССВ на аналогичные утвержденных типов.
-
3 Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО)
-
4 Замена оформляется техническим актом в установленном на Предпрнятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Метрологические характеристики
|
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
61(2)'% |
55(10) %, |
520 % |
5100 % | ||
|
I1(2)% I изм< I 5 % |
I5(10) %^I изм<1 20 % |
I20 %^Iизм<I100% |
I100 '%■' Ih;m" 112(0% | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 - 36, 38 - 49 (Счетчик 0,5S; ТТ 0,5S) |
1,0 |
±1,7 |
±0,6 |
±0,5 |
±0,5 |
|
0,8 |
±2,4 |
±0,8 |
±0,6 |
±0,6 | |
|
0,5 |
±4,6 |
±1,3 |
±0,9 |
±0,9 | |
|
37 (Счетчик 1,0) |
1,0 |
- |
±0,6 |
±0,5 |
±0,5 |
|
0,8 |
- |
±0,8 |
±0,6 |
±0,6 | |
|
0,5 |
- |
±1,3 |
±0,9 |
±0,9 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
§2% |
§5(10) %, |
§20 % |
5100 % | ||
|
I2% < I изм< I 5 % |
I5(1O) %<I изм<1 20 % |
I20 %<1изм<1100% |
I1OO %<1изм<1120% | ||
|
1 - 36, 38 - 49 (Счетчик 1,0; ТТ O,5S) |
0,8 |
±3,8 |
±1,4 |
±1,O |
±1,O |
|
О,5 |
±2,3 |
±0,9 |
±0,8 |
±0,8 | |
|
37 (Счетчик 2,0) |
0,8 |
- |
±1,4 |
±1,O |
±1,O |
|
О,5 |
- |
±0,9 |
±0,8 |
±0,8 | |
|
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
51(2)% |
55(1O) %, |
52O % |
5100 % | ||
|
I1(2)% < I изм< I 5 % |
I5(1O) %<I изм<1 20 % |
I20 %<1изм<1100% |
I1OO %<1изм<1120% | ||
|
1 - 36, 38 - 49 (Счетчик O,5S; ТТ O,5s) |
1,О |
±2,О |
±0,8 |
±0,8 |
±0,8 |
|
0,8 |
±27 |
±1,O |
±0,9 |
±0,9 | |
|
О,5 |
±4,8 |
±1,4 |
±1,2 |
±1,2 | |
|
37 (Счетчик 1,0) |
1,О |
- |
±0,8 |
±0,8 |
±0,8 |
|
0,8 |
- |
±1,O |
±0,9 |
±0,9 | |
|
О,5 |
- |
±1,4 |
±1,2 |
±1,2 | |
|
Номер ИК |
COSф |
Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±5), %, при доверительной вероятности, равной 0,95 | |||
|
5?% |
55(1O) %, |
52O % |
5100 % | ||
|
I2% < I изм< I 5 % |
I5(1O) %<I изм<1 20 % |
I20 %<1изм<1100% |
I1OO %<1изм<1120% | ||
|
1 - 36, 38 - 49 (Счетчик 1,0; ТТ O,5S) |
0,8 |
±4,5 |
±2,O |
±1,7 |
±1,7 |
|
О,5 |
±3,3 |
±1,6 |
±1,5 |
±1,5 | |
|
37 (Счетчик 2,О) |
0,8 |
- |
±2,O |
±1,7 |
±1,7 |
|
О,5 |
- |
±1,6 |
±1,5 |
±1,5 | |
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с
Пр имечания:
-
1 Границы интервала допускаемой относительной погрешности 51(2)%p для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности §i(2)%p и 52%Q для COSO' 1.0 нормируются от I2%.
-
2 Границы интервала допускаемой относительной погрешности ИК № 37 нормируются от I10%
-
3 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).
Таблица 4 - Основные технические
ИИК
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
49 |
|
Нормальные условия применения: параметры сети: напряжение, % от Uном |
от 99 до 101 |
|
ток, % от Ьюм |
от 1(10) до 120 |
|
коэффициент мощности cos9 |
0,87 |
|
температура окружающей среды, °С |
от +21 до +25 |
|
частота, Г ц |
50 |
|
Рабочие условия применения: параметры сети: напряжение, % от Uном |
от 90 до 110 |
|
ток, % от Ьюм |
от 1(10) до 120 |
|
коэффициент мощности, не менее |
0,5 |
|
частота, Гц |
от 46,9 до 50,4 |
|
температура окружающей среды для ТТ, °С |
от -40 до +40 |
|
температура окружающей среды для счетчиков, °С |
от +10 до +30 |
|
температура окружающей среды для сервера, °С |
от +10 до +30 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, % не более |
98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: среднее время наработки на отказ, ч, не менее |
320000 |
|
среднее время восстановления работоспособности, ч, не более |
72 |
|
РСТВ-01-01: Коэффициент готовности, ч, не менее |
0,95 |
|
среднее время восстановления работоспособности, ч, не более |
24 |
|
Север БД Коэффициент готовности, ч, не менее |
0,99 |
|
среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации Счетчики: Тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
45 |
|
При отключении питания, лет, не менее |
5 |
|
Сервер БД: Хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:
- в журнале событий счетчика:
-
- параметрирования:
-
- пропадания напряжения;
-
- коррекции времени в счетчике.
-
- в журнале событий сервера:
-
- журналы событий счетчика;
-
- параметрирования сервера:
-
- коррекции времени в сервере.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика;
-
- промежуточных клеммников вторичных цепей напряжения:
-
- испытательной коробки;
-
- сервера ПВК.
-
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования подписи);
-
- установка пароля на счетчик;
-
- установка пароля на сервер ИВК.
Возможность коррекции времени в:
-
- счетчиках (функция автоматизирована):
-
- сервере ИВК (функция автоматизирована).
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность средства измеренийКомплектность АИИС КУЭ приведена в таблице 5.
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной
электроэнергии (АИИС КУЭ) ООО «ЛЕ МОНЛИД». Методика измерений аттестована
ФБУ «Ростест-Москва», уникальный номер записи
№ RA.RU.311703.
коммерческого учета
в реестре
аккредитованных лиц
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТТИ |
54 шт. |
|
Трансформатор тока |
Т-0,66 |
18 шт. |
|
Трансформатор тока |
ТСН |
36 шт. |
|
Трансформатор тока |
ТТК |
6 шт. |
|
Трансформатор тока |
ТТН |
12 шт. |
|
Трансформатор тока |
ТШ-0,66 |
6 шт. |
|
Трансформатор тока |
ТШП-0,66 У3 |
12 шт. |
|
Счетчик электрической энергии многофункциональный |
Меркурий 234 |
49 шт. |
|
Радиосервер точного времени |
РСТВ- 01-01 |
1 шт. |
|
Сервер |
- |
1 шт. |
|
Формуляр |
МТЦ-ЦОКК/22001000-03.ФО |
1 экз. |
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ПравообладательАкционерное общество «Мосэнергосбыт» (АО «Мосэнергосбыт») ИНН 7736520080
Адрес: 117312, г. Москва, ул. Вавилова, д. 9 Телефон: +7 (495) 981-98-19
Факс: +7 (495) 664-81-33
E-mail: info@mosenergsbyt.ru
ИзготовительАкционерное общество «Мосэнергосбыт» (АО «Мосэнергосбыт») ИНН 7736520080
Адрес: 117312, г. Москва, ул. Вавилова, д. 9 Телефон: +7 (495) 981-98-19
Факс: +7 (495) 664-81-33
E-mail: info@mosenergsbyt.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - РОСТЕСТ» (ФБУ «НИЦ ПМ - РОСТЕСТ»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1200
Лист № 1
Всего листов 13
Регистрационный № 79437-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
коммерческого
Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) Филиал ПАО «РусГидро» - «Бурейская ГЭС»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиал ПАО «РусГидро» - «Бурейская ГЭС» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной энергии, а также для автоматизированного сбора, обработки, хранения, отображения и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную многоуровневую (двухуровневую для ИК №№ 16-17 и трехуровневую для ИК №№ 1-15 и 18-20) автоматизированную систему с централизованным управлением и распределённой функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - информационно-измерительный комплекс (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электроэнергии, вторичные измерительные цепи (для ИК №№ 1-17).
-
2- й уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройства сбора и передачи данных (УСПД) и коммутационное оборудование (для ИК №№ 1-15 и 18-20).
-
3- й уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ, включающий в себя сервер базы данных (сервер БД), обеспечивающий функции сбора и хранения результатов измерений, сервер точного времени, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, технические средства приема-передачи данных (для ИК №№ 1-17).
Измерительные каналы (ИК) состоят из двух (ИК №№ 16-17) и трех
(ИК №№ 1-15 и 18-20) уровней АИИС КУЭ.
Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Каждые 30 минут УСПД (для ИК №№ 1-15 и 18-20) и сервер базы данных (Сервер БД) (для ИК №№ 16-17) производят опрос всех подключенных к ним цифровых счетчиков ИК. Полученная информация записывается в энергонезависимую память УСПД и сервера БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее накопление.
Передача накопленных данных с УСПД на сервер БД происходит по проводным линиям связи.
Сервер БД, с периодичностью один раз в 30 минут производит опрос УСПД уровня ИВКЭ. Полученная информация записывается в базу данных сервера БД.
На верхнем - третьем уровне системы выполняется дальнейшая обработка, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии осуществляется в соответствии с согласованными сторонами регламентами.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе серверов точного времени ССВ-1Г (основной и резервный). Сервера точного времени ССВ-1Г осуществляют прием и обработку сигналов времени глобальной навигационной спутниковой системой ГЛОНАСС/GPS, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сличение времени сервера БД с сервером точного времени происходит с периодичностью 1 раз в 30 минут. Коррекция часов сервера БД выполняется при расхождении времени с сервером точного времени более чем на ±1 с (программируемый параметр). Сличение времени УСПД с сервером БД происходит с периодичностью 1 раз в 30 минут, коррекция производится при расхождении времени более чем на ±1 с (программируемый параметр). Сличение времени счетчиков ИК №№ 1-15 и 18-20 с УСПД проводится с периодичностью 1 раз в 30 минут, коррекция времени счетчиков производится при расхождении времени счетчиков и УСПД более чем на ±2 с (программируемый параметр). Сличение времени счетчиков ИК №№ 16-17 с сервером БД происходит с периодичностью 1 раз в 30 минут, коррекция времени счетчиков производится при расхождении времени счетчиков и сервера БД более чем на ±2 с (программируемый параметр).
Журналы событий счетчиков электроэнергии и УСПД отражают: время (дата, часы, минуты, секунды) до и после коррекции.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер ЕСЭ-004 средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Программное обеспечениеВ АИИС КУЭ используется ПО «АльфаЦЕНТР».
ПО предназначено для автоматического сбора, обработки и хранения данных, отображения полученной информации в удобном для анализа и отчётности виде, взаимодействия со смежными системами.
Идентификационные данные ПО «АльфаЦЕНТР», указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АльфаЦЕНТР |
|
Номер версии (идентификационный номер) ПО |
не ниже 15.10.03 |
|
Цифровой идентификатор ПО |
3e736b7f380863f44cc8e6f7bd211c54 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические и технические характеристикиСостав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 2-4.
Таблица 2 - Состав ИК Л И ИС КУЭ и их
|
1 |
Наименование точки измерений |
Измерительные компоненты |
Вид электроэнергии | |||
|
ТТ |
TH |
Счетчик |
УСПД/УССВ | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
Бурейская ГЭС, ГА1 (15,75 кВ) |
GSR Кл.т. 0,2 Ктт= 16000/5 Per. № 25477-03 |
UGE 17,5 ВЗ Кл.т. 0,2 Ктн = 15750/л/3/100/х/3 Per. № 78692-20 |
А1802RAL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11 |
RTU-327 Per. № 41907-09/ ССВ-1Г Per. № 58301-14 |
Активная Реактивная |
|
2 |
Бурейская ГЭС, ГА2 (15,75 кВ) |
GSR Кл.т. 0,2 Ктт= 16000/5 Per. № 25477-03 |
UGE 17,5 ВЗ Кл.т. 0,2 Ктн = 15750/л/3/100/х/3 Per. № 78692-20 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11 |
Активная Реактивная | |
|
3 |
Бурейская ГЭС, ГАЗ (15,75 кВ) |
GSR Кл.т. 0,2 Ктт= 16000/5 Per. № 25477-03 |
UGE 17,5 ВЗ Кл.т. 0,2 Ктн = 15750/л/3/100/х/3 Per. № 78692-20 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11 |
Активная Реактивная | |
|
4 |
Бурейская ГЭС, ГА4 (15,75 кВ) |
GSR Кл.т. 0,2 Ктт= 16000/5 Per. № 25477-03 |
UGE 17,5 ВЗ Кл.т. 0,2 Ктн = 15750/л/3/100/х/3 Per. № 78692-20 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11 |
Активная Реактивная | |
|
1 |
2 |
3 |
4 |
5 |
|
5 |
Бурейская ГЭС, ГА5 (15,75 кВ) |
GSR Кл.т. 0,2 Ктт= 16000/5 Per. № 25477-03 |
UGE 17,5 ВЗ Кл.т. 0,2 Ктн = 15750/л/3/100/л/3 Per. № 78692-20 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11 |
|
6 |
Бурейская ГЭС, ГА6 (15,75 кВ) |
GSR Кл.т. 0,2 Ктт= 16000/5 Per. № 25477-03 |
UGE 17,5 ВЗ Кл.т. 0,2 Ктн = 15750/л/3/100/л/3 Per. № 78692-20 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11 |
|
7 |
Бурейская ГЭС, РУ-500 кВ, яч. 2, ВЛ-500 кВ Бурейская ГЭС-Амурская |
JK ELK СВ/3 Кл.т. 0,2S Ктт = 2000/1 Per. № 28007-04 |
НДЕ-М-500 Кл.т. 0,2 Ктн = 500000/л/3/100л/3 Per. №26197-03 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11 |
|
8 |
Бурейская ГЭС, РУ-500 кВ, яч. 4, ВЛ-500 кВ Бурейская ГЭС-Хабаровская №1 |
JK ELK СВ/3 Кл.т. 0,2S Ктт = 2000/1 Per. № 28007-04 |
НДЕ-М-500 Кл.т. 0,2 Ктн = 500000/л/3/100л/3 Per. №26197-03 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,2S/0,5 Per. № 31857-11 |
Активная
Реактивная
Активная
RTU-327 Per. № 41907-09/
ССВ-1Г Per. № 58301-14
Реактивная
Активная
Реактивная
Активная
Реактивная
|
1 |
2 |
3 |
4 |
5 |
|
9 |
Бурейская ГЭС, РУ-500 кВ, яч. 6, ВЛ-500 кВ Бурейская ГЭС-Хабаровская №2 |
JK ELK СВ/3 Кл.т. 0,28 Ктт = 2000/1 Per. № 28007-04 |
НДЕ-М-500 Кл.т. 0,2 Ктн = 500000/л/3/100л/3 Per. №26197-03 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11 |
|
10 |
Бурейская ГЭС, ОРУ-220 кВ, яч. 13, ВЛ 220 кВ Бурейская ГЭС - Завитая I цепь |
ТВ-220 Кл.т. 0,2 Ктт = 1200/1 Per. № 20644-03 |
СРВ-245 Кл.т. 0,2 Ктн = 220000/л/3/100л/3 Per. № 15853-06 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11 |
|
11 |
Бурейская ГЭС, ОРУ-220 кВ, яч. 14, ВЛ 220 кВ Бурейская ГЭС - Завитая II цепь |
ТВ-220 Кл.т. 0,2 Ктт = 1200/1 Per. № 20644-03 |
СРВ-245 Кл.т. 0,2 Ктн = 220000/л/3/100л/3 Per. № 15853-06 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11 |
|
12 |
Бурейская ГЭС, ОРУ- 220 кВ, яч. 4, ВЛ 220 кВ Бурейская ГЭС -Талакан №1 с отпайкой на ПС Куруктачи |
ТВ-220 Кл.т. 0,2 Ктт = 600/1 Per. № 20644-03 |
СРВ-245 Кл.т. 0,2 Ктн = 220000/л/3/100л/3 Per. № 15853-06 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11 |
Активная
Реактивная
Активная
RTU-327
Per. №
41907-09/
ССВ-1Г
Per. №
58301-14
Реактивная
Активная
Реактивная
Активная
Реактивная
|
1 |
2 |
3 |
4 |
5 |
|
13 |
Бурейская ГЭС, ОРУ-220 кВ, яч. 5, ВЛ 220 кВ Бурейская ГЭС -Талакан №2 с отпайкой на ПС Куруктачи |
ТВ-220 Кл.т. 0,2 Ктт = 600/1 Per. № 20644-03 |
СРВ-245 Кл.т. 0,2 Ктн = 220000/л/3/100л/3 Per. № 15853-06 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11 |
|
14 |
Бурейская ГЭС, ОРУ- 220 кВ, ОВ1 220 кВ |
ТВ-220 Кл.т. 0,2 Ктт= 1200/1 Per. № 20644-03 |
СРВ-245 Кл.т. 0,2 Ктн = 220000/л/3/100л/3 Per. № 15853-06 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11 |
|
15 |
Бурейская ГЭС, ОРУ- 220 кВ, ОВ2 220 кВ |
ТВ-220 Кл.т. 0,2 Ктт= 1200/1 Per. № 20644-03 |
СРВ-245 Кл.т. 0,2 Ктн = 220000/л/3/100л/3 Per. № 15853-06 |
Al 802RAL-P4GB-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11 |
Активная
Реактивная
RTU-327
Per. № 41907-09/
ССВ-1Г Per. № 58301-14
Активная
Реактивная
Активная
Реактивная
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
16 |
ПС 35 кВ №4, ЗРУ-6 кВ, 1с.ш., яч. №8 |
ТОЛ юхлз Кл.т. 0,5 Ктт = 200/5 Per. № 7069-82 |
НАМИ-10 Кл.т. 0,2 Ктн = 6000/100 Per. № 57274-14 |
A1805RL-P4GB-DW-4 Кл.т. 0,58/1,0 Per. № 31857-11 |
ССВ-1Г Per. № 58301-14 |
Активная Реактивная |
|
17 |
ПС 35 кВ №4, ЗРУ-6 кВ, 2с.ш., яч. №12 |
ТОЛ-10 Кл.т. 0,5 Ктт = 200/5 Per. № 7069-07 |
НАМИ-10 Кл.т. 0,2 Ктн = 6000/100 Per. № 57274-14 |
A1805RL-P4GB-DW-4 Кл.т. 0,58/1,0 Per. № 31857-11 |
Активная Реактивная | |
|
18 |
Бурейская ГЭС, РУ-500 кВ, Р-Ам.1 |
JK ELK СВ/3 Кл.т. 0,28 Ктт = 1000/1 Per. № 28007-04 |
НДЕ-М-500 Кл.т. 0,2 Ктн = 500000/л/3/100л/3 Per. №26197-03 |
СЭТ-4ТМ.03М.16 Кл.т. 0,28/0,5 Per. № 36697-17 |
RTU-327 Per. № 41907-09/ ССВ-1Г Per. № 58301-14 |
Активная Реактивная |
|
19 |
Бурейская ГЭС, РУ-500 кВ, Р-Хаб.1 |
JK ELK СВ/3 Кл.т. 0,28 Ктт = 1000/1 Per. № 28007-04 |
НДЕ-М-500 Кл.т. 0,2 Ктн = 500000/л/3/100л/3 Per. №26197-03 |
СЭТ-4ТМ.03М.16 Кл.т. 0,28/0,5 Per. № 36697-17 |
Активная Реактивная |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
20 |
Бурейская ГЭС, РУ-500 кВ, Р-Хаб.2 |
JK ELK СВ/3 Кл.т. 0,2S Ктт= 1000/1 Per. № 28007-04 |
НДЕ-М-500 Кл.т. 0,2 Ктн = 500000/л/3/100л/3 Per. №26197-03 |
СЭТ-4ТМ.03М.16 Кл.т. 0,28/0,5 Per. № 36697-17 |
RTU-327 Per. № 41907-09/ ССВ-1Г Per. № 58301-14 |
Активная Реактивная |
|
Примечания:
| ||||||
Таблица 3 - Метрологические характеристики ИК
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±5), % |
Границы погрешности в рабочих условиях (±5), % |
|
Активная |
0,5 |
2,2 | |
|
1 - 6, 10 - 15 |
Реактивная |
1,1 |
2,1 |
|
Активная |
0,5 |
2,1 | |
|
7 - 9, 18 - 20 |
Реактивная |
1,1 |
2,3 |
|
Активная |
1,0 |
5,8 | |
|
16, 17 |
Реактивная |
2,2 |
4,5 |
|
Пределы допускаемой погрешности |
±5 | ||
|
СОЕВ, с | |||
|
Примечания: | |||
| |||
|
соответствующие P = |
0,95. | ||
|
3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном, cosm = 0,5 и | |||
|
температуры окружающего воздуха в месте расположения счетчиков электроэнергии | |||
|
от минус 10 до плюс 30 °С. | |||
Таблица 4 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нормальные условия: | |
|
параметры сети: | |
|
- напряжение, % от ином |
от 99 до 101 |
|
- сила тока, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности, cosm |
0,87 |
|
- температура окружающей среды ,°C |
от +21 до +25 |
|
Условия эксплуатации: | |
|
параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- сила тока, % от 1ном |
от 2(5) до 120 |
|
- коэффициент мощности |
от 0,5 инд до 0,8 емк |
|
диапазон рабочих температур окружающего воздуха, °C | |
|
- для ТТ и ТН |
от -45 до +40 |
|
- для счетчиков |
от -40 до +60 |
|
- для УСПД |
от +1 до +50 |
|
- для УССВ |
от +5 до +40 |
|
1 |
2 |
|
Надежность применяемых в АИИС КУЭ компонентов: | |
|
счетчики электроэнергии Альфа А1800: | |
|
- среднее время наработки на отказ, ч, не менее |
120000 |
|
- среднее время восстановления работоспособности, ч, не более |
72 |
|
счетчики электроэнергии СЭТ-4ТМ.03М: | |
|
- среднее время наработки на отказ, ч, не менее |
220000 |
|
- среднее время восстановления работоспособности, ч, не более |
72 |
|
УСПД RTU-327 | |
|
- наработка на отказ, ч, не менее |
35000 |
|
- время восстановления, ч, не более |
24 |
|
ИВК: | |
|
- коэффициент готовности, не менее |
0,99 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации ИИК: | |
|
- счетчики электроэнергии: | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
45 |
|
ИВКЭ: | |
|
- суточные данные о тридцатиминутных приращениях | |
|
электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
|
ИВК: | |
|
- результаты измерений, состояние объектов и средств измерений, | |
|
лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и У СПД;
-
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- счетчика электрической энергии;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- сервера БД.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- счетчика электрической энергии;
-
- УСПД;
-
- сервера БД.
Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- сервере БД (функция автоматизирована).
Возможность сбора информации:
-
- о состоянии средств измерений;
-
- о результатах измерений (функция автоматизирована).
Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измеренийКомплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество |
|
Трансформаторы тока |
GSR |
18 шт. |
|
Трансформаторы тока |
JK ELK CB/3 |
18 шт. |
|
Трансформаторы тока |
ТВ-220 |
18 шт. |
|
Трансформаторы тока |
ТОЛ-10 |
4 шт. |
|
Трансформаторы напряжения |
UGE 17,5 B3 |
18 шт. |
|
Трансформаторы напряжения |
НДЕ-М-500 |
9 шт. |
|
Трансформаторы напряжения |
СРВ-245 |
6 шт. |
|
Трансформаторы напряжения |
НАМИ-10 |
2 шт. |
|
Счетчики электрической энергии многофункциональные |
Альфа А1800 |
17 шт. |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
3 шт. |
|
Устройства сбора и передачи данных |
RTU-327 |
1 шт. |
|
Сервер синхронизации времени |
ССВ-1Г |
2 шт. |
|
Формуляр |
НТАС.422231.004.ФО |
1 экз. |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Филиал ПАО «РусГидро» - «Бурейская ГЭС», аттестованном ООО «РусЭнергоПром», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312149.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 59793-2021 Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;
ГОСТ Р 8.596-2002 Основные положения.
ГСИ. Метрологическое обеспечение измерительных систем.
Изготовительакционерного общества «Федеральная гидрогенерирующая «Бурейская ГЭС» (Филиал ПАО «РусГидро» - «Бурейская
Филиал Публичного компания-РусГидро» -ГЭС»)
Адрес: 676730, Амурская обл., п. Талакан Телефон: +7 (416) 342-83-33
E-mail: burges@rushydro.ru
Испытательный центрответственностью
«Энергокомплекс»
Общество с ограниченной
(ООО «Энергокомплекс») ИНН 7444052356
Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск, ул. Комсомольская, д. 130, стр. 2, помещ. 1, ком. № 510
Юридический адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, оф. 23 Телефон: +7 (351) 951-02-67
E-mail: encomplex@yandex.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312235.
ы части вносимых изменений
Общество с ограниченной ответственностью ИНВЕСТИНИОННО-ИНЖИНИРИНГОВАЯ ГРУППА «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)
Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск,
ул. Комсомольская, д. 130, стр. 2, помещ. 1, неж. помещ. 34, 38, 39, 41
Юридический адрес: 455038, Челябинская обл., г. Магнитогорск, пр-кт Ленина, д. 124, оф. 15
Телефон: +7 (982) 282-82-82
Факс: +7 (982) 282-82-82
Е-mail: cameol@bk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312601.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1200
Лист № 1
Всего листов 4
Регистрационный № 86521-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и параметров нефтегазоводяной смеси Черемшанского ЦДНГ АО «Булгарнефть»
Назначение средства измеренийСистема измерений количества и параметров нефтегазоводяной смеси Черемшанского ЦДНГ АО «Булгарнефть» (далее по тексту - СИКНС) предназначена для автоматизированных измерений массового расхода и массы нефтегазоводяной смеси, определения массы нетто нефти в составе нефтегазоводяной смеси.
Описание средства измеренийПринцип действия СИКНС основан на использовании прямого метода динамических измерений массы нефтегазоводяной смеси (далее по тексту - нефти) с помощью счетчиков-расходомеров массовых Micro Motion модели CMF (далее по тексту - МПР). Выходные электрические сигналы измерительных преобразователей МПР поступают на соответствующие входы комплекса измерительно-вычислительного «ОКТОПУС-Л» («OCTOPUS-L») (далее по тексту - ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Массу нетто нефти определяют как разность массы нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей, свободного и растворенного газов в нефти.
Конструктивно СИКНС состоит из блока фильтров, блока измерительных линий (БИЛ), узла подключения передвижной поверочной установки (ПУ), блока измерений параметров нефти (далее по тексту - БИК) и системы сбора и обработки информации (далее по тексту - СОИ). Технологическая обвязка и запорная арматура СИКНС не допускает неконтролируемые пропуски и утечки нефти.
БИЛ состоит из входного и выходного коллекторов, рабочей измерительной линии (ИЛ) и контрольно-резервной ИЛ.
БИК выполняет функции измерения и оперативного контроля параметров нефти, а также отбора проб для лабораторного контроля параметров нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012.
Узел подключения передвижной ПУ предназначен для проведения поверки и контроля метрологических характеристик (КМХ) МПР по передвижной ПУ.
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: два ИВК (рабочий и резервный), осуществляющие сбор измерительной информации и формирование отчетных данных; два автоматизированных рабочих места оператора на базе ПО ПК «Rate АРМ оператора УУН» (основное и резервное) (далее по тексту - АРМ оператора), оснащенные средствами отображения, управления и печати.
В состав СИКНС входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - рег. №)), приведенные в таблице 1.
Т а б л и ц а 1 - Состав СИКНС
|
Наименование СИ |
Рег. № |
|
Счетчики-расходомеры массовые Micro Motion |
45115-16 |
|
Преобразователи давления измерительные Deltabar S PMD75 |
72796-18 |
|
Преобразователи давления измерительные Cerabar S PMP71 |
71892-18 |
|
Преобразователи давления измерительные Cerabar M PMP51 |
41560-09 |
|
Датчики температуры ТМТ142R |
63821-16 |
|
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
57762-14 |
|
Расходомеры-счетчики жидкости ультразвуковые серии OPTISONIC |
80128-20 |
|
Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») |
76279-19 |
|
Влагомеры нефти поточные УД,ВН-1пм |
14557-15 |
|
Влагомеры сырой нефти ВСН-2 |
24604-12 |
В состав СИКНС входят показывающие СИ давления и температуры, применяемые для контроля технологичесиких режимов работы СИКНС.
СИКНС обеспечивает выполнение следующих функций:
-
- автоматическое измерение массы нефти;
-
- автоматизированное вычисление массы нетто нефти;
-
- автоматическое измерение давления и температуры нефти;
-
- автоматическое измерение объемной доли воды в нефти;
-
- автоматический и ручной отбор пробы нефти;
-
- поверка и КМХ МПР по передвижной ПУ, КМХ рабочего МПР по контрольно-резервному МПР;
-
- отображение, регистрация и хранение результатов измерений, формирование отчётов, протоколов КМХ;
-
- защита информации от несанкционированного доступа.
Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящие в состав СИКНС, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.
Нанесение знака поверки на СИКНС не предусмотрено.
Заводской № 570 в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на шильд-табличку блок-бокса СИКНС.
Программное обеспечениеобеспечивает реализацию функций СИКНС. Метрологически значимая часть программного обеспечения (ПО) СИКНС реализована в ИВК и АРМ оператора.
Уровень защиты ПО СИКНС от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии с Р 50.2.077-2014.
Т а б л и ц а 2 -
данные ПО СИКНС
|
Идентификационные данные (признаки) |
Значение | |
|
АРМ оператора |
ИВК | |
|
Идентификационное наименование ПО |
RateCalc.dll |
Formula.o |
|
Номер версии (идентификационный номер) ПО |
2.4.1.1 |
1.000 |
|
Цифровой идентификатор ПО |
F0737B4F |
E4430874 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
CRC32 |
Т а б л и ц а 3 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефтегазоводяной смеси, т/ч |
от 5 до 30 |
|
Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе нефтегазоводяной смеси, % |
±0,35 |
Т а б л и ц а 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
смесь нефтегазоводяная |
|
Характеристики измеряемой среды: | |
|
- плотность в рабочем диапазоне температур, кг/м3 |
от 830 до 970 |
|
- давление, МПа |
от 0,1 до 3,0 |
|
- температура, °С |
от +5 до +45 |
|
- объемная доля воды, %, не более |
5,0 |
|
- массовая доля механических примесей, %, не более |
0,05 |
|
- массовая концентрация хлористых солей, мг/дм3, не более |
16458 |
|
- содержание свободного газа, %, не более |
0,2 |
|
- содержание растворенного газа, м3/м3, не более |
0,7 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22, 380±38 |
|
- частота переменного тока, Г ц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С | |
|
- в технологическом помещении, не менее |
+5 |
|
- в блоке аппаратурном |
от +15 до +30 |
|
- относительная влажность при +25°С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 86,0 до 106,7 |
|
Режим работы СИКНС |
непрерывный |
Т а б л и ц а 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
|
Средняя наработка на отказ, ч |
20 000 |
на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Комплектность средства измеренийТ а б л и ц а 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и параметров нефтегазоводяной смеси Черемшанского ЦДНГ АО «Булгарнефть» |
- |
1 |
|
Инструкция по эксплуатации |
- |
1 |
представлены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и параметров нефтегазоводяной смеси Черемшанского ЦДНГ АО «Булгарнефть», ФР.1.29.2022.42545.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Булгарнефть» (АО «Булгарнефть») ИНН 1644005296
Юридический адрес: 423452, Республика Татарстан, г. Альметьевск, ул. Белоглазова, д. 26
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие» «Нефтегазинжиниринг» (ООО «НПП «Нефтегазинжиниринг»)
ИНН 0278093583
Адрес: 450027, Республика Башкортостан, г. Уфа, Индустриальное ш., д. 55
Испытательный центрАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.
МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
ПРИКАЗ
16 июня 2025 г.
1200
Ус
Москва
О внесении изменений в сведения об утве^ден^1х типах средств измерений
В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. азаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
ч
Р Е Е
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » 2025 г. №
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) Филиал ПАО «РусГидро» -«Бурейская ГЭС» |
ЕСЭ-004 |
79437-20 |
МП-312235-1832022 |
Филиал Публичного акционерного общества «Федеральная гидрогенерирующа я компания-РусГидро» -«Бурейская ГЭС» (Филиал ПАО «РусГидро» -«Бурейская ГЭС»), Амурская обл., пос. Талакан |
ООО ИИГ «КАРНЕОЛ», Челябинская обл., г. Магнитогорск | ||||
|
2. |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО |
004 |
94120-24 |
Акционерное общество «Мосэнергосбыт» (АО «Мосэнергосбыт»), г. Москва |
РТ-МП-1055- 500-2024 |
Акционерное общество «Мосэнергосбыт» (АО «Мосэнергосбыт»), г. Москва |
ФБУ «НИЦ ПМ - РОСТЕСТ», г. Москва |
|
«ЛЕ МОНЛИД» | |||||
|
3. |
Система измерений количества и параметров нефтегазоводяной смеси Черемгпанского ЦДНГ АО «Булгарнефть» |
570 |
86521-22 |
Акционерное обгцество «Булгарнефть» (АО «Булгарнефть»), Республика Татарстан, г. Альметьевск |
|
МП НА.ГНМЦ.0673- 22 |
Акционерное общество «Булгарнефть» (АО «Булгарнефть»), Республика Татарстан, г. Альметьевск |
АО «Нефтеавтоматика», г. Казань |
