Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2020 г. № 1103

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные SK700-2/Horizon

Колонки топливораздаточные SK700-2/Horizon предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм²/с (сСт).

Принцип работы колонок топливораздаточных SK700-2/Horizon состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приемный клапан или моноблок подается в счетчик (поршневой или объемно-шнековый), из которого через раздаточный рукав с краном поступает в бак транспортного средства.

Информация о количестве топлива, прошедшего через счетчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2/Horizon, измеренное количество импульсов прямо пропорционально измеренному объему топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.

Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного рукава с краном, либо при нажатии клавиши выбора марки топлива для модификаций колонок, оборудованных данной опцией.

Колонки топливораздаточные SK700-2/Horizon выпускаются в следующих модификациях SK700-2/Horizon и SK700-2/Horizon-2 (Horizon-2), которые отличаются внешним видом, габаритными размерами и массой.

Основными элементами колонки являются:

- счётчик (измеритель объёма) поршневого типа С+, V, V+, либо объёмно-шнековый счётчик типа Ecometer;

• - электронно-вычислительное устройство Sandpiper 2 (Е101), Sandpiper-Apollo производства фирмы «Gilbarco GmbH», Германия;

• - насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;

• - датчик импульсов ME01-04 (G) производства фирмы «Eltomatic», Дания, либо фирмы «Gilbarco GmbH», Германия, или SK700 IS фирмы «Gilbarco GmbH», Германия, или SIP Pulser фирмы Measurement Specialties Inc., США либо фирмы «Gilbarco GmbH», Германия или SIP-II фирмы Hengstler GmbH, Германия.

• - раздаточный рукав с краном.

В зависимости от комплектации колонки топливораздаточные SK700-2/Horizon могут оснащаться модулями для приёма платежей посредством карт оплаты, принтерами печати чеков, дополнительными информационными дисплеями, клавиатурами предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.

Колонки топливораздаточные SK700-2/Horizon могут быть оснащены системой газовозврата Мех 0544 (0831) производства фирмы «Durr Technik GmbH & Co. KG», Vapor Vac или VAPORIX фирмы «Fafnir GmbH», или VaporTEK фирмы «Veeder-Root Co.».

Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы «Gilbarco Inc.» или «Gilbarco GmbH», что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °С.

Колонки топливораздаточные SK700-2/Horizon в зависимости от исполнения выпускаются одно- или двухсторонние, на каждой из сторон может быть от 1 до 4 раздаточных рукавов.

Колонки топливораздаточные SK700-2/Horizon выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре.

Блок электроники комплектуется электронагревателем для устойчивой работы при отрицательных температурах окружающей среды.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

SK700-2/Horizon-2 (Horizon-2)

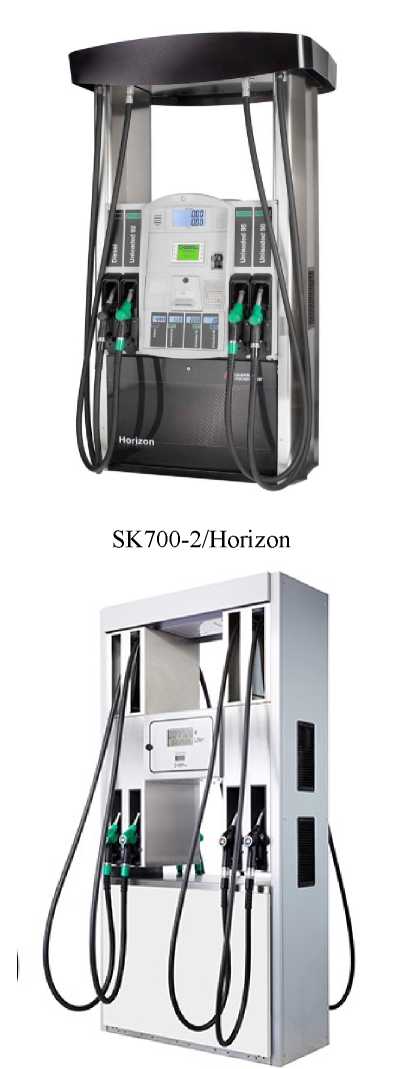

Рисунок 1- Общий вид средства измерений

счётчик (измеритель объёма) поршневого типа

С+, V, V+

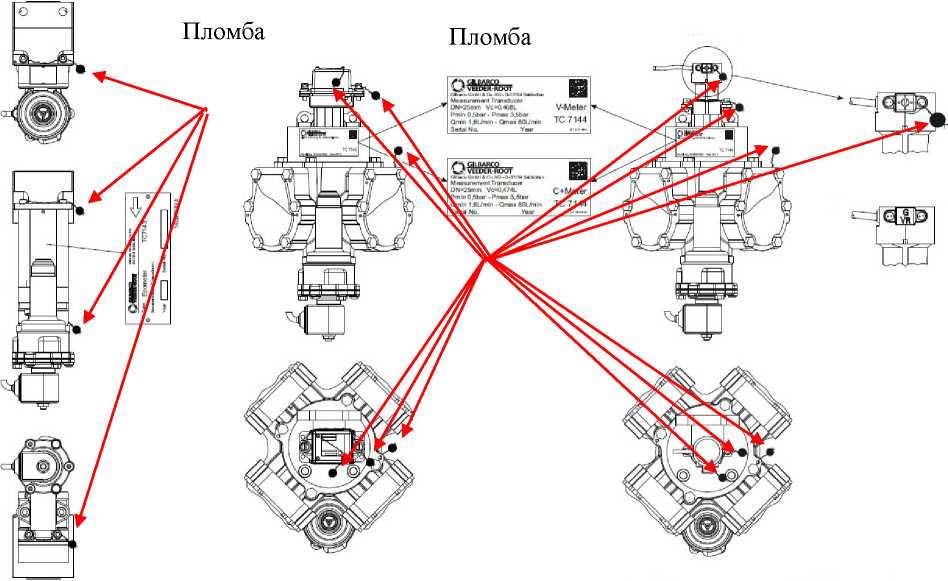

а) Схема пломбировки и общий вид счётчиков (измерителей объёма).

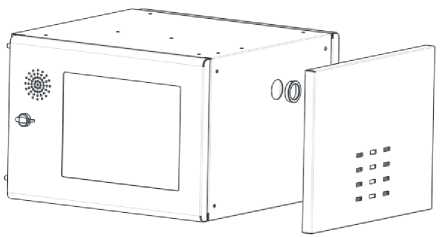

б) Вариант расположения дисплея суммарного счетчика

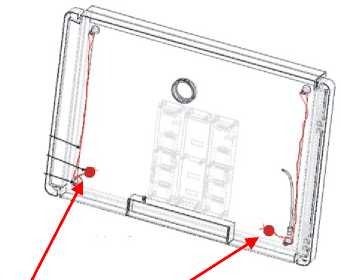

г) Схема пломбировки дисплея суммарного счетчика (при наличии)

а пломбировки дисплея суммарного

а, изображенного на рисунке 2б (при наличии)

'         О © О '

Пломба

Д] I [а] IШIШI [Ц

О © О

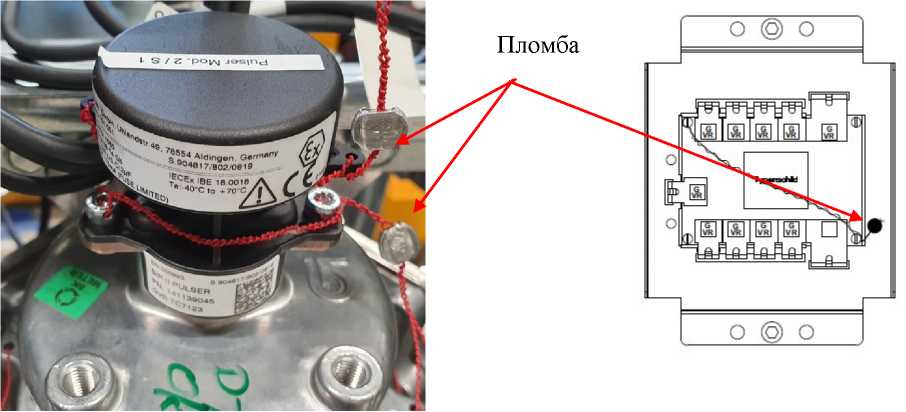

е) Схема пломбировки датчика импульсов

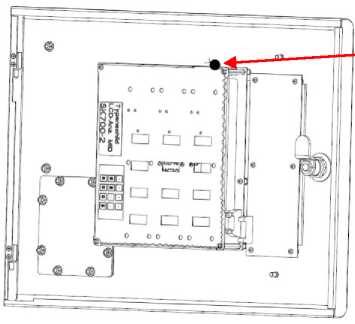

ж) Схема пломбировки платы для подключения

SIP-II

датчика импульсов (при наличии)

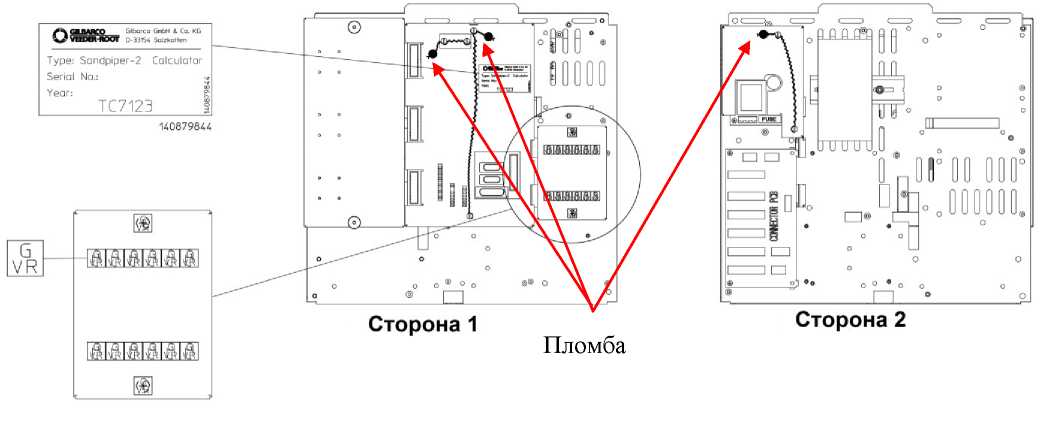

и) Схема пломбировки электронно-вычислительного устройства Sandpiper-2

Сторона 1                                       Сторона 2

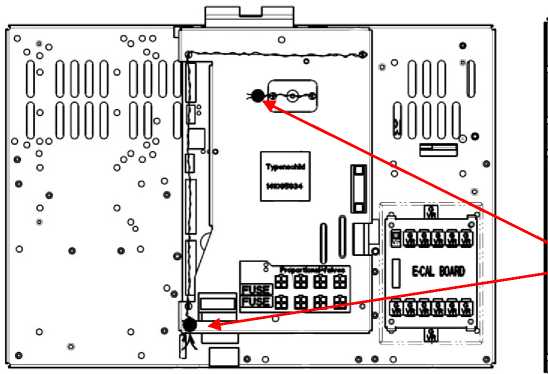

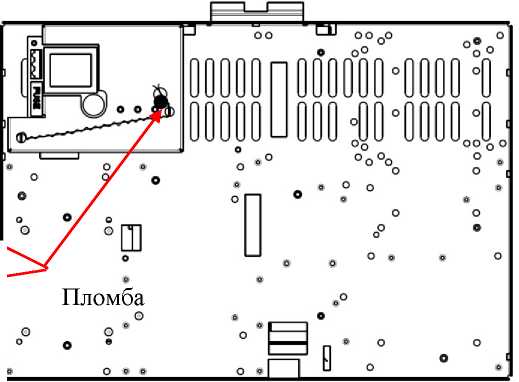

к) Схема пломбировки электронно-вычислительного устройства Sandpiper-Apollo

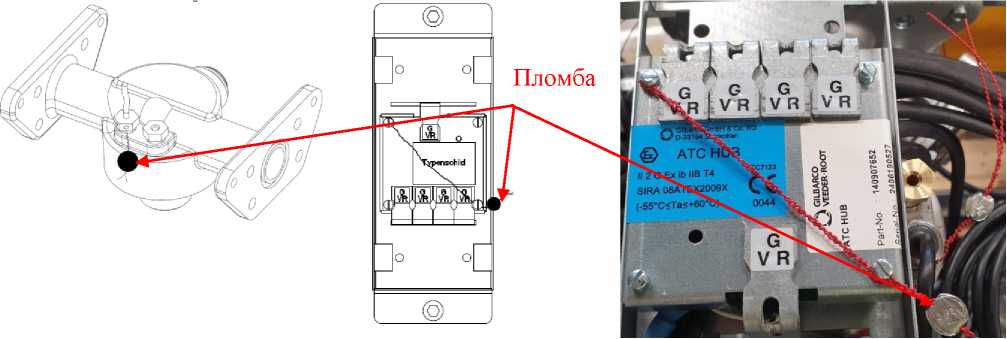

л) Схема пломбировки модуля температурной компенсации (АТС) (при наличии)

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильд колонки и титульные листы эксплуатационной документации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МИ 1864-88 «Рекомендация. ГСП. Колонки топливораздаточные. Методика поверки» или МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами».

Основные средства поверки:

мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 2, 5, 10, 20, 50, 100 л, погрешность ±0,1 %;

мерники эталонные 2-го разряда со специальной шкалой по ГОСТ 8.400-2013, погрешность ±0,1 %;

термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 23156-06), цена деления 0,1 °C, погрешность ±0,09 °C диапазон измерений от -50 до +50 °С;

секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10) погрешность ± (9Д 10^-6^Тх+0,01) с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт, электронновычислительное устройство, датчик импульсов, плату для подключения датчика импульсов (при наличии), счётчик (измеритель объёма) и дисплей суммарного счетчика (при наличии).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

Техническая документация «Gilbarco GmbH», Германия

«Gilbarco GmbH», Германия

Адрес: Ferdinand-Henze-Str.,9 D-33154 Salzkotten, Deutschland, Германия

Телефон / факс: +49 (0) 5258 130

Web-сайт: www.gilbarco.com

Е-mail: eumarketing@gilbarco.com

Общество с ограниченной ответственностью «АВТОТАНК» (ООО «Автотанк»)

ИНН 7802333695

Адрес: 196247, Санкт-Петербург, Ленинский проспект, д.160, оф. 419

Телефон / факс: 8 (812) 370-46-63

Web-сайт: www.gilbarco.ru

Е-mail: info@gilbarco.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., д. 31

Телефон: 8 (495) 544-00-00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
