Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 26573
О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ООО "Трансмашэнергосбыт" (ЗАО "СЗИПК")

2016 год
месяц September
сертификация программного обеспечения

915 Kb

Файлов: 1 шт.

ЗАГРУЗИТЬ ПРИКАЗ


Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

министерство промышленности ИТОРГОВЛИ российской «даРАЦии

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росспицарт)

ПРИКАЗ

19 сентября 2016 г.

1324

Москм

О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ООО «Трансмашэнергосбыт» (ЗАО «СЗИПК»)

Во исполнение Административного регламента по предоставлению ' Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленно и торговли Российской Федерации от 25 июня 2013 г. № 9 зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением ООО «Системы и Технологии Северо-Запад» от 19 мая 2016 г. №31 приказываю:

сги

70,

  • 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ООО «Трансмашэнергосбыт» (ЗАО «СЗИПК»), зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53106-13, изложив его в новой, редакции согласно приложению к настоящему приказу.

    ипа

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание т средства измерений,

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

    Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

    HHJOUO

    OpTMtMur; 188А1000020080011888 Кому выдай: Голубев Сергей Сергеевич ^Действителен: с 18.11.2015 до 18.11.2016

Приложение

тва

к приказу Федерального агенте по техническому регулированию и метрологии от «19» сентября 2016 г. № 13

24

Изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ООО «Трансмашэнергосбыт» (ЗАО «СЗИПК»)

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ООО «Трансмашэнергосбыт» (ЗАО « СЗИПК»)

Назначение средства измерений

учета (далее -лощадка, ощности,

Система автоматизированная информационно-измерительная коммерческого электрической энергии и мощности ООО «Трансмашэнергосбыт» (ЗАО «СЗИПК») АИИС КУЭ), расположенная по адресу: Ленинградская область, г. Тихвин, Промт, предназначена для измерения активной и реактивной электрической энергии и м< потребленной отдельными технологическими объектам ООО «Трансмашэнергосбыт» (ЗАО «СЗИПК»), сбора, обработки, хранения и отображения полученной информаци:

и.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ решает следующие задачи:

(активной активной

  • - автоматическое измерение 30-минутных приращений активной и ре; электрической энергии и средних на 30-минутных интервалах значений ; и реактивной мощности;

  • - периодический (1 раз в 30 минут, сутки) и/или по запросу автоматический сбор привязанных к единому времени измеренных данных о приращениях электрической энергии и значениях электрической энергии с нарастающим итогом с дискретностью учета 30 мин и данных о состоянии средств измерений;

    не менее

  • - хранение результатов измерений в стандартной базе данных в течение 3,5 лет;

  • - обеспечение ежесуточного резервирования базы данных на внешних носителях информации;

  • - разграничение доступа к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей данных;

    с базами

  • - передача результатов измерений, данных о состоянии средств измерений в различных форматах организациям-участникам оптового и розничного рынков электрической энергии (далее внешним организациям);

  • - передача результатов измерений по электронной почте в формате XML 1.0 по программно-задаваемым адресам;

    • - предоставление контрольного санкционированного доступа к результатам измерений, данным о состоянии средств измерений со стороны организаций;

    • - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (уч пломб, паролей и т.п.);

    • - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

    • - конфигурирование и настройку параметров АИИС КУЭ;

    • - ведение времени в АИИС КУЭ (коррекция времени).

    АИИС КУЭ включает в себя следующие уровни:

    • 1- й уровень - уровень измерительно-информационных комплексов точек измерений (ИИК), включающий:

    • - измерительные трансформаторы тока (ТТ),

    • - измерительные трансформаторы напряжения (TH),

    • - вторичные измерительные цепи,

    • - многофункциональные электронные счетчики электрической энергии.

    • 2- й уровень - уровень информационно-вычислительного комплекса электроустановки

    внешних

    становка

    (ИВК),

    1ИПК» и

(ИВКЭ), включающий:

  • - контроллер сетевой индустриальный (далее УСПД) типа «Сикон С50» и «Сикон С70.

  • - технические средства приема-передачи данных (каналообразующая аппаратура).

3-й уровень - уровень информационно-вычислительного комплекса включающий:

  • - устройство синхронизации времени типа У СВ-1,

  • - центр сбора и обработки данных (ЦСОД) ЗАО «СЗИПК»,

  • - автоматизированные рабочие места (АРМ) диспетчера ЗАО «СЗ' ООО «ТМ-энергосбыт»,

  • - технические средства приема-передачи данных (каналообразующая аппаратура);

  • - программное обеспечение ИВК ИКМ «Пирамида».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Счетчик производит измерение действующих (среднеквадратических) значений напряжения (U) и тока и (I) рассчитывает полную мощность S - U I.

Измерение активной мощности счетчиком выполняется путем перемножения мгновенных значений, сигналов напряжения (U) и тока (I) и интегрирования полученных значений мгновенной мощности(Р) по периоду основной частоты сигналов.

Реактивная мощность (Q) рассчитывается в счетчике по алгоритму Q = (S2 - Р2)0,5.

Средние, значения активной и реактивной мощностей рассчитываются путем интегрирования текущих значений Р и Q на 30-минутных интервалах времени.

Цифровой сигнал с выходов счетчиков по проводной линии связи nociynaer на входы УСПД. УСПД осуществляет обработку результатов измерений, а в частности расчет расхода активной и реактивной электрической энергии и мощности с учетом коэффициентов трансформации ТТ и TH, хранение полученной информации и передачу накопленных данных по коммутируемым телефонным линиям на верхний уровень системы (уровень ИВК), а также отображение информации на подключаемых к УСПД устройствах и обеспечение доступа опленной

организациям-участникам оптового рынка электрической энергии к наы информации по коммутируемым телефонным линиям.

На верхнем - третьем уровне системы выполняется последующее формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Передача информации в организации-участники оптового рынка электроэнергии осуществляется с ЦСОД по выделенным каналам или коммутируемым телефонным линиям связи через Интернет - провайдера.

СОЕВ синхронизирует время встроенных часов технических средств - компонентов АИИС КУЭ, влияющих на процесс измерения количества электрической энергии и мощности, в следующей последовательности:

  • - УСВ-1 осуществляет ежесекундную коррекцию собственных встроенных

часов по

эталонным сигналам точного времени от спутников глобальной системы позиционирования (GPS);

  • - УСВ-1 один раз в час производит сравнение времени собственных часов с часов ЦСОД и при расхождении времени более чем на 1 с программное обеспечен производит коррекцию времени часов ЦСОД от часов УСВ-1;

  • - ЦСОД каждые 30 минут опрашивает УСПД и производит сравнение собственных часов со временем часов УСПД и при расхождении времени более чем на 2 с происходит коррекция времени часов УСПД от часов ЦСОД;

  • - УСПД каждые 30 минут опрашивает счетчики и производит сравнение соб часов со временем часов счетчиков и при расхождении времени более чем на 2 с происходит коррекция времени часов счетчиков от часов УСПД.

Факты коррекции времени отражаются в журналах событий ЦСОД, УСПД, счетчиков электрической энергии.

Погрешность системного времени не превышает ±5с.

Журналы событий счетчика электроэнергии и УСПД отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение показаний в корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.

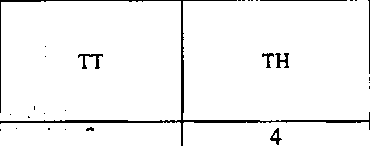

Состав измерительных каналов приведен в таблице 1.

Таблица 1. Состав измерительных каналов

Состав измерительных каналов

временем [ яе УСВ-1

времени

ственных

секундах

Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru
Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

Наименование присоединения

2

ПС-245

Ввод № 1 ПО кВ, ВЛ-110 кВ

ЛТх-5

ПС-245

Ввод № 2 110 кВ, ВЛ-110 кВ

ЛТх-4

Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

3

ТГФМ-110П 600/5

Кл.т. 0,2S ГОСТ 7746-2001 Госреестр №36672-08

Зав .№: 3814,3815, 3811

ТГФМ-110П

600/5

Кл.т. 0,2 S

ГОСТ 7746-2001 Госреестр № 36672-08

Зав.№:

3813,3812,3816

Счетчик электрической энергии

УСПД

НАМИ-110УХЛ1 110000/^3/100/^3 Кл.т. 0,2

ГОСТ 1983-2001

Госреестр №24218-08

Зав.№:

3967, 3943,3822

НАМИ-110УХЛ1 ноооо/Уз/юо/Уз Кл.т. 0,2

ГОСТ 1983-2001

Госреестр

№24218-08

Зав.№:

3638,3688,3954

5

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0807150036

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12

СИКОН С70, зав. №05353, Госреестр №28822-05; каналообразующая аппаратура

Оборудование ИВК (3-Й уровень) 7

2 Э-о 8

а. о [2

o' см тг

» ZZ « I м

- о в-

1

__ g-о .о» Е

«з « s

О- та С? 1”!

I

£

си о

< tf

8s

6’8

ex ex. S о

5 4

M 00 a n

§ 5 E

№ иик

Наименование присоединения

Состав измерительных каналов

ТТ

TH

Счетчик электрической энергии

УСПД

Оборудование ИВК (3-й уровень)

1

2

3

4

5

6

7

Зав. № 0807150138

3

ПС-245 яч. 1 (секция 5) (ЛОЭСК)

1

ТОЛ-10-1-2

200/5

Кл.т. 0,5S

ГОСТ 7746-2001 Госреестр

№ 15128-07

Зав.№:

23308,2259,

23309

знолп-ю

10000/100

Кл.т. 0,5

ГОСТ 1983-2001

Госреестр №23544-07

Зав.№:

6843, 6901,6898

СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-08 Зав. № 0812090579

СИКОН С70, зав. № 05353, Госреестр № 28822-05; каналообразующая аппаратура

Каналообразующая аппаратура, ЦСОД, АРМ, УСВ-1, зав. №1628, Госреестр №. 28716-05, ИВК «ИКМ - Пирамида», зав. № 420, Госреестр №. 21906-11

4

ПС-245 яч. 37 (секция 7) (ЛОЭСК)

ТОЛ-Ю-1-2 200/5 Кл.т. 0,5 S ГОСТ 7746-2001 Госреестр № 15128-07 Зав№: 17810, 9732, 26117

ЗНОЛП-Ю

10000/100

Кл.т. 0,5

ГОСТ 1983-2001 Госреестр

№ 23544-07

Зав.№:

6813,6845, 6866

СЭТ-4ТМ.03М.01 Кл.т. 0.5S/1 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-08 Зав. № 0804101970

5

ПС-246

Ввод № 1

110 кВ, ВЛ-110 кВ

ЛТх-3

ТГФМ-110П

400/5

Кл.т 0,2S

ГОСТ 7746-2001

Госреестр №36672-08

Зав№:

4369,4372,4370

: i ■'

НАМИ-110УХЛ1 110000/^3/100/^3 Кл.т. 0,2

ГОСТ 1983-2001 Госреестр №24218-08

Зав.№:

4549,4429,4545

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0803152504

СИКОН С70, зав. № 05354, Госреестр №28822-05; каналообразующая аппаратура

6

ПС-246

Ввод № 2

110'кВ,

ВЛ-110 кВ

ЛТх-2

ТГФМ-110П

400/5

Кл.т. 0,2S

ГОСТ 7746-2001

Госреестр № 36672-08

Зав№;

4371,4368,4367

НАМИ-110УХЛ1

110000/^3/100/^3

Кл.т. 0,2

ГОСТ 1983-2001 Госреестр №24218-08

Зав,№:

4452,4447,4437

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В R = 5000 имп/(кВтч) Госреестр № 36697-12 Зав. № 0803152470

13

ПС-247 ЗРУ-ЮкВ, яч№5

ТОЛ-Ю-1-2 300/5 Кл.т. 0,5S ГОСТ 7746-2001 Росреестр № 15128-07 Зав.№:

9217,9218,9298

НТМИ-10-66

10000/100

Кл.т. 0,5

ГОСТ 1983-2001

Госреестр №831-69

Зав. № 1296

СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005,

ГОСТ Р 52425-2005

Госреестр № 36697-08

Зав. № 0804101950

СИКОН С70, зав. № 06435, Госреестр № 28822-05; каналообразующая аппаратура

Каналообразующая аппаратура, ЦСОД, АРМ, УСВ-1, зав. №1628, Госреестр №. 28716-05, ИВК «ИКМ - Пирамида», зав. № 420, Госреестр №. 21906-11

14

ПС-247 ЗРУ-ЮкВ, яч№29

ТОЛ-Ю-1-2

Коэф. тр. 300/5 Кл.т. 0,5 S

ГОСТ 7746-2001 Госреестр

К® 15128-07 Зав.№:

9297,9302, 9220

НТМИ-10

10000/100

Кл.т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. № 159

СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-08 Зав. № 0804101929

15

РП-522 РУ-10кВ яч.4 (ЛОЭСК)

ТОЛ-Ю-1-2

150/5

Кл.т. 0,5 S

ГОСТ 7746-2001

Госреестр №15128-07

Зав№

22302,22305, 22309

НТМИ-10-66

10000/100

Кл.т. 0,5

ГОСТ 1983-2001

Госреестр №831-69

Зав. №495

сэт-4ТМ.03М.01 Кл.т. 0,5S/l 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-

2005,

ГОСТ Р 52425-2005

Госреестр № 36697-08 Зав. № 0804101887

-

16

РП-522 РУ-10 кВ яч. 20 (ЛОЭСК)

ТОЛ-Ю-1-2

150/5

Кл.т. 0,5S

ГОСТ 7746-2001 Госреестр № 15128-07

Зав.№

22307,25584, 26336

НТМИ-10-66

10000/100

Кл.т. 0,5

ГОСТ 1983-2001

Госреестр №831-69

Зав. № 4090

СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005,

ГОСТ Р 52425-2005

Госреестр № 36697-08

Зав. №

0804101984

17

РП-522 яч.

10

ТОЛ-Ю-1-2 150/5

Кл.т. 0,5S

ГОСТ 7746-2001 Госреестр

№ 15128-07

Зав.№

7558,30085

НТМИ-10-66

10000/100

Кл.т. 0,5

ГОСТ 1983-2001

Госреестр №831-69

Зав. №495

СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005,

ГОСТ Р 52425-2005

Госреестр № 36697-08

Зав. № 0804101432

-

Каналообразующая аппаратура, ЦСОД, АРМ, УСВ-1, зав. №1628, Госреестр №. 28716-05, ИВК «ИКМ - Пирамида», зав. № 420, Госреестр №. 21906-11

18

РП-522 яч.

15

ТОЛ-Ю-1-2 150/5 Кл.т. 0,5 S ГОСТ 7746-2001 Госреестр

№ 15128-07 Зав.№ 30087,30089

НТМИ-10-66 10000/100 Кл.т. 0,5

ГОСТ 1983-2001

Госреестр №831-69 Зав. №4090

СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005,

ГОСТ Р 52425-2005

Госреестр № 36697-08

Зав. № 0804101998

20

ПС-246 110/10 кВ, ЗРУ-бкВ,

2СШ6 кВ, яч. 25

ТОЛ-Ю-1

Коэф. тр. 300/5 Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр №47959-11

Зав. №

60804,60803

НТМИ-6

Коэф. тр.

6000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53 Зав. № 873

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0812104293

СИКОН С70, зав. № 05354, Госреестр № 28822-05; каналообразующая аппаратура

23

ПС-245 110/10 кВ, ОРУ-110 кВ, 1СШ

110 кВ, яч. 3, Ввод № 3

110 кВ (линия 1 ТЭЦ-ПГВ-1) i

ТОГФ-ПО Коэф. тр. 600/5 Кл.т. 0,2S ГОСТ 7746-2001 Госреестр №44640-10 Зав.№ 627,625,626

НАМИ-110УХЛ1

Коэф. тр. 110000/^3:100/^3

Кл. т. 0,2

ГОСТ 1983-2001

Госреестр №24218-13

Зав. № 10113, 10115, 10105

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0807150013

СИКОН С70, зав. № 05353, Госреестр №28822-05; каналообразующая аппаратура

24

ПС-245 110/10 кВ, ОРУ-110 кВ, 1 СШ

110 кВ, яч. 4, Ввод К» 4

110 кВ (линия 4

ТЭЦ-

ПГВ-1)

ТОГФ-ПО

Коэф. тр. 600/5 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр №44640-10

Зав. №

628,630,629

НАМИ-110УХЛ1 Коэф. тр.

110000/^3:100/^3

Кл. т. 0,2

ГОСТ 1983-2001 Госреестр №24218-13

Зав. №

10533,10523, 10234

СЭТ-4ТМ.03М Кл. т. O^S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0806150105

СИКОН С70, зав. №05353, Госреестр № 28822-05; каналообразующая аппаратура

Каналообразующая аппаратура, ЦСОД, АРМ, УСВ-1, зав. №1628, Госреестр №. 28716-05, ИВК «ИКМ - Пирамида», зав. № 420, Госреестр №. 21906-11

25

ПС-246 110/10 кВ, ОРУ-110 кВ, 1СШ

110 кВ, яч. 3, Ввод № 3 (линия 2

ТЭЦ-

ПГВ-2)

ТОГФ-ПО

Коэф. тр. 400/5 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр №44640-10

Зав. №

640,633,642

НАМИ-110УХЛ1 Коэф. тр.

110000/^3:100/^3 Кл. т. 0,2 ГОСТ 1983-2001 Госреестр №24218-13 Зав. № 10116,10104, 10279

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0803152393

СИКОН С70, зав. № 05354, Госреестр

26

ПС-246 110/10 кВ, ОРУ-110 кВ, 1СШ

110 кВ, яч. 4, Ввод №4 (линия 2 ТЭЦ-

ПГВ-2)

ТОГФ-ПО Коэф. тр. 400/5 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр № 44640-10ъ Зав. № 634,635,636

НАМИ-110УХЛ1 Коэф. тр.

110000Л/3:100Л/3

Кл. т. 0,2

ГОСТ 1983-2001 Госреестр №24218-13

Зав. № 10116,10104, 10279

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0803152244

№28822-05; канал ообразую щая аппаратура

27

ПС-247 110/10 кВ, ОРУ-110 кВ, 1 СШ

110 кВ, яч. 1, ВЛ-

110 кВ

ЛТх-7

ТОГФ-ПО

Коэф. тр. 400/5 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр №44640-11

Зав. №

643,644,647

НАМИ-110УХЛ1

Коэф. тр. 110000/^3:100/^3

Кл. т. 0,2

ГОСТ 1983-2001

Госреестр №24218-13

Зав. №

10112,10111, 10110

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0806150174

СИКОН С70, зав. № 06435, Госреестр №28822-05; каналообразующая аппаратура

28

ПС-247 110/10 кВ, ОРУ-110 кВ, 2СШ

110 кВ, яч. 2, ВЛ-

110 кВ

ЛТх-6

ТОГФ-ПО

Коэф. тр. 400/5 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр № 44640-11

Зав. № 648,646,645

НАМИ-110УХЛ1

Коэф. тр. 110000Л/3:100Л/3

Кл. т. 0,2

ГОСТ 1983-2001

Госреестр №24218-13

Зав. №

10500,10504, 10570

СЭТ-4ТМ.03М Зав. № 0803152547 Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0803152547

СИКОН С70, зав. № 06435, Госреестр №28822-05; каналообразующая аппаратура

е С f е С с С t е

е Е i

1 ci а:

к-Г > —

. ? “ 5

® s© м ''С

I. rt Г-. А С

г* frg-E —Г К С S

8 < t

< §■§ |

Р 00 с

Sags

29

ПС-247 110/10 кВ, ОРУ-110 кВ, 1СШ 110 кВ, яч. 3, КЛИО кВ линия 3 от

ТЭЦ

ТОГФ-ИО

Коэф. тр. 400/5 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр №44640-10

Зав. № 639,637,641

НАМИ-110УХЛ1

Коэф. тр. 110000/^3:100/^3

Кл. т. 0,2

ГОСТ 1983-2001

Госреестр №24218-13

Зав. № 10499, 10524, 10569

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom- 100 В ГОСТ Р 52323-2005, ГОСТР 52425-2005 Госреестр № 36697-12 Зав. № 0807150096

30

ПС-247 110/10 кВ, ОРУ-110 кВ, 2СШ

110 кВ, яч. 4, КЛ

ИО кВ линия 3 от

ТЭЦ

ТОГФ-ИО '

Коэф. тр. 400/5 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр №44640-10

Зав. № 631,632,638

НАМИ-110УХЛ1

Коэф. тр.

110000/^3:100/^3

Кл. т. 0,2

ГОСТ 1983-2001

Госреестр

№24218-13

Зав. №

10499, 10524, 10569

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТР 52425-2005 Госреестр № 36697-12 Зав. № 0803132385

31

Тихвинская ТЭЦ 110/10 кВ, КРУЭ-110 кВ, яч. 2, КЛ-ИОкВ Линия 1 к

ПС-245 (ПГВ-1 ввод 1)

CTIG

Коэф. тр. 600/1 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр №55676-13

Зав. № CN053291, CN053295, CN053290

VDGW2-110X

Коэф. тр.

110000/^3:100/^3

Кл. т. 0,2

ГОСТ 1983-2001 Госреестр № 42563-09

Зав.№

D703589A

СЭТ-4ТМ.03М.16 Кл. т. 0,28/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТР 52425-2005 Госреестр №36697-12 Зав. № 0803147354

СИКОН С50, зав. № 674, Госреестр №28523-05; каналообразующая аппаратура

32

Тихвинская ТЭЦ 110/10 кВ, КРУЭ-110 кВ, яч. 4, КЛ-ИОкВ Линия 2 к

ПС-246 (ПГВ-2)

CTIG

Коэф. тр. 600/1 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр №55676-13

Зав. № CN053306, CN053303, CN053302

VDGW2-110X

Коэф. тр. 110000/^3:100/^3

Кл. т. 0,2

ГОСТ 1983-2001

Госреестр

№ 42563-09

Зав. №

D703592A

СЭТ-4ТМ.03М.16 Зав. № 0803147359

Кл. т. 0,2S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. №

СИКОН С50, зав. № 674, Госреестр №28523-05; каналообразующая аппаратура

Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

U-906TZ °N urjyyu:

0803147359

33

Тихвинская ТЭЦ 110/10 кВ, КРУЭ-110 кВ, яч. б, КЛ-110кВ Линия 3 к

ПС-247 (ПГВ-3)

CTIG

Коэф. тр. 600/1

Кл. т. 0,2S

ГОСТ 7746-2001 Госреестр №55676-13

Зав. №

CN053319,

CN053318, CN053315

VDGW2-110X № D703590A Коэф. тр. 110000/^3:100/^3

Кл. т. 0,2

ГОСТ 1983-2001

Госреестр № 42563-09

Зав.№

D703590A

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0804130859

34

Тихвинская ТЭЦ 110/10 кВ, КРУЭ-110 кВ, яч. 11, КЛ-НОкВ Линия 4 к

ПС-245 (ПГВ-1 ввод 2)

CTIG

Коэф. тр. 600/1

Кл. т. 0,2S

ГОСТ 7746-2001 Госреестр №55676-13

Зав. №

CN053339,

CN053335,

CN053336

VDGW2-110X №D703591A Коэф. тр.

110000/^3:100/^3 Кл. т. 0,2 ГОСТ 1983-2001 Госреестр № 42563-09 Зав.№ D703591A

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 Ihom- 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0803147366

35

Тихвинская ТЭЦ 110/10 кВ, ГРУ-10 кВ, Г-1

ТР1Г

Коэф.тр. 1600/1

Кл. т. 0,2S

ГОСТ 7746-2001

Госреестр №51368-12

Зав. №

1VLT5114005986

1VLT5114005987

1VLT5114005990

TJC4

Коэф. тр.

10500/V3: 100/^3

Кл. т. 0,5

ГОСТ 1983-2001 Госреестр №51637-12

Зав. №

1VLT5214000887

1VLT5214000906

1VLT5214000872

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0810144892

36

Тихвинская ТЭЦ 110/10 кВ, ГРУ-10 кВ, Г-2

TPU

Коэф. тр. 1600/1

ГОСТ 7746-2001

Kji.t.0,2S

Госреестр №51368-12

Зав. №

VLT5114005988 1VLT5114005991 1VLT5114005985

TJC4

Коэф. тр. 10500Л/3:100Л/3 Кл. т. 0,5 ГОСТ 1983-2001 Госреестр №51637-12

Зав. №

1VLT5214000890 1VLT5214000894 1VLT5214000886

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр Хе 36697-12 Зав. № 0810144906

СИКОН С50, зав. Хе 674, Госреестр Хе 28523-05; каналообразующая аппаратура

Каналообразующая аппаратура, ЦСОД, АРМ, УСВ-1, зав. Ха 1628, Госреестр Хе. 28716-05, ИВК «ИКМ - Пирамида», зав. Хе 420, Госреестр Ха. 21906-11

37

Тихвинская ТЭЦ 110/10 кВ,

ГРУ-10 кВ, 1 СШ

10 кВ, ТСН 1с

TPU

Коэф. тр. 200/1

Кл. т. 0,2S ГОСТ 7746-2001

Госреестр №51368-12

Зав. №

1VLT5114005999 1VLT5114005996 1VLT5114005992

TJC4

Коэф. тр.

10500Л/3:100Л/3

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

Ха 51637-12

Зав. Ха

1VLT5214000889

1VLT5214000893

1VLT5214000898

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр Ха 36697-12 Зав. Хе 0810144899

38

Тихвинская ТЭЦ 110/10 кВ,

ГРУ-10 кВ, Г-3

TPU^

Коэф. тр. 1600/1

ГОСТ 7746-2001

Кл. т. 0,2S

Госреестр №51368-12

Зав. №

1VLT5114005974

1VLT5114005975

VLT5114005982

TJC4

Коэф. тр.

10500/V3:100/^3

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

Ха 51637-12

Зав. Ха

1VLT5214000917 1VLT5214000916 1VLT5214000913

СЭТ-4ТМ.03М.16 Кл. т. 0^S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТР 52425-2005 Госреестр Ха 36697-12 Зав. Хе 0810144697

39

Тихвинская ТЭЦ 110/10 кВ, ГРУ-10 кВ, Г-4

TPU

Коэф. тр. 1600/1 ГОСТ 7746-2001

Кл. т. 0,2S

Госреестр 51368-12

Зав. №

IVLT5114005979 1VTLT5114005981 1VLT5114005977

TJC4

Коэф. тр. 10500А/3:100Л/3

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

51637-12

Зав. Хе

1VLT5214000912 1VLT5214000915 1VLT5214000911

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТР 52425-2005 Госреестр 36697-12 Зав. Ха 0810144878

40

Тихвинская ТЭЦ 110/10 кВ, ГРУ-10 кВ, 2 СШ 10 кВ,

ТСН 2с

TPU

Коэф. тр. 200/1

Кл. т. 0,2S

Госреестр №51368-12

Зав. №

1VLT5114005998

1VLT5114005997 1VLT5114006000

TJC4

Коэф. тр.

10500/73:100/^3

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №51637-12

Зав.№

1VLT5214000904 1VLT5214000896 1VLT5214000897

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0811140140

41

Тихвинская ТЭЦ 110/10 кВ, ГРУ-10 кВ, Г-5

TPU

Коэф. тр. 1600/1

Кл. т. 0,2S

ГОСТ 7746-2001 Госреестр №51368-12

Зав. №

1VLT5114005978 1VLT5114005980 1VLT5114005976

TJC4

Коэф. тр.

10500/73:100/73

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №51637-12

Зав. №

1VLT5214000909

1VLT5214000914

1VLT5214000918

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 1ном= 1 А Uhom- 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0810144913

42

Тихвинская ТЭЦ 110/10 кВ, ГРУ-10 кВ, Г-6

три

Коэф. тр. 1600/1

Кл. т. 0,2S ГОСТ 7746-2001

Госреестр №51368-12 Зав.№ 1VLT5114005989 1VLT5114005983 1VLT5114005984

TJC4

Коэф. тр.

10500/73:100/73

Кл. т. 0,5

Госреестр №51637-12

Зав. №

1VLT5214000899

1VLT5214000907 1VLT5214000910

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 1ном= 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0810144676

43

Тихвинская ТЭЦ 110/10 кВ, ГРУ-10 кВ, 3 СШ 10 кВ, ТСНЗс

■ .. 1 ' ■

TPU

Коэф. тр. 200/1

Кл. т. 0,2S

Госреестр №51368-12

Зав. №

1VLT5114005995

1VLT5114005993

1VLT5114005994

i ;;

! > ■■ 1

TJC4 А№ 1VLT5214000900

В№

1VLT5214000880 С№ 1VLT5214000877 Коэф. тр.

10500/73:100/73 Кл. т. 0,5 ГОСТ 1983-2001 Госреестр №51637-12 Зав.№ 1VLT5214000900 1VLT5214000880 1VLT5214000877

СЭТ-4ТМ.03М.16 Кл. т. 0,2S/0,5 Ihom- 1 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0810144871

СИКОН С50, зав. № 674, Госреестр №28523-05; каналообразующая аппаратура

о

I

чо

г-оо

CN

X

Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

- и

Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

44

Тихвинская ТЭЦ 110/10 кВ, РУСН-10 кВ, 1 СШ 10 кВ, яч.

6

ТЛО-Ю

Коэф. тр. 400/5

Кл. т. 0,2S

ГОСТ 7746-2001 Госреестр №25433-11

Зав. №

14-44285

14-44282

14-44284

ЗНОЛП-Ю

А № 5000040

В № 5000041

С № 5000042

Коэф. тр.

10000/V3.100/V3

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №46738-11

Зав. №

5000040,

5000041, 5000042

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l ,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0811141725

СИКОН С50, зав. № 674, Госреестр №28523-05; каналообразующая аппаратура

Каналообразующая аппаратура, ЦСОД, АРМ, УСВ-1, зав. №1628, Госреестр №. 28716-05,

ИВК «ИКМ - Пирамида», зав. № 420, Госреестр №. 21906-11

45

Тихвинская ТЭЦ 110/10 кВ, РУСН-10 кВ, 2 ст 10 кВ, яч.

12

ТЛО-Ю

Коэф. тр. 400/5 Кл. т. 0,2S ГОСТ 7746-2001 Госреестр №25433-11

Зав. №

14-44292

14-44286

14-44290

ЗНОЛП-Ю Коэф. тр. 10000/УЗ:Ю0/л/3

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №46738-11

Зав.№

5000045

5000070

5000072

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0811141733

46

Тихвинская ТЭЦ 110/10 кВ, РУСН-10 кВ, 4СШ 10 кВ, яч.

21

ТЛО-Ю

Коэф. тр. 400/5

Кл. т. 0,2S

ГОСТ 7746-2001 Госреестр №25433-11

Зав. №

14-44283

14-44288

14-44287

ЗНОЛП-Ю

Коэф. тр.

10000/43:100/^3

Кл. т. 0,5

ГОСТ 1983-2001 Госреестр №46738-11

Зав№

5000047

5000076

5000077

СЭТ-4TM.03M.0l Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0811141163

47

Тихвинская ТЭЦ 110/10 кВ, РУСН-10 кВ, 3 СШ 10 кВ, яч.

27

ТЛО-Ю

Коэф. тр. 400/5 Кл. т. 0,2S ГОСТ 7746-2001

Госреестр №25433-11

Зав. №

14-44281

14-44291

14-44289

ЗНОЛП-Ю

Коэф. тр.

10000/43:100/^3

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №46738-11

Зав. №

5000039, 5000073 5000078

СЭТ-4ТМ.03М Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0811140914

48

ПС-245 110/10 кВ ЗРУ-10 кВ

1 с.ш. яч.

9

ТОЛ-Ю-1

Коэф. тр. 1500/5 Кл. т. 0,5 S

ГОСТ 7746-2001 Госреестр

№ 15128-07

Зав. №

4670

4678 68066

ЗНОЛП

Коэф. тр.

Ю000/7з:Ю0/7з

Кл. т. 0,5 ГОСТ 1983-2001

Госреестр №23544-07

Зав. №

7009

7012

6999

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном== 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-08 Зав. № 0812101405

СИКОН С70, зав. № 05353, Госреестр №28822-05; каналообразующая аппаратура

Каналообразующая аппаратура, ЦСОД, АРМ, УСВ-1, зав. №1628, Госреестр №. 28716-05, ИВК «ИКМ - Пирамида», зав. № 420, Госреестр №. 21906-11

49

ПС-245 110/10 кВ ЗРУ-10 кВ 3 с.ш. яч.

31

ТОЛ-Ю-1

Коэф. тр. 1500/5 Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр № 15128-07

Зав. №

4865

  • 4675

  • 4676

ЗНОЛП

Коэф. тр.

10000/73:100/73

Кл. т. 0,5

ГОСТ 1983-2001 Госреестр № 23544-07

Зав. №

7015

7006

7003

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-08 Зав. № 0812101432

50

ПС-245 110/10 кВ ЗРУ-10 кВ

4 с.ш. яч. 38

ТОЛ-Ю-1

А №'23307

В №28451

С №28450

Коэф. тр. 200/5 Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр

№ 15128-07

ЗНОЛП

А №7016

В № 7005

С №7017

Коэф. тр.

10000/7з:100/7з

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр № 23544-07

СЭТ-4ТМ.03М.01 Зав. № 0804150172 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12

51

ПС-247 110/10 кВ ЗРУ-10 кВ 1 с.ш.

яч. № 1

ТОЛ-Ю-1

Коэф. тр. 150/5

Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр №47959-11

Зав№

4057 (

3275

5531

НТМИ-10

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. № 1296

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0811141920

СИКОН С70, зав. № 06435, Госреестр №28822-05; каналообразующая аппаратура

52

ПС-246 110/10 кВ ЗРУ-10 кВ

1 с.ш. яч.

№5

ТОЛ-Ю-1

Коэф. ip. 150/5

Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр №7959-11

Зав. №:

24888

17472

17466

ЗНОЛП

Коэф. тр.

10000N3:100/^3

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

№ 23544-07

Зав. №:

6812

6902

6865

СЭТ-4ТМ.02М.03 Зав. № 0812082568 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-08 Зав. № 0812082568

СИКОН С70, зав. № 05354, Госреестр №28822-05; каналообразующая аппаратура

V? о

■

00 сч

£

£ ZZ 8 мэ о. о <_> О'*

оо (М *4 S ₽■

% §

31

м О ** Lh

m S

  • 5  • £ я

м

о 3

И «г §•

§ X

I S

в ®

а

  • 6 ю

о о й

й

53

ПС-247 110/10 кВ ЗРУ-10 кВ 1 с.ш. яч.

№3

ТОЛ-Ю-1

А №3274

В № 3630

С №360

Коэф, гр, 150/5

Кл.т. 0,5S

ГОСТ 7746-2001

Госреестр №47959-11

Зав№

3274

3630

360

НТМИ-10

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав.№

1296

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0805131096

СИКОН С70, зав. № 06435, Госреестр №28822-05; каналообразующая аппаратура

54

ПС-247 110/10 кВ ЗРУ-10 кВ

1 с.ш. яч.

№13

ТОЛ-Ю-1

Коэф. тр. 800/5 Кл. т. 0,5S Госреестр №47959-11

Зав№

  • 50602 50601

  • 50603

НТМИ-10

Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

№831-53

Зав.№

1296

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0808142888

55

ПС-247 110/10 кВ ЗРУ-10 кВ

1 с.ш. яч.

№15

ТОЛ-Ю-1

Коэф. тр. 300/5 Кл. т. 0,5S ГОСТ 7746-2001 Госреестр №47959-11 Зав.№

52031 520?2 52025

НТМИ-10

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав.№

1296

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТР 52425-2005 Госреестр № 36697-12 Зав. № 0812143162

56

ПС-247 110/10 кВ ЗРУ-10 кВ 2 с.ш. яч.

№23

ТОЛ-Ю-1

Коэф. тр. 100/5

Кл. т. 0,5 S

ГОСТ 7746-2001

Госреестр №47959-11

Зав. №

5415

319

5282

НТМИ-10

Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. №

159

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0804150103

57

ПС-247 110/10 кВ ЗРУ-10 кВ

2 с.ш. яч.

№25

тпол-ю

Коэф. тр. 1500/5 Кл. т. 0,5 S ГОСТ 7746-2001 Госреестр №47958-11

Зав. № 20655 20654 20653

НТМИ-10

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. №

159

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0812103584

58

ПС-247 110/10 кВ ЗРУ-10 кВ 2 с.ш. яч.

№27

ТОЛ-Ю-1

Коэф. тр. 150/5

Кл. т. 0,5S

ГОСТ 7746-2001

Госреестр №47959-11

Зав. №

  • 17468 .

  • 17469

24802'

НТМИ-10

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. №

159

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0812142957

СИКОН С70, зав. № 06435, Госреестр №28822-05; каналообразую щая аппаратура

59

ПС-247 110/10 кВ ЗРУ-10 кВ

2 с.ш. яч.

№37

ТОЛ-Ю-1

Коэф. тр. 150/5

Кл. т. 0,5S ГОСТ 7746-2001

Госреестр №47959-11

Зав. №

17409

17473

24811

НТМИ-10

Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. №

159

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0811140527

Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

60

ПС-247 110/10 кВ ЗРУ-10 кВ 2 с.ш. яч.

№39

ТОЛ-Ю-1

А №24883

В №24809

С №24890

Коэф. тр. 150/5

Кл. т. 0,5S

ГОСТ 7746-2001

НТМИ-10 № 159 Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

СЭТ-4ТМ.02М.03 Зав. № 0812082589 Кл. т. 0,5S/l,0 1ном“ 5 А Uhom= 100 В ГОСТ Р 52323-

СИКОН С70, зав. № 06435, Госреестр № 28822-05; каналообразую щая аппаратура

Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

Госреестр №47959-11

№831-53

2005, ГОСТ Р 52425-2005 Госреестр № 36697-08

61

ПС-247 110/10 кВ ЗРУ-ЮкВ 3 с.ш. яч.

№2

ТОЛ-Ю-1

Коэф. тр. 150/5

Кл. Т. 0,5S

ГОСТ 7746-2001

Госреестр №47959-11

Зав.№

17467

24804

17465

НТМИ-Ю Коэф. тр. 10000/100 Кл. т. 0,5 ГОСТ 1983-2001

Госреестр №831-53 Зав. № 989

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0811141658

62

ПС-247 110/10 кВ ЗРУ-10 кВ 3 с.ш. яч.

№2а

ТОЛ-Ю-1

Коэф. тр. 150/5 Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр №47959-11

Зав. №

24887

24894

17471,

НТМИ-10

Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

№831-53

Зав. №

989

СЭТ-4TM.03M.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0811140265

63

ПС-247 110/10 кВ ЗРУ-10 кВ

3 с.ш. яч.

№26

ТОЛ-Ю-1

Коэф. тр. 400/5

Кл. т. 0,5 S

ГОСТ 7746-2001 Госреестр № 15128-07

Зав№

5350

4438;

5886

НТМИ-Ю

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. №

989

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l ,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-08 Зав. № 0812101439

64

ПС-247 110/10 кВ ЗРУ-10 кВ

3 с.ш. яч.

№2в

ТОЛ-Ю-1

Коэф. тр. 1000/5 Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр № 15128-07 Зав.№

3375

3378

1313

НТМИ-Ю

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. №

989

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0812143331

65

ПС-247 110/10 кВ ЗРУ-10 кВ 3 с.ш. яч.

№4

ТОЛ-Ю-1

Коэф. тр. 150/5

Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр №47959-11

Зав. №

17470

17463

24808

НТМИ-Ю

Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. №

989

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-08 Зав. № 0812100023

СИКОН С70, зав. №06435, Госреестр №28822-05; каналообразую щая аппаратура

Приказ Росстандарта №1324 от 19.09.2016, https://oei-analitika.ru

Госпеестп No 71906-1 1

66

ПС-247 . 110/10 кВ ЗРУ-10 кВ

3 с.ш. яч.

№10

ТПОЛ-Ю

Коэф. тр. 1500/5 Кл. т. 0,5S

ГОСТ 7746-2001 Госреестр №47958-11

Зав. №

  • 20650

  • 20651

  • 20652

НТМИ-10

Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

№831-53

Зав. №

989

СЭТ-4TM.03M.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0810136223

67

ПС-247 110/10 кВ ЗРУ-10 кВ

3 с.ш. яч.

№12

ТПОЛ-Ю

Коэф. тр. 200/5

Кл. т. 0,5S ГОСТ 7746-2001 Госреестр №47958-11

Зав. №

3349

3348

3347 •

НТМИ-10 Коэф. тр. 10000/100 Кл. т. 0,5 Госреестр №831-53 Зав. № 989

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр №36697-12 Зав. № 0806130415

68

ПС-247 110/10 кВ ЗРУ-10 кВ 3 с.ш. яч.

№14

ТОЛ-Ю-1

Коэф. тр. 100/5 Кл. т. 0,5S

ГОСТ 7746-2001

Госреестр №47959-11

Зав. №

22287

22289

22285

НТМИ-10

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр №831-53

Зав. №

989

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр № 36697-12 Зав. № 0808142888

69

ПС-247 110/10 кВ ЗРУ-10 кВ 4 с.ш. яч.

№22

ТОЛ-Ю-1

Коэф. тр. 100/5

Кл. т. 0,5S

ГОСТ 7746-2001

Госреестр

47959-11

Зав. №

5412

365

321

НТМИ-10 Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

831-53

Зав.№

1194

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр 36697-12 Зав. № 0803152045

СИКОН С70, зав. № 06435, Госреестр № 28822-05; канал ообразую щая аппаратура

с

Е

5

8

е

§

<* а

1

1

3 в а

£

-   О . <□

и    S О'

n р g

  • 3 s а*

  • 4   О. Й 4

- г* 1 а

  • 5 о ч- с

и 00

  • 6 S

70

ПС-246 110/10 кВ ЗРУ-10 кВ

3 с.ш. яч.

№31

ТОЛ-Ю-1

Коэф. тр. 150/5 Кл. т. 0,5 S ГОСТ 7746-2001 Госреестр 47959-11

Зав. № 24893 24895 24886

ЗНОЛП

Коэф. тр. 10000/73:100/7з

Кл. т. 0,5

ГОСТ 1983-2001 Госреестр 23544-07

Зав. №

6890

6897

6885

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр 36697-12 Зав. № 0811141446

СИКОН С70, зав. № 05354, Госреестр № 28822-05; каналообразую щая аппаратура

71

ПС-247 110/10 кВ ЗРУ-10 кВ 4 с.ш. яч.

№34

ТОЛ-Ю-1

Коэф. тр. 300/5 Кл. т. 0.5S ГОСТ 7746-2001 Госреестр 47959-11

Зав. №

52027 52033

54481

НТМИ-10 №1194 Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

831-53

Зав.№

1194

сэт-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр 36697-12 Зав. № 0811141055

СИКОН С70, зав. № 06435, Госреестр № 28822-05; каналообразую щая аппаратура

72

ПС-247 110/10 кВ ЗРУ-10 кВ 4 с.ш. яч.

№36

ТПЛ-Ю-М

Коэф. тр. 200/5 Кл. т. 0,5S ГОСТ 7746-2001 Госреестр 22192-07

Зав. №

  • 3217

  • 3218

НТМИ-10

Коэф. тр.

10000/100

Кл. т, 0,5

ГОСТ 1983-2001

Госреестр 831-53 Зав.№

1194

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр 36697-08 Зав. № 0812103513

73

ПС-247 110/10 кВ ЗРУ-10 кВ 4 с.ш. яч.

№38

ТОЛ-Ю-1

Коэф. тр. 200/5 Кл. т. 0,5S ГОСТ 7746-2001

Госреестр

15128-07

Зав. №

23307

28451

28450

НТМИ-10

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

831-53

Зав.№

1194

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТР 52425-2005 Госреестр 36697-12 Зав. № 0804150172

СИКОН С70, зав. № 06435, Госреестр № 28822-05; каналообразую щая аппаратура

«

с t

5

а

к

?

й

С

£

U ** Ф - с

'8« ДЕ

- К» С

5 Й с

£.3 *

*<=

О Ь4 2

О S Я S

74

ПС-247 110/10 кВ ЗРУ-10 кВ 4 с.ш. яч.

№42

ТОЛ-10-1

Коэф. тр. 400/5 Кл.т. 0,5 S ГОСТ 7746-2001 Госреестр 15128-07

Зав. № 5351 4827 67184

НТМИ-10

Коэф. тр.

10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр

831-53

Зав.№

1194

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр 36697-08 Зав. № 0812101320

75

ПС-247 110/10 кВ ЗРУ-10 кВ 4 с.ш. яч.

№44

ТОЛ-10-1

Коэф. тр. 1000/5

Кл. т. 0,5 S

ГОСТ 7746-2001

Госреестр

15128-07

Зав.№

3376

4570

4456

НТМИ-10 Коэф. тр. 10000/100

Кл. т. 0,5

ГОСТ 1983-2001

Госреестр 831-53

Зав.№

1194

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 1ном= 5 А Uhom= 100 В ГОСТ Р 52323-2005, ГОСТ Р 52425-2005 Госреестр 36697-12 Зав. № 0812142885

Примечание:

Допускается замена измерительных трансформаторов и счетчиков электрической энергии на аналогичные, утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 1. Допускается замена УСПД на однотипное утвержденного типа. Замена оформляется актом. Акт хранится совместно с на< описанием типа АИИС КУЭ, как его неотъемлемая часть.

стоящим

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000», Идентификационные данные «Пирамида 2000» приведены в таблице 2.

Таблица 2. Идентификационные данные ПО

Наименование ПО ;

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алт ВЫЧИ циф] идет тор

эритм сления ювого ифика-аПО

Модуль вычисления значений энергии и мощности по группам точек учета     ■       ; '

CalcClients.dll

3

e55712d0blb21906

5d63da949114dae4

N

LD5

Модуль расчета небаланса энергии/мощности

CalcLeakage.dll

3

bl959ff70belebl7c 83f7b0f6d4al32f

N!

□05

Модуль вычисления значений энергии потерь

CalcLosses.dll

3

d79874dl0fc2bl56a 0fdc27elca480ac

N

©5

I

в линиях и трансформаторах

Общий модуль, содержащий функции, используемые при вычислениях различных значений и проверке точности вычислений

Metrology.dll

3

52e28d7b608799bb

3ccea41b548d2c83

4D5

Модуль обработки значений физических величин, передаваемых в бинарном протоколе

ParseBin.dll

3

6f557f885b7372613

28cd77805bdlba7

VID5

Модуль обработки значений физических величин, передаваемых по протоколам семейства МЭК

ParseIEC.dll

3

48e73a9283dle664

94521f63d00b0d9f

■

4D5

Модуль обработки значений физических величин, передаваемых по протоколу Modbus

ParseModbus.dll

3

c391d64271acf4055 bb2a4d3felf8f48

MD5

Модуль обработки значений физических величин, передаваемых по протоколу Пирамида

ParsePiramida.dl

1

3

ecf532935cala3fd3

215049aflfd979f

■

MD5

Модуль формирования расчетных схем и контроля целостности данных нормативносправочной информации

SynchroNSI.dll

3

530d9b0126f7cdc23 ecd814c4eb7ca09

■

MD5

Модуль расчета величины рассинхронизации и значений коррекции времени

VerifyTime.dll

3

lea5429b261fb0e28

84f5b356aldle75

4D5

Уровень защиты ПО «Пирамида 2000» соответствует уровню «ВЫСОКИЙ» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблицах 3,4 и 5. Таблица 3. Метрологические характеристики

Наименование характеристики

Значение

Количество измерительных каналов (ИК) коммерческого учета

66

Номинальные значения напряжения на вводах системы, кВ

6(ИК20);

10 (ИКЗ,4,13-18,44-75)

10,5 (ИК35-43);

110 (ИК1,2,5,6,23-34)

Отклонение напряжения от номинального значения, %

±1

Номинальные значения первичных токов ТТ измерительных каналов, А

100 (ИК56,68,69);

150 (ИК15-18,51-53,58-(

200 (ИКЗ,4,37,40,43,67,5 300 (ИК13,14,20, 55,71) 400 (ИК5,6,25-30,44-47, 600 (ИК1,2);

800 (ИК54),

1000 (ИК64,75),

1500 (ИК48,49,57,66);

1600 (ИК35,36,38,39,41,

2,65,70);

2,73,50);

Г4);

12),

Диапазон изменения тока в % от номинального значения тока

от 1(2) до 120

Коэффициент мощности, cos ср

0,5-1

Пределы допускаемой абсолютной погрешности часов всех компонентов системы, с

±5

Таблица 4. Пределы допускаемых относительных погрешностей (измерение электрической энергии и мощности),% для рабочих условий эксплуатации

активной

Номер ПИК

Знач.

Пределы допускаемых относительных погрешностей, %

COS(p(

),011н<1< 0,051н

0,051н < I < 0,21н

0,21н < I < 1 1н

11н <1:

И,21н

1

2

3

4

5

6

1;2; 5; 6;

23-34;

1

±1,2

±0,8

±0,7

±0

7

0т8

±1,4

±1,0

±0,9

±0

9

0,5

±2,1

±1,3

±1,1

±1

1

3; 4;

13-18;

20;48-75

1

±2,4

±1,7

±1,5

±1

,5

0,8

±3,3

±2,1

±1,9

±1

9

0,5

±5,6

±3,2

±2,6

±2

6

35-43

1

±1,3

±1,0

±0,9

±0

9

0,8

±1,6

±1,2

±1,1

±1

1

0,5

:   ±2,4

±1,7

±1,6

±1

6

44-47

1

±2,0

±1,5

±1,5

±1

5

0,8

±2,2

±1,7

±1,7

±1

,7

0,5

±2,8

±2,1

±2,0

±2

,0

Таблица 5. Предеды допускаемых относительных погрешностей (измерения рс электрической энергии и мощности),% для рабочих условий эксплуатации

активной

Номер ИИК

Знач. sin ф (cos ф

Пределы допускаемых относительных погрешностей, %

j 0,021н < I < 0,051н

0,051н < I < 0,21н

0,21н < I < 11н

11н < I

<1,21н

1

2

3

4

5

6

1; 2; 5; 6;

23-34;

0,6 (0.8)

±2,3

±1,7

±1,6

±

1,6

0,9

(0.5)

±2,0

±1,6

±1,5

±

1,5

3; 4;

13-18;

20;48-75

0,6 (0.8)

±5,5

±4,0

±3,7

±‘

5,7

0,9 (0.5)

±4,2

±3,5

±3,4

±:

5,4

0,9 (0Л

±4,2

±3,4

±3,3

±:

5,3

35-43

0,6 (0,8)

±2,5

±1,9

±1,8

4

:1,8

0,9

(0.5)

±2,1

±1,7

±1,6

4

1,6

44-47

0,6 (0,8)

±3,9

±3,5

±3,4

4

3,4

0,9 (0$

' ±3,7

±3,3

±3,3

4

3,3

Таблица 6. Технические характеристики

Наименование характеристики

Зна

зение

Диапазон рабочих температур для компонентов системы, °C:

  • - измерительных трансформаторов

  • - счетчиков, УСПД,УСВ-1

ОТ МИН) до 35

от 15 дс

с15

► 28

Средняя наработка на отказ счетчиков, ч, не менее: -СЭТ4ТМ

165000

Надежность применяемых в системе компонентов:

- счетчики электрической энергии - среднее время наработки

на отказ

не менее

165000 ч., средний срок службы 30 лет;

  • -  трансформаторы тока и напряжения - среднее время наработки на отказ не менее 219000 ч., средний срок службы 25 лет;

  • -  УСПД - среднее время наработки на отказ, не менее 70 000 ч., средний срок службы 12 лет;

  • -  УСВ-1 - среднее время наработки на отказ, не менее 70 000 ч;

  • -  GSM модем - среднее средний срок службы 25 лет время наработки на отказ, не менее 60 000 ч.;

Надежность системных решений:

  • - резервирование каналов связи: для передачи информации внешним организациям организованы два независимых канала связи.

Регистрация в журналах событий компонентов системы времени и даты:

а) счетчиками электрической энергии:

  • - попыток несанкционированного доступа;

  • - связи со счетчиком, приведших к каким-либо изменениям данных;

  • - коррекции текущих значений времени и даты;

  • - отсутствие напряжения при наличии тока в измерительных цепях;

  • - перерывов питания;

  • - самодиагностики (с записью результатов).

б) УСПД:

  • - попыток несанкционированного доступа;

  • - связи с УСПД, приведшие к каким-либо изменениям данных;

  • - перезапуска УСПД;

  • - коррекции текущих значений времени и даты;

  • - перерывов питания;

  • - самодиагностики (с записью результатов).

Защищённость применяемых компонентов

а) Механическая защита от несанкционированного доступа и пломбирование:

  • -  счетчиков электрической энергии;

  • -  клемм вторичных обмоток трансформаторов тока, напряжения

  • -  промежуточных клеммников вторичных цепей тока и напряжения;

  • -  испытательных клеммных коробок;

23

  • -  УСПД;

б) Защита информации на программном уровне:

  • -  установка паролей на счетчиках электрической энергии;

  • -  установка пароля на УСПД;

  • -  установка пароля на ЦСОД;

  • -  возможность использования цифровой подписи при передаче данных.

Глубина хранения информации:

  • -  счетчик электрической энергии - тридцатиминутный профиль нагруз направлениях не менее 35 суток; сохранность данных в памяти при отключении 5 лет;

  • -  УСПД - тридцатиминутный профиль нагрузки в двух направлениях п ИК не менее 35 суток, сохранность данных в памяти при отключении питания 3 лет;

  • -  ЦСОД - хранение результатов измерений и информации о состоят измерений - за весь срок эксплуатации системы.

ки в двух питания ~

) каждому

• не менее

[и средств

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на АИИС КУЭ.

Комплектность средства измерений

Наименование

Обозначение (марка и/или тип оборудования, версия ПО)

Кол-во

1

2

3

Трансформаторы тока

ТГФМ-110-П ТОЛ-Ю ТЛО-Ю ТОГФ-ИО TPU СТЮ ТПОЛ-Ю ТПЛ-10-М

12

96

12

24

18

12

9

2

Трансформаторы напряжения

НАМИ-110 ЗНОЛП-Ю нтми

TIC 4 VDGW2-110X

33

15

7

27

3

Счетчики электрической энергии

СЭТ4ТМ.03М

66

Контролер

СИКОН С70

СИКОН С50

3

1

Устройство синхронизации времени

УСВ-1

1

Модем

Siemens MC-35i

AnCom

1

1

цсод

ПЭВМ (IBM совместимый)

1

Программное обеспечение

ПО «Пирамида 2000»

1

Методика измерений

ВЛСТ 766.01.000 МИ

1

Паспорт - формуляр 1

ВЛСТ 766.00.000 ФО

1

Поверка

осуществляется в соответствии с документом МИ 3000-2006 «Системы автоматизиро- ванные информационно-измерительные коммерческого учета электрической энергии, методика поверки». Идентификационные данные ПО приведены в 4 Паспорта - формуляра.

Типовая разделе

Перечень эталонов, применяемых при поверке:

-средства поверки и вспомогательные устройства, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты АИИС КУЭ, а также приведенные в таблице 2 МИ 3000-2006.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

ООО МИ. зованием коммерческого учета

СЗИПК»)

Измерения производятся в соответствии с документом ВЛСТ 766.01. «Методика измерений количества электрической энергии (мощности) с исполь: автоматизированной информационно-измерительной системы электрической энергии и мощности ООО «Трансмашэнергосбыт» (ЗАО Свидетельство об аттестации № 01.00292.432.00383-2015 от 07.08.2015 г.

Э ООО

Нормативные документы, устанавливающие требования к АИИС КУ «Трансмашэнергосбыт» (ЗАО «СЗИПК»)

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»; -

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительны?: систем. Основные положения».

отельные

МИ 3000-2006 «ГСИ. Системы автоматизированные информационно-измер коммерческого учета электрической энергии Типовая методика поверки».

Изготовитель < ь ; ; 11

Общество с ограниченной ответственностью «Системы и Технологии Северо-Запад» (ООО «Системы и Технологии Северо-Запад»), ИНН7810510059

Юридический адрес:196191, г. Санкт-Петербург, пл. Конституции, д.7, пом. 330 Фактический адрес; 196247, г. Санкт-Петербург, Ленинский пр., д.151, пом. 831 телефакс (812) 676-77-25; E-mail: sitspb@bk.ru

Испытательный центр -

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28,244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru.

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.



Ссылки на другие приказы Росстандарта

  • №1068 от 01.08.2016
  • №3024 от 02.12.2022
  • №496 от 11.07.2012
  • №1743 от 18.08.2017
  • №834 от 03.05.2018
  • №4206 от 01.11.2010
  • №1739 от 25.11.2016
  • №19 от 16.01.2015
  • №38 от 20.01.2015
  • №3002 от 22.06.2011
  • №601 от 23.05.2016
  • №241 от 12.03.2013
  • №1744 от 31.12.2015
  • №2454 от 26.11.2018
  • №1719 от 23.11.2016
  • №1027 от 02.09.2015
  • №540 от 15.04.2005
  • №20 от 21.01.2005
  • №442 от 06.03.2019
  • №236 от 29.01.2007
  • №3558 от 13.09.2010
  • №4172 от 01.11.2010
  • №1605 от 25.09.2020
  • №88 от 10.02.2016
  • №3065 от 06.12.2022
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
