МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

1270

26 мая 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

    и торговли Российской Федерации от 28 августа 2Q2Q г. Ха 2906^ 4. Контроль за испол!

    за собой.

Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 029D109B0008AE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Е.Р.Лазаренко




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1270

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Машины испытательные универсальные

RTF, RTG

57871-14

Фирма

«A&D Company, Limited»,

Япония

A&D Company,

Limited,

Япония

ООО «Эй энд Ди РУС», г. Москва

2.

Уровнемеры микроволновые бесконтактные

Micropilot

FMR6x

70033-17

Фирма

Endress+Hauser

GmbH+Co.KG,

Германия

Фирма

Endress+Hauser

SE+Co. KG,

Германия

ООО «Эндресс+Хаузер», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1270

Лист № 1 Регистрационный № 57871-14 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные RTF, RTG

Назначение средства измерений

Машины испытательные универсальные RTF, RTG (далее машина) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Описание средства измерений

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорези-сторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера

Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

Общий вид машин представлен на рисунках 1, 2, 3.

Приказ Росстандарта №1270 от 26.05.2022, https://oei-analitika.ru

RTF-2430, RTF-2425 RTF-2410, RTF-2350, RTF-2325

Приказ Росстандарта №1270 от 26.05.2022, https://oei-analitika.ru

RTG-1310, RTG-1250

RTG-1225, RTG-1210

Приказ Росстандарта №1270 от 26.05.2022, https://oei-analitika.ru

RTF-1310, RTF-1250

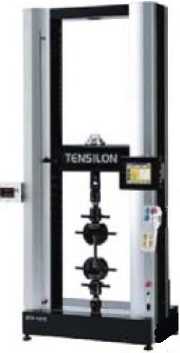

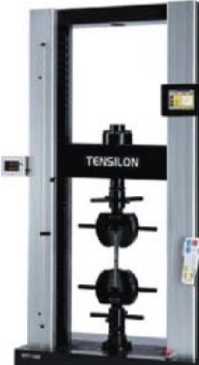

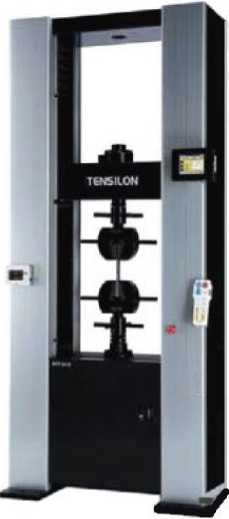

Рисунок 1 -RTF-2430             Рисунок 2 -RTF-1350    Рисунок 3 -RTF-1310, RTG-1310

(напольное исполнение)          (настольное исполнение)     (настольное исполнение)

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Машины изготавливаются в двух конструктивных исполнениях - двухколонные и одноколонные, каждая из которых производится в нескольких модификациях. Модификации машин отличаются диапазонами и погрешностью измерения нагрузки, рабочими ходами подвижной траверсы, а также габаритными размерами. Обозначение модификаций имеет вид:

Машина испытательная универсальная ХХХ - ХАВС, где

1 2

  • 1 - обозначение модификации машины в соответствии с классификацией производителя (RTF - двухколонная, технология F; RTG - двухколонная, технология G);

  • 2 - Х - исполнение («1» - настольное, «2» - напольное)

АВС - условное обозначение наибольшей предельной нагрузки в Ньютонах, определяемой как ВС - 10А, где

А - степень числа; ВС - целое число.

На маркировочной табличке машины указывают:

  • - обозначение машины;

  • - знак утверждения типа;

  • - заводской номер;

  • - год и месяц изготовления.

Нанесение знака поверки на средства измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) машин является встроенным и состоит из метрологически значимой и незначимой частей.

Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс USB, при включении компьютера и машины в сеть через адаптеры.

Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса машин не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные ПО.

Идентификационные данные (признаки)

Значения

Наименование программного обеспечения

Машины

Идентификационное наименование ПО

ТАСТ

Номер версии ПО

1.1.0.ХХХХ*, не ниже 1.1.0.2777

Цифровой идентификатор

f86dd277f2c11734229b11697dc7ce09,

59с1а297сOвda910865cd0b447a5acf34

Алгоритм вычисления цифрового идентификатора ПО

MD5

*Х - не относится к метрологически значимой части ПО, цифры и/или буквы латинского алфавита

Метрологические и технические характеристики

Таблица 2

Характеристика

Модель

RTF-2430

RTF-2425

RTF-2410

RTF-2350

RTF-2325

Наибольшая предельная нагрузка, кН

300

250

100

50

25

Диапазон измерений перемещения активного захвата, мм

1265

1160

1160

1210

Диапазон регулирования скорости перемещения активного захвата, мм/мин

0,0005-500

0,0005-1000

Пределы допускаемой погрешности измерений нагрузки (усилий) при прямом ходе, % от измеряемой нагрузки

±1

±0,5

Габаритные размеры (ДхШхВ ), мм, не более

1022x800x2560

1022x632x2275

Масса, кг, не более

1300

780

Электрическое питание - от сети переменного тока:

напряжение, В

частота, Гц

от 187 до 242

от 49 до 51

Диапазон рабочих температур, °С

от +5 до +40

Относительная влажность, %

20-80

Таблица 3

Характеристика

Модель

RTF-1350

RTF-1325

RTF-1310

RTF-1250

RTF-1225

Наибольшая предельная нагрузка, кН

50

25

10

5

2,5

Диапазон измерений перемещения активного захвата, мм

1000

1100

Диапазон регулирования скорости перемещения активного захвата, мм/мин

0,0005-1000

Пределы допускаемой погрешности измерений нагрузки (усилий) при прямом ходе, % от измеряемой нагрузки

±0,5

Габаритные размеры, мм, не более

937x584x1655

680x430x1555

Масса, кг, не более

330

110

Электрическое питание - от сети переменного тока: напряжение, В частота, Гц

от 187 до 242

от 49 до 51

Диапазон рабочих температур, °С

от +5 до +40

Относительная влажность, %

20-80

Таблица 4

Характеристика

Модель

RTF-1210

RTG

1310

RTG-1250

RTG-1225

RTG-1210

Наибольшая предельная нагрузка, кН

1

10

5

2,5

1

Диапазон измерений перемещения активного захвата, мм

1100

Диапазон регулирования скорости перемещения активного захвата, мм/мин

0,0005

1000

0,05-1000

Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, % от измеряемой нагрузки

±0,5

±1

Габаритные размеры, мм, не более

680x430x

1555

708x436x1555

Масса, кг, не более

110

100

Электрическое питание - от сети переменного тока: напряжение, В частота, Гц

от 187 до 242

от 49 до 51

Диапазон рабочих температур, °С

от +5 до +40

Относительная влажность, %

20-80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.

Лист № 5 Всего листов 5 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Количество

Машина

1 шт.

Адаптер сетевого питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным RTF, RTG

ГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы

Техническая документация A&D Company, Limited, Япония.

Изготовитель

A&D Company, Limited, Япония

Адрес:3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон (факс): (495) 437-5577, 437-5666.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1270

Регистрационный № 70033-17

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые бесконтактные Micropilot FMR6x

Назначение средства измерений

Уровнемеры микроволновые бесконтактные Micropilot FMR6x (далее уровнемеры) предназначены для непрерывного измерения уровня различных продуктов: жидкостей (в т.ч. нефтепродуктов, сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов), вязких жидких масс, пульп, сыпучих продуктов в закрытых или открытых резервуарах, сосудах и аппаратах различного типа.

Описание средства измерений

Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя, смонтированных в герметичном корпусе.

Принцип измерений уровня основан на технологии непрерывного излучения с частотной модуляцией (FMCW). Измеренное расстояние до поверхности контролируемой среды пропорционально разности частот излучаемого микроволнового сигнала и сигнала, отраженного от поверхности контролируемой среды.

Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и функциональных возможностей электронного преобразователя выпускаются различные исполнения уровнемеров (рис.1), предназначенные для установки в открытом пространстве, резервуарах, аппаратах различной формы и/или в волноводах (измерительных колодцах, выносных камерах и др.).

Приказ Росстандарта №1270 от 26.05.2022, https://oei-analitika.ru

FMR60

Приказ Росстандарта №1270 от 26.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1270 от 26.05.2022, https://oei-analitika.ru

FMR62

FMR67

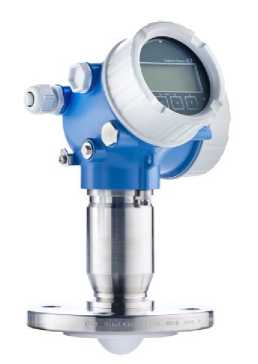

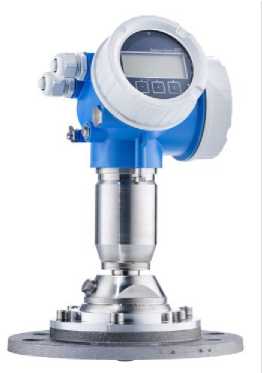

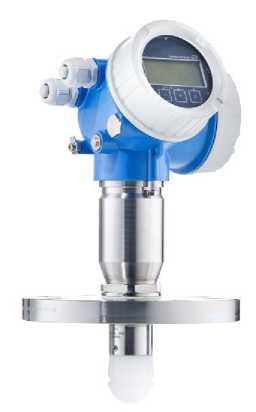

Рисунок 1 - Общий вид уровнемеров Micropilot FMR6x.

Уровнемеры исполнений Micropilot FMR60, FMR62 предназначены для применения с жидкостями и пульпами, уровнемеры исполнений Micropilot FMR67 - с сыпучими продуктами и пульпами.

Уровнемеры могут иметь исполнение, сертифицированное согласно стандарту IEC 61508 (ГОСТ Р МЭК 61508) на применение в электрических, электронных, программируемых системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 (1oo1) и SIL3 при однородном резервировании.

В уровнемерах реализована технология Heartbeat™, позволяющая осуществлять имитационную поверку путем контроля дрейфа электромеханических характеристик первичного преобразователя и характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа уровнемера с резервуара и остановки технологического процесса.

Для обслуживания, настройки и диагностики уровнемером с персонального компьютера могут использоваться сервисные программы FieldCare, DeviceCare, SIMATIC PDM, AMS Device Manager, PACTware.

В состав электронного преобразователя может быть включен функциональный блок расширенной самодиагностики Heartbeat Monitoring, который непрерывно контролирует исправность частей уровнемера, состояние технологического процесса и окружающей среды.

Результаты самодиагностики Heartbeat в виде числовых величин и сообщений в соответствии со стандартом NAMUR NE 107 могут быть считаны с дисплея уровнемера и/или могут передаваться в виде выходного сигнала (дискретного, аналогового или цифрового).

Уровнемеры могут иметь программируемый дискретный выходной сигнал, настраиваемый на предельное значение уровня или другого параметра (например, напряжения питания уровнемера).

Информация о настройках и последних измеренных значениях прибора автоматически сохраняется в энергонезависимой памяти уровнемера ПЗУ (HistoROM), встроенной в корпус электронного преобразователя уровнемера. Настройки прибора можно также сохранить в энергонезависимой памяти, встроенной в дисплей уровнемера и при помощи данного дисплея перенести настройки на другие уровнемеры Micropilot FMR6x.

В приборе реализована функция программного подавления ложных эхо-сигналов для достижения большей точности и достоверности измерений.

Уровнемеры могут применяться для вычисления и индикации объема жидкостей в резервуарах и вычисления расхода жидкостей в открытых каналах и безнапорных трубопроводах по методикам измерений МИ 2406-97 и МИ 2220-13.

Уровнемеры применяются также для индикации объема жидкостей и сыпучих материалов в резервуарах.

Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в измерительный преобразователь, контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера. При необходимости вместо встроенного дисплея может быть использован выносной блок индикации и управления FHX50 (рис. 2).

Приказ Росстандарта №1270 от 26.05.2022, https://oei-analitika.ru

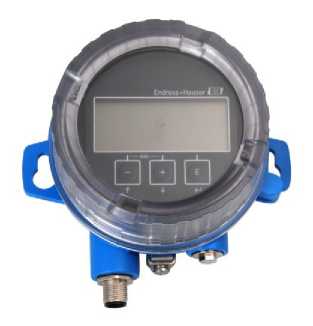

Рисунок 2 - Выносной блок индикации и управления FHX50

В конструкции выносного блока индикации и управления FHX50 предусмотрена блокировка клавиатуры одновременным нажатием клавиш

Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена возможность использования специальных болтов для крышки, под которой находятся электронные компоненты и счетный механизм. Болты имеют в головке отверстия, через которые крепится пломба надзорного органа (рис. 3). Также на блоке электроники имеется переключатель защиты от записи, который может быть заклеен специальной наклейкой для защиты от несанкционированного доступа к настройкам (рис. 3).

Приказ Росстандарта №1270 от 26.05.2022, https://oei-analitika.ru

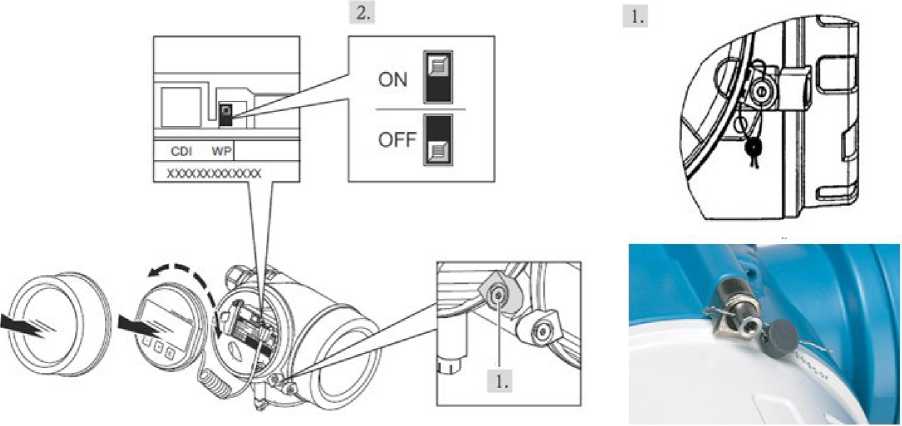

Рисунок 3 - Пломбирование корпуса уровнемера (1). Переключатель защиты от записи для защиты от несанкционированного доступа к настройкам (2).

Программное обеспечение

Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (производится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Идентификационные данные программного обеспечения системы представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FMR6x

Номер версии (идентификационный номер) ПО

не ниже 01.yy.zz

Цифровой идентификатор ПО

не отображается

В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров микроволновых бесконтактных Micropilot FMR6x защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «Высокий».

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Исполнение уровнемера

FMR60

FMR62

FMR67

Диапазон измерений*, м

от 0 до 50

от 0 до 80

от 0 до 100

Диапазон показаний, м

от 0 до 50

от 0 до 80

от 0 до 125

Пределы   основной

допускаемой    абсо

лютной погрешности измерений уровня при расстоянии до поверхности продукта LN, мм

LNmin < LN < 0,8 м

±4

±20

0,8 м < LN < 1,5 м

±1

1,5 м < LN < 30 м

±1

±3

30 м < LN < LNmax

±3

±20

Пределы   основной

допускаемой    абсо

лютной погрешности измерений уровня при расстоянии до поверхности продукта LN при имитационной поверке, мм

LNmin < LN < 0,8 м

±12

±40

0,8 м < LN < 1,5 м

±3

1,5 м < LN < 30 м

±3

±6

30 м < LN < LNmax

±9

±40

Дополнительная погрешность от изменений температуры окружающей среды, мм/К

2/10

3/10

Рабочая температура, °С (в месте монтажа на резервуаре)

от -40 до +130

от -40 до +200

Исполнение уровнемера

FMR60

FMR62

FMR67

Рабочее давление, МПа (бар)

от -0,1 до +1,6 (от -1 до +16)

от -0,1 до +2,5 (от -1 до +25)

от -0,1 до +1,6 (от -1 до +16)

Температура окружающего воздуха, °С

от -40 до +80

от -60 по индивидуальному заказу

Выходной сигнал:

  • - токовый (вход/выход), мА

  • - цифровой

от 4 до 20

HART, PROFIBUS PA, FOUNDATION

Fieldbus

Параметры электрического питания:

  • - напряжение постоянного тока, В

  • - напряжение переменного тока, В

от 10,4 до 48

от 90 до 253 или по сигнальной цепи (другие варианты по запросу)

Продолжение таблицы 2

Исполнение уровнемера

FMR60

FMR62

FMR67

Температура транспортирования и хранения, °С

от -40 до +80

от -60 по индивидуальному заказу

Степень защиты от внешних воздействий по

ГОСТ 14254-96

IP 66/68

Габаритные размеры корпуса преобразователя, мм, не более:

  • - высота

  • - ширина

  • - длина

144

178

150

Средний срок службы, лет, не более

20

Наработка на отказ, часов, не более

130000

Маркировка взрывозащиты

Ga Ex ia IIC T6...T3

Ga/Gb Ex ia IIC T6...T3

Ga/Gb Ex ia/db [ia Ga] IIC T6.T3

Ga/Gb/Gc Ex ia/ic [ia Ga] IIC T6.T3 2Ex nA IIC T6.T3 Gc 2Ex ic IIC T6.T3 Gc Ga/Gb/Gc Ex ia/nA [ia Ga] IIC T6.T3

Ga/Gb Ex ia IIC T6.T3

Ex ia IIIC T85°C Da/Db

Ga/Gb Ex ia/db [ia Ga] IIC T6.T3 Ex ta/tb IIIC T T85°C Da/Db

Ga/Gb Ex ia/db [ia Ga] IIC T6.T3

* диапазон измерений определяется конструктивным исполнением антенны, типом измеряемой среды и монтажом датчика

Знак утверждения типа

наносится на корпус уровнемера заводским способом и/или на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Коли

чество

Примечание

Уровнемер микроволновый бесконтактный Micropilot

FMR6x

1 шт.

В соответствии с заказом

Вспомогательные принадлежности (по заказу):

  • - крышка защитная;

  • - монтажный кронштейн;

  • - фланцевые прокладки для позиционирования;

  • - универсальный переходной фланец;

  • - HART 4-20мА преобразователь;

  • - HART-модем;

  • - адаптер WirelessHART;

  • - шлюз для удаленного мониторинга;

  • - источник питания;

  • - активный барьер с дополнительной диагностикой HART®;

  • - модуль защиты от перенапряжения.

52025686

71336522

71074264

FAX50

HMX50

FXA195

SWA70

FXA42

RNS221

RN221N

HAW562

В соответствии с заказом

Компакт - диск с сервисной программой FieldCare или DeviceCare

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

1 экз.

Сведения о методиках (методах) измерений изложены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым бесконтактным Micropilot FMR6x

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 28725-90 Приборы для измерения уровня жидких и сыпучих материалов. Общие технические требования и методы испытаний

Техническая документация фирмы

Изготовитель

Фирма Endress+Hauser SE+Co.KG, Германия

Адрес: Hauptstrasse 1, 79689 Maulburg, Germany

Тел.: +49 7622 28 0, факс: +49 7622 28 14 38 E-mail: info.pcm@endress.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7(495)437-55-77 / +7(495)437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

научно-

средств




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
