Номер по Госреестру СИ: 24473-08
24473-08 Термостаты регулируемые
(ТР-1М)
Назначение средства измерений:
Термостаты регулируемые ТР-1М (далее по тексту - термостаты) предназначены для воспроизведения температуры в диапазоне от плюс 40 до плюс 300 °С при проведении поверки и исследования средств измерений температуры в лабораторных условиях.
Внешний вид.
Термостаты регулируемые
Рисунок № 1
Внешний вид.
Термостаты регулируемые
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 20.02.2029
Номер записи -
ID в реестре СИ - 537333
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТР-1М-300, ТР-1М-150, ТР-1М, исполнение ТР-1М-500, ТР-1М, исполнение ТР-1М-300, ТР-1М, исп. ТР-1М-У1, ТР-1М, исп. ТР-1М-500, ТР-1М, исп. ТР-1М-300, ТР-1М мод. ТР-1М-500, ТР-1М исп. ТР-1М-500, ТР-1М исп. ТР-1М-300, ТР-1М, Нет модификации, модификация ТР-1М-300, мод. ТР-1М-У1, мод. ТР-1М-500, мод. ТР-1М-300, исполнение ТР-1М-500, исп. ТР-1М-300, Без модификации, "ТР-1М-В",
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 142
Выдано извещений - 7
Кол-во периодических поверок - 123
Кол-во средств измерений - 85
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1575 от 2016.10.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1006 от 2017.05.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1997 от 2018.09.19 О внесении изменений в описание типа на термопреобразователи сопротивления ТСМ 9418, ТСП 9418
№2300 от 2018.11.07 О внесении изменений в описание типа на термопреобразователи сопротивления ТСП, ТСМ
№1677 от 2019.07.16 О переоформлении, продлении свидетельства № 35427 об утверждении типа на термометры сопротивления ТЭМ-100 и внесении изменений в описание типа
№1694 от 2019.07.17 О переоформлении свидетельства об утверждении типа № 35428 "Комплекты термометров сопротивления ТЭМ-110" и внесении изменений в описание типа
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
№2604 от 2023.12.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Термостаты регулируемые (ТР-1М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
20510-06 Термостаты жидкостные (798, 813, 814, 820, 915) Фирма "Isotech" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
24473-08 Термостаты регулируемые (ТР-1М) ОАО "НПП "Эталон" (РОССИЯ г.Омск) |
|
24935-03 Термостат жидкостной (LAUDA US 6) Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ ) |
24473-08 Термостаты регулируемые (ТР-1М) ОАО "НПП "Эталон" (РОССИЯ г.Омск) |
|
40226-08 Термостаты жидкостные (6000 мод. 6020, 6022, 6024, 6050Н, 6054, 6055, 6102, 6330, 6331) Фирма "Fluke Corporation, Hart Scientific Division" (СОЕДИНЕННЫЕ ШТАТЫ ) |
24473-08 Термостаты регулируемые (ТР-1М) ОАО "НПП "Эталон" (РОССИЯ г.Омск) |
Все средства измерений ОАО "НПП "Эталон"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15762-07 27.11.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
22674-07 22.06.2027 |
Пирометры портативные, ПП-1 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
36021-07 19.07.2027 |
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
51099-12 10.07.2027 |
Регуляторы температуры, РТ Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
69533-17 04.12.2027 |
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
16173-02 05.04.2028 |
Установки, УПСТ-2М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37366-08 05.04.2028 |
Калибраторы температуры сухоблочные, КС Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37935-08 15.06.2029 |
Измерители универсальные прецизионные, В7-99 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
70848-18 16.04.2028 |
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию |
|
73884-19 08.02.2029 |
Термометры сопротивления эталонные 3-го разряда, ТСП 0307 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
24473-08 20.02.2029 |
Термостаты регулируемые, ТР-1М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
40099-08 01.03.2029 |
Излучатели в виде модели абсолютно черного тела, АЧТ-45/100/1100 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
74693-19 10.04.2029 |
Датчики температуры многозонные цифровые, МЦДТ 1201 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
5 лет |
|
26147-09 26.07.2029 |
Криостаты регулируемые, КР-40-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
25916-03 02.09.2029 |
Термостаты паровые, ТП-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
89319-23 14.06.2028 |
Преобразователи термоэлектрические, ТПП 2101 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
89564-23 21.07.2028 |
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
93405-24 |
Излучатель в виде модели абсолютно чёрного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
Кто поверяет Термостаты регулируемые (ТР-1М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПО ЭХЗ" АО "ПО "ЭЛЕКТРОХИМИЧЕСКИЙ ЗАВОД" (RA.RU.311657) | 6 | 3 | 3 | 2 | 6 | 3 | 3 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ЦМ" (RA.RU.310581) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 7 | 0 | 7 | 1 | 7 | 0 | 7 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "НПП"ЭТАЛОН" (RA.RU.310666) | 19 | 16 | 3 | 0 | 19 | 16 | 3 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "РЕШЕТНЁВ" (РОСС СОБ 3.00092.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕРМОАВТОМАТИКА" (RA.RU.311911) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Термостаты регулируемые (ТР-1М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
11628 | 13335 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
11345 | 13335 |
|
ФБУ Вологодский ЦСМ Вологодская область |
24973 | 13335 |
|
ФБУ Иркутский ЦСМ Иркутская область |
5108 | 13335 |
|
ФБУ Кировский ЦСМ Кировская область |
9926 | 13335 |
Программное обеспечение
Уровень защиты программного обеспечения «С» в соответствии с МИ 3286-2010.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Termocontrol» T ermocontrol. exe |
|
Номер версии (идентификационный номер) ПО |
1.1* |
|
Цифровой идентификатор ПО |
MD5: 1231b6a2397218374f36c817d261eb6d |
|
* допускается замена программного обеспечения на более новую версию | |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским методом и методом лазерной печати на этикетку, закрепленную в нижней части блока управления и термованны.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термостатам регулируемым ТР-1М
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 12.2.007.9-93 Безопасность электротермического оборудования. Часть 1. Общие требования
ТУ3443-001-02566540-2002 Термостаты регулируемые ТР-1М. Технические условия
Поверка
Поверкаосуществляется по документу ДДШ2.998.006 ДЗ «Термостаты регулируемые ТР-1М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в 2008 г.
Основные средства поверки:
-
- термометр сопротивления платиновый эталонный 2-го разряда ГОСТ Р 51233-98 -термометр сопротивления платиновый эталонный ПТС-10М (рег. №11804-99): диапазон измерений температуры от 0 до 419,527 °С; 10 Ом;
-
- измеритель универсальный прецизионный В7-99 (рег. №37935-08): пределы допускаемой абсолютной погрешности при измерении сопротивления постоянному току в диапазоне от 0 до 30 Ом ±(0,0005+0,00025 |R-10|) Ом, где R - измеренное сопротивление, Ом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик термостатов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на блок управления БУ-7-5.
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон»(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия термостатов основан на равномерном нагреве и перемешивании жидкости в рабочем объеме термостата.
Термостаты состоят из термованны и блока управления. Термованна представляет собой металлический резервуар, наполненный теплоносителем. В качестве теплоносителя используется полиметилсилоксановая жидкость марки ПМС-100 для диапазона температур от 40 до 200 °С, масло цилиндровое МЦ-52 для диапазона от 150 до 300 °С и теплоноситель с температурой воспламенения не менее 340 °С для диапазона от 40 до 300 °С.
Теплоноситель перемешивается с помощью мешалки, расположенной в нижней части термованны. Блок управления обеспечивает задание и поддержание температуры в термостате, а также индикацию текущей температуры. Обеспечена возможность работы термостата с персональным компьютером.
Термостаты выпускаются в следующих модификациях: ТР-1М-300, ТР-1М-500, ТР-1 М-В, ТР-1 М-У1 и ТР-1 М-У2, которые отличаются размерами термованн и диапазонами воспроизводимых температур.
Общий вид термостатов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Й

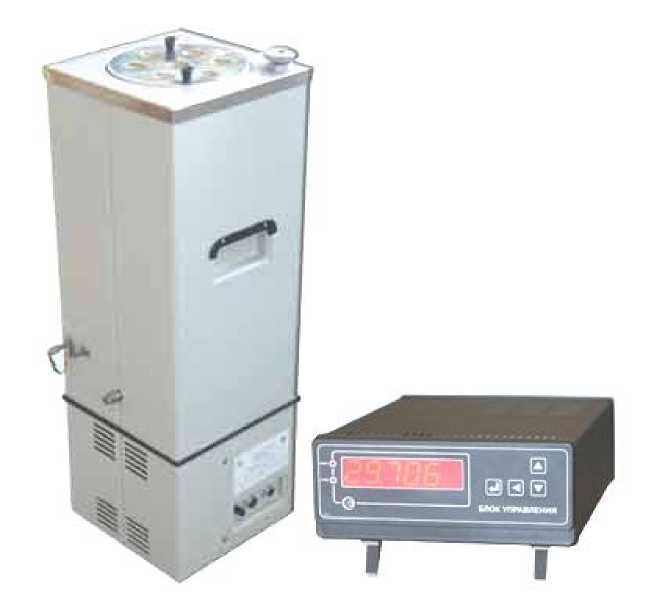

Рисунок 1 - Общий вид термостатов

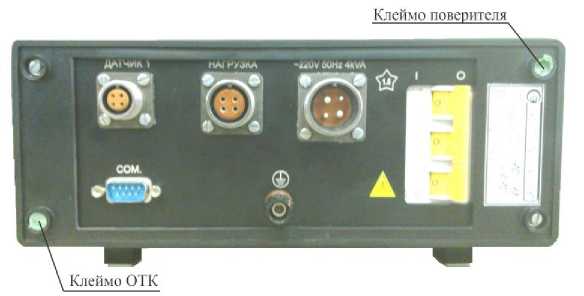

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 -
|
Наименование |
Обозначение |
Модификация | ||||
|
ТР-1М-300 |
ТР-1М-500 |
ТР-1 М-В |
ТР-1 М-У1 |
ТР-1 М-У2 | ||
|
Количество | ||||||
|
Термованна ТЖ-1-300 |
- |
1 шт. |
- |
1 шт. |
1 шт. |
- |
|
Термованна ТЖ-1-500 |
- |
- |
1 шт. |
- |
- |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Модификация | ||||
|
ТР-1М-300 |
ТР-1М-500 |
ТР-1 М-В |
ТР-1 М-У1 |
ТР-1 М-У2 | ||
|
Количество | ||||||
|
Блок управления БУ-7-5 |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель ХТ1 |
ДДШ6.644.022 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель ХТ2 |
ДДШ6.644.023 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель ХТ3 |
ДДШ6.644.004 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель |
ДДШ6.644.033 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Камера вытяжная КВ-1 |
- |
1 шт.* |
1 шт.* |
- |
- |
- |
|
Паспорт на КВ-1 |
ДДШ2.969.003 ПС |
1 экз.* |
1 экз.* |
- |
- |
- |
|
Камера вытяжная КВ-1В |
- |
- |
- |
1 шт. |
1 шт. |
1 шт. |
|
Паспорт на КВ-1В |
ДДШ2.969.004 ПС |
- |
- |
1 экз. |
1 экз. |
1 экз. |
|
Жидкость ПМС-100 |
ГОСТ 13032-77 |
12,5 л |
20 л |
- |
- |
- |
|
Теплоноситель с температурой воспламенения не менее 340 °С |
- |
- |
- |
- |
12,5 л |
20 л |
|
Масло МЦ-52 |
ГОСТ 6411-76 |
- |
- |
13 кг |
- |
- |
|
Канистра |
ДДШ5.887.019 |
- |
- |
1 шт. |
- |
- |
|
Техническое моющее средство «Дикорин» |
- |
- |
- |
0,3 кг |
- |
- |
|
Поддон |
ДДШ8.613.050 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Черпак |
ДДШ5.887.004 |
1 шт. |
1 шт. |
- |
1 шт. |
1 шт. |
|
Кружка |
ДДШ5.887.005 |
1 шт. |
1 шт. |
- |
1 шт. |
1 шт. |
|
Кассета |
ДДШ6.212.004 |
1 шт. |
1 шт. |
- |
1 шт. |
1 шт. |
|
Плата |
ДДШ6.670.002 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Пассик |
ДДШ6.844.001 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Опора |
ДДШ6.126.010 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Ось |
ДДШ6.306.002 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Заглушки с отверстиями под датчики диаметром: | ||||||
|
- 4 мм |
ДДШ8.932.060-01 |
7 шт. |
7 шт. |
- |
- |
- |
|
МКСН.716111.002-01 |
- |
- |
7 шт. |
7 шт. |
7 шт. | |
|
- 6 мм |
ДДШ8.932.060-02 |
7 шт. |
7 шт. |
- |
- |
- |
|
МКСН.716111.002-02 |
- |
- |
7 шт. |
7 шт. |
7 шт. | |
|
- 8 мм |
ДДШ8.932.060-03 |
7 шт. |
7 шт. |
- |
- |
- |
|
МКСН.716111.002-03 |
- |
- |
7 шт. |
7 шт. |
7 шт. | |
|
- 10 мм |
ДДШ8.932.060-04 |
7 шт. |
7 шт. |
- |
- |
- |
|
МКСН.716111.002-04 |
- |
- |
7 шт. |
7 шт. |
7 шт. | |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Модификация | ||||
|
ТР-1М-300 |
ТР-1М-500 |
ТР-1М-В |
ТР-1М-У1 |
ТР-1М-У2 | ||
|
Количество | ||||||
|
Заглушка без отверстия |
ДДШ8.932.060 МКСН.716111.002 |
7 шт. |
7 шт. |
7 шт. |
7 шт. |
7 шт. |
|
Прокладка |
ДДШ 8.680.023 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
ДДШ2.998.006 РЭ ДДШ2.998.018 РЭ ДДШ2.998.026 РЭ |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Паспорт |
ДДШ2.998.006 ПС ДДШ2.998.018 ПС ДДШ2.998.026 ПС |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Программное обеспечение «Termocontrol» |
643.02566540. 00019-01 |
1 комплект | ||||
|
Методика поверки |
ДДШ2.998.006 Д3 |
1 экз. | ||||
|
* поставляется по отдельной заявке потребителя. | ||||||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Модификация | ||||
|
ТР-1М-300 |
ТР-1М-500 |
ТР-1М-В |
ТР-1М-У1 |
ТР-1М-У2 | |
|
Значение | |||||
|
Диапазон воспроизводимых температур, °С |
от +40 до +200 |
от +40 до +200 |
от +150 до +300 |
от +40 до +300 |
от +40 до +300 |
|
Нестабильность поддержания температуры, °С |
±(0,02+3Л10-57*) | ||||
|
Неравномерность температуры в рабочем объеме термостата, °С |
0,02+340-57* | ||||
|
Дискретность задания температуры, °С |
0,1 | ||||
|
Разрешающая способность индикатора, °С, температуры в диапазоне температур:
|
0,01 0,1 | ||||
|
* t - значение воспроизводимой температуры, °С | |||||
Таблица 3 - Основные технические характеристики
|
Модификация | |||||
|
ТР-1М-300 |
ТР-1М-500 |
ТР-1М-В |
ТР-1М-У1 |
ТР-1М-У2 | |
|
Наименование характеристики | |||||
|
Значение | |||||
|
Рабочий объем термостата, мм: - высота |
100 |
200 |
100 |
100 |
200 |
|
- диаметр |
112 |
112 |
112 |
112 |
112 |
|
Время выхода на заданную температуру, ч, не более |
2,0 |
2,0 |
2,5 |
2,0 |
2,0 |
|
Число одновременно поверяемых термометров, шт. |
6 | ||||
|
Параметры электрического питания: | |||||
|
- напряжение переменного тока, В |
220±22 | ||||
|
- частота переменного тока, Г ц |
50±1 | ||||
|
Потребляемая мощность, кВ •А, не более |
3,0 | ||||
|
Габаритные размеры термованны, мм, не более: | |||||
|
- высота |
746 |
946 |
746 |
746 |
946 |
|
- длина |
280 |
280 |
280 |
280 |
280 |
|
- ширина |
256 |
256 |
256 |
256 |
256 |
|
Габаритные размеры блока управления, мм, не более: | |||||
|
- высота |
100 | ||||
|
- длина |
360 | ||||
|
- ширина |
270 | ||||
|
Масса термованны, кг, не более |
20 |
30 |
20 |
20 |
30 |
|
Масса блока управления, кг, не более |
4,5 | ||||
|
Средняя наработка на отказ, ч |
2000 | ||||
