Номер по Госреестру СИ: 25916-03
25916-03 Термостаты паровые
(ТП-2)
Назначение средства измерений:
Термостаты паровые ТП-2 (далее - термостаты) предназначены для воспроизведения температуры кипения воды при проведении поверки и исследований средств измерений температуры в лабораторных условиях.
Внешний вид.
Термостаты паровые
Рисунок № 1
Внешний вид.
Термостаты паровые
Рисунок № 2
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 02.09.2029
Номер записи - 173226
ID в реестре СИ - 816619
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТПП-1, ТП-2; ТП-5, ТП-2, Термостаты паровые ТП-2, Термостаты паровые, Термостат паровой ТП-2, нет модификаций, Нет модификации, нет данных , мод. ТП-2, Без модификации, 25916-03: Термостат паровой, ., -,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 1085
Выдано извещений - 11
Кол-во периодических поверок - 257
Кол-во средств измерений - 272
Кол-во владельцев - 51
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 6785 дн.
Приказы РСТ, где упоминается данный тип СИ
№2041 от 2019.09.02 О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 16299 "Термостаты паровые ТП-2" и внесении изменений в описание типа
№1725 от 2014.10.27 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 24112-02 - 15929-97)
№2573 от 2019.10.24 О внесении изменений в описание типа на термопреобразователи сопротивления ТП-9201, ТМ-9201
№668 от 2024.03.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
Наличие аналогов СИ: Термостаты паровые (ТП-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15762-07 27.11.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
22674-07 22.06.2027 |
Пирометры портативные, ПП-1 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
36021-07 19.07.2027 |
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
51099-12 10.07.2027 |
Регуляторы температуры, РТ Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
69533-17 04.12.2027 |
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
16173-02 05.04.2028 |
Установки, УПСТ-2М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37366-08 05.04.2028 |
Калибраторы температуры сухоблочные, КС Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37935-08 15.06.2029 |
Измерители универсальные прецизионные, В7-99 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
70848-18 16.04.2028 |
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию |
|
73884-19 08.02.2029 |
Термометры сопротивления эталонные 3-го разряда, ТСП 0307 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
24473-08 20.02.2029 |
Термостаты регулируемые, ТР-1М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
40099-08 01.03.2029 |
Излучатели в виде модели абсолютно черного тела, АЧТ-45/100/1100 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
74693-19 10.04.2029 |
Датчики температуры многозонные цифровые, МЦДТ 1201 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
5 лет |
|
26147-09 26.07.2029 |
Криостаты регулируемые, КР-40-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
25916-03 02.09.2029 |
Термостаты паровые, ТП-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
89319-23 14.06.2028 |
Преобразователи термоэлектрические, ТПП 2101 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
89564-23 21.07.2028 |
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
93405-24 |
Излучатель в виде модели абсолютно чёрного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Термостаты паровые (ТП-2)
Стоимость поверки Термостаты паровые (ТП-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
11628 | 9098 |
|
ФБУ Белгородский ЦСМ Белгородская область |
6373 | 9098 |
|
ФБУ Владимирский ЦСМ Владимирская область |
7409 | 9098 |
|
ФБУ Владимирский ЦСМ Владимирская область |
8890 | 9098 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5569 | 9098 |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом, и на этикетку, закрепленную на нижней правой панели корпуса термостатов, методом лазерной печати.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термостатам паровым ТП-2
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ 4343-003-02566540-2003 Термостат паровой ТП-2. Технические условия
Поверка
Поверкаосуществляется по документу ДДШ 2.998.020 ДЗ «Термостаты паровые ТП-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в 2008 г.
Основные средства поверки:
-
- термометр сопротивления платиновый эталонный 2-го разряда ГОСТ Р 51233-98 -термометр сопротивления платиновый эталонный ПТС-10М (рег. №11804-99): диапазон измерений температуры от 0 до 419,527 °С; 10 Ом;
-
- измеритель универсальный прецизионный В7-99 (рег. №37935-08): пределы допускаемой абсолютной погрешности при измерении сопротивления постоянному току в диапазоне от 0 до 30 Ом ±(0,0005+0,00025 |R-10|) Ом, где R - измеренное сопротивление, Ом;
-
- катушка электрического сопротивления Р321 (рег. №1162-58): 10 Ом, класс точности 0,01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик термостатов с требуемой точностью.
Знак поверки наносится в паспорт при первичной поверке и на свидетельство о поверке при периодической поверке.
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон»(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия термостатов основан на получении области насыщенного водяного пара при атмосферном давлении в рабочем объеме термостата.
Термостаты выполнены в металлическом корпусе, внутри которого расположен резервуар, заполняемый водой. Под резервуаром расположен нагревательный элемент. При нагревании в резервуаре создается область насыщенного водяного пара при атмосферном давлении. Выравнивание давления в резервуаре с атмосферным давлением производится с помощью радиатора, в котором происходит конденсация пара, и трубки, предназначенной для отвода избытка пара.
Термостаты обеспечены автоматической защитой от перегрева и понижения уровня жидкости ниже допустимого уровня.
Общий вид термостатов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлены на рисунке 2.

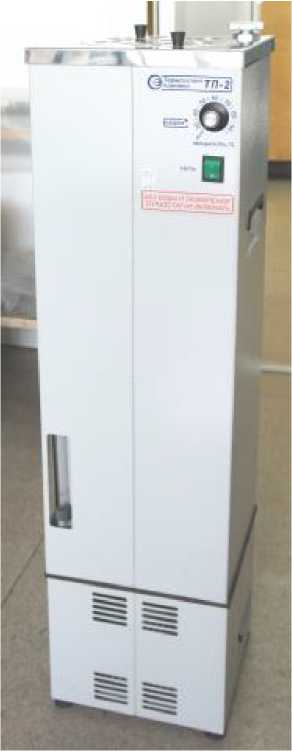

Рисунок 1 -Общий вид термостатов

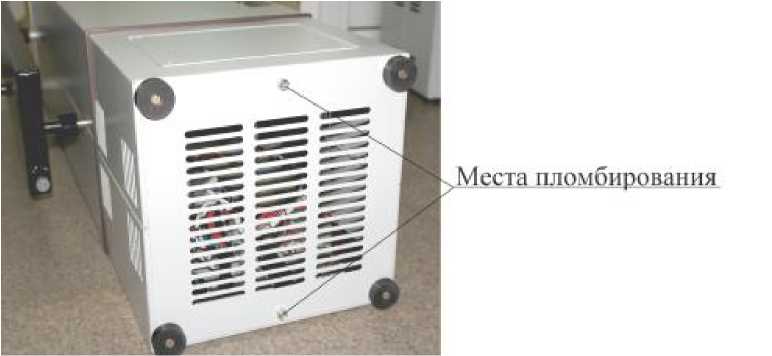

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Термостат паровой |
ТП-2 |
1 шт. |
|
Шнур сетевой |
SCZ-1 |
1 шт. |
|
Плата |
ДДШ 6.670.002 |
1 шт. |
|
Пробирки диаметром: - 8 мм |
ДДШ 7.350.002 |
7 шт. |
|
- 15 мм |
ДДШ 7.350.002-01 |
7 шт. |
|
- 23 мм |
ДДШ 7.350.002-03 |
8 шт. |
|
- 29 мм |
ДДШ 7.350.002-04 |
8 шт. |
|
Втулки с отверстиями под пробирки диаметром: - 8 мм |
ДДШ 8.227.064 |
6 шт. |
|
- 15 мм |
ДДШ 8.227.064-01 |
6 шт. |
|
- 23 мм |
ДДШ 8.227.064-03 |
7 шт. |
|
- 29 мм |
ДДШ 8.227.064-04 |
7 шт. |
|
Заглушка |
ДДШ 8.632.034 |
7 шт. |
|
Заглушка |
МКСН.716111.002 |
6 шт. |
|
Паспорт |
ДДШ 2.998.020 ПС |
1 экз. |
|
Руководство по эксплуатации |
ДДШ 2.998.020 РЭ |
1 экз. |
|
Методика поверки |
ДДШ 2.998.020 ДЗ |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых температур, °С |
от +95,0 до +101,5 |
|
Нестабильность поддержания температуры в рабочем объеме за 30 минут, °С, не более |
±0,03 |
|
Неравномерность температуры в рабочем объеме, °С, не более |
0,03 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода на рабочий режим, ч, не более |
1 |
|
Объем резервуара, л, не более |
3 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, кВ •А, не более |
1,25 |
|
Габаритные размеры, мм не более: | |
|
- высота |
980 |
|
- длина |
260 |
|
- ширина |
400 |
|
Масса, кг не более |
20 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.1 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
2000 |
