Номер по Госреестру СИ: 15762-07
15762-07 Термопреобразователи с унифицированным выходным сигналом
(ТСМУ 9313, ТСПУ 9313)
Назначение средства измерений:
Термопреобразователи с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313 (далее по тексту - термопреобразователи) предназначены для измерений температуры жидких, газообразных и сыпучих веществ для нужд промышленности.

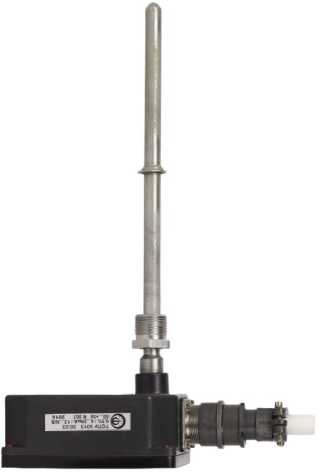

Внешний вид.
Термопреобразователи с унифицированным выходным сигналом
Рисунок № 1

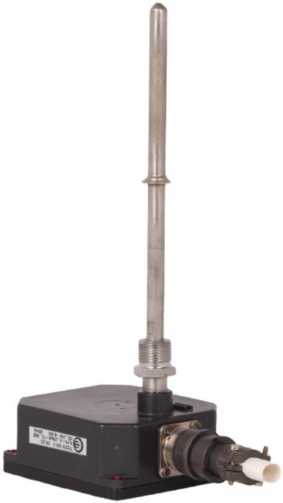

Внешний вид.
Термопреобразователи с унифицированным выходным сигналом
Рисунок № 2
Общие сведения
Дата публикации - 29.09.2022
Срок свидетельства - 27.11.2027
Номер записи - 91709
ID в реестре СИ - 314109
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТСМУ 9313-30.12, ТСМУ 9313,31.15, ТСМУ 9313, ТСПУ 9313, ТСМУ 9313, 33.14, ТСМУ 9313, 32.16, ТСМУ 9313, 31.15, ТСМУ 9313,, ТСМУ 9313 33.15, ТСМУ 9313 31.12, ТСМУ 9313 30.12, ТСМУ 9313, ТСМУ, ТМ 9313-33.15, Нет модификации, нет данных , исполнение ТСПУ 9313, 107, 105, -,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок - 481
Выдано извещений - 8
Кол-во периодических поверок - 250
Кол-во средств измерений - 255
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 13105 дн.
Приказы РСТ, где упоминается данный тип СИ
№1964 от 2022.08.08 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
№334 от 2004.11.30 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ОАО НПП"Эталон"
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Термопреобразователи с унифицированным выходным сигналом (ТСМУ 9313, ТСПУ 9313)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69421-17 Термопреобразователи сопротивления с унифицированным выходным сигналом (BTS3000, UTA 2) Компания "Barksdale GmbH" (ГЕРМАНИЯ ) |
15762-07 Термопреобразователи с унифицированным выходным сигналом (ТСМУ 9313, ТСПУ 9313) Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
Все средства измерений Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15762-07 27.11.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
22674-07 22.06.2027 |
Пирометры портативные, ПП-1 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
36021-07 19.07.2027 |
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
51099-12 10.07.2027 |
Регуляторы температуры, РТ Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
69533-17 04.12.2027 |
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
16173-02 05.04.2028 |
Установки, УПСТ-2М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37366-08 05.04.2028 |
Калибраторы температуры сухоблочные, КС Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37935-08 15.06.2029 |
Измерители универсальные прецизионные, В7-99 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
70848-18 16.04.2028 |
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию |
|
73884-19 08.02.2029 |
Термометры сопротивления эталонные 3-го разряда, ТСП 0307 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
24473-08 20.02.2029 |
Термостаты регулируемые, ТР-1М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
40099-08 01.03.2029 |
Излучатели в виде модели абсолютно черного тела, АЧТ-45/100/1100 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
74693-19 10.04.2029 |
Датчики температуры многозонные цифровые, МЦДТ 1201 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
5 лет |
|
26147-09 26.07.2029 |
Криостаты регулируемые, КР-40-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
25916-03 02.09.2029 |
Термостаты паровые, ТП-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
89319-23 14.06.2028 |
Преобразователи термоэлектрические, ТПП 2101 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
89564-23 21.07.2028 |
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
93405-24 |
Излучатель в виде модели абсолютно чёрного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Термопреобразователи с унифицированным выходным сигналом (ТСМУ 9313, ТСПУ 9313)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 39 | 0 | 34 | 1 | 35 | 0 | 34 | |||
| ООО ПКФ " ТЕПЛОУЧЕТ " (РОСС RU.0001.310057) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311627) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ДОБЫЧА УРЕНГОЙ" (RA.RU.310476) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 10 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 19 | 0 | 18 | 2 | 19 | 0 | 18 | ||
| АО "УЭХК" (RA.RU.310586) | 10 | 0 | 10 | 1 | 10 | 0 | 10 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 56 | 0 | 34 | 0 | 56 | 0 | 34 | |||
| АО "НПП"ЭТАЛОН" (RA.RU.310666) | 68 | 2 | 46 | 0 | 0 | 46 | 46 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 37 | 0 | 33 | 0 | 36 | 0 | 32 | |||
| ООО "Системный интегратор" (РОСС RU.0001.310080) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Красноярский ЦСМ» (RA.RU.311479) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Научно-производственное предприятие "Эталон", г.Омск (RA.RU.310666) | 35 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПП"ЭТАЛОН" (RA.RU.310666) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ДОБЫЧА УРЕНГОЙ" (RA.RU.310476) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Феррата" (1329) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Карельский ЦСМ» (RA.RU.311501) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "СЗМН" (1755) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФКП "ЗАВОД ИМЕНИ Я.М.СВЕРДЛОВА" (RA.RU.312202) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМ" (RA.RU.310581) | 35 | 0 | 35 | 1 | 35 | 0 | 35 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 7 | 0 | 7 | 1 | 7 | 0 | 7 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Термопреобразователи с унифицированным выходным сигналом (ТСМУ 9313, ТСПУ 9313)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
1927 | 1881 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
1819 | 1881 |
|
ФБУ Ростовский ЦСМ Ростовская область |
2832 | 1881 |
|
ФБУ Тюменский ЦСМ Тюменская область |
947 | 1881 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Указания по эксплуатации» документа ДДШ 2.821.971 ПС «Термопреобразователь с унифицированным выходным сигналом ТСПУ 9313, ТСМУ 9313. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ50-95 ДДШ 2.821.971 ТУ «Термопреобразователи с унифицированным выходным сигналом ТСПУ 9313, ТСМУ 9313. Технические условия».
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон»(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, г. Омск, ул. Лермонтова, д. 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФГУ «Омский ЦСМ»)Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия термопреобразователей основан на свойстве металла (платины или меди) изменять свое электрическое сопротивление с изменением температуры.
Каждый термопреобразователь состоит из первичного преобразователя температуры (термопреобразователь сопротивления платиновый - в случае ТСПУ 9313, медный - в случае ТСМУ 9313) и вторичного преобразователя (электронная схема, преобразующая изменение сопротивления в изменение электрического сигнала). При изменении температуры изменяется сопротивление первичного преобразователя. Во вторичном преобразователе это изменение преобразуется в изменение напряжения, которое пропорционально изменению температуры. Напряжение усиливается до уровня, необходимого для управления схемой регулирования выходного сигнала. Схема обеспечивает необходимый коэффициент преобразования изменения сопротивления в постоянный выходной сигнал и линеаризацию зависимости выходного сигнала (тока или напряжения) от изменения сопротивления.
Конструктивно первичный преобразователь представляет собой платиновую спираль (для ТСПУ 9313) или намотку из медной проволоки (для ТСМУ 9313), помещенную в защитную арматуру из стали. Вторичный преобразователь размещается в головке. На головке находится винт заземления.
В зависимости от конструктивного исполнения преобразователи в ТСМУ 9313, ТСПУ 9313 могут быть соединены между собой жестко или гибким кабелем. Подключение внешних цепей к ТСМУ 9313, ТСПУ 9313 осуществляется через розетку 2РМТ22КПН10Г1В1В с перемычками, которая присоединяется к вилке 2РМТ, встроенной в головку преобразователя. Розетка 2РМТ22КПН10Г1В1В с перемычками входит в комплект поставки.
Термопреобразователи являются одноканальными, однофункциональными изделиями.
Общий вид термопреобразователей представлен на рисунке 1.
Пломбирование термопреобразователей не предусмотрено.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на головке термопреобразователей, методом лазерной печати.
Рисунок 1 - Общий вид термопреобразователей с унифицированным выходным сигналом ТСМУ 9313, ТСПУ 9313
Таблица 3-
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь |
— |
1 шт. |
|
Розетка с перемычками |
2РМТ22КПН10Г1В1В |
1 комплект |
|
Скоба* |
— |
1 шт. |
|
Гайка* |
— |
4 шт. |
|
Шайба* |
— |
4 шт. |
|
Паспорт |
ДДШ 2.821.971 ПС |
1 экз. |
|
Методика поверки** |
ДДШ 2.821.971 МП |
1 экз. |
|
* - поставляется для конструкции с гибким кабелем; ** - поставляется 1 экз. на группу изделий в один адрес. | ||
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ТСМУ 9313 |
ТСПУ 9313 | |
|
Диапазон измеряемых температур, °С |
от -50 до +150 |
от -200 до +600 |
|
Номинальная статическая характеристика (НСХ) преобразования по ГОСТ 6651-2009 |
50М |
50П |
|
Уровень выходного сигнала: - силы постоянного тока, мА |
от 4 до 20; от 0 до 5 | |
|
- напряжения постоянного тока, В |
от 0 до 5; от 0 до 10 | |
|
Пределы допускаемой приведенной погрешности измерений, % |
от 0,25 до 1,50* | |
|
* - в зависимости от диапазона измеряемых температур. | ||
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ТСМУ 9313 |
ТСПУ 9313 | |
|
Напряжение питания постоянного тока, В |
от 12 до 36 | |
|
Потребляемая мощность, Вт, не более |
0,9 | |
|
Габаритные размеры (длина), мм |
от 100 до 1000 | |
|
Масса, кг |
от 0,61 до 0,93 | |
|
Средняя наработка до отказа для температуры длительного применения, ч |
200000 |
от 20000 до 200000 |
