Номер по Госреестру СИ: 26147-09
26147-09 Криостаты регулируемые
(КР-40-2)
Назначение средства измерений:
Криостаты регулируемые КР-40-2 (далее по тексту - криостаты) предназначены для воспроизведения заданной температуры при проведении поверки и исследований средств измерений температуры в лабораторных условиях.

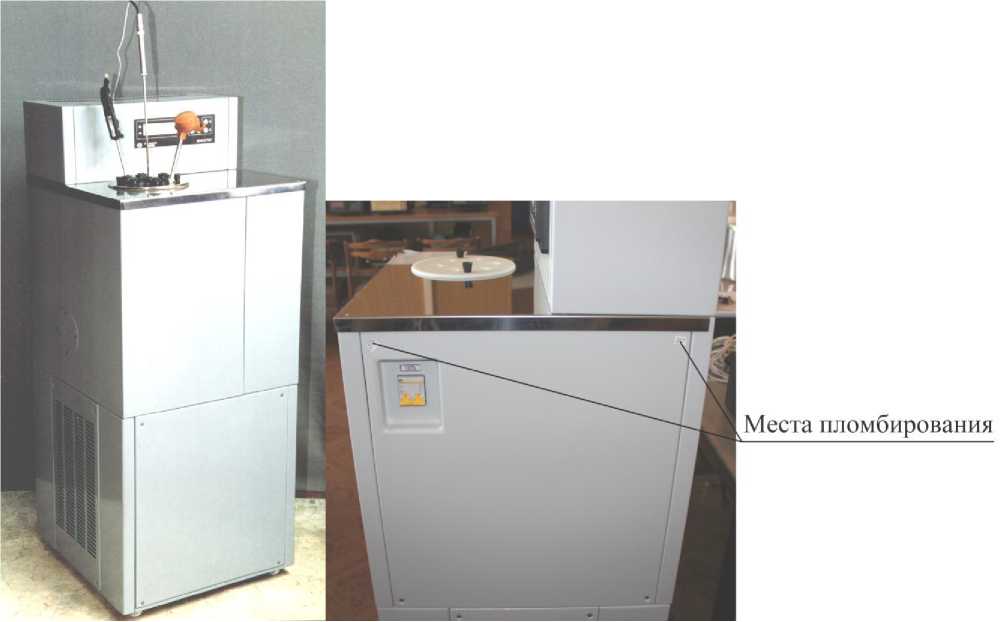

Внешний вид.
Криостаты регулируемые
Рисунок № 1
Общие сведения
Дата публикации - 09.09.2019
Срок свидетельства - 26.07.2029
Номер записи - 172290
ID в реестре СИ - 718437
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТКР-40-2, Нет модификации, КР-40-2, KP-40-2, -,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 48
Выдано извещений - 1
Кол-во периодических поверок - 46
Кол-во средств измерений - 26
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1751 от 2019.07.26 О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 35435 "Криостаты регулируемые КР-40-2" и внесении изменений в описание типа
№1451 от 2014.09.28 О продлении срока действия СИ (ГР 40527-09 - 27428-09)
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
№668 от 2024.03.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Криостаты регулируемые (КР-40-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
24936-03 Термостат жидкостной (LAUDA RK8CP) Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ ) |
26147-09 Криостаты регулируемые (КР-40-2) ОАО "НПП "Эталон" (РОССИЯ г.Омск) |
Все средства измерений ОАО "НПП "Эталон"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15762-07 27.11.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
22674-07 22.06.2027 |
Пирометры портативные, ПП-1 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
36021-07 19.07.2027 |
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
51099-12 10.07.2027 |
Регуляторы температуры, РТ Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
69533-17 04.12.2027 |
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
16173-02 05.04.2028 |
Установки, УПСТ-2М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37366-08 05.04.2028 |
Калибраторы температуры сухоблочные, КС Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37935-08 15.06.2029 |
Измерители универсальные прецизионные, В7-99 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
70848-18 16.04.2028 |
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию |
|
73884-19 08.02.2029 |
Термометры сопротивления эталонные 3-го разряда, ТСП 0307 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
24473-08 20.02.2029 |
Термостаты регулируемые, ТР-1М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
40099-08 01.03.2029 |
Излучатели в виде модели абсолютно черного тела, АЧТ-45/100/1100 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
74693-19 10.04.2029 |
Датчики температуры многозонные цифровые, МЦДТ 1201 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
5 лет |
|
26147-09 26.07.2029 |
Криостаты регулируемые, КР-40-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
25916-03 02.09.2029 |
Термостаты паровые, ТП-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
89319-23 14.06.2028 |
Преобразователи термоэлектрические, ТПП 2101 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
89564-23 21.07.2028 |
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
93405-24 |
Излучатель в виде модели абсолютно чёрного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
Кто поверяет Криостаты регулируемые (КР-40-2)
Стоимость поверки Криостаты регулируемые (КР-40-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
3829 | 11778 |
|
ФБУ Красноярский ЦСМ Красноярский край |
18472 | 11778 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
216 | 11778 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1536 | 11778 |
|
ФБУ Пермский ЦСМ Пермский край |
13922 | 11778 |
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TermoMonitor.exe |
|
Номер версии (идентификационный номер ПО) |
1.1 |
|
Цифровой идентификатор ПО |
MD5: 41a779c1dfl4f52b e9f397a4d0fa02al |
|
Примечание - Допускается замена программного обеспечения на более новую версию. | |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом, на лицевую панель методом сеткографии и методом лазерной печати на этикетку, расположенную на задней панели средней части корпуса криостата.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к криостатам регулируемые КР-40-2ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ 4343-002-02566540-2003 Криостат регулируемый КР-40-2. Технические условия
Поверка
Поверкаосуществляется по документу ДДШ2.998.019 ДЗ «Криостаты регулируемые КР-40-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2008 г.
Основные средства поверки:
-
- термометр сопротивления платиновый эталонный 2-го разряда ГОСТ Р 51233-98 -термометр сопротивления платиновый эталонный ПТС-10М (рег. №11804-99): диапазон измерений температуры от 0 до 419,527 °С; 10 Ом;
-
- измеритель универсальный прецизионный В7-99 (рег. №37935-08): пределы
допускаемой абсолютной погрешности при измерении сопротивления постоянному току в диапазоне от 0 до 30 Ом ±(0,0005+0,00025 |R-10|) Ом, где R - измеренное сопротивление, Ом;
-
- катушка электрического сопротивления Р321 (рег. №1162-58): 10 Ом, класс точности 0,01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик криостатов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия криостатов основан на равномерном нагреве и перемешивании жидкости в рабочем объеме криостата.
Криостаты выполнены в металлическом корпусе, внутри которого расположен резервуар. В резервуар заливается теплоноситель - тосол А40-М. Рабочая камера криостатов представляет собой цилиндр, помещенный в центре резервуара. Теплоноситель в резервуаре непрерывно перемешивается с помощью мешалки.
В конструкции криостатов использован полугерметичный холодильный агрегат, работающий на экологически безопасном фреоне R404. Холодильный агрегат не регулируется и работает постоянно, а требуемая температура устанавливается и поддерживается нагревателями.
Криостаты обеспечивают задание и поддержание температуры в рабочем объеме на заданном уровне, а также индикацию текущего значения температуры. Обеспечена возможность работы криостатов с персональным компьютером.
Криостаты имеют автоматическую защиту от перегрева жидкости.
Общий вид и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа криостатов
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Криостат регулируемый |
КР-40-2 |
1 шт. |
|
Кабель ХТ1 |
ДДШ6.644.004 |
1 шт. |
|
Кабель |
ДДШ6.644.033 |
1 шт. |
|
Теплоноситель тосол А40-М |
ТУ6-15-1701-92 |
15 кг |
|
Сертификат соответствия на тосол |
- |
1 экз. |
|
Кассета |
ДДШ6.212.004 |
1 шт. |
|
Плата |
ДДШ6.670.002 |
1 шт. |
|
Заглушки с отверстиями под датчики диаметром: - 4 мм |
ДДШ8.623.060-01 |
7 шт. |
|
- 6 мм |
ДДШ8.623.060-02 |
7 шт. |
|
- 8 мм |
ДДШ8.623.060-03 |
7 шт. |
|
- 10 мм |
ДДШ8.623.060-04 |
7 шт. |
|
Заглушка без отверстия |
ДДШ8.632.060 |
7 шт. |
|
Насадка |
ДДШ8.652.101 |
1 шт. |
|
Насадка |
ДДШ8.652.109 |
1 шт. |
|
Пассик |
ДДШ6.844.001 |
1 шт. |
|
Программное обеспечение |
643.02566540.00001-02* |
1 комплект |
|
Руководство по эксплуатации |
ДДШ2.998.019 РЭ |
1 экз. |
|
Паспорт |
ДДШ2.998.019 ПС |
1 экз. |
|
Методика поверки |
ДДШ2.998.019 ДЗ |
1 экз. |
|
Примечание: * - Поставляется по отдельной заявке потребителя |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых температур, °С |
от -40 до +40 |
|
Нестабильность поддержания температуры за 30 минут, °С, не более |
±0,02 |
|
Неравномерность температуры в рабочем объеме, °С, не более |
0,02 |
|
Дискретность задания температуры, °С |
0,01 |
|
Разрешающая способность индикатора температуры, °С |
0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода на заданную температуру, ч, не более |
4 |
|
Число одновременно поверяемых термометров, шт. |
6 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, кВ •А, не более |
3,0 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
1350 |
|
- ширина |
510 |
|
- длина |
500 |
|
Масса, кг, не более |
95 |
|
Средняя наработка на отказ, ч |
2000 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.1 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
