Сведения о средстве измерений: 89564-23 Излучатели в виде модели абсолютно черного тела

Номер по Госреестру СИ: 89564-23
89564-23 Излучатели в виде модели абсолютно черного тела
(АЧТ 75/50/600)

Назначение средства измерений:
Излучатели в виде модели абсолютно черного тела АЧТ 75/50/600 (далее по тексту -излучатели) предназначены для воспроизведения и передачи единицы радиационной температуры, а также для градуировки, настройки, поверки и калибровки рабочих средств измерений температуры бесконтактного типа.

сертификация программного обеспечения
Внешний вид. Излучатели в виде модели абсолютно черного тела, http://oei-analitika.ru рисунок № 1
Внешний вид.
Излучатели в виде модели абсолютно черного тела
Рисунок № 1
Внешний вид. Излучатели в виде модели абсолютно черного тела, http://oei-analitika.ru рисунок № 2
Внешний вид.
Излучатели в виде модели абсолютно черного тела
Рисунок № 2

Общие сведения

Дата публикации - 21.07.2023
Срок свидетельства - 21.07.2028
Номер записи - 191538
ID в реестре СИ - 1409976
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, АЧТ-75/50/600,

Производитель

Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 730 дн.

Наличие аналогов СИ: Излучатели в виде модели абсолютно черного тела (АЧТ 75/50/600)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15762-07
27.11.2027
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
22674-07
22.06.2027
Пирометры портативные, ПП-1
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
1 год
36021-07
19.07.2027
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
51099-12
10.07.2027
Регуляторы температуры, РТ
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
69533-17
04.12.2027
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
1 год
16173-02
05.04.2028
Установки, УПСТ-2М
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
1 год
37366-08
05.04.2028
Калибраторы температуры сухоблочные, КС
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
1 год
37935-08
15.06.2029
Измерители универсальные прецизионные, В7-99
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
1 год
70848-18
16.04.2028
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию
73884-19
08.02.2029
Термометры сопротивления эталонные 3-го разряда, ТСП 0307
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
24473-08
20.02.2029
Термостаты регулируемые, ТР-1М
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
40099-08
01.03.2029
Излучатели в виде модели абсолютно черного тела, АЧТ-45/100/1100
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
74693-19
10.04.2029
Датчики температуры многозонные цифровые, МЦДТ 1201
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
5 лет
26147-09
26.07.2029
Криостаты регулируемые, КР-40-2
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
25916-03
02.09.2029
Термостаты паровые, ТП-2
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
89319-23
14.06.2028
Преобразователи термоэлектрические, ТПП 2101
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
1 год
89564-23
21.07.2028
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
2 года
93405-24

Излучатель в виде модели абсолютно чёрного тела, АЧТ 70/-40/80
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск)
ОТ
МП
1 год

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

  • Полное наименование организации
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности в шт.
  • Количество извещений о непригодности в %
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)

Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Излучатели в виде модели абсолютно черного тела (АЧТ 75/50/600)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "НПП"ЭТАЛОН"
(RA.RU.310666)
  • АЧТ-75/50/600
  • 7 5 7 0 0 7 7 0
    ФГБУ "ВНИИОФИ"
    (RA.RU.311485)
  • Нет модификации
  • 2 2 0 2 0 2 0 2

    Стоимость поверки Излучатели в виде модели абсолютно черного тела (АЧТ 75/50/600)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) излучателей состоит из встроенной и автономной частей.

    Встроенная часть ПО является метрологически значимой и устанавливается на предприятии-изготовителе во время производственного цикла в блок электронных компонентов, расположенный внутри корпуса излучателя.

    Автономная часть ПО «Termocontrol» устанавливается на ПК, имеет два режима:

    • - пользовательский режим;

    • -  режим настройки (метрологически значимый - защищен переключателем «КАЛИБР», который опломбирован клеймом поверителя).

    Назначение режимов ПО «Termocontrol»:

    • - в пользовательском режиме: для задания температурного режима излучателя, для графического отображения температуры излучателя, для изменения масштаба отображения графиков по времени и по температуре, а также для вывода на экран монитора ПК и записи в файл текущих значений температуры, интегральной мощности и состояния широтноимпульсного модулятора;

    • - в режиме настройки: для настройки коэффициентов ПИД-закона регулирования, для коррекции градиента, для настройки абсолютной погрешности излучателя и корректировки отклонения температуры нагревателей от температуры излучателя.

    Для функционирования излучателей по своему назначению достаточно использования только встроенной части ПО.

    Уровень защиты встроенной и автономной частей ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

    Идентификационные данные встроенного ПО - отсутствуют. Идентификационные данные автономной части ПО «Termocontrol» приведены в таблице 1.

    Таблица 1 - Идентификационные данные автономной части ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование программного обеспечения

    «Termocontrol»

    Номер версии (идентификационный номер) программного обеспечения

    1.1.0.21*

    Цифровой идентификатор программного обеспечения

    отсутствует

    * - и более поздние версии


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы паспорта и руководства по эксплуатации типографским способом, а также на шильде, который крепится на заднюю панель корпуса излучателя.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» документа МКСН.065142.004 РЭ «Излучатель в виде модели абсолютно черного тела АЧТ 75/50/600. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

    МКСН.065142.004 ТУ «Излучатели в виде модели абсолютно черного тела АЧТ 75/50/600. Технические условия».

    Правообладатель

    Акционерное общество «Научно-производственное предприятие «Эталон»

    (АО «НПП «Эталон»)

    ИНН 5504087401

    Юридический адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, д. 175

    Телефон (факс): +7 (3812) 36-84-00; 36-78-82

    Web-сайт: http://omsketalon.ru

    E-mail: fgup@omsketalon.ru

    Изготовитель

    Акционерное общество   «Научно-производственное   предприятие «Эталон»
    (АО «НПП «Эталон»)
    ИНН 5504087401
    Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, д. 175
    Телефон (факс): +7 (3812) 36-84-00; 36-78-82
    Web-сайт: http://omsketalon.ru
    E-mail: fgup@omsketalon.ru

    Испытательный центр


    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель


    Акционерное общество «Научно-производственное предприятие «Эталон»
    (АО «НПП «Эталон»)
    ИНН 5504087401
    Юридический адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, д. 175
    Телефон (факс): +7 (3812) 36-84-00; 36-78-82
    Web-сайт: http://omsketalon.ru
    E-mail: fgup@omsketalon.ru

    Принцип действия излучателей основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.

    Излучатель является стационарным изделием настольного исполнения и представляет собой моноблочную конструкцию в корпусе прямоугольной формы. В верхней части корпуса установлен термоблок с горизонтально расположенным нагревателем в виде цилиндрической полости, которая имеет выход на переднюю панель и оформлена апертурным отверстием. Нижняя часть корпуса содержит компоненты электрической схемы с элементами коммутации и органами управления излучателем. Нагреватель имеет две зоны нагрева, которые автоматически контролируются при помощи датчиков обратной связи и алгоритма регулирования, которые в совокупности с силовой электроникой обеспечивают создание равномерного температурного поля внутри полости нагревателя.

    Управление температурой излучателя и отображение необходимой информации о текущем режиме работы осуществляется с помощью органов управления и индикации, расположенных в нижней части передней панели под апертурным отверстием. Требуемую температуру излучателя можно также задать при помощи специализированного программного обеспечения «Termocontrol», устанавливаемого на персональный компьютер (ПК). Для подключения излучателя к ПК используется интерфейсный кабель.

    Фотография общего вида излучателей представлена на рисунке 1. Схема пломбировки излучателя от несанкционированного доступа и функции калибровки представлена на рисунке 2. Цветовая гамма корпуса излучателя может быть изменена по решению изготовителя в одностороннем порядке.

    Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средства измерений, а также знак утверждения типа наносится на шильд, расположенный на задней панели излучателя. Конструкция АЧТ позволяет нанести знак поверки на корпус.

    Внешний вид. Излучатели в виде модели абсолютно черного тела (АЧТ 75/50/600), http://oei-analitika.ru
    Внешний вид. Излучатели в виде модели абсолютно черного тела (АЧТ 75/50/600), http://oei-analitika.ru

    п.1 - пломбировка изделия, п.2 - пломбировка функции калибровки, п.3 - шильд (с указанием места нанесения заводского номера и знака утверждения типа)

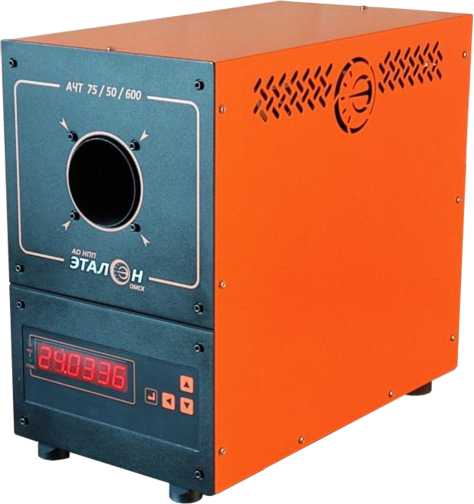

    Рисунок 1 - Общий вид излучателя

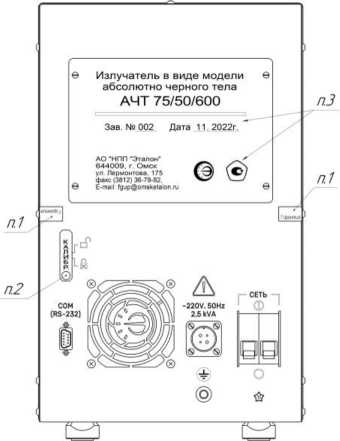

    Рисунок 2 - Схема маркировки и пломбирования от несанкционированного доступа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Излучатель в виде модели абсолютно черного тела

    АЧТ 75/50/600

    1 шт.

    Кабель сетевой

    МКСН.68563.033

    1 шт.

    Кабель интерфейсный

    ДДШ6.644.033

    1 шт.

    Кабель-адаптер USB-RS232*

    STLab U-224

    1 шт.

    Паспорт

    МКСН.065142.004 ПС

    1 экз.

    Руководство по эксплуатации

    МКСН.065142.004 РЭ

    1 экз.

    Программное обеспечение (на CD-диске или флэш-накопителе)

    «Termocontrol»

    1 шт.

    * - допускается замена на кабель-адаптер другого производителя


    Метрологические и основные технические характеристики излучателей приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон воспроизведения радиационной температуры, °С

    от +50 до +600

    Коэффициент излучения полости, не менее

    0,996

    Дрейф температуры излучателя за 15 мин. для стационарного режима поддержания температуры, °С, не более

    ±0,1

    Нестабильность поддержания температуры в стационарном режиме в течение 15 мин, °С, не более

    ±0,1

    Доверительной границы абсолютной погрешности воспроизведения радиационной температуры при доверительной вероятности 0,951), °С, не более

    ±(1+0,004^уст)2)

    Примечания:

    • 1) соответствуют (с учетом нестабильности за межаттестационный или межповерочный интервал) требованиям, предъявляемым к рабочим эталонам единицы температуры 2-го разряда и установленным в Государственной поверочной схеме для средств измерений температуры, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

    • 2) Туст - значение установленной температуры, °С

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Время выхода излучателя с температуры плюс (20±5) °С на указанный стационарный режим, мин, не более:

    - плюс 50 °С

    30

    - плюс 600 °С

    60

    Время перехода излучателя с одного стационарного режима на другой должно быть, мин, не более

    30

    Напряжение питания переменного тока, В

    220±22

    Потребляемая мощность, кВ^А, не более

    2,5

    Размеры излучающей полости, мм, не более

    - диаметр

    75±4

    - глубина

    320±16

    Габаритные размеры (ширинахдлинахвысота), мм, не более

    245х450х400

    Масса, кг, не более

    18

    Наименование характеристики

    Значение

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от +15 до +25

    80

    Средний срок службы, лет, не менее

    5

    Средняя наработка на отказ, ч, не менее

    3000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
