Номер по Госреестру СИ: 73884-19
73884-19 Термометры сопротивления эталонные 3-го разряда
(ТСП 0307)
Назначение средства измерений:
Термометры сопротивления эталонные 3-го разряда ТСП 0307 предназначены для поверки рабочих средств измерений, а также для измерений температуры в диапазоне от минус 196 до плюс 660,323 °С.

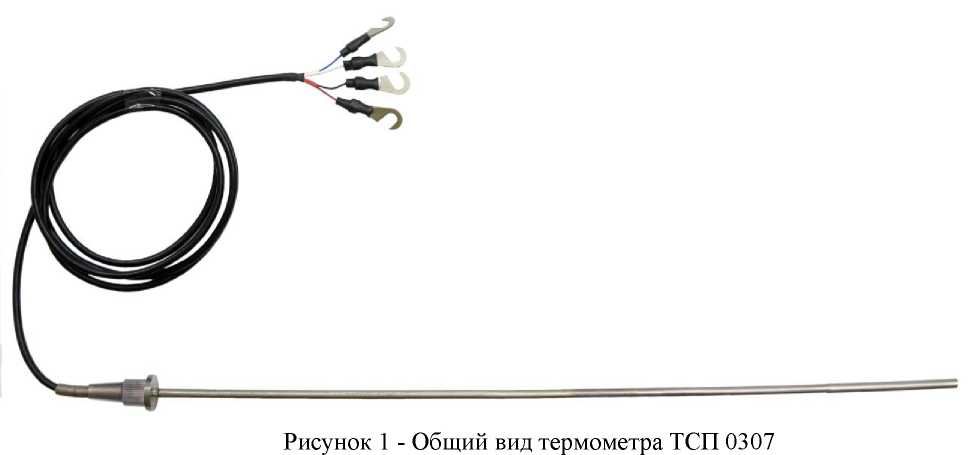

Внешний вид.
Термометры сопротивления эталонные 3-го разряда
Рисунок № 1
Общие сведения
Дата публикации - 22.11.2023
Срок свидетельства - 08.02.2029
Номер записи -
ID в реестре СИ - 537230
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТСП0307, ТСП-0307-02, ТСП 0307 модификация ТСП 0307-02, ТСП 0307, ТСП, Нет модификации,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 51
Выдано извещений - 1
Кол-во периодических поверок - 23
Кол-во средств измерений - 29
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2411 от 2023.11.21 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
№204 от 2019.02.08 Об утверждении типов средств измерений
Наличие аналогов СИ: Термометры сопротивления эталонные 3-го разряда (ТСП 0307)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15762-07 27.11.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
22674-07 22.06.2027 |
Пирометры портативные, ПП-1 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
36021-07 19.07.2027 |
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
51099-12 10.07.2027 |
Регуляторы температуры, РТ Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
69533-17 04.12.2027 |
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
16173-02 05.04.2028 |
Установки, УПСТ-2М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37366-08 05.04.2028 |
Калибраторы температуры сухоблочные, КС Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37935-08 15.06.2029 |
Измерители универсальные прецизионные, В7-99 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
70848-18 16.04.2028 |
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию |
|
73884-19 08.02.2029 |
Термометры сопротивления эталонные 3-го разряда, ТСП 0307 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
24473-08 20.02.2029 |
Термостаты регулируемые, ТР-1М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
40099-08 01.03.2029 |
Излучатели в виде модели абсолютно черного тела, АЧТ-45/100/1100 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
74693-19 10.04.2029 |
Датчики температуры многозонные цифровые, МЦДТ 1201 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
5 лет |
|
26147-09 26.07.2029 |
Криостаты регулируемые, КР-40-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
25916-03 02.09.2029 |
Термостаты паровые, ТП-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
89319-23 14.06.2028 |
Преобразователи термоэлектрические, ТПП 2101 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
89564-23 21.07.2028 |
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
93405-24 |
Излучатель в виде модели абсолютно чёрного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Кто поверяет Термометры сопротивления эталонные 3-го разряда (ТСП 0307)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 34 | 1 | 11 | 12 | 0 | 17 | 11 | 6 | |
| ФГУП "СНИИМ" (73) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 2 | 0 | 1 | 2 | 2 | 0 |
Стоимость поверки Термометры сопротивления эталонные 3-го разряда (ТСП 0307)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9800 | 18692 |
|
ФБУ НИЦ ПМ-Ростест Москва |
17000 | 18692 |
|
ФБУ УРАЛТЕСТ Свердловская область |
29276 | 18692 |
Знак утверждения типа
Знак утверждения типананосится в верхний правый угол титульного листа эксплуатационного документа - паспорта ДДШ2.822.198 ПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам сопротивления эталонным 3-го разряда ТСП 0307ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ДДШ2.822.198 ТУ Термометры сопротивления эталонные 3-го разряда ТСП 0307. Технические условия
Поверка
Поверкаосуществляется по документу VII I-123-RA.RUJ10556-2018 «Термометры сопротивления эталонные 3-го разряда ТСП 0307. Методика поверки», утверждённому ФГУП «СНИИМ» 12 февраля 2018 г.
Основные средства поверки:
-
- ампула тройной точки воды, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
-
- ампула реперной точки галлия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
-
- ампула реперной точки индия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
-
- ампула реперной точки олова, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
-
- ампула реперной точки цинка, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
-
- ампула реперной точки алюминия, рабочий эталон 1-ого разряда по ГОСТ 8.558-2009;
-
- термометр сопротивления платиновый эталонный низкотемпературный, рабочий эталон 2-ого разряда по ГОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон»(АО «НИИ «Эталон»)
ИНН 5504087401
Адрес: 644009, Омск-9, ул. Лермонтова 175
Телефон:+7 (3812) 36-84-00, +7 (3812) 36-94-53, факс: +7 (3812) 36-78-82
Web-сайт: www.omsketalon.ru,
E-mail: fgup@omsketalon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии»Адрес: 630004, г. Новосибирск, проспект Димитрова, д.4
Телефон/факс +7 (383)210-08-14 / +7 (383)210-13-60,
E-mail: director@sniim.ru
Принцип действия термометров основан на использовании зависимости электрического сопротивления платины от температуры.
Основной частью термометров является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в керамическую трубку.
К выводам чувствительного элемента приварены отрезки проводников, электрически изолированные друг от друга и корпуса. Корпус защитной арматуры выполнен в виде металлической трубки, изготовленной из нержавеющей стали.
Термометры имеют четыре вывода - два токовых и два потенциальных, измерение сопротивления термометров осуществляется по четырехпроводной схеме.
По устойчивости к климатическим воздействиям термометры сопротивления эталонные соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.
Пломбирование термометров ТСП 0307 не предусмотрено
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазон измерений температуры, °С |
от -196 |
от +0,01 |
от +0,01 |
|
до +0,01 |
до |
до | |
|
+419,527 |
+660,323 | ||
|
Номинальное сопротивление при 0 °С, Ом |
100 | ||
|
Разряд термометров по ГОСТ 8.558-2009 |
3 | ||
|
Относительное сопротивление термометров при температуре плавления галлия WGa, не менее |
1,1158 | ||
|
Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше предела измерений, °С, не более |
0,01 | ||
|
Границы допускаемой абсолютной погрешности при доверительной вероятности 0,95, °С: в точке кипения азота (-196 °С) |
±0,05 | ||
|
в тройной точке воды (+0,01 °С) |
±0,02 | ||
|
в точке плавления галлия (+29,7646 °С) |
±0,02 | ||
|
в точке затвердевания индия (+156,5985 °С) |
±0,04 | ||
|
в точке затвердевания олова (+231,928 °С) |
±0,04 | ||
|
в точке затвердевания цинка (+419,527 °С) |
±0,07 | ||
|
в точке затвердевания алюминия (+660,323 °С) |
±0,15 | ||
Таблица 2 - Технические характеристики
|
Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +15 до +25 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Габаритные размеры, мм, не более: | |
|
- диаметр защитной арматуры |
5 |
|
- длина |
600 |
|
Длина погружаемой части, мм, не менее |
150 |
|
Масса, г, не более: |
150 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
100 ± 4 |
|
Средняя наработка до отказа, ч, не менее |
35000 |
|
Средний срок службы, лет |
6 |
