Номер по Госреестру СИ: 22674-07
22674-07 Пирометры портативные
(ПП-1)
Назначение средства измерений:
Пирометры портативные 1П1-1 (далее - пирометры), предназначены для бесконтактного измерения температуры нагретых объектов с диапазоном излучательной способности от 0,1 до 1,0.
Внешний вид.
Пирометры портативные
Рисунок № 1
Внешний вид.
Пирометры портативные
Рисунок № 2
Внешний вид.
Пирометры портативные
Рисунок № 3
Внешний вид.
Пирометры портативные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.06.2027
Номер записи - 104294
ID в реестре СИ - 326694
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПП-1-03, ПП-1-02, ПП-1-01, ПП-1, Пирометр портативный ПП-1, исполнение ПП-1-04, исполнение ПП-1-03, исполнение ПП-1-02, исполнение ПП-1-01,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 49
Выдано извещений - 6
Кол-во периодических поверок - 44
Кол-во средств измерений - 24
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№334 от 2004.11.30 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ОАО НПП"Эталон"
№1397 от 2017.06.22 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 28884 "Пирометры портативные ПП-1"
№1174 от 2022.05.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
№2490 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стоматология" (ТК 279)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Пирометры портативные (ПП-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15762-07 27.11.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
22674-07 22.06.2027 |
Пирометры портативные, ПП-1 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
36021-07 19.07.2027 |
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
51099-12 10.07.2027 |
Регуляторы температуры, РТ Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
69533-17 04.12.2027 |
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
16173-02 05.04.2028 |
Установки, УПСТ-2М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37366-08 05.04.2028 |
Калибраторы температуры сухоблочные, КС Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37935-08 15.06.2029 |
Измерители универсальные прецизионные, В7-99 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
70848-18 16.04.2028 |
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию |
|
73884-19 08.02.2029 |
Термометры сопротивления эталонные 3-го разряда, ТСП 0307 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
24473-08 20.02.2029 |
Термостаты регулируемые, ТР-1М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
40099-08 01.03.2029 |
Излучатели в виде модели абсолютно черного тела, АЧТ-45/100/1100 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
74693-19 10.04.2029 |
Датчики температуры многозонные цифровые, МЦДТ 1201 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
5 лет |
|
26147-09 26.07.2029 |
Криостаты регулируемые, КР-40-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
25916-03 02.09.2029 |
Термостаты паровые, ТП-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
89319-23 14.06.2028 |
Преобразователи термоэлектрические, ТПП 2101 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
89564-23 21.07.2028 |
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
93405-24 |
Излучатель в виде модели абсолютно чёрного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
Кто поверяет Пирометры портативные (ПП-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 9 | 1 | 0 | 9 | 4 | 9 | 0 | 9 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| АО "НПП"ЭТАЛОН" (RA.RU.310666) | 18 | 5 | 13 | 0 | 18 | 5 | 13 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АЗ-И" (RA.RU.312199) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 2 | 0 | 2 | 2 | 2 | 0 | 2 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Пирометры портативные (ПП-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Крымский ЦСМ Республика Крым |
10537 | 6750 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
9759 | 6750 |
|
ФБУ Ростовский ЦСМ Ростовская область |
6595 | 6750 |
|
ФБУ Челябинский ЦСМ Челябинская область |
5904 | 6750 |
|
ФБУ Челябинский ЦСМ Челябинская область |
956 | 6750 |
Программное обеспечение
Программное обеспечение пирометра портативного ПП-1 включает встроенное программное обеспечение микроконтроллера и СПО «PiroVisual», выполняемое на внешней ЭВМ.
Встроенное программное обеспечение расположено в памяти программ микроконтроллера, имеющей программно-аппаратную блокировку считывания и модификации содержимого. Встроенное программное обеспечение имеет уровень защиты «А» по МИ 3286-2010.
СПО «PiroVisual» разделено на метрологически значимую и метрологически незначимую части в соответствии с ГОСТ Р 8.654- 2009.
В функции метрологически значимой части СПО входит поиск и идентификация подключенных к последовательным интерфейсам ПК пирометров, изменение настроек пирометров, отображение результатов измерений температуры, полученных от пирометров, на графиках и в таблицах, сохранение накопленных данных в виде текстовых файлов.
Уровень защиты метрологически значимой части СПО от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010. Защита метрологически значимых данных, содержащихся в энергонезависимых запоминающих устройствах пирометров осуществляется путём блокировки доступа к данным при помощи пароля. Защита метрологически значимых данных, содержащихся в сохраненных файлах с результатами измерений, осуществляется путем автоматической проверки защищённой от просмотра контрольной суммы сформированного файла данных при его повторном открытии при помощи СПО.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО ПП-1 |
не присвоено |
не присвоена |
исполняемый код недоступен |
- |
|
«PiroVisual» |
PiroVisual.exe |
2.0.0.75 |
9e941b8781d435cf212 1ce58d4d52cc9 |
MD5 (RFC1321) |
Знак утверждения типа
Знак утверждения типананосится в центр титульного листа эксплуатационной документации типографским способом и на прибор в виде наклейки. Место нанесения наклейки указано на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к пирометрам портативным ПП-1ГОСТ 28243-96 Пирометры. Общие технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Поверка
Поверкаосуществляется по документу ДДШ 2.820.008 РЭ, раздел 3 «Методика поверки» руководства по эксплуатации, согласованному с ГЦИ СИ «РОСТЕСТ-МОСКВА» в 2002 г.
Основные средства поверки:
-
1 Набор моделей АЧТ типов М 300, М340, М 390 1-го разряда.
-
2 Диафрагма диаметром 37± 0,2 мм.
-
3 Линейка измерительная металлическая ГОСТ 427-75 (0. .1000) мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Испытательный центр
ГЦИ СИ ФГУ «Омский ЦСМ»Адрес: 644116, Россия, г. Омск, ул. 24-я Северная, 117а
Тел.: (3812) 68-07-99; факс: (3812) 68-04-07
Принцип действия пирометров основан на измерении энергетической яркости инфракрасного излучения от исследуемого объекта в диапазоне (8.. .14) мкм, прошедшего через оптическую систему пирометров и направленного на приемник излучения, где происходит его поглощение. Далее сигнал преобразуется внутренней микропроцессорной системой в цифровую форму с отображением текущего значения температуры на жидкокристаллическом дисплее.
Конструктивно пирометры выполнены в виде компактного блока с расположенными в нем жидкокристаллическим индикатором и электронными узлами. Батарейный отсек расположен в боковой стенке прибора.
Пирометры являются однофункциональными, одноканальными, ремонтируемыми в условиях предприятия-изготовителя изделиями.
Внешний вид пирометра представлен на рисунке 1. Места размещения знака утверждения типа и пломб для защиты от несанкционированного доступа указаны на рисунке 2.

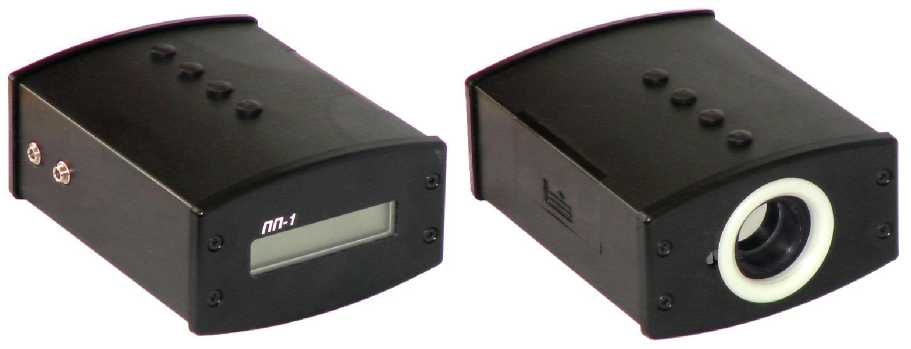

Рисунок 1 - Внешний вид пирометра ПП-1
Рисунок 2 - Места размещения маркировки, пломбы для защиты от несанкционированного доступа и нанесения знака утверждения типа
п.1 Место установки пломбы для защиты от несанкционированного доступа; п.2 Маркировка с указанием серийного номера и даты изготовления пирометра; п.3 Место нанесения знака утверждения типа
Диапазоны измеряемых температур и пределы допускаемых значений основной абсолютной и приведенной погрешности приведены в таблице 2. Основные характеристики пирометров приведены в таблице 3.
Таблица 2
|
Конструктивное исполнение |
Диапазон измеряемых температур, °С |
Пределы допускаемой основной абсолютной и приведенной погрешности |
|
ПП-1-01 |
от -20 до +400 |
±4 °С |
|
ПП-1-02 |
от 100 до 1200 |
± 4 °С в диапазоне температур от 100 до 400 °С, ±1% в диапазоне от 400 до 1200 °С |
|
ПП-1-03 |
от 400 до 2000 |
± 1 % |
|
ПП-1-04 |
от -40 до + 2000 |
± 4 °С в диапазоне температур от -40 до +400 °С, ±1 % в диапазоне от 400 до 2000 °С |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С от нормальной до любой в пределах от 5 до 50 °С не должны превышать половины пределов основной погрешности.
Таблица 3
|
Напряжение питания, В |
9 |
|
Потребляемый ток, мА, не более |
15 |
|
Время установления выходного сигнала, с, не более |
1 |
|
Показатель визирования, не хуже |
1:40 |
|
Габаритные размеры, мм, не более |
60x100x140 |
|
Масса, кг, не более |
0,5 |
|
Средняя наработка на отказ без учета времени работы элемен- | |
|
тов питания, ч, не менее |
1000 |
|
Средний срок службы, лет, не менее |
5 |
|
Рабочая температура эксплуатации, °С |
от 5 до 50 |
