Номер по Госреестру СИ: 16173-02
16173-02 Установки
(УПСТ-2М)
Назначение средства измерений:
Установки УПСТ-2М (в дальнейшем - установки) предназначены для поверки (калибровки) и градуировки эталонных преобразователей термоэлектрических второго и третьего разрядов, рабочих преобразователей термоэлектрических и термопреобразователей сопротивления всех типов в органах государственной метрологической службы и метрологических службах юридических лиц.
Внешний вид.
Установки
Рисунок № 1
Внешний вид.
Установки
Рисунок № 2
Внешний вид.
Установки
Рисунок № 3
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 05.04.2028
Номер записи - 166704
ID в реестре СИ - 395588
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УПСТ-2М, БИ-2, УПСТ-2М, БИ 1, УПСТ-2М Блок измерительный №2, УПСТ-2М Блок измерительный №1, УПСТ-2М (без блоков), УПСТ-2М, нет модификации, мод. УПСТ-2М, Блок измерительный БИ-2, Блок измерительный БИ-1, Блок измерительный 1 из состава установки УПСТ-2М, БИ-2, БИ-1, Без модификации, -,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Статистика
Кол-во поверок - 276
Выдано извещений - 5
Кол-во периодических поверок - 267
Кол-во средств измерений - 25
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 360 дн.
Приказы РСТ, где упоминается данный тип СИ
№3311 от 2022.12.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
№334 от 2004.11.30 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ОАО НПП"Эталон"
№2260 от 2020.12.28 о продлении срока действия и внесении изменений в описание типа на преобразователи термоэлектрические ТХА, ТХК, ТЖК
Наличие аналогов СИ: Установки (УПСТ-2М)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
15762-07 27.11.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
22674-07 22.06.2027 |
Пирометры портативные, ПП-1 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
36021-07 19.07.2027 |
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
51099-12 10.07.2027 |
Регуляторы температуры, РТ Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
69533-17 04.12.2027 |
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
16173-02 05.04.2028 |
Установки, УПСТ-2М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
37366-08 05.04.2028 |
Калибраторы температуры сухоблочные, КС Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
70848-18 16.04.2028 |
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию |
89319-23 14.06.2028 |
Преобразователи термоэлектрические, ТПП 2101 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
89564-23 21.07.2028 |
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
Кто поверяет Установки (УПСТ-2М)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 22 | 7 | 0 | 22 | 0 | 22 | 0 | 22 | |
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 2 | 0 | 15 | 1 | 14 | 0 | 14 | |
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 2 | 0 | 12 | 0 | 12 | 0 | 12 | |
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 2 | 0 | 4 | 2 | 4 | 0 | 4 | |
АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 12 | 2 | 0 | 12 | 0 | 9 | 0 | 9 | |
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
АО "НПП"ЭТАЛОН" (RA.RU.310666) | 11 | 4 | 7 | 4 | 0 | 11 | 7 | 4 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 20 | 5 | 0 | 20 | 0 | 19 | 0 | 19 | |
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 9 | 2 | 0 | 9 | 1 | 3 | 0 | 3 | |
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 11 | 1 | 0 | 11 | 0 | 8 | 0 | 8 | |
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 27 | 2 | 0 | 27 | 0 | 27 | 0 | 27 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 2 | 0 | 17 | 1 | 4 | 0 | 4 | |
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
Филиал АО «Концерн Росэнергоатом» - Кольская атомная станция (1744) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "НПО ЭЛЕКТРОМЕХАНИКИ" (RA.RU.311321) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 11 | 1 | 0 | 11 | 0 | 1 | 0 | 1 | |
АО «ИСС» (РОСС СОБ 3.00092.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | |
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
ООО ИЦ МИТ (RA.RU.312147) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 |
Стоимость поверки Установки (УПСТ-2М)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
13326 | 13125 |
ФБУ Вологодский ЦСМ Вологодская область |
26052 | 13125 |
ФБУ Воронежский ЦСМ Воронежская область |
7684 | 13125 |
ФБУ Иркутский ЦСМ Иркутская область |
19163 | 13125 |
ФБУ Кировский ЦСМ Кировская область |
25536 | 13125 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта типографским способом и на маркировочную табличку на корпусе блока измерительного методом термотрансферной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам УПСТ-2М
ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методы поверки»
ГОСТ 8.461-2009 «ГСИ. Термометры сопротивления из платины, меди и никеля. Методика поверки».
ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2, 3 разрядов. Методика поверки»
ТУ50-96 ДДШ 1.270.003 ТУ «Установка УПСТ-2М. Технические условия».
Поверка
Поверкаосуществляется по документу ДДШ 1.270.003 Д, утвержденному ГЦИ СИ УНИИМ 08 июля 2002 г.
Основные средства поверки:
-
- мегаомметр Ф4 102/1-1М, диапазон измерений (0-100) МОм, погрешность ±1,0 %, напряжение 500 В;
-
- мера электрического сопротивления однозначная МС3007, 10 Ом, класс точности 0,002;
-
- мера электрического сопротивления однозначная МС3007, 100 Ом, класс точности 0,002;
-
- мера электрического сопротивления однозначная МС3007, 1 кОм, класс точности 0,002;
-
- преобразователь термоэлектрический платинородий-платиновый ППО-2-1000 2, 3 разряда;
-
- компаратор Р3017, диапазон измерений от 0,1 мкВ до 11,1111 В, предел допускаемой основной абсолютной погрешности не более ±(0,0001-0,01)%;
-
- печь МТП-2МР, диапазон (300-1200) °С;
-
- термостат нулевой (для свободных концов термопар);
-
- милливольтметр В2-99, диапазон от минус 300 до 300 мВ, предел допускаемой основной абсолютной погрешности:
для времени измерения 1,0.. .2,5 с - ±(1,5-10’3+4,5-10’5-U) мВ;
для времени измерения 3,0...8,5 с - ±(640’4+4,540’^U) мВ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и (или) саморазрушающейся голографической наклейки со штрихкодом.
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центр
ГЦИ СИ ФГУ «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФГУ «Омский ЦСМ»)
Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Установка представляет собой блочно-модульный метрологический комплекс, состоящий из блоков измерительных №1 и №2, милливольтметра, термостатов и печей.
Установка обеспечивает реализацию методов измерения, изложенные в ГОСТ 8.338-2002; ГОСТ 8.461-2009; ГОСТ Р 8.611-2005.
Блок измерительный 1 выполнен в металлическом приборном корпусе настольного типа, предназначен для коммутации измерительных цепей при поверке (калибровке) преобразователей термоэлектрических.
Блок измерительный 2 выполнен в металлическом приборном корпусе настольного типа, предназначен для регулирования тока в измерительных цепях и коммутации потенциальных измерительных цепей термопреобразователей сопротивления при поверке (калибровке).
Милливольтметр, подключенный к блоку измерительному, измеряет э.д.с. преобразователей термоэлектрических или падение напряжения на термопреобразователях сопротивления.
Термостаты и печи предназначены для создания температурных режимов при поверке (калибровке) или градуировки преобразователей термоэлектрических (термопар) или термопреобразователей сопротивления.

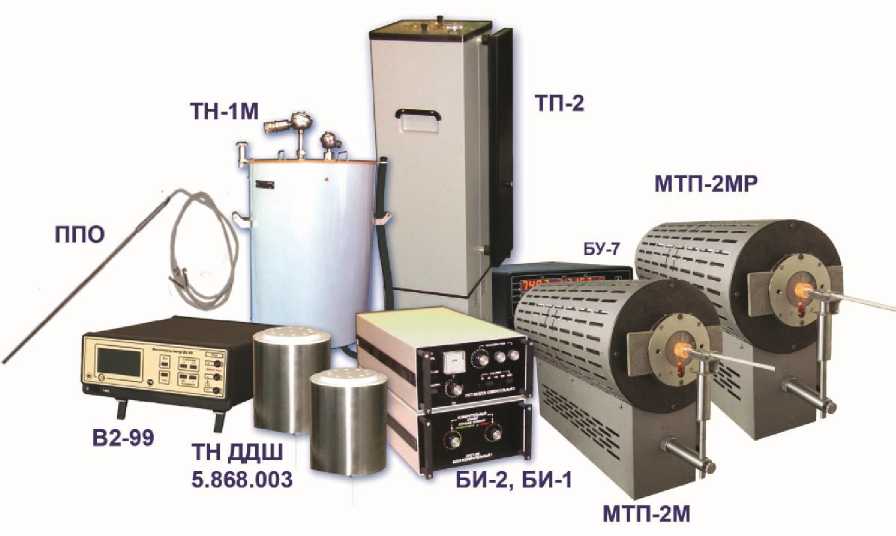

Внешний вид установки УПСТ-2М представлен на рисунке 1.

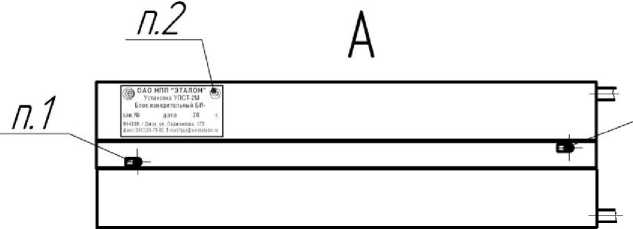

Места размещения знака утверждения типа, пломб для защиты от несанкционированного доступа к блоку измерительному 1 и гарантийных этикеток на блоке измерительном 2 указаны на рисунке 2.
Рисунок 1 - Комплектность установки УПСТ-2М

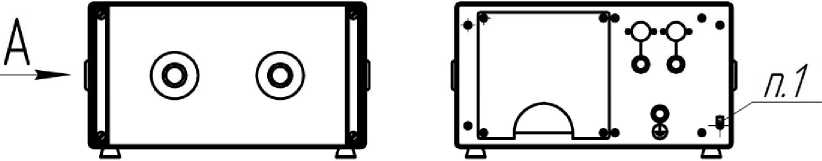

Вид сзадиРисунок 2 - Места размещения маркировки, пломб для защиты от несанкционированного доступа и гарантийных этикеток п.1 Места установки пломб для защиты от несанкционированного доступа на блоке измерительном 1 и гарантийных этикеток на блоке измерительном 2; п.2 Маркировка с указанием знака утверждения типа, серийного номера и даты изготовления
Таблица 3 -
Наименование |
Обозначение |
Количество |
Блок измерительный №1 |
ДДШ 2.702.006 |
1 шт. |
Блок измерительный №2 |
ДДШ 2.702.007 |
1 шт. |
Милливольтметр В2-99 |
ТУ50-01 ДДШ 2.728.001 ТУ |
1 шт. |
Термостат нулевой ТН-1М |
ТУ50-95 ДДШ 2.998.004 ТУ |
1 шт. |
Термостат паровой ТП-2 |
ТУ 3443-003-02566540-2003 |
1 шт. |
Печь МТП-2МР-50-500 |
ТУ50-96 ДДШ 1.298.000 ТУ |
2 шт. |
Преобразователь термоэлектрический платинородий-платиновый эталонный ППО-2-1000 |
ТУ50-104-2000 |
1 шт. |
Термостат нулевой (для свободных концов термопар) |
ДДШ 5.868.003 |
2 шт. |
Паспорт |
ДДШ 1.270.003 ПС |
1 экз. |
Методика поверки |
ДДШ 1.270.003 Д |
1 экз. |
Примечания:
(1, 2 или 3 разрядов и длиной 1000, 1250 или 1600 мм).
|
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений напряжения постоянного тока, мВ |
от -300 до +300 |
Диапазон температур, воспроизводимый установкой, °С |
от 0 до +1200 |
Допускаемые значения среднеквадратических отклонений (СКО) случайной составляющей погрешности, не более:
|
0,9 мкВ 9,0 мкВ 0,0125 % |
ЭДС в цепях измерительных кабелей, мкВ, не более |
0,2 |
Допускаемое отклонение сопротивлений калибровочных резисторов, %, не более |
0,010 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В •А, не более: | |
- блока измерительного |
10 |
- милливольтметра |
25 |
- каждой печи МТП-2МР-50-500 |
5000 |
- термостата парового ТП-2 |
1250 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +25 |
Средняя наработка на отказ, ч |
2000 |
