Номер по Госреестру СИ: 70848-18
70848-18 Преобразователи термоэлектрические
(ТХА 1107, ТХК 1107)
Назначение средства измерений:
Преобразователи термоэлектрические ТХА 1107, ТХК 1107 (далее по тексту -термопреобразователи) предназначены для измерений температуры жидких, газообразных, химически неагрессивных сред и поверхности твердых тел.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 6
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 7
Общие сведения
Дата публикации - 04.03.2023
Срок свидетельства - 16.04.2028
Номер записи - 166943
ID в реестре СИ - 395827
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТХА 1107-11-200, ТХА 1107-11-160-8, ТХА 1107-11-160-10, ТХА 1107-11-160, ТХА 1107-11-14, ТХА 1107-11-1250-10, ТХА 1107-11-1250, ТХА 1107-11-120-10, ТХА 1107-11-120, ТХА 1107-11-1000-8, ТХА 1107-11-1000-10, ТХА 1107-11-1000, ТХА 1107-11-100-10, ТХА 1107-11, ТХА 1107, ТХА, тип ТХК 1107 исполнение 13, модификация ТХК-1107, КСП-3ПП, -,
Производитель
Изготовитель - Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1241
Выдано извещений - 1
Кол-во периодических поверок - 65
Кол-во средств измерений - 719
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 795 дн.
Приказы РСТ, где упоминается данный тип СИ
№268 от 2023.02.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)
№725 от 2018.04.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи термоэлектрические (ТХА 1107, ТХК 1107)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15762-07 27.11.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 9313, ТСПУ 9313 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
22674-07 22.06.2027 |
Пирометры портативные, ПП-1 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
36021-07 19.07.2027 |
Наборы мер КСВН и полного сопротивления 1-го разряда, ЭК9-140 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
51099-12 10.07.2027 |
Регуляторы температуры, РТ Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
69533-17 04.12.2027 |
Излучатели в виде модели абсолютно черного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
16173-02 05.04.2028 |
Установки, УПСТ-2М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37366-08 05.04.2028 |
Калибраторы температуры сухоблочные, КС Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
37935-08 15.06.2029 |
Измерители универсальные прецизионные, В7-99 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
70848-18 16.04.2028 |
Преобразователи термоэлектрические, ТХА 1107, ТХК 1107 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года; 4 года - для диапазона измерений температуры -40 … +600 °C вкл.; с длиной монтажной части менее 160 мм подлежат первичной поверке до ввода в эксплуатацию |
|
73884-19 08.02.2029 |
Термометры сопротивления эталонные 3-го разряда, ТСП 0307 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
24473-08 20.02.2029 |
Термостаты регулируемые, ТР-1М Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
40099-08 01.03.2029 |
Излучатели в виде модели абсолютно черного тела, АЧТ-45/100/1100 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
74693-19 10.04.2029 |
Датчики температуры многозонные цифровые, МЦДТ 1201 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
5 лет |
|
26147-09 26.07.2029 |
Криостаты регулируемые, КР-40-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
25916-03 02.09.2029 |
Термостаты паровые, ТП-2 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
89319-23 14.06.2028 |
Преобразователи термоэлектрические, ТПП 2101 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
89564-23 21.07.2028 |
Излучатели в виде модели абсолютно черного тела, АЧТ 75/50/600 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
2 года |
|
93405-24 |
Излучатель в виде модели абсолютно чёрного тела, АЧТ 70/-40/80 Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Преобразователи термоэлектрические (ТХА 1107, ТХК 1107)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НПП"ЭТАЛОН" (RA.RU.310666) | 1170 | 140 | 1038 | 0 | 0 | 1038 | 1038 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 1 | 1 | 0 | 0 | ||
| АО "НПП"ЭТАЛОН" (RA.RU.310666) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО «ТЯЖМАШ» (RA.RU.311513) | 24 | 12 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "Металлист-Самара" (RA.RU.311588) | 8 | 7 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "АПЗ" (РОСС СОБ 3.00199.2014) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| АО "ЦКБА" (RA.RU.311883) | 8 | 7 | 1 | 7 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ПАО "ОАК" (RA.RU.310524) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи термоэлектрические (ТХА 1107, ТХК 1107)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1557 | 1557 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТХА 1107, ТХК 1107
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.338-2001 ГСИ. Преобразователи термоэлектрические. Методика поверки
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки
МКСН.4058221.014 ТУ Преобразователи термоэлектрические ТХА 1107, ТХК 1107. Технические условия
Поверка
Поверка осуществляется по:- ГОСТ 8.338-2001 «ГСИ. Преобразователи термоэлектрические. Методика поверки» -для термопреобразователей с длиной монтажной части не менее 250 мм;
- МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» - для термопреобразователей с длиной монтажной части менее 250 мм.
Основные средства поверки:
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО-2-1000 (рег. №1442-00): диапазоном измерений от +300 до +1200 °С, 2-ой разряд;
-
- термометр сопротивления эталонный ЭТС-100/1 (рег. №19916-00): диапазон измерений от -196 до 660 °С, 3-ий разряд;
-
- измеритель универсальный прецизионный В7-99 (рег. №12345-00): пределы допускаемой основной абсолютной погрешности при измерении сигналов преобразователей термоэлектрических ±0,2 °С; пределы допускаемой основной абсолютной погрешности при измерении сигналов термопреобразователей сопротивления ±(0,015+0,00025-|t|) °С, где t - измеренная температура, °С;
-
- установка УПСТ-2М (рег. №16173-02): диапазон измерений напряжения постоянного тока от -300 до +300 мВ, диапазон воспроизводимых температур от 0 до 1200 °С, допускаемые значения СКО случайной составляющей погрешности не более 9 мкВ;
-
- криостат регулируемый КР-40-2 (рег. №26147-09): диапазон воспроизводимых температур от -40 до +40 °С; нестабильность поддержания температуры за 30 мин не более 0,02 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик термопреобразователей с требуемой точностью.
Знак поверки наносится:
-
- в паспорт при первичной поверке;
-
- в свидетельство о поверке при периодической поверке.
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)ИНН 5504087401
Адрес: 644009, г.Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи является неремонтируемыми, однофункциональными,
невосстанавливаемыми изделиями с изолированным или неизолированным рабочим спаем.
Термопреобразователи выпускаются в следующих модификациях ТХА 1107, ТХК 1107, которые отличаются номинальной статической характеристикой преобразования (далее по тексту - НСХ) по ГОСТ Р 8.585-2001. Каждая модификация может быть выполнена в нескольких исполнениях, отличающихся длиной и диаметром монтажной части, количеством чувствительных элементов (далее по тексту - ЧЭ), классом допуска по ГОСТ 6616-94, исполнением рабочего спая, материалом защитной арматуры, диапазоном измеряемых температур, видом климатического исполнения.

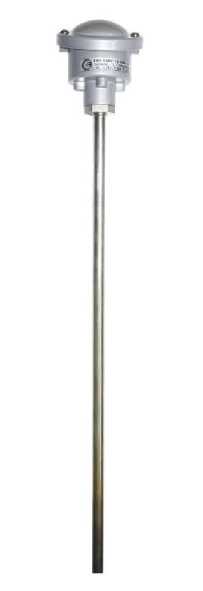

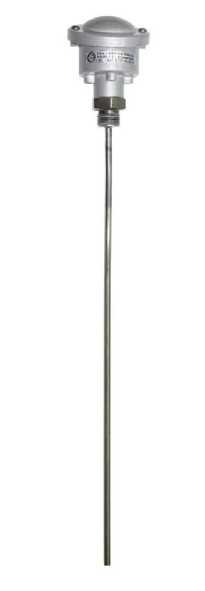

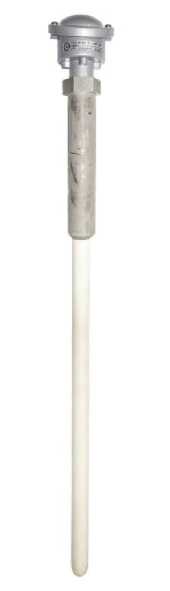

Внешний вид термопреобразователей представлен на рисунке 1.
Структура условного обозначения представлена в таблице 1.
Общий вид термопреобразователей представлен на рисунке 2 и в таблице 2.
Пломбирование термопреобразователей не предусмотрено.
Рисунок 1 - Внешний вид
ТХХ 1107 I - |~Х~| - |~Х~| - |~Х] - |~Х] x IХХ(Х)I / |~х] / |~х] - |~х] -( |~Х~| ... |~Х~| )- [Х~
1 2 3 4 5 6 7 8 9 10 11 12
Таблица 1 - Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Тип термопреобразователя |
ТХА 1107; ТХК 1107 |
- |
|
2 |
Номер исполнения |
приведен в таблице 2 |
приведена в таблице 2 |
|
3 |
Длина монтажной части |
10; 20; 32; 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1450; 1600; 2000; 2500; 3150; 4000; 5000; 6300; 8000; 10000; 12500; 14000; 16000; 18000; 20000; 25000; 30000 в зависимости от исполнения |
длина монтажной части l в мм |
|
4 |
Диаметр монтажной части |
3; 4,6; 5; 6; 8; 8,5; 10; 12,5; 20 в зависимости от исполнения |
диаметр монтажной части d в мм |
|
5 |
Количество ЧЭ |
не заполняется |
один |
|
2 |
два | ||
|
6 |
НСХ |
ХА(К); ХК(Ь) |
по ГОСТ Р 8.585-2001 |
|
7 |
Класс допуска |
1 |
приведена в таблице 3 |
|
2 |
приведена в таблице 3 | ||
|
8 |
Исполнения рабочего спая |
не заполняется |
изолированное |
|
Н |
неизолированное | ||
|
9 |
Материал защитной арматуры |
12Х18Н10Т; 10Х17Н13М2Т; 10Х23Н18; ХН78Т; 15Х25Т; ХН78Т |
по ГОСТ 5632-72 |
|
Нитрид кремния |
- | ||
|
Вакуумная керамика |
- | ||
|
10 |
Нижний предел диапазона измерений температуры |
-40 |
нижний предел диапазона измерений температуры в °С |
|
11 |
Верхний предел диапазона измерений температуры |
+300; +400; +450; +600; +800; +900; +1000; +1050; +1100; +1200 в зависимости от исполнения |
верхний предел диапазона измерений температуры в °С |
|
12 |
Вид климатического исполнения |
УХЛ1; Т2 |
по ГОСТ 15150-69 |
|
Д2 |
по ГОСТ Р 52931-2008 |
Примеры условного обозначения:
-
- ТХА 1107-13-320-10-2хХА(К)/1/10Х23Н18-(-40...+1050)-УХЛ1;
-
- ТХК 1107-12-60-8-ХК(Ь)/2/Н-12Х18Н10Т-(-40...+600)-Т2.
S22 М 20x1,5
' т~
л (_
/

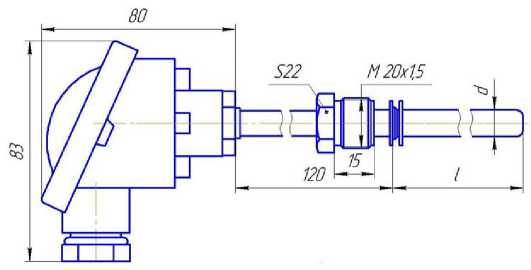

Рисунок 2 - Общий вид термопреобразователей (исп. 11)
|
LI LI | |

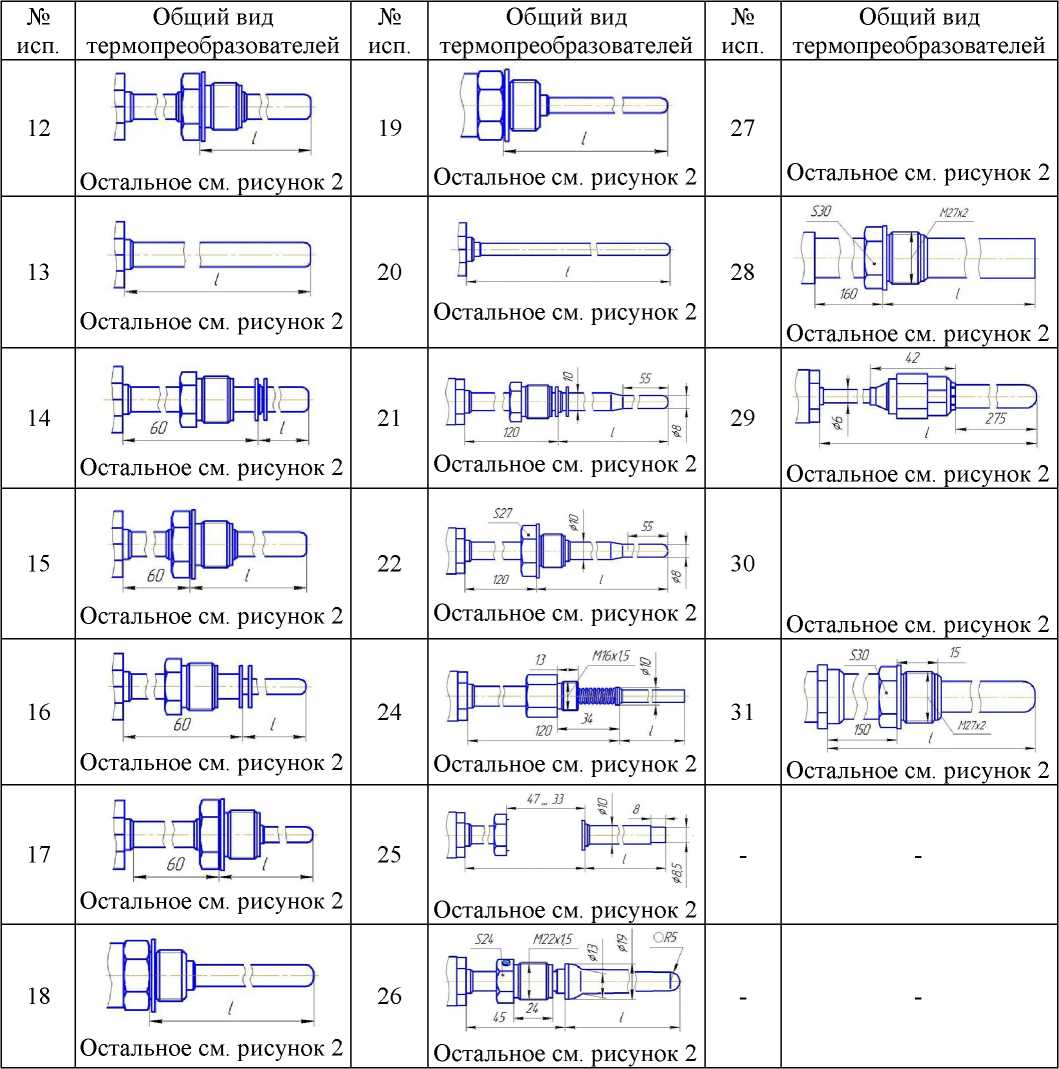

Таблица 2 - Общий вид термопреобразователей
|
п |
tows уШЯ |
|
130 |
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Т ермопреобразователь |
- |
1 шт. |
|
Паспорт |
МКСН.405221.014 ПС |
1 экз. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +1200 |
|
НСХ по ГОСТ Р 8.585-2001 |
ХА(К), XK(L) |
|
Класс допуска по ГОСТ 6616-94 |
1, 2 |
|
Пределы допускаемого отклонения от НСХ, °С: - для ТХА 1107 с НСХ ХА(К) класса допуска 1: | |
|
- при температурах от -40 до +375 °С включ. |
±1,5 |
|
- при температурах св. +375 до 1050 °С включ. |
±(0,004-|t|)* |
|
- для ТХА 1107 с НСХ ХА(К) класса допуска 2: | |
|
- при температурах от -40 до +333 °С включ. |
±2,5 |
|
- при температурах св. +333 до 1200 °С включ. |
±(0,0075-|t|)* |
|
- для ТХК 1107 с НСХ XK(L) класса допуска 2: | |
|
- при температурах от -40 до +300 °С включ. |
±2,5 |
|
- при температурах св. +300 до 800 °С включ. |
±(0,0075-|t|)* |
|
* где t - значение измеряемой температуры, °С. |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ЧЭ |
1, 2 |
|
Электрическое сопротивление изоляции термопреобразователей с изолированным рабочим спаем между цепью ЧЭ и металлической частью защитной арматуры при температуре от +15 до +25 °С и относительной влажности от 30 до 80 %, МОм, не более |
100 |
|
Длина монтажной части 1, мм |
от 10 до 30000* |
|
Диаметр монтажной части d, мм |
от 3 до 20* |
|
Показатель тепловой инерции т0,63, с |
от 2 до 180* |
|
Масса, кг |
от 0,4 до 6,0* |
|
Условия эксплуатации:
|
от -50 до +125 до 100 |
|
Средняя наработка на отказ, ч |
20000; 50000* |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
|
* в зависимости от конструктивного исполнения. | |
